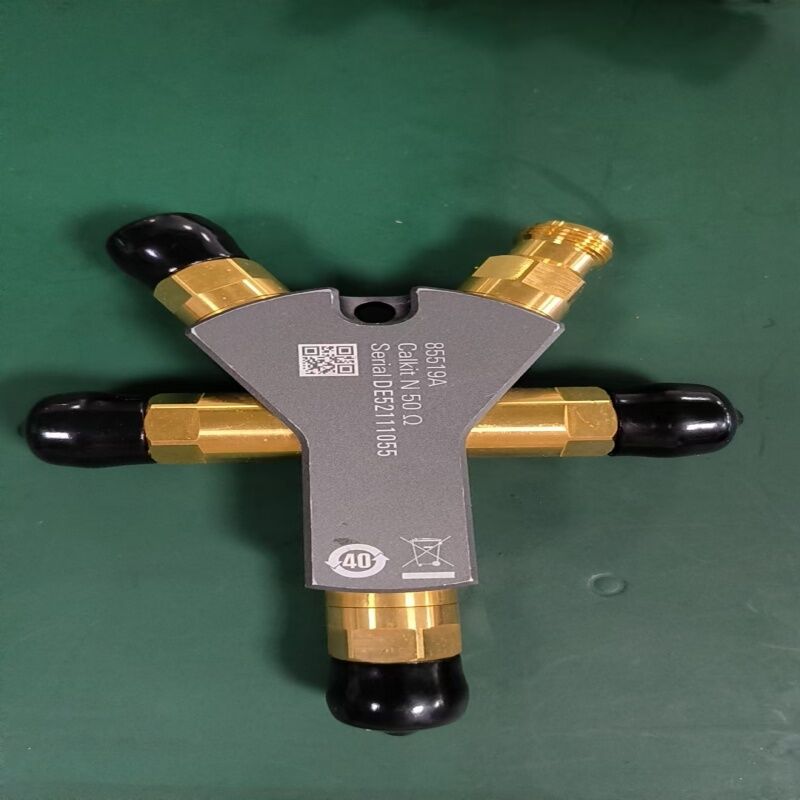

키사이트 85519A Type-N 암 50Ω 교정 키트 DC-18GHz(개방형 단락 부하 통과 표준 포함)

의키시트 85519A 캘리브레이션 키트N형 동축 측정 시스템에서 벡터 네트워크 분석기 (VNA) 등급을 위해 설계된 정밀 기계적 등급 표준입니다.DC에서 18 GHz까지, 이 키트는 오픈, 쇼트, 로드,그리고 SOLT (단기 개방 로드 트러우) 및 TRL (단기 반사 라인) 방법을 포함한 완전한 1포트 및 2포트 캘리브레이션 루틴에 필요한 표준을 통해.

각 표준은 반복되고 안정적인 캘리브레이션 결과를 제공하기 위해 정확하게 가공됩니다.

• 오픈 표준 (N형 여성):85.954ps 오프셋 지연, C0/C1/C2/C3 복소수 계수로 특징으로 함으로써 빈도 전반에 걸쳐 정확한 오픈 서킷 용량 모델링을 수행한다. 단계 오차: ≤2.0° (DC-6GHz), ≤3.0° (6-9GHz), ≤4.0° (9-18GHz).
• 짧은 표준 (N형 여성):85.954ps 오프셋 지연, 정확한 단회로 인덕턴스 모델링을 위해 L0/L1/L2/L3 복소수 계수로 특징. 단계 편차: ≤1.5° (DC-6GHz), ≤2.5° (6-9GHz), ≤3.0° (9-18GHz).
• 부하 표준 (N형 여성):정밀 50Ω ±0.5Ω 종료 우수한 반환 손실: ≥42dB (DC-6GHz), ≥35dB (6-9GHz), ≥32dB (9-18GHz). 최대 입력 전력: 0.5W.
• 표준을 통해 (여성-여성):2441GΩ/s 오프셋 손실과 함께.949ps 전기 지연. 반환 손실: ≥38dB (DC-4GHz), ≥34dB (4-8GHz), ≥28dB (8-18GHz). 삽입 손실: ≤0.035 dB sqrt ((f/GHz).

• VNA 캘리브레이션키사이트 PNA, ENA, 필드폭스 시리즈 및 다른 제조업체의 벡터 네트워크 분석기용 한 포트 및 두 포트 SOLT 정정
• S 파라미터 측정:체계적인 오류를 제거하여 정확한 반사 및 전송 측정을 보장합니다.
• 부품 테스트:N형 동축 부품, 케이블 및 안테나의 정밀 특성화
• 생산 테스트:제조시 시험역에 대한 반복적이고 추적 가능한 캘리브레이션

85519A 캘리브레이션 키트의 높은 정밀도를 유지하기 위해 조심스럽게 다루고 기계적 충격을 피하십시오.12파운드 인치 (136N-cm)사용되지 않을 때 커넥터에 보호 모자를 장착하고 충격 저항성 환경에서 보관합니다. 권장 재정정정 간격:1년.
