제품 세부 정보
|
|
중고 Tektronix 임의 함수 발생기 AFG31000 시리즈
| 브랜드 이름: | Tektronix |
| 모델 번호: | AFG31021/022/051/052/151/152/251/252 |
| MOQ: | 1세트 |
| 가격: | 협상 가능 |
| 지불 조건: | 티/티 |
중고 Tektronix AFG31000 함수 발생기
,Tektronix AFG31000 시리즈 신호 발생기
,중고 AFG31000 임의 파형 발생기

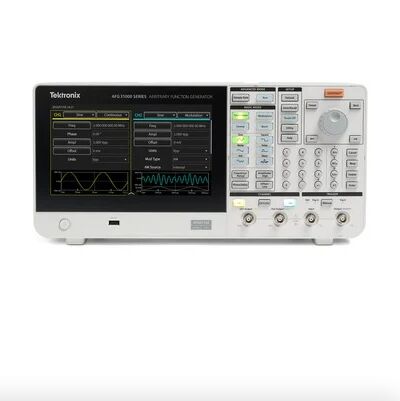

중고 텍트로닉스 임의 함수 발생기 AFG31000 시리즈
Tektronix AFG31000 시리즈에 대한 설명
Tektronix AFG31000 시리즈는 임의 파형 생성, 실시간 파형 모니터링 및 시장에서 가장 큰 터치스크린이 내장된 고성능 AFG입니다. 고급 파형 생성 및 프로그래밍 기능, 파형 검증, 최신 터치스크린 인터페이스를 제공하는 새로운 AFG31000은 모든 연구원과 엔지니어의 작업을 즐겁게 하고 단순화할 것입니다.
AFG31000 시리즈의 주요 성능 사양
- 1 또는 2채널 모델
- 출력 진폭 범위 1mVPP10`V로PP50`Ω 부하로
- 기본(AFG) 모드:
- 25MHz, 50MHz, 100MHz, 150MHz 또는 250MHz 사인파
- 250MSa/s, 1GSa/s 또는 2GSa/s 샘플링 속도
- 14비트 수직 분해능
- 내장된 파형에는 사인, 방형, 램프, 펄스, 노이즈 및 기타 자주 사용되는 파형이 포함됩니다.
- 스윕, 버스트 및 변조 모드(AM, FM, PM, FSK 및 PWM)
- 고급(시퀀스) 모드:
- 연속 모드(선택적 시퀀스, 트리거 및 게이트 모드)
- 각 채널당 16Mpts 임의 파형 메모리(128Mpts 옵션)
- 루프, 점프 및 대기 이벤트가 포함된 시퀀스 모드에서 최대 256단계
- 가변 샘플링 클록 1 µSa/s ~ 2 GSa/s
AFG31000 시리즈의 주요 특징
- 특허받은 InstaView™ 기술을 통해 엔지니어는 오실로스코프나 프로브 없이도 DUT(테스트 대상 장치)에서 실제 파형을 실시간으로 볼 수 있으므로 임피던스 불일치로 인한 불확실성이 제거됩니다.
- 시퀀싱 옵션은 최대 256단계로 길고 복잡한 파형을 프로그래밍하는 기능을 추가합니다.
- 9인치 정전식 터치 스크린은 스마트폰처럼 작동하며 자주 사용하는 설정에 대한 바로가기를 제공합니다.
- 내장된 ArbBuilder를 사용하면 장비에서 임의 파형을 생성 및 편집할 수 있으므로 PC에 연결할 필요가 없습니다.
- 출력은 과전압 및 전류로부터 보호되어 잠재적인 장비 손상을 최소화합니다.
- DUT에 다양한 펄스 폭을 갖는 전압 펄스를 생성하는 내장형 이중 펄스 테스트 애플리케이션
AFG31000 시리즈의 애플리케이션
- 고급 연구
- 시계 및 시스템 동기화
- 실제 신호 복제
- 구성 요소 및 회로 특성화 및 검증
- 임베디드 회로 설계 및 테스트
- 범용 신호 생성
- 이중 펄스 테스트
주문 정보
모델
AFG31021 1μHz ~ 25MHz 사인파, 1채널 임의 함수 발생기
AFG31022 1μHz ~ 25MHz 사인파, 2채널 임의 함수 발생기
AFG31051 1μHz ~ 50MHz 사인파, 1채널 임의 함수 발생기
AFG31052 1μHz ~ 50MHz 사인파, 2채널 임의 함수 발생기
AFG31101 1μHz ~ 100MHz 사인파, 1채널 임의 함수 발생기
AFG31102 1μHz ~ 100MHz 사인파, 2채널 임의 함수 발생기
AFG31151 1μHz ~ 150MHz 사인파, 1채널 임의 함수 발생기
AFG31152 1μHz ~ 150MHz 사인파, 2채널 임의 함수 발생기
AFG31251 1μHz ~ 250MHz 사인파, 1채널 임의 함수 발생기
AFG31252 1μHz ~ 250MHz 사인파, 2채널 임의 함수 발생기
모델 개요
| 모델 | 사인 주파수 범위 | 수 채널 |
| AFG31021 | 25MHz | 1 |
| AFG31051 | 50MHz | |
| AFG31101 | 100MHz | |
| AFG31151 | 150MHz | |
| AFG31251 | 250MHz | |
| AFG31022 | 25MHz | 2 |
| AFG31052 | 50MHz | |
| AFG31102 | 100MHz | |
| AFG31152 | 150MHz | |
| AFG31252 | 250MHz |
