MS2721A는 802.11a, 3G, 초광대역, WiMAX 및 무선 의료 환자 모니터링 시스템을 포함하여 새로운 무선 LAN 및 셀룰러 신호에 대한 고정밀 분석을 수행하도록 설계된 최초의 완전 기능 핸드헬드 스펙트럼 분석기입니다. MS2721A는 넓은 다이내믹 레인지를 갖기 때문에 AM 및 FM 방송 증명에 이상적이며, 외부 캐리어 노치 필터 없이 아날로그 또는 IBOC 신호에 대한 NRSC 측정을 쉽게 수행할 수 있습니다. MS2721A는 최대 7.1GHz까지의 애플리케이션에 대해 전례 없는 측정 기능을 갖춘 작고 사용하기 쉬운 휴대용 스펙트럼 분석기입니다. 무게가 7파운드 미만으로, 엔지니어링 벤치와 현장에서 모두 적합합니다. Spectrum Master 모델 MS2721A는 무선 기지국 및 Wi-Fi(802.11a, b 및 g) 시스템을 배포, 유지 관리 및 문제 해결하기 위한 완전히 새로운 장비입니다. 옵션은 스펙트로그램, 신호 강도 및 RSSI를 추가합니다. 복잡한 RF 환경에서 간섭 완화 작업에 탁월한 사용자 정의 가능한 채널 스캐너 옵션을 추가하는 옵션이 있습니다. 채널 전력, 인접 채널 전력비, 캐리어 대 간섭비(C/I) 및 전계 강도를 포함한 여러 스마트 측정이 MS2721A에 내장되어 있습니다. 또한 AM/FM/SSB 복조기가 포함되어 있습니다. 복조된 신호는 내부 스피커를 사용하거나 많은 셀룰러 전화에서 사용되는 범용 2.5mm 3선 헤드셋을 사용하여 모니터링할 수 있습니다.

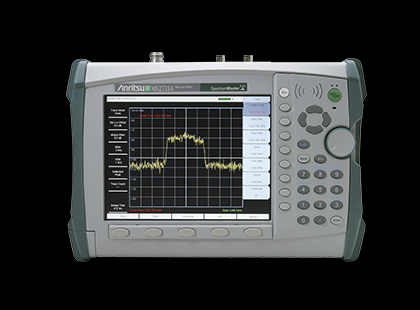

Features of  Anritsu  MS2721A 스펙트럼 분석기 100khz ~ 7.1Ghz

• 핸드헬드, 배터리 작동 방식

• 대형 주광 가시형 반사형 컬러 디스플레이

• 내장형 프리앰프(표준)

• 가벼운 무게 6.9lbs(일반)

• 동급 최고의 표시 평균 노이즈 레벨< -153 dBm(1GHz에서 10Hz 해상도 대역폭 기준)

• 1-2-5 시퀀스에서 빠른 확대/축소 디스플레이

• RBW: 10Hz ~ 3MHz(1-3 시퀀스)

• VBW: 1Hz ~ 3MHz(1-3 시퀀스)

• 자동 또는 수동 입력 감쇠기 제어

• 진폭 정확도 +/- 0.5dB(일반)

• 전용 스마트 측정

• 트레이스 평균

• 일반, 최대 홀드, 최소 홀드, 사용자 설정 가능 평균(65,000개 이상의 트레이스를 평균화할 수 있음!)

• 기준 레벨 오프셋

• 세 개의 트레이스

• 다국어 사용자 인터페이스(영어, 중국어, 프랑스어, 독일어, 일본어, 스페인어, 한국어, 이탈리아어)

• Master Software Tools를 사용하여 두 개의 사용자 정의 언어를 만들고 MS2721A에 언어를 다운로드하는 기능

• 내부적으로 1000개 이상의 테스트 설정을 저장

• 내부적으로 1000개 이상의 측정 트레이스 저장

• Compact Flash 메모리에 직접 저장

• 저장된 측정값의 영숫자 레이블 지정

• 저장된 데이터의 자동 시간 및 날짜 스탬프

• 충전식/현장 교체 가능한 Li-Ion 배터리

• 6개의 마커 + 6개의 델타 마커 또는 6개의 델타 마커가 있는 1개의 마커 선택

• 다중 분할 상한 및 하한선

• 50옴 인터페이스 표준(75옴 인터페이스 기능 - 장비가 어댑터 손실을 내부적으로 보정)

• RJ45 이더넷 10/100 Base T 및 USB 2.0 인터페이스

• 내장 스피커 및 헤드셋 잭이 있는 AM, FM 및 SSB 복조.

MS2721A 스펙트럼 분석기는 -100dBc/Hz @ 10kHz 오프셋의 낮은 위상 노이즈, 동급 최고의 1GHz에서 -153dBm의 일반 DANL, 10Hz ~ 3MHz의 해상도 대역폭(RBW) 범위 및 1Hz ~ 3MHz의 비디오 대역폭(VBW) 범위를 갖습니다. 또한 동급 스펙트럼 분석기 중 가장 빠른 스윕 속도를 제공합니다. 최대 512MB의 외부 Compact Flash 메모리 모듈을 사용하면 무제한 수의 트레이스와 설정을 저장할 수 있습니다. 측정값은 Compact Flash 모듈에 직접 저장할 수 있습니다. 512MB 모듈은 20,000개 이상의 측정을 저장합니다. SCPI 프로그래밍을 사용하여 이더넷 10/100 Base-T 연결을 사용하여 원격 프로그래밍이 제공됩니다. 이더넷 연결과 USB 2.0 연결 모두 Anritsu의 원격 액세스 소프트웨어를 사용하여 장비를 원격으로 작동할 수 있는 유연성을 사용자에게 제공하며, 제품과 함께 제공됩니다. 측정값과 설정은 이더넷 또는 USB 연결을 사용하여 업로드 및 다운로드할 수 있습니다. MS2721A는 사용자 가이드, 소프트 휴대용 케이스, AC - DC 어댑터, 자동차 시가 라이터/12볼트 DC 어댑터, Master Software Tools 및 USB 드라이버가 포함된 CD ROM, USB A-미니 B 케이블, 이더넷 케이블, 충전식 Li-ion 배터리 팩, 64MB Compact Flash 모듈, N형 수-SMA 암 어댑터, N형 수-BNC 암 어댑터와 함께 제공됩니다. 외부 이중 배터리 충전기(부품 번호 2000-1374)를 포함한 광범위한 액세서리를 사용할 수 있습니다.
