| 브랜드 이름: | Schwarzbek |
| 모델 번호: | BBHA 9170 |
| MOQ: | 1 set |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |

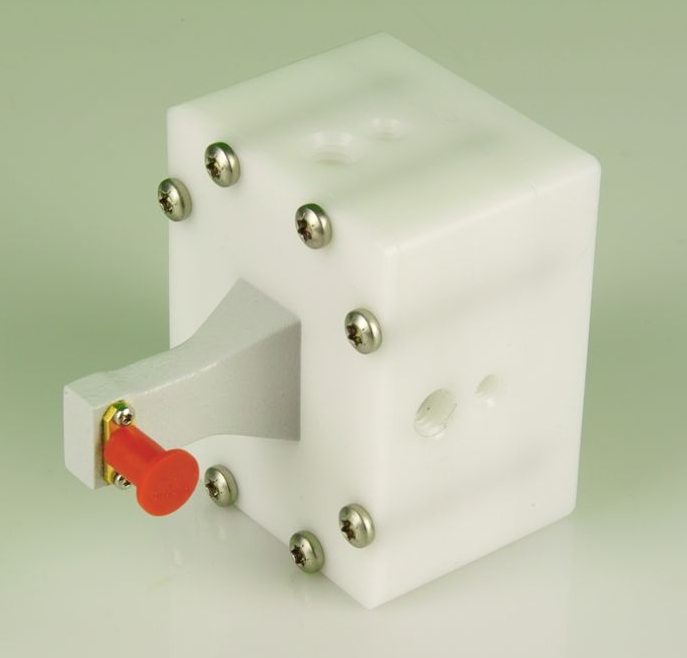

슈바르즈베크 광대역 코른 안테나 BBHA 9170 26.5 GHz (40 GHz)
슈바르즈베크 광대역 코른 안테나 BBHA 9170 26.5 GHz (40 GHz)
직선적 양극화된 광대역 코른 안테나 (플라스틱 장착체로 된 구리) 를 수신 및 전송 애플리케이션에 사용한다.
내부 선도자 (보급 핀) 는 일반적으로 극진 평면 내부에 위치합니다. 수평 극진을 위해 내부 선도자는 수평으로 설정해야합니다.수직 양극화를 위해 내부 선수가 수직으로 설정되어야합니다.
스왈즈베크 광대역 코른 안테나 BBHA 9170 26.5 GHz (40 GHz)
| 명목 주파수 범위: | 15~26.5 GHz |
| 사용 가능한 주파수 범위: | 14~40 GHz |
| 이득: | 15~20dBi |
| 안테나 요인: | 38-45 dB/m |
| 명목 저항: | 50 Ω |
| 최대 입력 전력: | 10W (연속) |
| 25W (피크) | |
| VSWR: | 타입 2 |
| 3 dB 광선 너비 E 평면: | 13°-21° |
| 3 dB 광선 너비 H 평면: | 14°~23° |
| 소재: | 알루미늄 |
| 차원: | 75 x 86 x 60mm |
| 장착 스레드 | 3/8" 1/4" |
| 무게: | 00.3kg |
| 커넥터: | SMA 호환성 여성 |
| 빈도 | 이소트르 (Isotr) | 개미 요소 |
| GHz | dBi | dB/m |
| 14 | 6.61 | 46.54 |
| 15 | 13.93 | 39.81 |
| 16 | 15.18 | 39.12 |
| 17 | 18 | 36.83 |
| 18 | 19.13 | 36.19 |
| 19 | 17.83 | 37.96 |
| 20 | 18.27 | 37.97 |
| 21 | 19.04 | 37.62 |
| 22 | 19.76 | 37.31 |
| 23 | 19.61 | 37.84 |
| 24 | 18.65 | 39.17 |
| 25 | 18.47 | 39.71 |
| 26 | 19.12 | 39.40 |
| 27 | 19.47 | 39.38 |
| 28 | 20.56 | 38.61 |
| 29 | 20.16 | 39.30 |
| 30 | 19.92 | 39.85 |
| 31 | 19.76 | 40.28 |
| 32 | 19.31 | 41.02 |
| 33 | 19.50 | 41.09 |
| 34 | 19.63 | 41.22 |
| 35 | 19.06 | 42.04 |
| 36 | 19.19 | 42.16 |
| 37 | 19.51 | 42.07 |
| 38 | 19.58 | 42.24 |
| 39 | 18.57 | 43.47 |
| 40 | 19.26 | 43.00 |
| 41 | 20.57 | 41.91 |
| 42 | 18.43 | 44.26 |
BBHA 9170의 방사선 패턴
FAQ:
1캐나다나 호주로 배송할 수 있나요?
그래요. 전 세계로 주문을 보내죠.
2어떤 배달 방법을 사용하시나요?
우리는 EMS,DHL,FedEx,UPS,TNT로 배송할 수 있습니다. 보통 배송 시간은 4~7일입니다.
3지불 기간은 얼마인가요?
100% T/T 납부 배송 전에.
4어떻게 다른 질문을 할 수 있을까요?
온라인에서 연락하거나 아래에서 메시지를 남길 수 있습니다.
|
|
