| 브랜드 이름: | Keithley |
| 모델 번호: | 2601- 펄스 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |

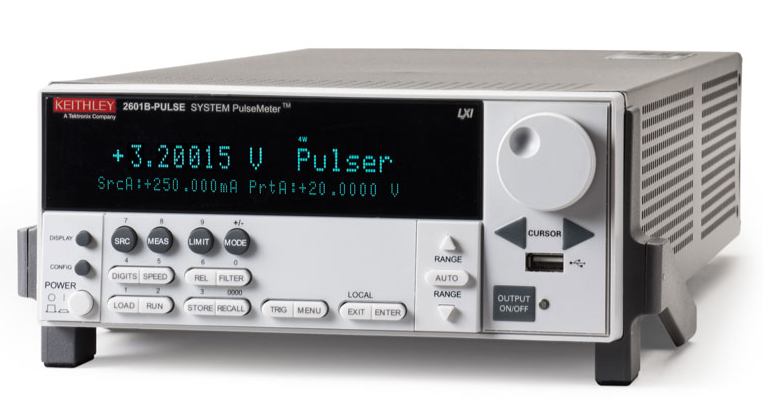

Keithley 2601B-PULSE소스 측정 장치,10 µsec 펄서/소스 측정 장치
Keithley 2601B-PULSE 설명
2601B-PULSE의 제어 루프 시스템은 최대 3 μH의 부하 변화에 대해 수동으로 조정할 필요가 없으므로, 10 μs에서 최대 500 μs까지 10 암페어까지의 모든 전류 레벨에서 펄스를 출력할 때 오버슈트 및 링잉이 없도록 보장합니다. 펄스 상승 시간은 < 1.7 μs이므로, 테스트 중인 장치 또는 회로를 적절하게 특성화할 수 있습니다.
2601B-PULSE는 업계 최고의 Keithley 2601B SMU 계측기에서 알고 있는 우수한 측정 무결성, 동기화, 속도 및 정확성에 펄서 기능을 추가합니다.
Test Script Processor (TSP®) 기술은 SMU 계측기 내부에 완전한 테스트 프로그램을 내장하고 실행하여 업계 최고의 성능을 제공합니다. TSP-Link® 기술은 메인프레임 없이 고속, SMU-per-pin 병렬 테스트를 위해 최대 32개의 TSP-Link 노드를 확장할 수 있도록 합니다.
Keithley2601B-PULSE의 주요 기능
• 업계 최고의 10 A @ 10 V, 10 마이크로초 펄스 출력
• USB 2.0, LXI Core, GPIB, RS-232 및 디지털 I/O 인터페이스
• 메인프레임 없이 다중 채널 병렬 테스트를 위한 TSP-Link 확장 기술
• TSP 기술은 동급 최고의 시스템 수준 처리량을 위해 완전한 테스트 프로그램을 계측기 내부에 내장
• 최대 ±40 V @ ±1.0 A, 40 와트의 DC 기능
• 고속 I/V 펄스 측정을 위한 듀얼 1 메가샘플/초 디지털라이저 (펄서 기능만)
• Keithley KickStart 비프로그래밍 소프트웨어 도구에서 지원
• 튜닝 불필요; 최대 3 μH의 유도 부하에서 작동
Keithley 의 사양2601B-PULSE
이 문서는 2601B-PULSE System SourceMeter 10 µs 펄서/SMU 계측기에 대한 사양 및 보충 정보를 포함합니다.
사양은 2601B-PULSE가 테스트되는 표준입니다. 공장을 떠날 때 2601B-PULSE는 이러한
사양을 충족합니다. 보충 및 일반 값은 보증되지 않으며 23 °C에서 적용되며 유용한 정보로만 제공됩니다.
정확도 사양은 일반 모드와 고용량 모드 모두에 적용됩니다.
소스 및 측정 정확도는 다음 조건에서 펄서/SMU 계측기의 단자에서 지정됩니다.
1. 18 °C ~ 28 °C, <70% 상대 습도
2. 2시간 예열 후
3. 속도 정상 (1 NPLC)
4. A/D 자동 제로 활성화
5. 원격 감지 작동만 또는 적절하게 제로된 로컬 작동
6. 보정 기간 = 1년
펄서 기능 사양 정확도는 다음 조건에서 계측기 단자에서 지정됩니다.
• 10 μs 조리개 최소.
• 원격 감지 작동만.
• 총 케이블 및 DUT 인덕턴스 ≤3 μH, 100 kHz에서 측정
|
|
