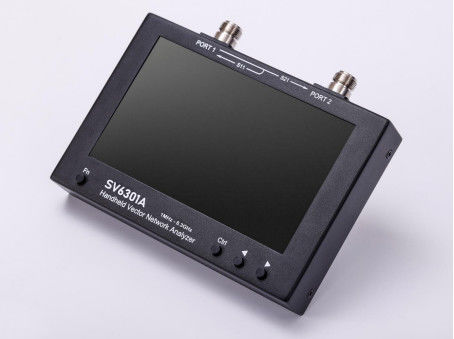

SYSJOINT SV6301A 휴대용 벡터 네트워크 분석기 1M~6.3GHz 7인치 IPS LCD
SYSJOINT SV6301A 휴대용 벡터 네트워크 분석기의 설명
SV6301A는 1MHz ~ 6.3GHz의 주파수 범위를 가진 휴대용 벡터 네트워크 분석기 (VNA) 이다. S11 및 S21 측정에 사용할 수 있다. SV6301A의 S21 동적 범위는 75dB,S11 동적 범위는 50 dB. SV6301A는 MF/HF/VHF/UHF/SHF 대역의 안테나 테스트에 적합합니다. 예를 들어 단파 안테나, ISM 대역 안테나, WiFi 안테나, 블루투스 안테나, GPS 안테나 등.필터를 측정하는 데 사용되기도 합니다.SV6301A는 다양한 디스플레이 형식을 지원합니다: 로그 매그, 선형 매그, 단계, 스미스 R + jX, 스미스 R + L / C, VSWR,폴라, 그룹 지연, 저항, 반응성 등이 추가로, SV6301A는 케이블 길이를 측정하는 데 유용한 TDR 기능을 지원합니다. SV6301A는 금속 케이스로 설계되었습니다.내구성이 좋고, 전자기 간섭을 효과적으로 차단할 수 있습니다.. SV6301A의 차이는 190mmx130mmx30mm이며,backbracket은 데스크톱 사용에 설계되었습니다. SV6301A의 RF 인터페이스는 N형 여성 커넥터이며 N-to-SMA 어댑터 쌍을 제공 합니다.witch는 DUT를 SMA 인터페이스와 연결하는 데 사용할 수 있습니다.최적의 설계 신호 처리 시스템으로, SV6301A의 스캔 속도는 500점/초까지이며, 이는 거의 실시간 측정이 가능하며 최대 스캔 포인트는 1001점까지입니다.

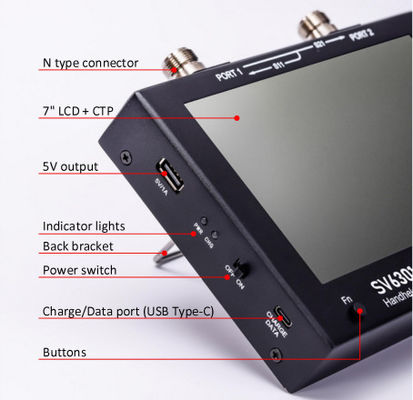

SV6301A의 화면은 용량 터치 패널을 갖춘 7인치 고 밝기의 IPS입니다.4개의 물리적 버튼이 있습니다., 사용자는 빠르게 주파수 범위, 스케일, 트레스를 켜고 / 끄고, 마커를 추가 / 삭제, 스크린 샷 등을 설정할 수 있습니다. 작업은 매우 편리하고 원활합니다.SV6301A는 2개의 3350mAh 18650 리?? 이온 배터리를 탑재하고 있으며 배터리 수명은 최대 3시간입니다.충전 인터페이스는 USB 타입-C이며, 타입-C 케이블은 장치를 충전하고 또한 데이터 전송에 사용할 수 있습니다. 동시에 SV6301A는 내장된 8GB 메모리 카드를 가지고 있습니다.칼리브레이션 상태를 저장하는 데 사용할 수 있습니다., snp 파일, 스크린샷 등
SYSJOINT SV6301A 휴대용 벡터 네트워크 분석기의 특징
● 주파수 범위: 1MHz 6.3GHz
● S21 동적 범위:75dB,S11 동적 범위:50dB
● 용량 터치 패널이 있는 7인치 고 밝기 IPS 디스플레이
● 금속 케이스, 전기 자기 간섭을 효과적으로 보호;
● N형 RF 커넥터, 안정적이고 내구성
● 전체 터치 스크린 및 4 개의 물리적 버튼, 편리하고 원활한 작동;
● 크기: 190mmx130mmx30mm
● 데스크톱 사용 을 위해 뒷 고리 를 장착 하여 설계 되어 있다.
● 로컬 스크린샷을 지원, 내장 메모리 카드에 스크린샷을 저장할 수 있습니다;
● 8GB 메모리 카드가 내장되어 캘리브레이션 상태, snp 파일, 스크린샷 등을 저장합니다.
● 2개의 내장 3350mAh 18650 리?? 이온 배터리, 최대 3시간 배터리 수명
● 케이블 길이를 측정 하는 데 사용 될 수 있는 TDR 풋션
● 최대 2 개의 참조 흔적
SYSJOINT SV6301A 휴대용 벡터 네트워크 분석기의 사양
| 매개 변수 | 사양 | 언급 |
| 주파수 범위 | 1MHz ~ 6.3GHz | |
| RF 전원 종료 | -40 dBm ~ -10 dBm | 1dB |
| RF 커넥터 | N형 암컷 | N-SMA 어댑터와 함께 |
| RF 전력 | ~10dBm (최대) | DC < 5V |
| 주파수 정확성 | <± 1ppm | |
| 주파수 단계 | 10kHz (분) | |
| S21 동적 범위1 | 75dB | < 3GHz |
| 65dB | 3GHz 이상 | |
| S11 동적 범위1 | 50dB | < 3GHz |
| 40dB | 3GHz 이상 | |
| 스캔 포인트 | 1001 | 101-1001로 설정할 수 있습니다. |
| 스캔 속도 | 500 pts/s | 주파수 > 25MHz |
| IFBW | 12.5kHz(기본값) | 6.25k/3.12k/1k/300Hz/100Hz/30Hz |
| 매끄럽기 | 수학적 평균 | 평균: 1 ~ 25 |
| 흔적 | 7 | 4개의 데이터 추적, 2개의 참조 추적, 1개의 TDR 추적 |
| 마커 | 8 | |
| 캘리브레이션 상태 저장소 |
18 | 캘리브레이션 상태는 내장 메모리 카드에 파일로 저장될 수 있습니다. |
| 저장 용량 | 8GB | 내장 메모리 카드 |
| 표시 | 7인치 IPS LCD | 해상도: 1024x600 |
| 작동 모드 | 용량 터치 및 물리적 버튼 |
|
| 스크린샷 | 장치에 | |
| 힘 | 6.5W | |
| 소비 | ||
| 배터리 수명 | 3시간 | 50% 밝기 |
| 배터리 | 18650 리?? 배터리 | 3.6V / 3350mAh × 2 |
| 충전/데이터 포트 | USB 타입-C | |
| 충전 전압 | 4.7V ~ 5.5V | 5V/2A로 충전하는 것이 좋습니다. |
| USB 전력 출력 | 5V/1A | |
| 크기 | 190mmx130mmx30mm | RF 커넥터 포함되지 않음 |
| 장막 소재 | 철 | |
| 무게 | 10.2kg | |
| 10.7kg | 용품 및 포장재 포함 | |
| 작동 온도 | 0°C-45°C |

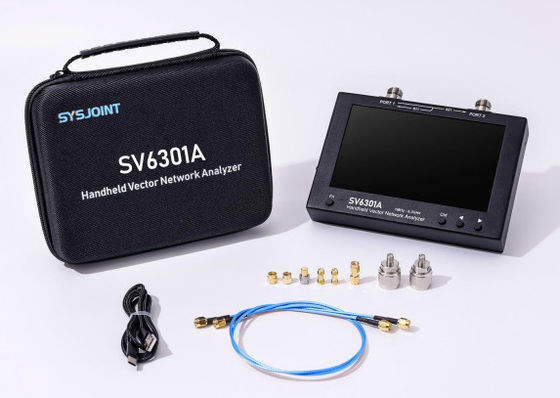

SV6301A의 운송 목록
FAQ:
1어떤 배달 방법을 사용하시나요?
우리는 EMS,DHL,FedEx,UPS,TNT를 통해 추적 번호로 배송할 수 있습니다. 일반적인 배송 시간은 4-7 일일입니다.
2어떻게 다른 질문을 할 수 있을까요?
온라인에서 연락하거나 아래 메시지를 남길 수 있습니다.
3지불 기간은 얼마인가요?
100% T/T 납부 배송 전에.
|
|
