키스리 2460의 주요 특징

• 분석기, 곡선 추적기, IV 시스템의 기능을 결합한 단단히 결합된 하나의 도구
• 105V까지 넓은 커버리, 7A DC/7A 펄스, 최대 100W

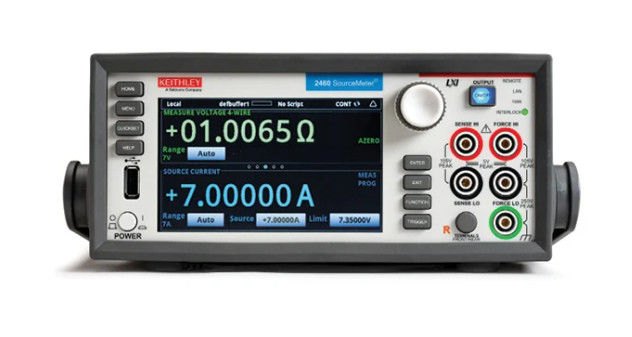

• 5인치 고해상도 용량 터치 스크린 GUI
• 00.012% 기본 측정 정확도 6⁄2-자리 해상도
• 소스 및 싱크 (4-쿼드란트) 작업
• 빠른 설정과 측정을 위한 4개의 ′′Quickset′′ 모드
• 컨텍스트에 민감한 도움 기능

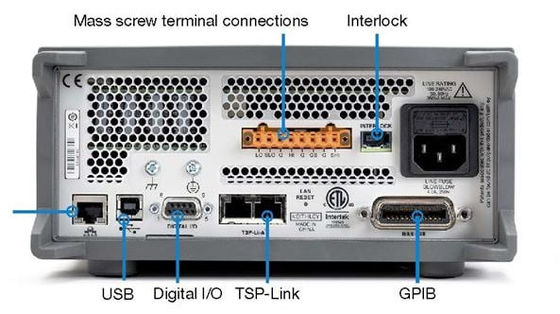

• 전면 패널 입력 바나나 잭; 후면 패널 입력 질량 종료 나사 연결
• 2460 SCPI 및 TSP® 스크립트 프로그래밍 모드

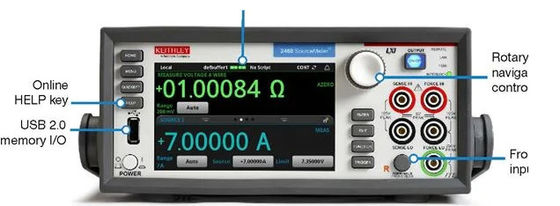

• 전면 패널 USB 2.0 메모리 I/O 포트, 데이터, 테스트 스크립트 또는 테스트 구성 전송

더 빨리 배우고, 더 똑똑하게 일하며, 더 쉽게 발명하라

2460은 5인치, 풀 컬러, 고해상도 터치 스크린을 탑재하고 있습니다. 직관적인 조작을 지원하고,그리고 전체적인 속도와 생산성을 최적화합니다. A simple icon-based menu structure reduces the number of steps required to configure a test by as much as 50 percent and eliminates the cumbersome multi-­layer menu structures typically used on soft-key instruments. 내장된, 컨텍스트에 민감한 도움은 직관적인 조작을 지원하고 별도의 매뉴얼을 검토 할 필요성을 최소화합니다. 이 기능, 2460s의 높은 다재다능성과 함께,기본 및 고급 측정 응용 프로그램에서 작동을 단순화합니다사용자의 SMU 도구 작업 경험에 관계없이

키스리 2460의 사양

• 최대 출력력
• 100W, 4차원 소스 또는 싱크 동작
• 출처 한계
• V소스: ±7.35V (≤7A 범위), ±10.5V (≤5A 범위), ±21V (≤4A 범위), ±105V (≤1A 범위).
• 소스: ±7.35A (≤7V 범위), ±5.25A (≤10V 범위), ±4.2A (≤20V 범위), ±1.05mA (≤100V 범위).
• 범위를 초과
• 범위의 105%, 출처와 측정.
• 규정
• 전압: 선: 범위의 0.01% 로드: 범위의 0.01% + 100 μV
• 전류: 선: 범위의 0.01% 로드: 범위의 0.01% + 100 pA
• 출처 한계
• 전압 소스 전류 한계: 단일 값으로 설정 된 양극 전류 한계. 범위의 최소 10%.
• 전류 출력 전압 제한: 단일 값으로 설정 된 양극 전압 제한. 범위의 최소 10%.
• V-Limit / I-Limit 정확도
• 기본 사양에 설정의 0.3%와 판독의 ±0.02%를 추가합니다.
• 초과
• 전압 소스: <0.1% 전형적인 (전 스케일 단계, 저항 부하, 20V 범위, 10mA I-Limit.
• 전류 출처: <0.1% 전형적인 (1 mA 단계, RLoad = 10 kΩ, 20 V 범위)
• 범위 변경 과잉
• 100 kΩ의 완전히 저항적인 부하로 오버쇼트, 10 Hz에서 20 MHz BW, 인접한 범위: <250 mV 전형적입니다.
• 출력 매립 시간
• 명령이 처리되고 출력이 완료된 후 최종 값의 0.1%에 도달하는 데 필요한 시간, 20 V 범위, 100 mA
• I-범위: <200μs 전형적입니다.
• 최대 매개율
• 1 V per μs, 100 V 범위, 100 mA 제한 20 kΩ 부하 (유형적) 0.6 V per μs, 20 V 범위, 100 mA 제한 20 kΩ
• 부하 (유형적)
• 초전압 보호
• 사용자가 선택할 수 있는 값, 5% ±0.5V 용도, 공장 기본값 = 0
• 전압 소스 소음
• 10 Hz ∼20 MHz (RMS): <4.5 mV, 저항 부하에 전형적입니다.

사양

전압 사양

1, 2

현재 사양

1, 2, 5
