| 브랜드 이름: | Anritsu |
| 모델 번호: | MS2090A |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |

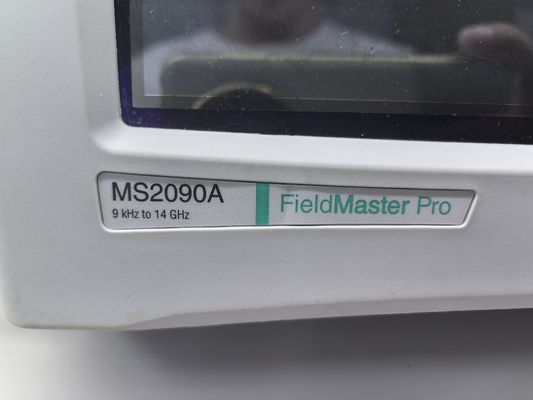

주파수 범위: 9kHz에서 9/14/20/26.5/32/43.5/54 GHz

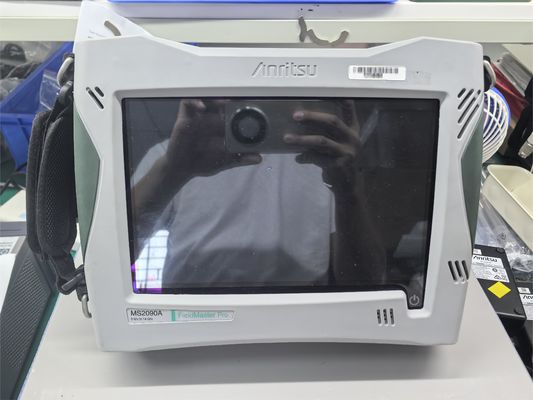

안리츠의 필드 마스터 프로 MS2090A 실시간 스펙트럼 분석기는 이전에는 소형 휴대용 기기에서 사용할 수 없었던 성능을 제공합니다.9kHz에서 54GHz까지의 연속 주파수 커버리지, Field Master Pro MS2090A는 5G, LTE, 무선 백하울,항공우주/방위, 위성 시스템, 레이더
필드 마스터 프로 MS2090A는 휴대용 터치 스크린 스펙트럼 분석기에서 사용할 수 있는 최고 수준의 RF 성능을 제공합니다.표시된 평균 소음 수준 (DANL) -164 dBm 및 제 3 순위 인터셉트 (TOI) +20 dBm (유형)이것은 스펙트럼 클리어링, 라디오 정렬, 하모닉 및 왜곡과 같은 측정을 이전보다 더 정확하게 만듭니다. 디지털 시스템에서의 변조 측정에 대해,110MHz 변조 대역폭, 최고 수준의 단계 소음 성능과 결합하여 측정 정밀도를 극대화합니다., ±0.5 dB의 전형적 진폭 정확도는 송신기 전력 및 거짓 테스트를 수행 할 때 신뢰를 제공합니다.
현장 사용을위한 견고한 버전, 모든 버전은 측정 속도를 높이고 단순화 하 고 사용성을 향상 하는 기능의 포괄적인 범위를 제공합니다.22 MHz에서 110 MHz의 RTSA 스펜 (옵션 의존) 은 전체 ISM 대역 신호 분석에 셀룰러 간섭 모니터링 기능을 제공합니다.전체 스펜 스웨드 튜닝 스펙트럼 분석기 외에도 모든 버전에는 간헐적 또는 간섭 신호를 위해 RF 스펙트럼을 모니터링하는 스펙트럼 디스플레이가 포함되어 있습니다.통합 된 채널 전력 및 사용 대역폭 측정은 일반적인 전파 전송의 측정 및 특징을 단순화합니다.케이블 및 안테나 라인 스웨이프 측정은 S331P 사이트 마스터의 추가로 지원됩니다.5G 프레임의 IQ 데이터 캡처는 표준 데이터 분석 도구를 사용하여 PC에서 오프라인 처리를 위해 IQ 데이터를 캡처하고 저장 할 수 있습니다..
|

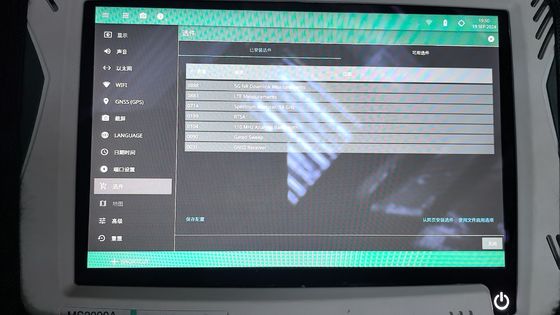

옵션 |
설명 |
|
MS2090A-0709 |
9kHz에서 9GHz |
|
MS2090A-0714 |
9kHz ~ 14GHz |
|
MS2090A-0720 |
9kHz ~ 20GHz |
|
MS2090A-0726 |
9kHz에서 26.5GHz까지 |
|
MS2090A-0732 |
9kHz ~ 32GHz |
|
MS2090A-0743 |
9kHz에서 43.5GHz |
|
MS2090A-0754 |
9kHz ~ 54GHz |
|
MS2090A-0003 |
시간 영역 반사 측정 (TDR) (331 옵션이 필요합니다) |
|
MS2090A-0006 |
Wi-Fi와 블루투스를 제거합니다 |
|
MS2090A-0017 |
안전 한 의사소통 |
|
MS2090A-0019 |
고정도 전력계 (USB 전력 센서가 필요, 별도로 판매) |
|
MS2090A-0024* |
간섭 탐지기 (31 옵션 및 방향 안테나 추천, 별도로 판매) |
|
MS2090A-0027 |
채널 스캐너 |
|
MS2090A-0031* |
GNSS 수신기 (GNSS 안테나가 필요, 별도로 판매) |
|
MS2090A-0089* |
제로 스펜 IF 출력 |
|
MS2090A-0090* |
가이트 스웨이 |
|
MS2090A-0103* |
55 MHz 분석 대역폭 |
|
MS2090A-0104* |
110 MHz 분석 대역폭 |
|
MS2090A-0124* |
IQ 파형 캡처 (MX280005A IQ 신호 마스터 기본 기능 세트를 포함) |
|
MS2090A-0125* |
IQ 파형 스트리밍 (MX280005A IQ 신호 마스터 기본 기능 세트를 포함) ( 옵션 124가 필요합니다) |
|
MS2090A-0126* |
IQ 파형 캡처 (MX280005A IQ 신호 마스터 기본 기능 세트를 포함) (수출 통제되지 않습니다) |
|
MS2090A-0127* |
IQ 웨이브폼 스트리밍 (MX280005A IQ 신호 마스터 기본 기능 세트를 포함) (옵션 126, 수출 통제되지 않는 것이 필요합니다) |
|
MS2090A-0128* |
벡터 신호 분석을 허용합니다 ( 옵션 124 또는 126가 필요합니다.) |
|
MS2090A-0199* |
실시간 스펙트럼 분석 (RTSA) |
|
MS2090A-0331* |
S331P 사이트 마스터를 활성화 (S331P가 필요, 별도로 판매) |
|
MS2090A-0400* |
비전 모니터 활성화 |
|
MS2090A-0401* |
비전 위치 설정 (선택 400가 필요합니다) |
|
MS2090A-0407* |
고속 포트 스캐너를 활성화 |
|
MS2090A-0421* |
펄스 분석기 |
|
MS2090A-0431* |
커버리지 매핑 (31 옵션이 필요합니다) |
|
MS2090A-0444* |
EMF 측정 (Anritsu 동위원소 안테나 필요, 별도로 판매) |
|
MS2090A-0445* |
EMF 미터를 활성화합니다. |
|
MS2090A-0509* |
AM/FM 변질 측정 |
|
MS2090A-0871 |
WCDMA FDD 측정 (31 옵션이 필요합니다) |
|
MS2090A-0883* |
LTE FDD/TDD 측정 (31 옵션이 필요합니다) |
|
MS2090A-0888* |
5G NR 다운링크 측정 (31 옵션이 필요합니다) |
|
MS2090A-xxxx-097 |
ISO17025 및 ANSI/NCSL Z540-1에 대한 인증된 캘리브레이션 (xxxx는 주파수 옵션 번호) |
|
MS2090A-xxxx-098 |
ISO17025 및 ANSI/NCSL Z540-1에 따른 표준 캘리브레이션 (xxxx는 주파수 옵션 번호) |
|
MS2090A-xxxx-099 |
ISO17025 및 ANSI/NCSL Z540-1에 대한 프리미엄 캘리브레이션 및 테스트 데이터 (xxxx는 주파수 옵션 번호) |
휴대용 RF 스펙트럼 분석기에서 사용할 수 있는 최고 수준의 성능을 제공합니다.필드 마스터 프로 MS2090A 장치는 현장 엔지니어와 기술자에게 이전에는 벤치 톱 도구에만 사용되었던 비교할 수 없는 측정 정확도를 제공합니다..
간섭 사냥과 스펙트럼 클리어링 (interference hunting and spectrum clearing) ◎ 빠른 스카이프 속도, 낮은 왜곡 프론트 엔드와 실시간 스펙트럼 분석기가 결합하여 간섭 신호를 신속하게 식별합니다.특수 간섭 탐지 옵션은 AM / FM 소음 출력 및 디지털 지도에서 간섭 소스 삼각화를 추가하여 위치와 간섭 소스를 정확히 파악하고 식별합니다..
방송 송신기 분석: AM/FM 변조 품질 측정, 하모닉, 허위, 사용 대역폭, 채널 전력,및 인접 채널 전력 ∙ 규제 요구 사항에 대한 적합성을 보장.
마이크로 웨브 라디오 링크는 54 GHz까지의 주파수 옵션과 디스크 정렬에 대한 특별한 감도,전력 및 변조 대역폭은 파도 안내 호너 안테나로 설치 또는 유지보수 테스트를 통해 확인할 수 있습니다..
위성 시스템 모니터링 ∼ 방해 및 소음을 찾기 위해 다운링크 신호를 모니터링하는 데 이상적입니다
펄스 레이더 측정 - MS2090A의 넓은 대역폭은 펄스 레이더 신호의 상세한 분석을 가능하게합니다. 제로 스펜에서 해상도 대역폭은 40 MHz까지 설정 할 수 있습니다.60 ns 이하의 스파이 타임과 20 ns 이하의 펄스 진폭 측정이 가능.
LTE 기본 스테이션 측정 ∙ OTA 또는 단일 채널 또는 다채널 구성의 직접 연결 측정
셀 ID, 섹터 ID, 셀 그룹
주파수 오류 및 시간 오프셋
PBCH, RS, SS 파워
신호 품질 (EVM)
MIMO 안테나 전력 및 시간 정렬 오류 (TAE)
채널 전력 및 사용 대역폭
TDD 프레임 전력
ACLR 및 스펙트럼 방출 마스크
시간 정렬 오류
리소스 블록 사용
OFDM 기호 전송 전력 (OSTP)
시간 제한된 Uplink 간섭 측정
PCI 정보로 RSRP 기반의 커버리지 매핑
통신자 집계와 함께 다주파수 네트워크 측정
5GNR 기지국 측정 ‧ 3GPP TS 38.104 V15에 완전히 부합하는 필수 측정으로 gNB 기지국 성능을 검증합니다.
주파수 오류
시간 오프셋
셀/섹터 ID
SSB: RSRP, RSRQ, SINR
변조 품질
바람직하지 않은 배출물
사용된 대역폭
인접 채널 누출 비율
송신기 하모닉 및 허위
EIRP
시간 제한된 Uplink 간섭 측정
PCI 정보로 RSRP 기반의 커버리지 매핑
통신자 집계와 함께 다주파수 네트워크 측정
LTE 및 5G 커버리지 매핑은 5G 채널 전력을 포함한 RF 데이터를 지속적으로 측정함으로써 의도된 지리적 영역에서 5G 송신기의 신호 강도를 명확하게 나타냅니다.EIRP, 또는 RSRP는 디지털 지도나 건물 바닥계획에 그래픽으로 표시된 결과를 제공합니다.
케이블 및 안테나 측정 S331P 부속 장치와 함께 기지 스테이션 위치에 있는 라인 스파이 RF 케이블 및 안테나
|
주파수 범위 |
MS2090A-0709 9kHz에서 9GHz |
|
DANL (w/preamp) |
-164 dBm |
|
TOI |
+20 dBm |
|
분석 대역폭 |
110 MHz |
|
디모들레이션 |
5GNR, LTE FDD/TDD, RF 및 변조 품질, SSB 신호 분석 |
|
진폭 범위 |
DANL에서 +30 dBm |
|
1GHz의 단계 소음 |
-110 dBc/Hz @ 100 kHz 오프셋 (기반) |
|
해상도 대역폭 (RBW) |
1 Hz ~ 10 MHz |
|
입력 SWR |
1.5 |
|
진폭 정확도 |
< 14 GHz ±1.3 dB (±0.5 dB 전형적) |
|
RTSA 대역폭 |
22, 55, 110 MHz (선택에 따라) |
