| 브랜드 이름: | Rohde & Schwarz |
| 모델 번호: | ZVH |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 1~3 근무일 |
| 지불 조건: | 전신환, 웨스턴 유니온 |
안테나 시스템 유지 관리
쉬운 조작

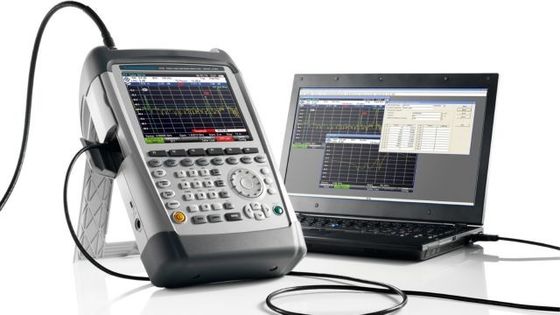

문서화 및 원격 제어

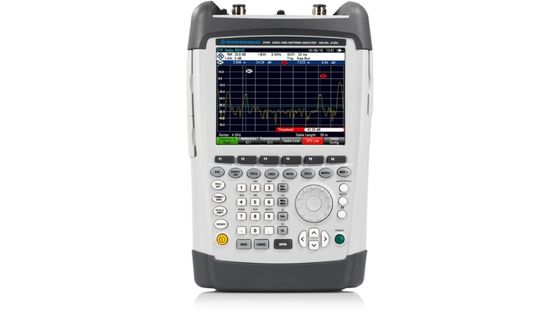

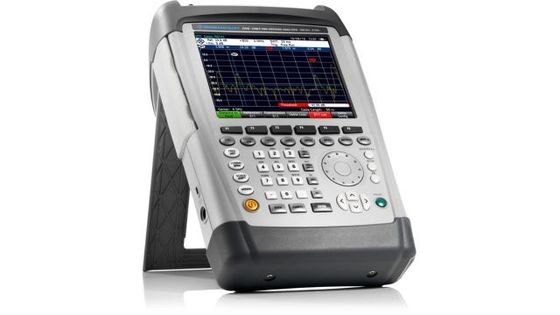

로데슈바르즈 ZVH4 휴대용 케이블 분석기 사양
빈도
| 주파수 범위 | R&S®ZVH4 | 100kHz~3.6GHz |
| R&S®ZVH8 | 100kHz~8GHz | |
| 주파수 분해능 | 1Hz | |
| 기준 주파수, 내부 | ||
| 총 기준 정확도 | ±(마지막 조정 이후 시간 × 노화율) | |
| + 온도 드리프트 + 교정 정확도 | ||
| 연간 노화 | ±1×10-6 | |
| 온도 드리프트 | 0°C ~ + 50°C ¹ | ±1×10-6 |
| 달성 가능한 초기 교정 정확도 | ±5×10-7 | |
| 기준 주파수(R&S®HA-Z240 GPS 수신기 옵션 포함) | ||
| 주파수 정확도 | GPS 켜짐, 위성 잠금 후 ≥ 1분 | ±2.5×10–8 |
| 위성 잠금 해제 후 최대 30분 | ±5 × 10–8 | |
| 기준 주파수(R&S®FSH-Z114 정밀 주파수 기준 옵션 포함) | ||
| 연간 노화 | 3.6×10–9 | |
| 온도 드리프트 | 0°C ~ + 50°C | 4 × 10–10 |
| 달성 가능한 초기 교정 정확도 | 1 × 10–9 | |
| 총 기준 불확도 | R&S®FSH-Z114 연결됨 | |
| 오실레이터 잠금 후 ≥ 30초 | (마지막 조정 이후 시간 × 노화 속도) + 온도 드리프트 + 3 × 교정 정확도(공칭) | |
| ≥ 오실레이터 잠금 후 2분 | (마지막 조정 이후 시간 × 노화 속도) + 온도 드리프트 + 교정 정확도 | |
| 주파수 판독 | ||
| 마커 해상도 | 0.1Hz | |
| 정확성 | ± (마커 주파수 × 기준 정확도) + 10% × 측정 대역폭 + ½((fstop–fstart) / (데이터 포인트 – 1) + 1Hz) | |
측정
| 개별 측정 | 반사(S11, S22) | |
| R&S®ZVH-K39 옵션 사용 | 전송 (S21,S12) | |
| 1포트 케이블 손실 | ||
| 결함까지의 거리 | ||
| 측정 마법사 | ||
| 개별 측정 시퀀스를 통해 사용자를 안내하고, R&S®InstrumentView PC 소프트웨어를 사용하여 화면에 표시되는 힌트를 포함한 측정 시퀀스를 구성합니다. R&S®InstrumentView는 측정 결과를 사용자 구성 가능한 보고서로 결합하는 데에도 사용됩니다. |
||
| 측정 설정 | ||
| 포트 출력 전력 | 추적 발생기 감쇠를 통해 제어됨 | 0dBm ~ – 40dBm(공칭), 1dB 단계 |
| 수신 경로 RF 감쇠 | 0dB ~ 30dB(5dB 단계) | |
| 데이터 포인트 | 선택 가능 | 101, 201, 401, 601, 631, 801, 1001, 1201 |
| 측정 대역폭 | 범위 | 1/3 시퀀스에서 100Hz ~ 100kHz |
| 추적 모드 | 지우기/쓰기 평균, 간섭 | |
| 억압 | ||
| DC 바이어스 | ||
| DC 소스 | 선택 가능 | 내부 또는 외부 |
| 출력 포트 | 선택 가능 | 포트 1 또는 2 |
| 출력 전압 | 모드: 내부 | 1V 단계로 +12V ~ +32V |
| 최대 출력 전력 | 모드: 내부 | |
| 배터리로 작동 | 4W | |
| AC 주전원으로 작동 | 10W | |
| 최대 연속 출력 전류 | 모드: 내부 | 500mA |
| 방아쇠 | ||
| 트리거 소스 | 프리런, 외부 상승, 외부 하강 | |
| 외부 트리거 레벨 | TTL 수준 | |
| 반사측정 S11, S22 | ||
| 결과 형식 | 규모, VSWR | |
| 크기 | ||
| 범위 | 1/2/5/10/20/50/100/120/150dB, 선형 100% | |
| 해결 | 0.01dB | |
| VSWR | ||
| 범위 | 선택 가능 | 1~1.5, 2, 6, 11, 21 또는 71 |
| 수정된 지향성 | 100kHz ≤ f ≤ 3GHz | > 43dB(공칭) |
| 3GHz < f ≤ 6GHz | > 37dB(공칭) | |
| 6GHz < f ≤ 8GHz | > 31dB(공칭) | |
| 수정된 테스트 포트 일치 | 100kHz ≤ f ≤ 3GHz | > 40dB(공칭) |
| 3GHz < f ≤ 6GHz | > 37dB(공칭) | |
| 6GHz < f ≤ 8GHz | > 30dB(공칭) | |
| 측정 불확도 | 7페이지의 "반사 측정 불확도" 그림 참조 | |
| 전송 측정 S21, S12 (R&S®ZVH-K39 옵션 포함) | ||
| 결과 형식 | 크기 | |
| 측정 범위 | -120dB~+80dB | |
| 표시 범위 | 선택 가능 | 1/2/5/10/20/50/100/120/150dB, |
| 선형100% | ||
| 해결 | 0.01dB | |
| 다이내믹 레인지 | RF 감쇠 = 5dB, 추적 발생기 레벨 = –10dBm, RBW = 1kHz | |
| 100kHz ≤ f < 300kHz | > 50dB(공칭) | |
| 300kHz ≤ f < 2.5GHz | > 80dB, 100dB(일반) | |
| 2.5GHz ≤ f < 6GHz | > 70dB, 90dB(일반) | |
| 6GHz ≤ f < 8GHz | > 50dB(공칭) | |
| 테스트 포트 일치 | 테스트 포트 입력/출력에 대해 지정된 대로 | |
| 측정 불확도 | 교정 방법 = 전체 2포트 높은 정확도 | 7페이지의 그림 "전송 크기 불확실성" 참조 |
| 1포트 케이블 손실 측정 | ||
| 결과 형식 | 크기 | |
| 범위 | 선택 가능 | 1/2/5/10/20/50/100/120/150dB |
| 해결 | 0.01dB | |
| 결함까지의 거리 분석 | ||
| 결과 형식 | 반사 손실, VSWR(평균 및 최대 표시) | |
| 반사 손실 | ||
| 범위 | 1/2/5/10/20/50/100/120/150dB, 선형100% | |
| 해결 | 0.01dB | |
| VSWR | ||
| 범위 | 선택 가능 | 1to1.5,2,6,11,21or71 |
| 미터 단위의 결함 해결 | (1.5 × 108 × 속도 계수/스팬) | |
| 최대 케이블 길이 | 케이블 손실에 따라 | 1500m(공칭) |
| 간섭에 대한 내성 | ||
| 최대 허용 스퓨리어스 신호 | 측정 = 반사(S11)/1포트 케이블 손실/장애까지의 거리 분석 | |
| RF 감쇠 = 5dB | +10dBm(공칭) | |
| RF 감쇠 = 30dB | +17dBm(공칭) | |
FAQ:
1. 캐나다나 호주로 주문을 배송할 수 있나요?
예, 가능합니다. 우리는 전 세계적으로 주문을 보냅니다.
2. 어떤 배송 방법과 배송 시간을 사용합니까?
추적 번호가 포함된 EMS, DHL, FedEx, UPS 및 TNT로 배송할 수 있습니다. 일반적인 배송 시간은 근무일 기준 4~7일입니다.
3. 지불 기간은 무엇입니까?
선적 전 100% T/T 지불.
4. 다른 질문은 어떻게 할 수 있나요?
온라인으로 문의하시거나 아래에 메시지를 남겨주세요.
|
|
