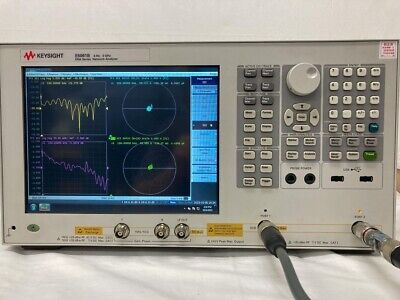

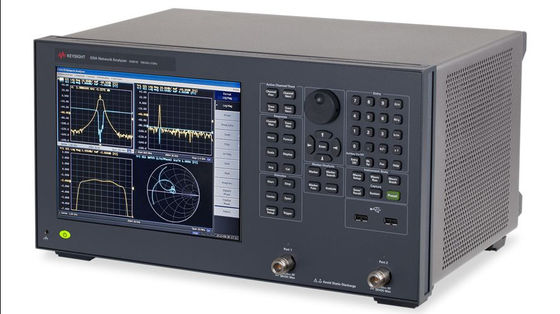

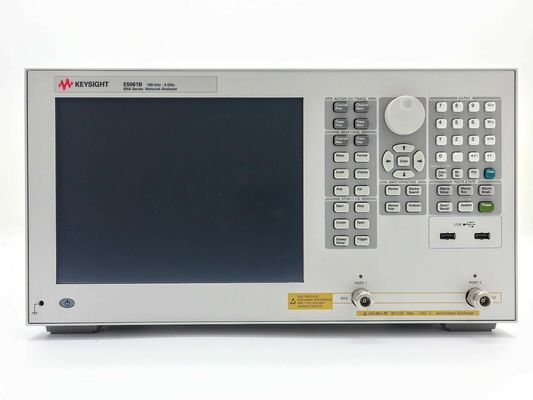

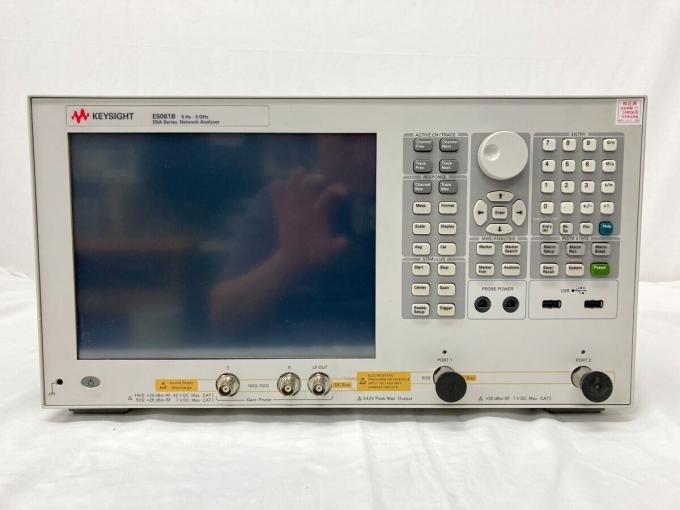

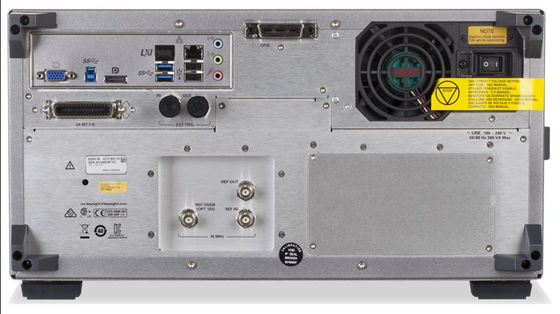

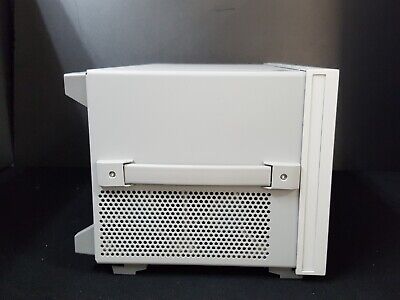

키사이트 E5061B ENA 베터 네트워크 분석기, 3GHz

키시트 E5061B의 설명

ENA 베토 네트워크 분석기

키사이트 테크놀로지스, Inc. E5061B는 업계 표준 ENA 시리즈 네트워크 분석기의 최신 추가입니다.키사이트 E5061B 3I5 네트워크 분석기는 낮은 주파수에서 높은 주파수까지 다양한 전자 부품 및 회로 측정에 적용 할 수 있습니다.이것은 E5061B를 무선 통신을 포함한 다양한 분야에서 사용할 수 있을 정도로 다재다능하게 만듭니다., 항공우주 및 국방, 컴퓨터, 의료, 자동차 및 CATV 등.

키사이트 ENA 베토 네트워크 분석기E5061B 주요 특징

출처
주파수 범위:5 Hz ~ 3 GHz
해상도:1mHz
소스 안정성:± 7ppm (5~40°C)
CW 정확도:± 1ppm ± 1mHz

레벨 정확성

(선택 3L3/3L4/3L5)
± 0.8 dB (0 dBm, 절대 50 MHz)
± 1.0 dB (5 Hz에서 1.5 GHz, 0 dBm)
50MHz에 비해)
± 1.5 dB (1,5 GHz에서 3 GHz, 0 dBm,
50MHz에 비해)

레벨 선형성
(선택 3L3/3L4/3L5)
± 0.75 dB (~10~10 dBm, 0 dBm)
참조)

출력 전력 범위
(선택 3L3/3L4/3L5)
45 dBm에서 10 dBm
레벨 해상도:00.05 dB

입력
절대 진폭 정확도 < ± 3 dB
(0 dBm에서)

크로스 스톡
(선택 3L3/3L4/3L5)
85 dB (5 Hz에서 100 Hz까지)
100 dB (100 Hz에서 9 kHz)
110 dB (9k에서 100 kHz까지)
115 dB (100 kHz에서 3 GHz)

노이즈 바닥 (3L3/3L4/3L5 옵션)
10 Hz 대역폭
-90 dBm (100 Hz ~ 9 kHz)
-100 dBm (9 kHz ~ 100 kHz)
-105 dBm (100 kHz ~ 1 MHz)
-110 dBm (1 MHz ~ 3 GHz)

E5061B-3L5 + 005 임페던스 분석기 기능

임피던스 매개 변수:IZI, θz, IYI, θy, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, R, X, G, B

측정 방법:포트 1 반사, 포트 2 반사, 포트 1-2 시리즈-through, 포트 1-2 셔트-through, 이득 단계 시리즈-through, 이득 단계 셔트-through

동등 회로 분석:3부위 모델 (4부위 모델: A/B/C/D), 4부위 모델

(1 모델: E)

테스트 주파수: 5 Hz에서 500 MHz/1.5 GHz/3 GHz (포트-1 및 2), 5 Hz에서 30 MHz (이득 단계 테스트 포트), 1 mHz 해상도
AC 소스 전력 ((Osc 수준): 45 ~ + 10 dBm (소스 포트가 50 Ω로 종료되면)
동전압 편향: 0~±40V (100 mA 최대) 1mV 해상도 (0~±10V), 4mV 해상도
(10V ~ 40V, -10V ~ -40V), DC bias 모니터 (전압 또는 전류)

E5061B옵션 목록
3L5 LF-RF 네트워크 분석기, DC bias 소스, 5 Hz에서 3 GHz
1E5 높은 안정성 시간 기준
020 표준 데이터 저장
005 LF-RF 네트워크 분석기의 임페던스 분석
