| 브랜드 이름: | Fluke |
| 모델 번호: | 96270A |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |
96270A는 다음과 같은 RF 캘리브레이션 장치의 광범위한 작업 부하를 캘리브레이션합니다.
이러한 항목을 캘리브레이션하는 것과 관련된 측정법은 전통적인 RF 캘리브레이션 시스템보다 고려해야 할 오류 원소와 불확실성 기여도가 더 적기 때문에 더 간단합니다.
96270A는 케이블, 감소기, 스플리터 및 커넥터와 같은 시스템 구성 요소의 손실 및 약화를 고려하여 출력을 "자신 특성화"하거나 프로파일 할 수 있습니다.UUT 입력에 연결되는 곳에서 직접 신호 참조 평면을 효과적으로 생성합니다.이 주파수/폭량 레벨 교정 프로파일은 96270A 메모리에 저장되며, 이는 다양한 출력 및 상호 연결 구성에 대해 최대 30개의 프로파일을 저장할 수 있습니다. 프로파일을 사용하여,96270A는 레벨 보정 데이터를 자동으로 적용하고 UUT 입력에서 생성된 참조 평면에서 사용자의 신호 레벨 설정을 정확하게 전달합니다.그 결과 신호 전달 시스템의 각 구성 요소에 대한 측정, 계산 및 수정 인수를 적용 할 필요가 없기 때문에 시간을 절약합니다.
RF 캘리브레이션 시스템의 비용을 절반으로 줄이세요
고성능 RF 스펙트럼 분석기 캘리브레이션 시스템의 중심 도구로서 96270A는 비용을 절반 또는 더 줄일 수 있습니다.96270A는 이 모든 부분들을 대체합니다.:
최대 5개의 신호 소스 (오디오/기능 생성기부터 RF 및 마이크로파 신호 생성기 및 낮은 단계 소음 소스)
96270A는 RF 시스템 구성 요소를 구매하고 설치하고 구성하는 초기 비용과 시간을 줄일 뿐만 아니라 모든 장비의 유지 보수 및 캘리브레이션 비용을 줄입니다.많은 스펙트럼 분석기 모델에서 27 GHz 이하로 작동합니다.대부분의 전력 센서와 마찬가지로 96270A만 필요해요
96270A는 또한 장비와 액세서리의 무거운 래크보다 운송하기가 더 쉬워 현장 캘리브레이션에 최적의 솔루션입니다.
많은 RF 캘리브레이션 시스템은 일반 용도 신호 발생기, 전력 센서 및 기타 캘리브레이션 특이없는 도구의 혼합으로 조립됩니다. 다른 한편으로 96270A는RF 캘리브레이션을 위해 특별히 설계된이 사용자 인터페이스는 스펙트럼 분석기, RF 레벨 미터 및 수신기와 같은 항목을 캘리브레이팅하는 프로세스를 단순화하도록 설계되었습니다.상대 및 UUT / DUT 오류 읽기 모드는 정확하고 효율적으로 작동 할 수 있습니다.익숙한 캘리브레이션 절차를 따라 테스트 중인 단위의 성능과 허용도를 결정하는 것이 그 어느 때보다 쉬워집니다.

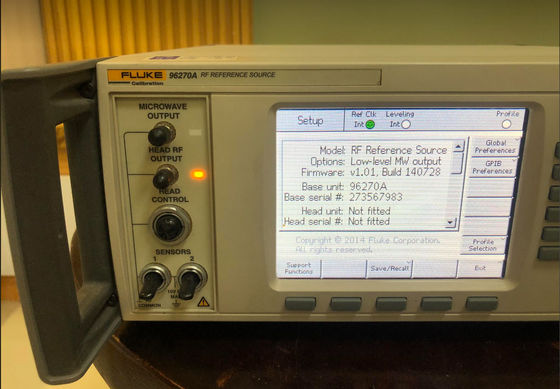

96270A 전면 패널에는 전용 기능 키, 컨텍스트 민감한 소프트 키, 그리고 밝고 읽기 쉬운 컬러 디스플레이가 있습니다.익숙한 곱수와 지수 형태를 사용하여 전압 (RMS 또는 피크에서 피크). 입력 값이나 정확도를 잃지 않고 전압, 전력 및 dBm 단위 간 쉽게 이동 할 수 있습니다.단순히 스핀 휠을 회전 하 고 UUT 오류는 직접 dB에 표시 됩니다, ppm 또는 %
간단한 것,캘리브레이션 지향적인 사용자 인터페이스는 또한 수동 또는 자동화된 캘리브레이션 절차를 수행하는 동안 예상치 못한 결과 또는 허용 범위를 벗어난 상태가 발생하면 문제 해결을 더 쉽게합니다..
낮은 단계 노이즈와 낮은 및 높은 오프셋 주파수에 최적화되어 있으며, 1 Hz에서 10 MHz 오프셋까지의 사양96270A는 오늘날의 고성능 작업 부하에 필요한 것보다 뛰어난 단계 소음 성능을 제공합니다..
단계 소음 데이터는 96270A 캘리브레이션 인증서에 포함되어 있습니다. 더 보수적인 보장된 사양에만 의존하는 대신 사용자는 자신의 장치에 대한 실제 성능 데이터를 가지고 있습니다.
시스템 성능을 보장하기 위해 시스템으로 캘리브레이션
96270A 메인프레임과 레벨링 헤드는 전체 시스템 성능을 보장하기 위해 전체 시스템으로 함께 캘리브레이됩니다.각 96270A 계기는 모든 주요 매개 변수에 대한 데이터와 함께 ISO 17025을 준수하는 포괄적 인 캘리브레이션 인증서를 공급합니다., 레벨과 저하, 평준화 헤드 출력 VSWR, 및 단계 소음 포함. 당신은 당신의 96270A가 추적 가능하다는 것을 확신 할 수 있습니다,그리고 RF 측정과 불확실성 분석이 훨씬 더 간단하고 더 빨라집니다.96270A와 50오hm과 75오hm 두 개의 헤드 모두에 대한 공인 인증이 제공됩니다.
| 주파수 사양 | 레벨사양 | |
| 주파수/ 레벨 범위 | 레벨링 헤드 O/P [50 Ω]: 1mHz에서 4GHz 마이크로파 O/P 직전: 1mHz ~ 27 GHz [LL 옵션과 함께] HF 옵션과 함께 마이크로파 O/P: 1kHz ~ 27 GHz [LL 옵션과 함께] |
-130 ~ +24 dBm ~ 125 MHz, +14 dBm 4 GHz에서 -4 [-100] ~ +24 dBm, >1.4 GHz: +20 dBm, [>20 GHz: +18 dBm] -10 [-35] ~ +18 dBm, >1.4 GHz: +14 dBm, [>20 GHz: +12 dBm |
| 결의 | 10μHz | 00.001 dB |
| 주파수 정확성 | ± 0.05ppm ± 5μHz | |
| 레벨 정확도 (50 Ω): | 레벨링 헤드 O/P: -48 dBm까지, 100 kHz에서 ± 0.03 dB, 128 MHz에서 ± 0.05 dB, 4 GHz에서 ± 0.3 dB 10 MHz ~ 128 MHz, ± 0.05 dB ~ -48 dBm, ± 0.1 dB ~ -84 dBm, ± 0.7 dB ~ -130 dBm 마이크로파 O/P 직접: 일반적으로 HF 옵션과 함께 ± 0.5 dB ~ 4 GHz, ± 0.5 dB ~ 26.5 GHz 마이크로 웨브 O/P (자신 특성화 후): 전력 평면성 불확실성: 100 MHz에서 ± 0.05 dB, 1 GHz에서 ± 0.07 dB, 12 GHz에서 ± 0.1 dB, 26.5 GHz에서 ± 0.16 dB % 전력 (Cal Factor) 의 불확실성, 공장 캘리브레이션: 100 MHz에서 ± 1.06%, 1 GHz에서 ± 1.42%, 26.5 GHz에서 ± 3.52%. % 전력 (Cal Factor) 불확실성 기준 센서가 전형적인 최첨단 불확실성과 스플리터 출력 포트에서의 불일치에 대한 벡터 수정으로 캘리브레이션되어 100 MHz에서 ± 0.37 %, ± 0.1GHz에서 49%26,5 GHz에서 ± 2.18 % |
|
| 약화 정확도 (50 Ω까지) | 레벨링 헤드 O/P: ± 0.02 dB에서 49 dB, 110 dB에서 ± 0.15 dB +10 dBm, 10 Hz에서 128 MHz에 비해 | |
| VSWR | 레벨링 헤드 O/P (50 Ω): ≤ 100 MHz: ≤ 1.05, ≤ 2 GHz: ≤ 11, 2 GHz에서 4 GHz: ≤ 1.0 + 0.05 x f (GHz) 마이크로파 O/P: 직접 ≤ 2.0 (유례적), HF 옵션 분할 장치 ≤ 1.22 | |
| 하모닉 및 하모닉 | 하모닉 ≤1 GHz: -60 dBc, >1 GHz: -55 dBc; 하모닉 ≤4 GHz: 없거나, >4GHz: -60 dBc | |
| 거짓 오프셋 ≥ 3kHz | 500MHz에서 ≤ -84dBc, 1GHz에서 ≤ -78dBc, 4GHz에서 ≤ -66dBc, 27GHz에서 ≤ -48dBc | |
| 1GHz의 단계 소음 | 10kHz에서 100kHz 오프셋에서 전형적으로 144 dBc/Hz | |
| 변조 | AM, FM, PM, 내부 및 외부 4GHz (레벨링 헤드 및 마이크로 웨브 O/P); 주파수 당기 및 외부 레벨링 | |
| 주파수 스파이 | 1mHz ~ 4GHz (레벨링 헤드) 1mHz ~ 27GHz (마이크로 웨이브 O / P) 선형 또는 로가리즘 | |
| 주파수 카운터 | 내부 300MHz 주파수 카운터 | |
| 전력 계측기 판독 호환성 | 로드 & 슈워즈 NRP-Z 시리즈 열 센서 모델 51, 52, 55.0355세04, 56, 57 및 58 | |
| 온도 | 작동: 0 °C ~ 50 °C, 23 °C ± 5 °C 정해진 성능에 저장: -20 °C ~ +70 °C | |
| 표준 인터페이스 | IEEE-488.2 (GPIB) | |
| GPIB 명령 에뮬레이션 | 9640A, 9640A-LPN, 9640A-LPNX, HP3335, HP8662A, HP8663A, HP8340A, HP8360 B 시리즈; 아길렌트 E8257 시리즈 | |
| 차원 (HxWxD) | 손잡이 포함 146 mm x 442 mm x 551 mm (5.8 in x 17.4 in x 21.7 in). Y9600 랙 설치 키트와 장착되면 산업 표준 19 in (483 mm) 랙 장착 | |
| 무게 | 18kg (40파운드) | |
FAQ:
1캐나다나 호주로 배송할 수 있나요?
그래요. 전 세계로 주문을 보내죠.
2어떤 배달 방법을 사용하시나요?
우리는 EMS,DHL,FedEx,UPS,TNT로 배송할 수 있습니다. 보통 배송시간은 4~7일입니다.
3지불 기간은 얼마인가요?
100% T/T 납부 배송 전에.
4어떻게 다른 질문을 할 수 있을까요?
온라인에서 연락하거나 아래에서 메시지를 남길 수 있습니다.
비디오
비디오
비디오
|
|
