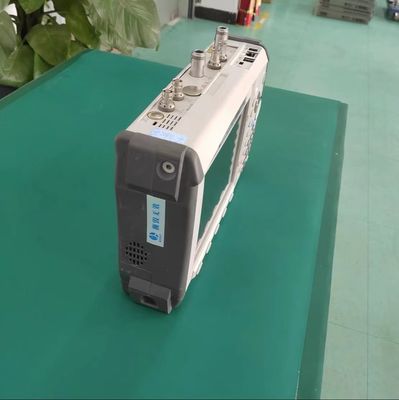

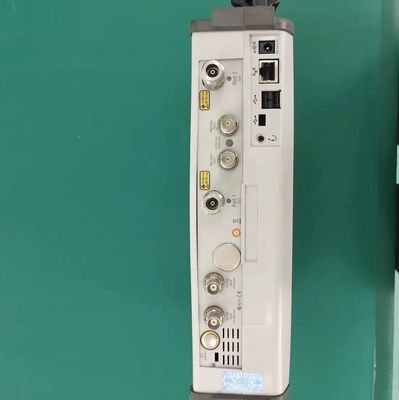

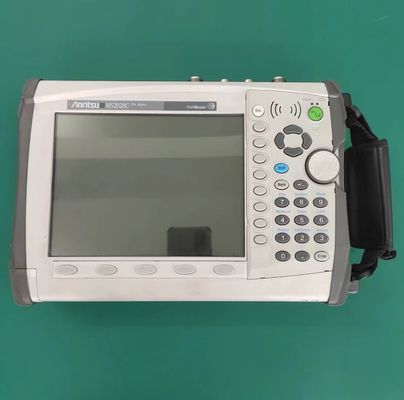

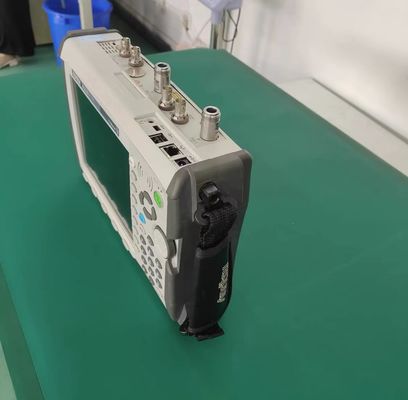

사용된 Anritsu MS2028C 휴대용 휴대용 벡터 네트워크 분석기 VNA 마스터 5KHz ~ 20GHz 등급화

사용 된 Anritsu MS2028C 휴대용 휴대용 벡터 네트워크 분석기 VNA 마스터 5 kHz ~ 20 GHz 캘리브레이트

안리쓰 MS2028C의 설명:

VNA 마스터 MS2028C는 점당 350μsec의 전형적인 측정 속도와 함께 12개 기간 오류 수정 알고리즘을 가지고 있습니다.여러 S 파라미터가 조정 중에 종종 상호 작용하는 분야에서 조정 필터에 적합합니다.MS2028C는 테스트 중인 장치 (DUT) 에 단번에 연결하여 모든 2 포트 S 매개 변수를 한꺼번에 측정하고 표시 할 수 있습니다.

안리쓰 VNA 마스터 MS2028C 휴대용 벡터 네트워크 분석기는 업계에서 가장 높은 성능의 휴대용 솔루션으로 언제 어디서나 진정한 2 포트, 2 경로 측정이 가능합니다.그것은 구체적으로 정확 하 여 현장 에서 복잡한 케이블 및 안테나 측정 요구 사항을 해결 합니다, 벡터 수정 2 포트 크기, 단계 및 결함 거리의 측정. VNA 마스터 MS2028C는 5 kHz에서 20 GHz까지의 주파수 대역을 커버합니다.다양한 전파 통신 시스템과 많은 레이더 및 마이크로 웨브 통신 시스템을 포함합니다.또한 VNA 마스터 가족에서 제공되는 MS2036C 및 MS2038C 모델은 초저소음 바닥과 함께 고성능 스펙트럼 분석기를 제공합니다.

특징:

• 두 개의 활성 포트, 완전히 역전하는 벡터 네트워크 분석기
• 하나의 연결으로 네 개의 S 파라미터를 모두 측정합니다.
• 데이터 포인트당 350Usec, 필터 조정에 이상적입니다.
• 12기 오류 수정 알고리즘
• 거리 도메인 옵션
• 타임 도메인 옵션은 게이트 타임 도메인, LP 처리 및 파소르 충동 모드를 포함합니다
• 표준 3년 보증 (배터리 1년 보증)

• 5kHz에서 20GHz까지의 광대역 커버리지
• True 2 경로, 2 포트 벡터 네트워크 분석기
• 최대 정확성 12번의 오류 수정
• 고성능 휴대용 S 파라미터
• 모든 4 S- 파라미터를 볼 수 있는 사용자 정의 쿼드 디스플레이
• 4001까지의 임의 데이터 포인트
• IF 10 Hz에서 100 kHz의 대역폭 선택
• 지침:
• > 42 dB 최대 6 GHz (모든 모델)
• > 36 dB > 6 GHz ~ 20 GHz (모든 모델)
• Reciprocal Through Calibration 타입 (SOLR, SSLR, SSSR) 을 지원합니다.
• 모든 모델은 파도 안내 측정을 지원합니다.
• 350μs/데이터 포인트 스카이프 속도
• PC 데이터 전송 및 제어용 USB/이더넷
• 이더넷 및 USB를 통해 반복 작업을 자동화
• PIM 사냥
• 필드 업그레이드 가능한 펌웨어
• +55 oC까지 작동: AC 또는 배터리 전원 작동
• 메모리에 4000개 이상의 추적 및 설정을 저장
• 휴대용: 4.5/4.8 kg (9.9/10.5 lb)

옵션 목록
