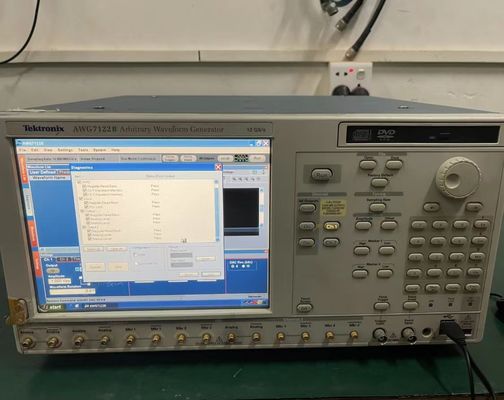

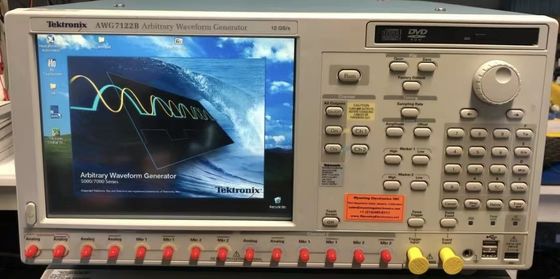

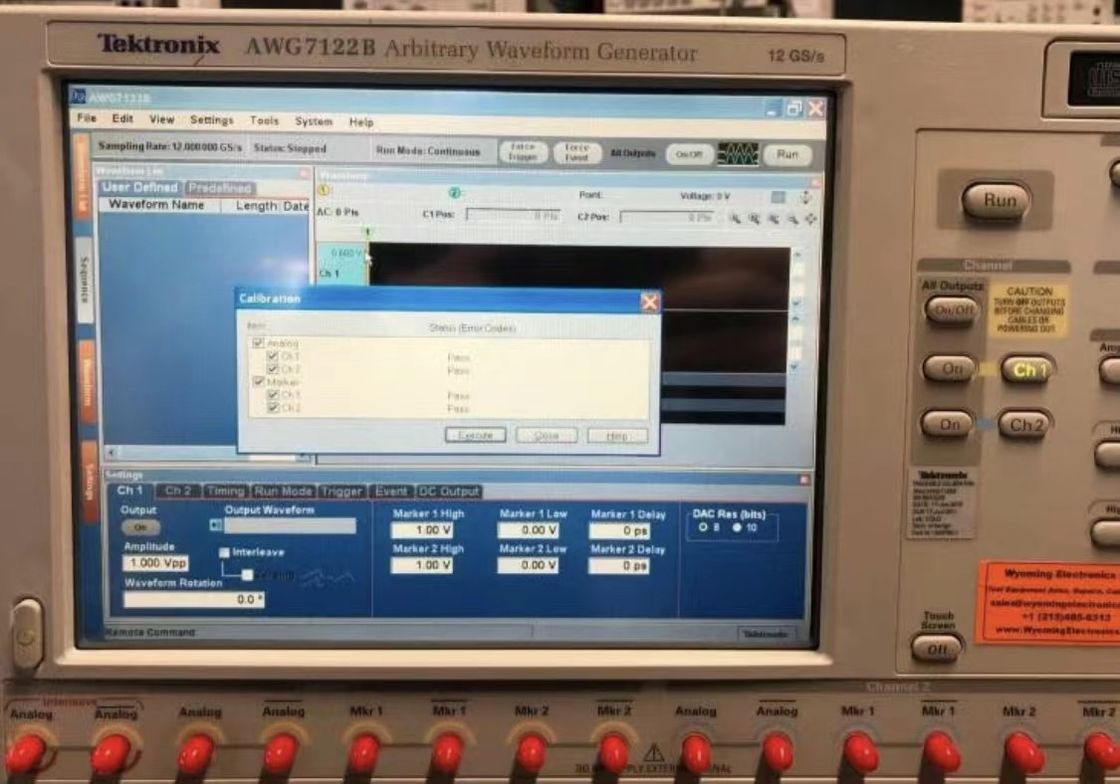

테크트로닉스 AWG7122B 임의 파형 생성기는 뛰어난 신호 자극, 비교할 수 없는 샘플 레이트, 대역폭, 그리고 타협되지 않은 사용성의 독특한 조합을 제공합니다.이것은 검증 설계자가 직면한 도전적인 신호 자극 문제에 대한 업계의 최고의 솔루션을 제공합니다., 특성화 및 정교한 전자 설계의 디버깅. 직접 합성 신호 발생은 다단계, 전 / de 강조, jitter (Rj, Pj, ISI) 를 포함한 다양한 신호 출력을 가능하게합니다.,DCD), SSC, 그리고 방랑 요소.

Tektronix AWG7122B 임의 파동 형식 생성기는 성능, 샘플 속도, 신호 충실성, 그리고 타이밍 해상도에서 최첨단 기준을 나타냅니다.또는 이상적인 중 하나를 복제, 왜곡, 또는 "실제 생활"신호는 설계 및 테스트 과정에서 필수적입니다. AWG7122B AWG, 최대 24 GS/s (선택) 또는 12 GS/s (표준) 및 10 비트 수직 해상도,점점 더 많은 측정 과제에 대한 업계의 최고의 신호 자극 솔루션을 제공합니다.이것은 신호 특성에 대한 완전한 통제를 포함하여 매우 복잡한 신호를 쉽게 생성 할 수 있습니다.

테크트로닉스 AWG7122B 임의 파형 생성기의 사양과 특징은 다음과 같습니다.

• 광대역 RF/MW 변조 대역폭
• 9.6GHz까지의 주파수 범위에서 복잡한 광대역 신호를 생성합니다.
• 최대 3.5 GHz (1 dB) 의 변조 대역폭을 생성합니다.
• 파동 형태 염기서열 및 후계서열
• 무한한 파동 모양의 루프, 점프 및 조건부 가지의 창조를 가능하게 한다
• 실제 세계 의 신호 행동 을 복제 할 수 있는 능력 을 향상 시킨다
• 동적 점프 능력
• 외부 환경 변화 에 반응 하는 복잡한 파동 형태 를 생성 할 수 있게 한다
• 10비트까지 수직 해상도 사용 가능
• 54 dBc SFDR로 최대 1 GHz 폭의 신호를 생성합니다.
• 깊은 기억력
• 길고 복잡한 파동 모양의 염기서열을 만들 수 있다

• 12 GS/s (24 GS/s) 및 6 GS/s 모델
• 9.6 GHz 효과 RF 주파수 출력
• 1 또는 2 임의의 파형 출력
• 정밀한 타이밍: 20 psp-p 전체 지터 (일반적으로 10-12 BER)
• 35 ps Tr/Tf (20% ~ 80%)
• ±100ps 범위 (1ps 해상도) 채널 간 오차 제어
• 2 또는 4 변수 레벨 마커 출력
• 정밀한 타이밍: 30 psp-p 전체 지터 (일반적으로 10-12 BER)
• 45 ps Tr/Tf (20% ~ 80%)
• 최대 300 ps 범위 (1 ps 해상도) 지연 제어
• 수직 해상도 최대 10 비트 사용 가능: 10 비트 (마커 출력 없이) 또는 8 비트 (두 마커 출력)
• 최대 64M (64,800,000) 포인트 기록 길이는 더 긴 데이터 스트림을 제공합니다
• 100 fs까지 해상도 엣지 타이밍 전환 제어
• 16,000 단계 염기서열은 무한한 파형 루프, 점프 및 조건부 지부를 만듭니다.
• 실시간 염기서열은 무한한 파형 루프, 점프, 그리고
• 조건부 지부
• 직관적인 사용자 인터페이스 테스트 시간을 단축
• 통합 PC 네트워크 통합을 지원하고 DVD, 휴수 하드 드라이브, LAN 및 USB 포트를 제공합니다.

응용 프로그램:

• 고속 일련 통신
• 바이너리 데이터 소스로 최대 12 Gb/s 데이터 속도 (2x 오버 샘플링, 인터리브)
• 유니버설 직접 합성 소스로 최대 8Gb/s 데이터 속도 (3x 오버 샘플링, 인터리브)
• 64M 포인트 (표준) 및 128M 포인트 (선택) 메모리 레코드 길이는 더 긴 파동 형태를 생성 할 수 있습니다.
• 외부 전력 결합기 없이 타이밍 (Jitter) 마진 테스트를 허용하는 모든 프로파일 다단계 신호를 제공합니다.
• 통신 및 국방 전자제품용 광대역 RF
• 광대역 조절된 임의의 직접 RF 출력 최대 9.6 GHz
• 울트라 와이드밴드 (UWB) IQ/IF 신호 생성 2채널, 12 GS/s, 10비트 해상도
• 모든 WiMedia 대역 그룹 (BG1 ~ BG6) 의 직접 RF 생성
• 디스크 드라이브 (마그네틱 / 광학) 읽기 / 쓰기:
• 최대 6Gb/s 데이터 속도 (2점/셀) 또는 42ps 타이밍 해상도
• 혼합 신호 설계 및 시험:
• 2채널 아날로그 플러스 4채널 마커 출력
• 고속, 낮은 지터 데이터 / 펄스 및 시계 소스
• 실제 세계, 이상적 또는 왜곡 된 신호 생성 - 모든 고장, 이상 및 장애 를 포함
• 오실로스코프에서 캡처된 신호의 재생, 전조 효과 추가와 같은 향상
• MathCAD, MATLAB, Excel 및 기타와 같은 타사 도구에서 가져온 파동 형태 벡터
