| 브랜드 이름: | Ando |
| 모델 번호: | AQ6315A |
| MOQ: | 1개 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 1~3 근무일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |

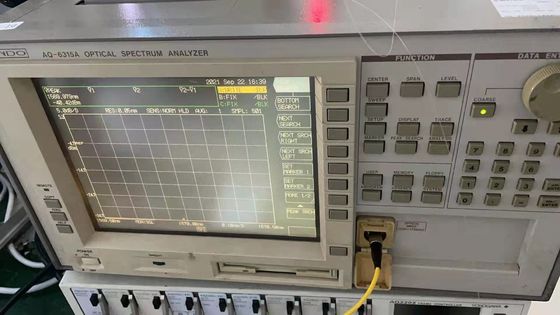

안도 AQ-6315A 광 스펙트럼 분석기
AQ-6515A/-6315B광 스펙트럼 분석기다양한 분야에 첨단 기능을 제공합니다.광원 평가에서손실 파장 특성 측정광학장치, 상당한 업그레이드기본 성능과 기능의이전 AQ-6312A/-6312B 모델, 그들은 포함완전히 새로운 모노크로미터 디자인입니다.-패스/더블-monochrometer 모드를 통과 선택-패스 모노크로미터 모드 동적 범위는훨씬 더 나은 b이전보다 훨씬 더 멀리.-단색 모드를 통과이전 모델과 동일한 광범위한 응용 프로그램을 지원합니다.-6315A/-6315B, 가져오는당신의 작업에 첨단 Ando 스펙트럼 분석기 기술의 전체 선택ew 표준산업에 대한 것입니다.
주요 특징
다양한 분석 기능 WDM 및 기타 광 장치 (LD, LED, FBG, 등) 의 분석 기능. 높은 파장 정확성 1550 nm 대역에서 ± 0.05 nm 파장 정확성을 제공하며 ± 0.02nm 파장 선형성, 특히 WDM 장치에 유용하게 사용되는데, 예를 들어 고정밀 손실 파장 특성 평가.모노크로메이터 선택 모드 모노크로메이터 모드는 측정 응용 프로그램 요구 사항에 맞게 단일 통과 또는 이중 통과로 설정할 수 있습니다.High sensitivity over a wide band Covers from 350nm to 1750nm and noise level has been suppressed to allow the AQ-6315A/-6315B to measure light at down to –90BmLow polarization dependency Polarization dependency has been slashed to ±0.05dB, 광학 증폭기 가이드와 다른 중요한 측정의 정확한 측정이 가능합니다. 높은 수준의 정확성 ±0.3dB 내의 정확성. 높은 전력 측정: 최대.+20dBm (100mW) 광학 증폭기에서 나오는 높은 전력 출력도 광학 약소 없이 직접 측정할 수 있다..05nm. 광출력 제공 (AQ6315B 만) 광 대역 통과 필터로 사용할 수 있습니다. 세 개의 개별 추적 메모리 펄스 된 빛이 측정 될 수 있습니다9.4 인치 컬러 LCD
사양
| 단선 모노크로마터 모드 | 듀플 패스 모노크로마터 모드 |
적용 가능한 섬유
| SM ~ 800μm 지름의 섬유 | SM, GI (50/62.5μm) |
측정 파장 범위
350~1750nm
파장 범위
0~1500nm
파장 정확성
0.5nm (25 ± 5°C, 10/125 SM 섬유)
±0.05nm (1510~1570nm, 10/125SM 섬유)
파장 선형성
±0.02nm (1510 ~ 1570nm, 10/125 SM 섬유) [1]
파장 재현성
±0.005nm (1분)
파장 해상도
00.05~10nm
측정 레벨 범위 [2]
| -90 ~ +20dBm (1000 ~ 1600nm) -85 ~ +20dBm (600 ~ 1000nm) -75 ~ +20dBm (350 ~ 1750nm) |
-85 ~ +20dBm (1200 ~ 1600nm) -80 ~ 20dBm (600 ~ 1200nm) -65 ~ +20dBm (350 ~ 1750nm) |
레벨 정확성 [3]
±0.3dB (633/1310/1550nm에서)
양극화 의존성 [4]
| ±0.1dB (1310/1550nm에서) | ±0.05dB (1310/1550nm에서) |
선형성 [5]
±0.05dB (0~-40dBm), ±0.2dN (0~60dBm)
레벨 스케일
0.1에서 10dB/div 그리고 선형
동적 범위 (광등 수준) [6]
| 40dB (± 1nm, 633/1152/1523nm) 35dB (± 0.5nm, 633/1152/1523nm) |
70dB (± 1nm, 633/1152/1523nm) 60dB (± 0.5nm, 633/1152/1523nm) |
스파이 시간 [7]
0.5초 이하 (전역 500nm 이하), 2.5초 이하 (전역)
기능
측정
자동 측정, 마커에서 마커까지 스웨이프 측정, 평균화, 펄스 빛 측정 기능. 전력 계기 기능
표시
3D 디스플레이, 스플릿 (두중) 디스플레이
개인 3개의 추적 기억
최대/분. 유지, 데이터 계산 (약수, 빼기, 분수), 정상화,주류, 곡선 적합 표시, 전력 밀도 표시 기능, dBm/km, % 레벨 스케일
데이터 분석
피크/바닥 검색, 스펙트럼 너비 검색, SMSR 검색, 마커에서 마커 전력 측정 기능, 광 증폭기 NF 측정 기능, 색 분석 기능, WDM 분석 기능톱니 너비 측정 기능
다른 것
프로그램 함수 (200 단계 × 20 프로그램), 파장 캘리브레이션 함수, 달력/일기 함수, 도움말 함수, 사용자 키 정의 함수, 라벨 함수
광출력 [8]
| 해상도 설정 범위: 0.05~10nm 삽입 손실: 20dB 이하 (1310/1550nm) 광섬유: GI 50/125μm |
기억력
FDD-Traces, 분석 데이터 및 프로그램 3.5인치 FD (1.2/1.44 Mbyte)
내부 메모리 - 추적 및 측정 조건 (32개의 추적), 20개의 프로그램
데이터 출력
프린터-고속 내장 프린터
XY 플롯터로 플롯터-디렉트 출력

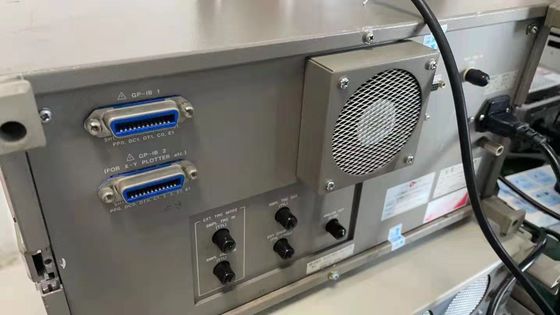

인터페이스
GP-IB-2 포트
다른스웨이프 트리거 입력 (TTL), 샘플 트리거 입력 (TTL), 샘플 트리거 출력 (TTL) 샘플 활성화 입력 (TTL), 270Hz 출력 (TTL), 아날로그 출력 (0-5V), 비디오 출력 (VGA 호환)
표시
9.4인치 컬러 LCD, 해상도 640×480 점
광적 입력 연결 장치
FC (표준) SC, D4, W/E, ST, DIN 등
전력 요구 사항
AC100V ~ 120V, 200V ~ 240V, 48 ~ 83Hz, 약 200VA
환경
| 작동 온도: 5°C ~ 40°C 저장 온도: -10°C ~ 50°C 습도: 80% 이하 (집화 없이) |
크기와 질량
약 425 (W) × 222 (H) × 450 (W) mm, 약 30kg
참고문서
| 장치 어댑터, 액체 측정용 쿼츠 셀, 평행 빔 마운트 및 백색 빛 소스가 선택 사항입니다. 판매자와 별도로 문의하십시오. *이 사양은 1997년 10월 이후에 공급된 제품입니다. 참고: [1] 전원을 켜고 2시간 이상 따뜻하게 한 후, 1523nm HE-NE 레이저로 파장 캘리브레이션 후 24시간 이내에. [2] 25°C ± 5°C. 해상도 0.5nm 이상. [3] 10/125 SM 섬유, 25°C ± 5°C, 입력 수준 -30dBm 이상 [4] 10/125 SM 섬유, 25°C ± 5°C, 해상도 0.5nm 이상 [5] 25°C ± 5°C, 민감도는 높습니다. [6] 10/125 SM 섬유, 25°C ± 5°C, 해상도 0.05nm, 높은 계층 및 낮은 계층 하모닉을 제외한 [7] 단일 추적 디스플레이, 샘플링 포인트: 501, 감수성 NORMAL HOLD. 평균 시간: 1, 전체 스펜을 제외한 스파이 범위 내의 분사 순서의 변화가 없습니다. [8] AQ6315B만 사양은 통지 없이 변경될 수 있습니다. |
우리 서비스
제조부터 배송까지
1우리의 제품 또는 가격과 관련된 귀하의 문의는 24시간 내에 응답됩니다.
2잘 훈련된 경험 많은 직원들이 여러분의 모든 질문에 영어로 대답합니다.
3독보적인 디자인과 현재 모델에 대한 배급 선박이 제공됩니다.
4당신의 판매 영역, 디자인 아이디어 및 모든 개인 정보를 보호합니다.
FAQ
1캐나다나 호주로 배송할 수 있나요?
그래요. 전 세계로 주문을 보내죠.
2어떤 배달 방법을 사용하시나요?
우리는 EMS,DHL,FedEx,UPS,TNT로 배송할 수 있습니다. 보통 배송시간은 4~7일입니다.
3지불 기간은 얼마인가요?
배송 전에 T/T 지불.
4어떻게 다른 질문을 할 수 있을까요?
온라인에서 연락하거나 아래에서 메시지를 남길 수 있습니다.
|
|
