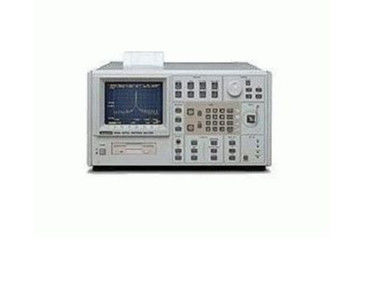

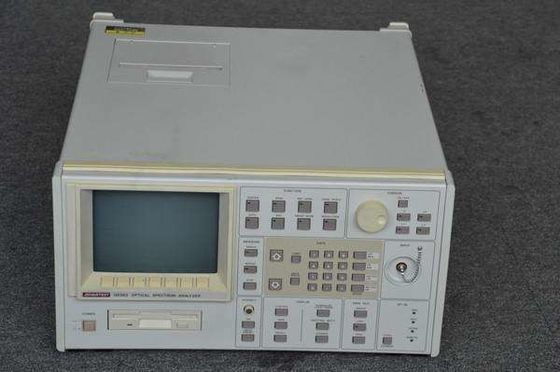

• Q8383은 Advantest의 광학 분석기입니다.광학 분석기라고도 하는 광학 스펙트럼 분석기는 광원의 전력을 측정하는 정밀 기기입니다.이 전자 테스트 장비는 지정된 파장 범위에 걸쳐 전력 분포를 모니터링하기 위한 것입니다.측정값을 그래프로 표시합니다. 여기서 전력은 수직 스케일이고 파장은 수평 스케일입니다.

추가 기능:

• 광증폭기용 편파 의존도가 낮은 광 스펙트럼 분석기
• 전력 측정
• 맥박광 측정

스펙트럼 값

• 파장: 550~1750nm
• 분해능(반치폭): 0.1~5nm, 1/2/5스텝
• 측정 정확도: ±0.2nm
• 측정 원리: 편광 보상 이중 통과 모노크로메이터
• 범위: 1 ~ 1200nm, 0nm

수준

처리

• 측정 시간: 200nm 스팬의 경우 0.8초
• 메모리: 32개 곡선, 10개 기기 설정, 3 ½" 디스크 드라이브
• 증폭기 분석(EDFA): 잡음 지수, 자발 방출, 전력, 이득;X dB 대역폭, 피크 파장 등

인터페이스

• 광 커넥터: 광섬유에 접촉하지 않는 FC
• 리모콘: IEC625(IEEE488)
• 프린터: 내장 프린터(표준) 또는 IEC/IEEE 버스를 통해 플로터로 출력

일반 데이터

• 전원 공급 장치: 90~250V, 48/66Hz, 180VA
• 치수(W x H x D);무게: 424mm x 221mm x 450mm;29kg

Advantest Q8383은 이중 통과 모노크로메이터와 극도로 낮은 편광 의존성을 갖춘 고급 스펙트럼 분석기입니다.사용된 특수 방법 덕분에 ±0.05dB의 값을 보장할 수 있으며 일반적인 값은 0.02dB만큼 낮습니다.

분해능 대역폭의 높은 정확도와 함께 Q8383을 사용하여 정확한 전력 측정을 수행할 수 있습니다.

이러한 모든 기능 덕분에 Q8383은 EDFA(Erbiumdoped Fiber Amplifiers)에 이상적인 측정 장비입니다.특수 측정 기능을 사용하면 증폭기 입력 신호와 증폭기 출력 신호를 간단히 비교하여 잡음 지수, 게인 및 자발적 방출을 결정할 수 있습니다.물론 이러한 모든 기능은 레이저 다이오드, LED 및 기타 광원의 측정에도 큰 이점이 있습니다.곡선 피팅 함수는 가우시안 분포를 방출 스펙트럼에 피팅하여 전기발광 특성을 직접 보여줍니다.이는 EDFA(Erbium-Doped Fiber Amplifiers) 및 LD 측정에 유용한 도움이 됩니다.펄스광을 위한 특수 기능을 통해 광섬유 링 및 Soliton 전송 시스템을 측정할 수 있습니다.내부 또는 외부 트리거링이 가능합니다.

측정 시간은 200nm 스팬의 경우 0.8초이며 스팬의 함수에 따라 달라집니다.분해능이 5nm인 광대역 소스에 대해 가장 높은 감도가 달성되는 반면, 협대역 소스(레이저)는 분해능 대역폭이 좁은 경우에도 잡음 수준까지 안정적으로 분석할 수 있습니다.백색 광원과 함께 정규화 기능을 사용하면 광학 필터 및 섬유의 전송 및 손실 특성을 직접 측정할 수 있습니다.

증폭기 분석 외에도 오버레이 표시, 메모리 내용과의 비교, 두 개의 개별 다이어그램 표시(분할 화면), 파워 미터 기능, 여러 마커 사용, 정규화 및 전송 손실의 직접 판독과 같은 다양한 디스플레이 모드 자동 대역폭 분석(예: RMS 및 포락선 방법에 대한 반값 폭 측정), 곡선 맞춤 및 기타 여러 기능은 분석기 작동을 용이하게 하고 IEC/IEEE 버스를 통해 분석을 단순화합니다.

표준 내장 디스크 드라이브는 저장 매체로 사용됩니다.저장된 바이너리 데이터는 MS-Windows에서 적절한 프로그램으로 분석하여 문서로 복사하여 인쇄할 수 있습니다.고속 내장 열전사 프린터는 8초 이내에 모든 설정 매개변수와 함께 측정 결과의 하드카피를 제공합니다.
