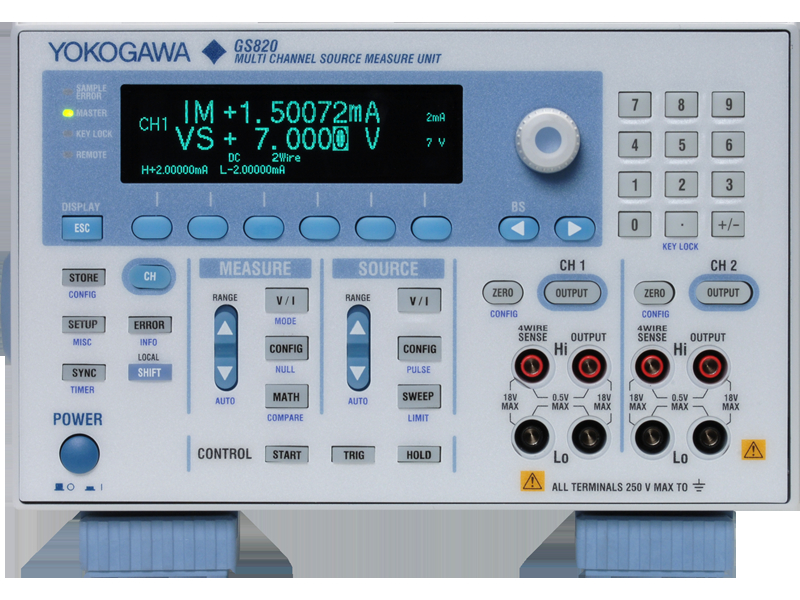

YOKOGAWA GS820 멀티 채널 소스 측정 장치 (중고)

YOKOGAWA GS820 멀티 채널 소스 측정 장치

설명 전압 소스 및 전류 측정(VS & IM) 전류 소스 및 전압 측정(IS & VM)

소스 작동(전류 소스) 및 싱크 작동(전류 싱크)으로 구성된 4사분면 작동은 최대 7V 및 3.2A 또는 18V 및 1.2A 범위에서 사용할 수 있습니다. 출력 및 측정 해상도는 5.5자리입니다. 다른 기능은 다음과 같습니다.

• 절연된 2채널 소스 및 측정 기능
• 소스 및 측정 범위:

18V 모델: 7V 및 3.2A 또는 18V 및 1.2A
50V 모델: 20V 및 1.2A 또는 50V 및 0.6A

• 극소 전류 범위 200nA에서 1pA 해상도
• 100 μs 간격으로 최대 100,000포인트로 구성된 임의 파형 생성
• 마스터-슬레이브 동기화 링크를 통한 채널 확장
• 빠른 테스트 속도
• 16비트 디지털 I/O(모델 765602/12)

±50V(출력 전류 ±0.6A 이하) ±20V(출력 전류 ±1.2A 이하)소스 작동(전류 소스) 및 싱크 작동(전류 싱크)으로 구성된 4사분면 작동이 가능합니다. 출력 및 측정 해상도는 5.5자리입니다. 응용 분야에 따라 두 가지 모델을 사용할 수 있습니다.

18V 모델(765601/02)

전압 범위

• 200mV, 2V, 7V 및 18V

최대 출력 전류:

• 최대 출력 전압:

전류 범위:

• 의

±50V(출력 전류 ±0.6A 이하) ±20V(출력 전류 ±1.2A 이하)±18V(출력 전류 ±1.2A 이하) ±7V(출력 전류 ±3.2A 이하)

• GS820에는 각 채널이 정전압 소스 VS, 정전류 소스 IS, 전압계 VM 및 전류계 IM으로 구성된 두 개의 아날로그 채널이 장착되어 있습니다.

±50V(출력 전류 ±0.6A 이하) ±20V(출력 전류 ±1.2A 이하)200mV, 2V, 20V 및 50V

최대 출력 전류:

• ±1.2A(출력 전압 ±20V 이하) ±0.6A(출력 전압 ±50V 이하)

전류 범위: ±50V(출력 전류 ±0.6A 이하) ±20V(출력 전류 ±1.2A 이하)

• 최대 출력 전압:

±50V(출력 전류 ±0.6A 이하) ±20V(출력 전류 ±1.2A 이하)구조 및 기능

• 의

YOKOGAWA GS820

• GS820에는 각 채널이 정전압 소스 VS, 정전류 소스 IS, 전압계 VM 및 전류계 IM으로 구성된 두 개의 아날로그 채널이 장착되어 있습니다.

두 개의 소스 측정 채널은 절연되어 있습니다.

소스 및 측정 기능 전압 소스 및 전류 측정(VS & IM)전류 소스 및 전압 측정(IS & VM)

전압 소스(VS)
전류 소스(IS)

전압계(VM)

• 전류계(IM)
• 저항계(IS&VM)
•  이러한 기능은 각 채널에 대해 선택하여 임의의 기능 조합을 형성할 수 있습니다.
• 로컬 감지 및 원격 감지 간 전환을 통해 2선식 시스템 또는 4선식 시스템의 전압 감지를 허용합니다.
• *1: 테스트 대상 장치
• *2: DUT 전압 측정용
• 소스 및 측정 기능의 조합

두 채널의 소스 및 측정 기능의 조합을 통해 다양한 DUT를 테스트할 수 있습니다.
소스 및 측정 타이밍

기본 소스 측정 타이밍
GS820은 내부 타이머 또는 외부 입력 신호와 같은 트리거 입력을 사용하여 생성 및 측정을 수행합니다. 트리거 신호가 수신되면 GS820은 소스 지연 시간이 경과한 후 신호 생성을 시작하고 측정 지연 시간이 주어진 적분 시간 동안 경과한 후 측정을 수행합니다. 측정 적분 시간은 0.001 PLC에서 25 PLC.*² 범위로 설정할 수 있습니다. 또한 GS820은 측정 후 내부 제로 레퍼런스를 측정하고 실시간으로 오프셋 보정을 수행하는 자동 제로 측정 기능을 제공합니다. 자동 제로 측정의 적분 시간은 측정 적분 시간 설정과 같습니다.

다양한 트리거 소스를 사용한 타이밍 설정

GS820을 사용하면 생성 트리거 소스와 측정 트리거 소스를 별도로 설정할 수 있습니다. 생성 트리거 소스에 사용할 수 있는 두 가지 유형의 정주기 타이머와 외부 신호 입력이 있습니다. 이러한 소스 외에도 소스 변경 지점 및 스윕 종료 지점을 측정 트리거 소스로 사용할 수 있습니다. 소스 트리거와 측정 트리거를 별도로 설정할 수 있고 각 채널별로도 별도로 설정할 수 있으므로 다양한 연결 조건 및 타이밍 조합에서 소스 및 측정을 수용할 수 있습니다. 외부 신호 또는 프로그램 이벤트를 사용하여 활성화할 수 있는 보조 트리거도 있습니다. 소스 지연, 측정 지연 및 적분 시간은 각 채널별로 별도로 설정할 수 있습니다.

소스 및 측정의 비동기 작동

GS820에서 사용할 수 있는 다양한 트리거 소스를 통해 소스와 측정을 비동기적으로 실행할 수 있습니다. 아래 그림은 소스 주기에서 여러 측정을 달성하기 위해 소스 및 측정에 별도의 타이머를 사용하는 예입니다.

스윕 기능 1: 사전 설정 스윕

GS820의 전압/전류 생성 블록은 DC 생성 모드 또는 펄스 생성 모드로 작동합니다. 각 생성 모드에는 사용자가 간단한 매개변수를 설정하여 스윕 작업을 수행할 수 있는 연속 출력, 선형 스윕 및 로그 스윕과 같은 사전 설정 작동 모드가 있습니다. 출력 레벨은 각 스윕 모드에서 최소 100-µs 간격*¹으로 변경할 수 있습니다.

*1: 최소 프로그램 주기

100 µs: 측정 기능이 꺼져 있는 경우

500 µs: 측정 기능이 켜져 있고 두 채널이 사용되며 자동 제로가 꺼져 있는 경우

스윕 기능 2: 최대 100,000포인트의 임의 파형 생성 및 제어 매개변수의 동시 스위핑

*1: 최소 프로그램 주기

테스트 시퀀스 편집(자동 테스트 장비에 적용)

GS820을 사용하면 생산 라인에서 자동 테스트에 적합한 테스트 시퀀스를 편집할 수 있습니다. 사용자는 소스 값, 측정 값, 비교에 대한 상한, 비교에 대한 하한, 비교 결과, 제어 비트 출력 등과 같이 자동 테스트에 필수적인 프로그램 fi le 매개변수를 작성할 수 있습니다. 프로그램 fi le이 CSV 형식이기 때문에 널리 사용되는 스프레드시트 응용 프로그램을 사용하여 프로그램을 편집하고 볼 수 있습니다.
측정 결과 파일의 예

스윕 프로그램에 포함될 수 있는 제어 매개변수
