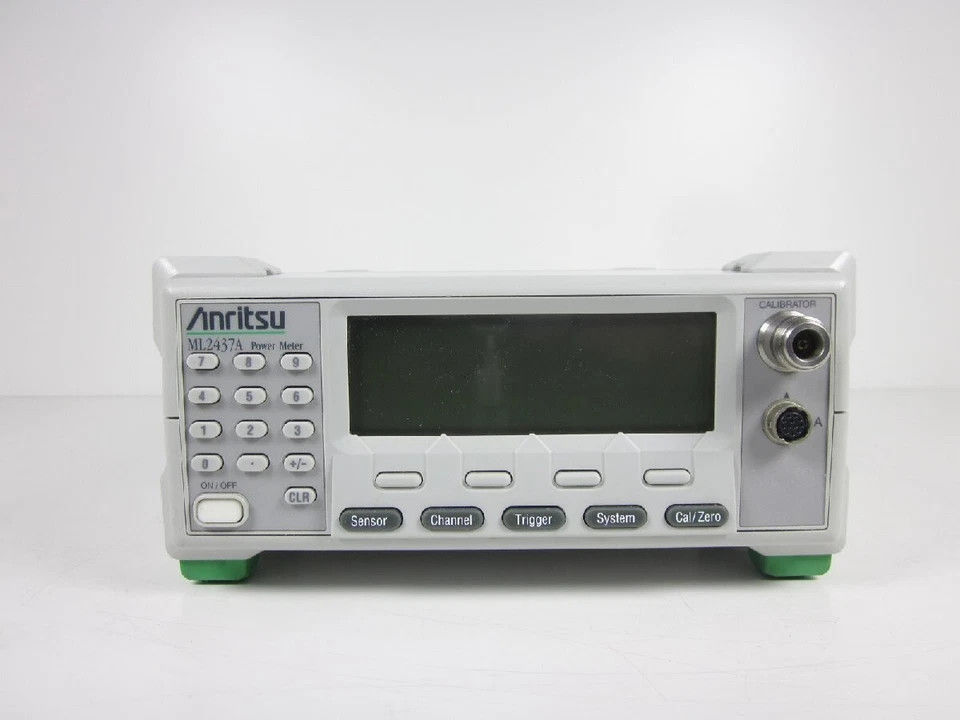

ML2437A 및 ML2438A 전력계수는 열계수의 정확성, 다이오드계수의 속도 및 최고 전력계수의 디스플레이 그래픽의 장점을 결합합니다.결과는 단 하나의 센서로 초당 35K 이상의 샘플링을 수행하고 90 dB 동적 범위를 달성하는 단일 도구입니다.이 미터는 표준 기능으로 그래픽 디스플레이 기능을 포함합니다.견고한 하우징과 선택적 인 고 용량 NiMH 배터리는 현장 서비스 응용 프로그램에 실험실 품질 정확도를 제공합니다.. ML2437A는 하나의 입력을 가지고 있고, ML2438A는 두 개의 입력을 가지고 있다.

특징 안리쓰ML2437A RF 전력 계측기

• 속도와 역학 범위
  90 dB 범위의 MA247xD 시리즈 전력 센서 고 민감도는 -70 dBm에 안정적인 전력 판독에 도달합니다. 35 kHz 샘플 레이트는 셀룰러, PCS 및 기타 펄스 신호를 0.1 msec 해상도로 프로파일합니다.현대적인 커넥터 기술은 50GHz를 통해 향상된 정확성을 위해 업계에서 선도적인 반환 손실을 달성합니다.87 dB 범위의 MA244xD 시리즈 고정도 센서는 MA247xD 시리즈의 전단에 일치 회로를 추가함으로써 반환 손실 성능을 더욱 향상시킵니다.

• 빠른 열 센서
  안리츠의 최신 반도체 처리 기술은 열전력 센서를 생산합니다.커넥터 기술의 개선은 50GHz를 통해 측정 불일치 불확실성을 20GHz에서만 이전에 달성 된 수준으로 줄입니다.제조 기술뿐만 아니라 ML2430A 시리즈의 샘플링 및 DSP 기술은 4ms 상승 및 하락 시간까지 측정 속도를 최적화합니다.
• GPIB 속도
  업계 최고 속도는 평균 설정, 센서 제어 설정, 트리거 조건, 작동 모드, 센서 유형,GPIB 인터페이스 제조업체ML2430A 시리즈는 초당 35k의 샘플링 속도로 프로필 작동 모드를 사용하여 200 데이터 포인트의 고속 폭발을 측정하고 전송 할 수있는 능력을 제공합니다.

• GPIB 에뮬레이션
  오래된 계측기의 99.9% 에뮬레이션을 통해 ML2430A 시리즈는 ATE 시스템 생산성을 향상시킵니다.전형적인 테스트 시스템 속도 개선은 테스트 중에 수행 된 측정 수에 따라 2 ~ 10 배 더 빠른 시스템 속도입니다., 코드 내에서 대기 명령어의 최소한의 사용, 그리고 계측기 모델 모방.

• 발동 제어장치
  트리거와 샘플 컨트롤 없이 고속은 무슨 소용이 있을까요?값비싼 피크 전력 계측기에서 전통적으로 발견되는 데이터 획득 이벤트 활성화 및 트리거 기능은 ML2430A 시리즈에서 표준입니다.. 트리거 지연 및 샘플 통합 시간 각 판독은 직접 운영자에 의해 제어 될 수 있습니다. 트리거 소스는, 연속, 내부, 외부 TTL 및 수동을 포함합니다. 따라서,다른 시험 장비와 동기화를 위해 데이터 획득을 최적으로 제어 할 수 있습니다..
• 파격 프로필 그래픽 디스플레이
  ML2430A는 빠른 신호의 고 해상도를 위해 무작위 반복 샘플링을 특징으로 한다. 시간 영역 그래픽 디스플레이 프로파일은 ∼40 dBm에서 +20 dBm의 전력 범위에서 펄스 신호를 표시한다.35 kHz 샘플링 속도는 TDMA를 포함한 셀룰러 및 PCS 신호의 명확한 전력 프로파일을 생성합니다., PHS, GSM, 그리고 DCS-1800. 펄스 최고 전력은 커서 평균을 사용하여 쉽고 반복적으로 측정됩니다.GPIB 속도에서 읽기 모드에서 80 dB 이상의 동적 범위를 측정하는 펄스 최상 전력.
• 전력 대 시간 그래픽 디스플레이
  가장 일반적인 전력 계측기 ATE 프로그램 유형 중 하나는 RF 전력 대 일부 자극의 그래프입니다.전력 대 시간 모드는 시간 / 온도와 함께 증가 및 출력 전력 변화를 모니터링하기 위해 스트립 차트 스타일 디스플레이입니다., 공급 전압 또는 구성 요소 허용량. 서비스 응용 프로그램에서,전력 대 시간 모드 속도 휴대 전화에서 간헐적인 스위치 또는 비정상적인 전력 제어와 같은 비정상적인 조건의 문제 촬영전력 대 시간 모드는 RF 전력 변동의 명확한 스트립 차트 표시를 제공합니다.
• 평행 프린터 커넥터
  많은 데스크젯 시리즈 프린터는 벤치 또는 현장에서 성능을 빠르게 문서화하기 위해 ML2430A 시리즈에 직접 연결 할 수 있습니다.트리거 및 평균 설정은 표시 인쇄와 함께 나열됩니다따라서 DUT (시험 중인 장치) 이상에 대한 증거는 빠르게 복제 될 수 있으며, 엔지니어들은 최소한의 시간 투자로 문제를 해결할 수 있습니다.

추가 사양 의 안리쓰ML2437A RF 전력 계측기

• 90 dB 동적 범위
  통신 산업의 전형적인 ATE 시스템은 60에서 80 dB의 동적 범위에서 작동합니다. MA247xD 시리즈의 90 dB의 동적 범위는 두 개의 50 dB 센서를 대체합니다.더 나아가 RF 스위치는 더 이상 두 센서에 필요 없습니다이것은 소프트웨어 제어의 복잡성을 줄이고 테스트 실행을 더 빠르게합니다.
• 센서 EEPROM
  모든 MA24xx 시리즈 센서는 캘리브레이션 요인 데이터와 주파수의 저장을 위해 내부 EEPROM을 갖추고 있습니다. 이것은 파워 미터를 자동으로 인터폴하고 판정을 할 수 있습니다.정확성 및 편의성 향상.
• 높은 신뢰성
  견고한 폴리 카보네이트 차체 설계 손잡이 떨어지는 충격 및 거친 현장 치료. 환기 구멍이 없습니다. 따라서 계측기는 스프래치 저항적입니다.앞 표지판과 부드러운 케이스는 추가 환경 보호를 위해 선택적입니다.전력 센서도 거친 조작을 위해 견고합니다.
• 정확성 향상
  불일치 불확실성은 일반적으로 가장 큰 오류 원천입니다. MA24xx 시리즈 전력 센서는 센서 반환 손실에서 전형적으로 5 ~ 6 dB 개선을 제공합니다.일반적으로 불일치 불확실성을 절반으로 줄입니다.MA244xD 시리즈의 고정도 센서는 더 이상 5에서 6 dB로 반환 손실을 개선하는 일치 패드를 통합하여 다시 반으로 불일치 불확실성을 감소시킵니다.
• 경로 손실 보정을 위한 오프셋 테이블
  진압기, 결합기, 케이블, 스위치 및 다른 테스트 설정 장치의 진정한 주파수 응답을 보상하면 측정 정확도가 향상됩니다.ML2430A 시리즈는 전통적인 고정 dB 오프셋 기능 외에도 저압 대 주파수의 오프셋 테이블을 사용할 수 있습니다.전력 센서 연결이 새로운 1N 시리즈 광대역 전력 제한기에 앞서면 오프셋 테이블은 주파수 응답을 보상합니다. 따라서 조합은 정확한,연소 방지 센서.
• 소프트키 메뉴 제어
  소프트키 메뉴는 사용자 인터페이스를 이해하기 쉽게 함으로써 기기 제어를 단순화합니다. 수치 키보드는 운영자 인터페이스를 단순화합니다.
• 배터리
  옵션 NiMH ′′Smart′′ 배터리는 일반적인 8 시간 운영 일 동안 높은 충전 밀도를 지원합니다. 정확한 연료 측정, <2 시간 빠른 충전 사이클,그리고 NiCd 스타일 메모리 효과의 제거는 이 배터리 기술의 편의성을 더욱 향상시킵니다..
• 볼트 미터
  ML2430A 시리즈는 또한 고속 전압 측정을 지원합니다. 후면 패널 BNC는 전압을 측정하거나 자동 센서 캘리브레이션 인수 교정을 지원하는 V / GHz 입력으로 작동합니다.

사양 및 속성안리쓰 ML2437A RF 전력 계측기

옵션 목록안리쓰 ML2437A RF 전력 계측기
