제품 세부 정보

집 상품

Teseq CDN 3425 용량 결합 클램프 주파수 범위 150 kHz ~ 230 MHz

Name: Teseq CDN 3425 용량 결합 클램프 주파수 범위 150 kHz ~ 230 MHz
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: CDN 3425
Availability: InStock

브랜드 이름:	Teseq
모델 번호:	CDN 3425
MOQ:	1 세트
가격:	협상 가능
배달 시간:	5-8 work days
지불 조건:	T/T

자세한 정보

제품 설명

자세한 정보

Place of Origin:

Switzerland

인증:

Capacitive Coupling Clamp

문서:

CDN_3425_User_Manual_c7db2d...1).pdf

제품 이름:

용량 성 커플 링 클램프

brand:

Teseq

Condition:

Pre-Owned

Functions:

Tested, in Full Working Conditions

주파수 범위:

150 kHz ~ 230MHz

Packaging Details:

carton

공급 능력:

재고 중

강조하다:

Teseq 용량 결합 클램프

CDN 3425 접착장

CDN 3425 용량 결합 클램프

제품 설명

Teseq CDN 3425 용량 결합 클램프

주요 사양Teseq CDN 3425 용량 결합 클램프

주로 데이터 라인에 번스 / EFT 펄스를 연결하는 데 사용됩니다. 또한 CDN가 없는 메인 라인에 사용할 수 있습니다. 예를 들어 200 A 이상의 고 전류 라인.
EN 61000-4-6 및 다른 EMC 표준에 따라 면역 테스트를 수행하도록 설계되었습니다.
RF 장애 신호를 전선 (전력 선, 데이터 선 등) 에 가전 접촉 없이 주입한다.

주파수 범위:150 kHz~230 MHz (일반적인 면역 테스트 요구사항을 포함합니다.)

결합 용량:클램프 설계로 용량 결합: 100pF ~ 200pF (케이블 기하학 및 설정에 따라)

임피던스:150 Ω 명소 임피던스 (RF 면역에 대한 표준 테스트 설정과 일치합니다.)

최대 시험 전압/전류: 최대 200V RMS (시험 설정 및 안전 지침에 따라)

전형적인 EMC 테스트 수준에 호환되는 운용 전류

기계 설계: 30mm 지름 이하의 케이블을 위한 조절 가능한 클램프.

외적인 간섭을 최소화하기 위해 보호된 주택을 가진 견고한 구조입니다.

커넥터: 입력: BNC 또는 N 타입 (강성기에서 RF 입력).

출력: 테스트 중인 케이블에 직접 연결.

호환성: RF 증폭기 및 테스트 시스템 (예를 들어, Teseq NSG 3000 시리즈 또는 동등) 과 작동합니다.

자동차, 산업 및 소비자 전자제품 EMC 테스트에 사용됩니다.

표준 준수:전도 면역에 대한 EN 61000-4-6, IEC 61000-4-6 및 CISPR 사양을 충족합니다..

일반적인 응용 프로그램Teseq CDN 3425 용량 결합 클램프

전기/전자 장치에 대한 RF 유도 장애에 대한 면역 테스트
사전 준수 및 완전한 준수 EMC 테스트 실험실 또는 생산 환경에서.
자동차 부품 시험 (예: ISO 11452-4)

부속품의Teseq CDN 3425 용량 결합 클램프

IEC 61000 - 4 - 4 Ed 3.0 (2012) 에 명시된 선택적 인 INA 3425 캘리브레이션 키트
선택적인 INA 3825 안전 덮개, NSG 3000 시리즈 발전기에 연결할 수 있습니다.

기술 특성의Teseq CDN 3425 용량 결합 클램프

연결 용량: 클램프와 그 안에 배치된 케이블 사이의 결합 용량은 케이블 특성에 달려 있습니다.
운영 환경: 환경 보호를 위해 차단된 공간에서 작동하는 것이 좋습니다. EUT (시험 중인 장비) 와 주변 장치의 거리는 표준에 명시되어 있어야합니다.그것은 지구 평면과 좋은 넓은 영역의 접촉을 필요로 합니다.고립되지 않은 케이블에 대한 테스트는 허용되지 않습니다.
연결: 제공된 HV 펄스 케이블을 EFT/Burst 발생기의 펄스 출력으로 연결합니다.장착 케이블을 발전기의 장착 입력 장치에 연결하고 CDN 3425을 덮기 위해 INA 3825을 사용하여 장착 스위치를 활성화하십시오 (뒤쪽 - 중).

우리의 서비스:

1제조부터 배송까지

2우리의 제품 또는 가격과 관련된 귀하의 문의는 24시간 이내에 응답됩니다.
3잘 훈련되고 경험이 풍부한 직원이 모든 문의에 영어로 답변합니다.
4- 배급 선박은 당신의 독특한 디자인과 우리의 현재 모델에 대한 제공됩니다.
5판매 부지, 디자인 아이디어 및 모든 개인 정보 보호

FAQ:

1캐나다나 호주로 배송할 수 있나요?

그래요. 전 세계로 주문을 보내죠.

2어떤 배달 방법을 사용하시나요?

우리는 EMS,DHL,FedEx,UPS,TNT를 통해 추적 번호로 배송할 수 있습니다. 일반적인 배송 시간은 4-7 일일입니다.

3지불 기간은 얼마인가요?

100% T/T 납부 배송 전에.

4어떻게 다른 질문을 할 수 있을까요?

온라인에서 연락하거나 아래 메시지를 남길 수 있습니다.

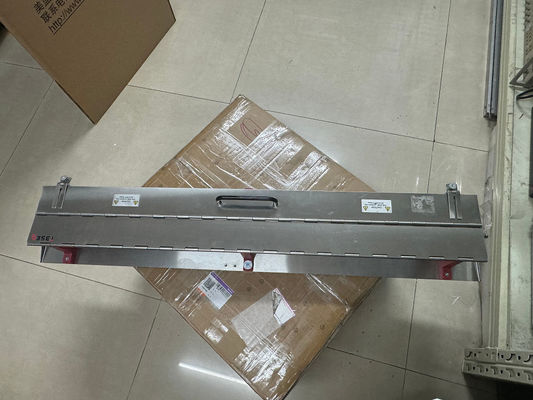

Teseq CDN 3425 용량 결합 클램프 주파수 범위 150 kHz ~ 230 MHz 0

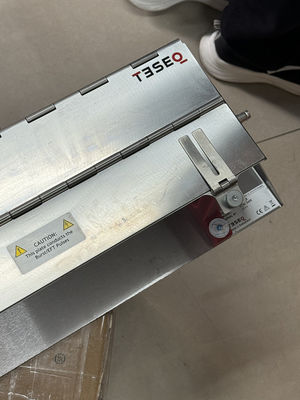

Teseq CDN 3425 용량 결합 클램프 주파수 범위 150 kHz ~ 230 MHz 1

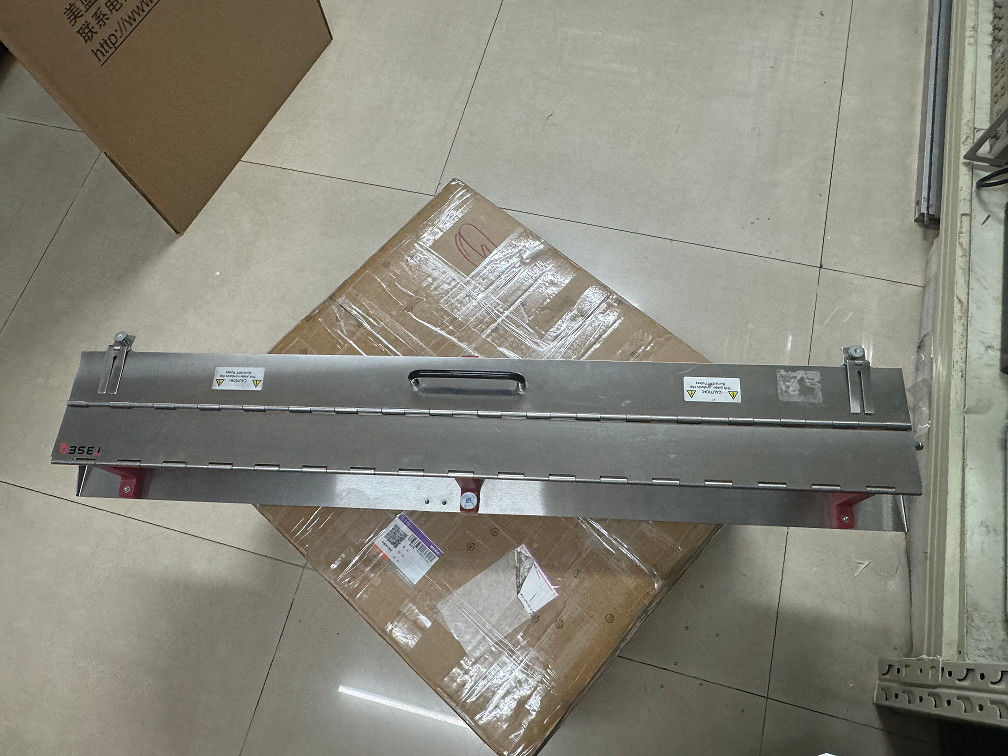

Teseq CDN 3425 용량 결합 클램프 주파수 범위 150 kHz ~ 230 MHz 2
