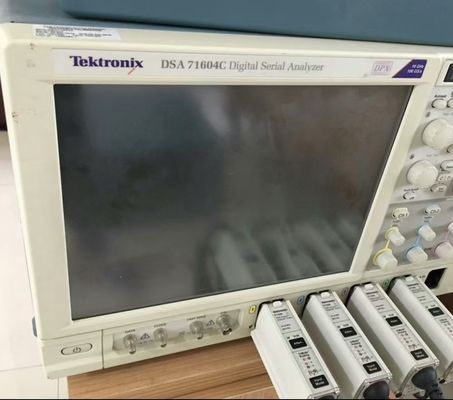

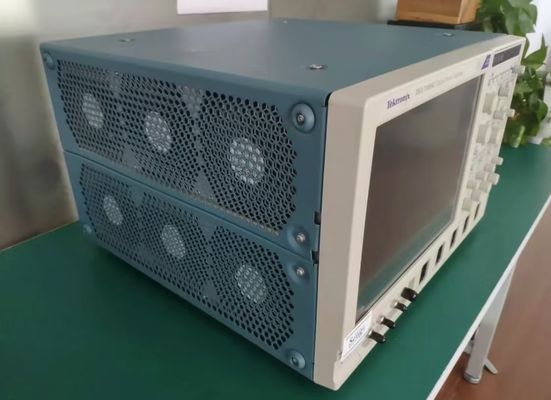

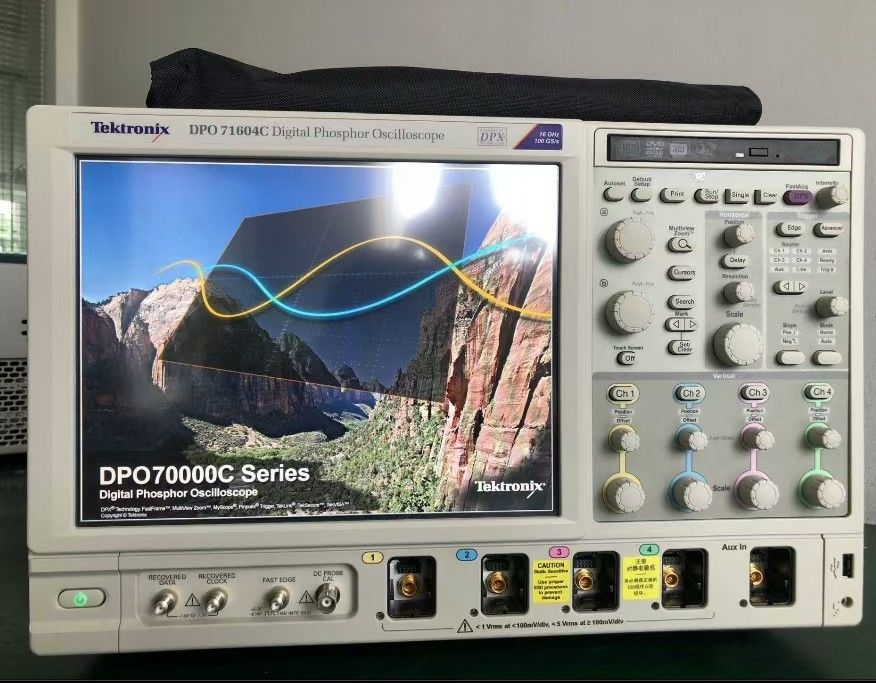

테스트된 Tektronix DPO71604C DSA71604C 16 GHz 100 GS/s 4채널 디지털 오실로스코프

테크트로닉스 DPO/DSA71604C의 설명

오늘날의 고속 시리즈 표준을 개발하기 위해, DSA70000 디지털 시리즈 분석기는 효율적으로 디자인 과제를 해결하기 위해 당신의 타협하지 않는 고성능, 전용 솔루션입니다.

DSA70000 시리즈는 DPO70000 실시간 디지털 광소 오실로스코프와 동일한 첨단 기술을 기반으로 한 새로운 세대의 실시간 디지털 일련 분석기입니다.초고속 연쇄 기술이 점점 더 보편화됨에 따라, 더 많은 디자이너들이 고도의 고속 시리즈 디자인을 검증, 특성화, 디버깅 및 테스트하기 위해 사용하기 쉽고 완전하고 전용 솔루션을 찾고 있습니다.DSA70000 시리즈는 특별히 설계자가 직면하는 도전적인 고속 시리즈 설계 문제를 해결하는 것을 목표로합니다., 확장 된 고속 일련 데이터 영역 전문 지식을 포괄하여 특이한 신호 획득 성능, 운영 단순성,그리고 DPO70000 시리즈의 비교할 수 없는 디버깅 도구또한 확장 된 분석 도구를 갖추고 있으며, 전문 기기에서 고속 일련 신호 분석 및 준수 측정을 가능하게합니다.

DSA70000 시리즈 분석기는 측정 결과에 대한 신뢰를 보장하기 위해 Tektronix 오실로스코프의 신호 충실성을 제공합니다. 모든 모델, 모든 채널에서 높은 샘플 비율,더 많은 신호 디테일을 캡처하기 위해, 불완전성, 빠른 가장자리), 4, 6 및 8 GHz 모델의 4 채널 모두에서 25 GS / s, 12 GHz 모델의 4 채널 모두에서 50 GS / s5, 16 및 20 GHz 모델, 대역폭 향상뿐만 아니라 가장 낮은 jitter 소음 바닥과 수직 정확도 매우 정확한 측정.

DSA70000 시리즈는 더 많은 해상도와 더 긴 시간 순서를 제공하기 위해 업계에서 가장 긴 인수를 제공합니다.또는 4개의 채널에서 100M 샘플까지 선택적으로, 6, 8 GHz 모델, 12 채널에 대한 모든 네 채널에 200 M 샘플.5이 깊은 기록 길이를 쉽게 관리하고 MultiView ZoomTM 기능을 통해 여러 파형 세그먼트의 상세한 비교 및 분석을 제공합니다.

DSA70000 분석기는 DPO70000의 DPX 기술을 공유하고 있으며 초당 300,000개 이상의 파형 캡처 속도를 제공할 수 있습니다.DSA70000 시리즈는 FastAcq 인수 모드를 통해 디자인을 깨뜨릴 수 있는 이러한 간헐적인 오류 이벤트를 캡처핀포인트® 트리거를 통해 DSA70000 시리즈는 또한 더 이상의 분석을 위해 복잡한 신호의 섹션을 격리 할 수 있습니다.

일련 아키텍처 디버깅을 위해, DSA70000 시리즈는 NRZ 일련 패턴 트리거 및 프로토콜 디코딩을 내장 시계 복구로 갖추고 있습니다. 그것은 시계 신호를 복구합니다.전환을 식별합니다., 그리고 문자 및 다른 프로토콜 데이터를 디코드합니다. 당신은 편리한 분석을 위해 그들의 단어로 디코드 캡처 비트 시퀀스를 볼 수 있습니다 (8b/10b 및 다른 암호화된 일련 데이터 스트림),또는 당신은 캡처하는 일련 패턴 트리거에 대한 원하는 암호화된 단어를 설정할 수 있습니다. 마지막으로, 당신은 무작위 jitter를 제거하기 위해 6.25 Gbps까지 긴 일련 테스트 패턴 획득을 동기화 할 수 있습니다. DSA70000 시리즈는 3.125 Gbps까지 일련 표준을 커버합니다.

DSA70000 시리즈는 가장 높은 정확도의 jitter 및 타이밍 측정과 포괄적인 분석 알고리즘을 갖추고 있습니다. 좁은 타이밍 마진은 안정적이고 낮은 jitter 디자인을 요구합니다.당신은 하나의 샷 인수에서 모든 유효한 펄스로부터 연속 시계 주기에 걸쳐 jitter 측정을 할 수 있습니다여러 가지 측정 및 트렌드 그래프는 변동 조건에서 시스템 시기를 빠르게 보여줍니다.또한 Random Jitter와 Deterministic Jitter 분리, 그리고 10의 비트 오류 비율에서 총 Jitter 측정-18세

통신 마스크 테스트는 일련 통신 표준의 준수 여부를 확인하기위한 마스크의 완전한 포트폴리오를 제공합니다. 156 표준 마스크 ITU-T (1.544 Mbps에서 155 Mbps) / ANSI T1.102 (1.544 Mbps에서 155 Mbps까지); 이더넷 IEEE 802.3; ANSI X3.263 (1.544 Mbps에서 3.125 Gbps XAUI); 소넷/SDH (51.84 Mbps에서 2.4883 Gbps); 파이버 채널 (133 Mbps에서 4.25 Gbps*)1) 인피니밴드 (2.5 Gbps); USB (12 Mbps에서 480 Mbps까지); 연쇄 ATA (1.5 Gbps, 3 Gbps); 연쇄 연결 SCSI (1.5 Gbps, 3.0 Gbps); IEEE 1394b (491.5 Mbps에서 1.966 Gbps까지); 빠른 I / O (1.25 Gbps에서 3.125Gbps)OIF 표준 (2.488Gbps에서 3.11Gbps까지); PCI 익스프레스 (2.5Gbps).

정확하고 간단하고 사용자 정의 가능한 물리 계층 테스트 고속 일련 표준. 산업 표준, 아날로그 검증 및 준수 테스트 (전면 사이드 버스, PCI 익스프레스,FB-DIMM, Serial ATA, Serial Attached SCSI, Fiber Channel, XAUI, IEEE1394b, RapidIO) 는 장치의 상호 운용성을 보장하는 데 중요합니다.특허 등록된 실시간 (RT-Eye®) 시계 복구 및 눈 렌더링은 표준 특정 시계 복구 기능을 제공합니다., 전환 및 전환 비트 및 정확한 jitter 측정 및 de-중력 측정에 대한 고정도 눈 다이어그램.통과/실패 파형 마스크와 측정 한도 테스트를 구성하는 표준별 준수 및 분석 모듈은 PCI Express (오프션 PCE) 의 옵션으로도 제공됩니다., Serial ATA 및 SAS (선택 SST) 를 위해 FB-DIMM (Fully Buffered - Dual Inline Memory Module) (선택 FBD) 또는 InfiniBand (선택 IBA)

4채널 오실로스코프는 16GHz 대역폭과 최대 실시간 샘플링 속도는 100GS/s입니다.스코프의 긴 기록 길이는 최대 10 M (DSA에 대한 20 M) 로 고 해상도뿐만 아니라 장기간 파형 캡처를 제공합니다.우수한 신호 대 소음 비율과 우수한 신호 무결성은 측정 결과에 대한 신뢰를 보장합니다.

스코프는 또한 원인을 고립하고 고장난 하위 시스템을 디버깅 할 수 있습니다. 스코프의 FastAcq의 높은 파형 캡처 비율로,사용자는 또한 간헐적 신호 이상 현상을 빠르게 식별할 수 있습니다. 복잡한 트리거 모드를 사용하여 격리 할 수 있도록 장애의 성격을 밝혀 시간 또는 심지어 하루를 절약합니다.핑포인트 트리거는 신호 무결성 문제나 버스 충돌로 인한 신호 실행이나 장애와 같은 드문 이벤트를 캡처하고 분석하고 제거 할 수 있습니다.

옵션 목록

20XL: 250 MS/Ch 기록 길이

ASM: 고급 이벤트 검색 및 표시

2XL: 31.25 MS/Ch (DSA7000 및 MSO7000 표준)

SR-810B: 8b/10b 일련 분석

SR-CUST: 개발자를 위한 맞춤형 일련 분석 키트

TDSUSB2: USB 2.0 컴플라이언스 테스트 소프트웨어

TDSDVI: DVI 적합성 테스트 솔루션

TDSET3: 이더넷 컴플라이언스 소프트웨어

TDSPTD: 8b/10b의 프로토콜 트리거 및 디코드

TDSHT3: HDMI 적합성 테스트 솔루션

DJA: Jitter 및 눈 분석 도구 고급 (DPOJET)

HDM: TekExpress HDMI2.0 소스

HDM-DS: TekExpress HDMI2.0 싱크 전기 및 싱크 프로토콜
