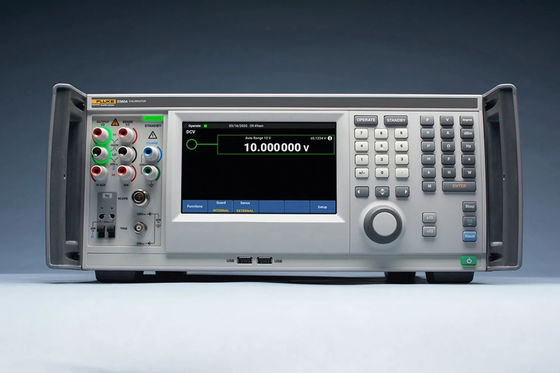

플루크 5560A는 고성능의 멀티 제품 캘리브레이터로 캘리브레이터의 새로운 클래스를 대표합니다.가장 까다로운 현대 작업 부하의 캘리브레이션 요구를 충족그것은 배우기 쉽고 사용하기 쉬운 다기능 도구입니다.

이 새로운 클래스 캘리브레이터를 만들 때 플룩 캘리브레이션 엔지니어들은 5560A, 5550A,그리고 5540A는 전기 캘리브레이션 실험실의 모든 강력한 다기능 도구입니다게다가 이 악기는 배우기 쉽고 사용하기 쉽습니다.

주요 특징 플루케 5560A 멀티 제품 캘리브레이터

• 30 A 클래스 D 트랜스컨덕턴스 증폭기

5560A, 5550A 및 5540A는 작업 주기가없는 30 A 연속 전류 출력을 포함합니다. 기술적으로 가장 어려운 혁신 중 하나입니다.

연속 전류 출력은 증폭기가 과열되지 않기 때문에 무거운 사용 중에 대기 시간을 줄입니다. 다른 캘리브레이터와,얼마나 오래 작동할 수 있는지에 한계가 있습니다. 즉, 캘리브레이터를 일정 시간 동안 냉각시켜야 합니다.사용시간의 1분당 7분 동안 캘리브레이터를 끄는 것이 필요할 수도 있습니다.5560A를 사용하면 더 적은 대기 시간과 더 나은 처리량으로 현대 벤치탑 멀티미터와 클램프 미터를 캘리브레이트 할 수 있습니다..

• 시각 연결 관리TM 연결 단말기

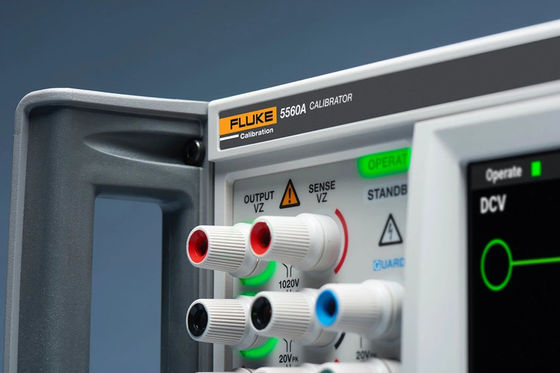

비주얼 커넥션 매니지먼트TM 출력 단말기는 어떤 단말기가 활성화되어 있는지 표시하여 사용자가 올바른 연결을 수행하도록 안내합니다.터미널은 전압을 위해 녹색으로 빛나고 전류를 위해 파란색으로, 측정에 올바른 연결을 맞추는 것이 더 쉬워집니다.

• 출력 블록 설계

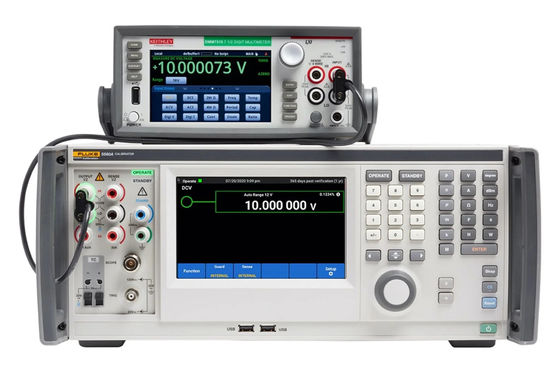

우리는 5560A, 5550A, 5540A의 출력 터미널을 표준 디지털 멀티미터의 터미널 레이아웃과 일치하도록 재구성했습니다.이것은 최소한의 리드 변경과 함께 작업 부하의 이러한 유형을 캘리브레이션 할 수 있습니다또한 4선 오름 측정을 하고 싶다면 미터를 테스트할 때 커넥터를 쌓을 수도 있습니다.

새로운 터미널 레이아웃은 이전 모델에 비해 확연한 개선점을 나타냅니다. 예를 들어 5522A는 Sense와 AUX 터미널을 공유하고 있으며, 공유 된 지상 및 경비,그래서 당신은 멀티미터 캘리브레이션 동안 자주 전선을 변경해야합니다5560A, 5550A, 5540A의 경우 모든 터미널이 전용이고 보호 터미널은 옆으로 이동하여 케이블을 한 번 연결하여 계정 정렬을 효율적으로 완료 할 수 있습니다.

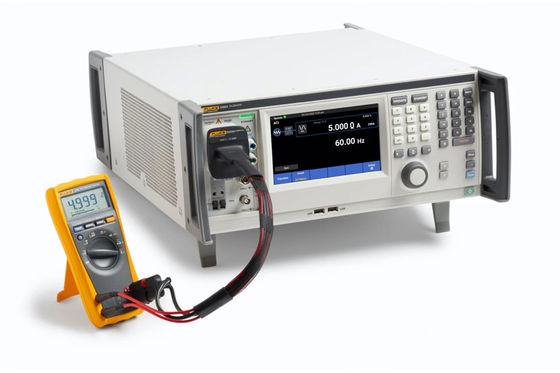

• AUTOCAL DMM 리드 세트 (선택)

  디지털 멀티미터의 큰 작업 부하를 가진 연구소에서 AUTOCAL DMM 리드 세트는 실제 시간을 절약 할 수 있습니다. 어댑터는 캘리브레이터의 출력 단말기에 직접 연결되어 최소화됩니다.또는 어떤 경우에는 제거, 리드 변경의 필요성 처리량을 높이고 사용자 오류 가능성을 줄입니다.

  생산성을 높이기 위해서는 MET/CALTM 캘리브레이션 소프트웨어로 자동화합니다. AUTOCAL DMM 리드 세트와 결합하면절차를 실행그리고 나가서

• 직관적인 사용자 인터페이스

  17.8cm (7인치) 그래픽 사용자 인터페이스는 탐색과 읽기 쉬운 직관적인 메뉴를 제공합니다.손가락 한 번 만질 때 일반적인 기능에 액세스하고 이전 55XXA 모델에서 필요한 메뉴 스크롤을 제거합니다..

  화면에는 각 매개 변수에 필요한 모든 정보가 표시되며, 색상 코딩 필드는 데이터를 입력하는 위치를 쉽게 볼 수 있습니다. 메뉴는 단순화되어 있습니다.그리고 기능은 5560A에 걸쳐 일관되게 배치됩니다5550A, 5540A, 그래서 일단 당신이 어떻게 작동하는 법을 배울 때 당신은 그들을 작동하는 방법을 알고. 새로운 사용자를 훈련 단지 더 쉬워졌습니다.

  작동, 대기 및 위험 전압의 상태 표시자는 화면에 밝은 문자 또는 아이콘으로 표시됩니다. 캘리브레이션 실험실에서 인식 할 수 있습니다.

  터치 스크린 인터페이스는 영어, 프랑스어, 독일어, 스페인어, 일본어, 중국어, 포르투갈어, 러시아어, 한국어 등 9개 언어로 제공됩니다.

•

  성능 개선

  5560A, 5550A, 5540A에는 성능을 향상시키기 위해 여러 가지 기술적 개선이 구축되었습니다.

  1000V 직접 증폭기

  증폭기는 높은 AC 전압을 생성하기 위해 트랜스포머의 사용을 줄입니다. 트랜스포머를 제거하면 캘리브레이터의 크기와 무게를 줄이는 데 도움이 됩니다.현장에서 캘리브레이션을 더 쉽게하고 우리의 엔지니어가 무게를 크게 증가시키지 않고 기기에 더 많은 기능을 포장 할 수 있도록.

  우리 의 큰 아이 와 함께다품질 캘리브레이터, 우리는 변압기로 우리의 고전압을 생성; 낮은 주파수에서 작동하는 사람들은 크고 부피가 크다. 오래된 캘리브레이터는 45 Hz까지 테스트 할 수 있습니다.5560A의 특정 성능은 3 Hz로 주파수를 떨어뜨립니다.고전압 출력을 낮은 주파수로 확장하면 더 넓은 범위의 기기에 작업 부하 커버이 확장됩니다.



스위치 저항으로부터 독립된 디지털-안놀로그 변환기 (DAC) 선형성 설계

이 기술 혁신은 오류를 줄이고 6.5자리 멀티미터의 정확한 캘리브레이션을 위한 5560A 성능을 향상시키는 데 도움이 됩니다.

새롭고 향상된 합성 임피던스 기술

5560A는 전자적으로 인덕턴스를 시뮬레이션합니다. 그래서 미리 설정된 값들 사이에서 전환하는 대신 더 넓은 범위를 쉽게 선택할 수 있습니다.이 혁신은 성능을 향상시키고 더 넓은 작업 부하를 허용합니다..

개선 된 열 쌍 입력 / 출력 기계 / 열 설계

이 설계 개선은 침착 시간을 줄임으로써 생산성과 신뢰성을 높이는 데 도움이 됩니다. 왜냐하면 연결 후 마찰 열이 분산하기 위해 너무 오래 기다릴 필요가 없기 때문입니다.추가로, 새로운 디자인은 다양한 열쌍을 측정할 수 있습니다. 크고 작은 커넥터가 있든,

케이블 없는 시스템 아키텍처

이 유형의 시스템 아키텍처는 메인보드에서 대부분의 내부 케이블을 제거하므로 풀릴 케이블이 더 적어 캘리브레이터를 더 쉽게 수리 할 수 있습니다.

아키텍처는 또한 소음을 제거하고 성능을 향상시키는 데 도움이되는 독립적인 AC 전원 공급 장치가 있습니다. 이러한 개선으로 인해 더 나은 소음 바닥을 얻을 것입니다.

탑재된 과대 크기의 회로

이 회로는 인쇄 회로 보드 (PCB) 에 열 단열을 제공함으로써 크고 비싼 오븐을 대체합니다. 이는 캘리브레이터 내부 온도를 안정적으로 유지하는 데 도움이됩니다.테스트에 대한 더 많은 통제력을 제공합니다..

오실로스코프 캘리브레이션

오실로스코프 캘리브레이션 옵션으로, 5560A, 5550A, 5540A는 이전 멀티 제품 캘리브레이터가 처리 할 수있는 것을 추가하고 확장합니다.플루크 캘리브레이션 엔지니어들은 오실로스코프를 캘리브레이션하는 데 필요한 모든 것을 갖춘 정확한 RF 전압원을 설계했습니다., 5550A와 5560A 모두에서 1GHz 이상 범위의 빠른 엣지, DC 및 LF 전기 기능, 마커 및 주파수를 포함한다.

내부 디지털 커뮤니케이션 개선

이더넷 기술을 사용하여 우리는 내부 통신의 견고성과 안정성을 개선하여 캘리브레이터가 잠겨있을 수있는 정전 전압 방출의 가능성을 줄였습니다..

기술 사양플루케 5560A 멀티 제품 캘리브레이터

• 전압 출력: 그것은 높은 정확도로 다양한 전압 범위를 제공 할 수 있으며, 다양한 유형의 전압 측정 기기를 캘리브레이션하기에 적합합니다.

• 현재 출력: 30 - 연속 전류 출력 이외에 다른 전류 범위를 다른 캘리브레이션 요구 사항을 제공합니다.

• 주파수 범위: 캘리브레이터는 특정 주파수 범위를 지원합니다. 이는 주파수 측정과 관련된 기계를 캘리브레이트하는 데 유용합니다.

• 임페던스 시뮬레이션: 정해진 범위 내에서 인덕턴스를 전자적으로 시뮬레이션하여 더 정확한 임피던스 캘리브레이션을 제공합니다.

• 열쌍 입력/출력: 그것은 열쌍 입기와 출력을위한 향상된 기계적 / 열적 설계가 있으며, 정착 시간을 줄이고 다양한 열쌍을 측정 할 수 있습니다.

응용 분야

• 캘리브레이션 연구소: 주로 캘리브레이션 실험실에서 디지털 멀티미터, 클램프 미터 및 전력 미터와 같은 다양한 전기 측정 장치를 캘리브레이션하는 데 사용됩니다.측정 정확성과 신뢰성을 보장합니다..

• 전기 장비 제조: 전기 장비 제조업체는 Fluke 5560A를 사용하여 연구, 개발,제품 품질과 성능을 보장하기 위한 생산 과정.

• 에너지 산업: 전력 산업에서는 전력 시스템의 기기 및 미터를 캘리브레이션하는 데 사용되며, 전력 시스템의 정확한 측정과 안정적인 작동을 보장하는 데 도움이됩니다.
