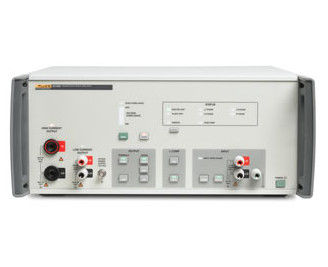

플루크 캘리브레이션 52120A 트랜스컨덕턴스 증폭기는 DC 전류를 최대 100AMPS까지 공급하고 AC 전류를 최대 120AMPS까지 140ppm의 정확도로 공급합니다. 액세서리 코일을 사용하여 3,000 또는 6,500mW의 전류를 생성 할 수 있습니다.1000AMPS. 3개의 52120A가 병렬로 연결되어 최대 360AMP의 출력을 낼 수 있습니다. 1mH의 인덕티브 드라이브 능력과 4.5볼트의 컴플라이언스 전압은 광범위한 응용 프로그램을 지원합니다.

주요 특징플루크 52120A 트랜스컨덕턴스 증폭기

• 높은 전류 출력: 최대 100A의 DC 전류와 120A의 AC 전류를 공급 할 수 있습니다. 액세서리 코일을 사용하면 3000A 또는 6000A의 전류를 생성 할 수 있습니다. 3 개의 52120A가 병렬로 연결되어 있습니다.최대 360A까지 출력할 수 있습니다..

• 높은 정확성 검정: 정확도는 최대 140ppm까지 도달 할 수 있으며, 전력 및 에너지 계측기, 클램프 계측기 및 전류 변압기 등 다양한 고전류 작업 부하 장치의 정확한 캘리브레이션을 보장합니다.

• 넓은 주파수 범위: 주파수 범위는 DC에서 10 kHz까지이며, 다양한 주파수의 캘리브레이션 요구 사항을 충족합니다.

• 여러 동작 모드: 그것은 하나의 단계에서 최대 360A까지 2 또는 3 증폭기의 병렬 작동을 지원합니다. 또는 독립 모드에서 최대 10 증폭기와 1200A까지. 그것은 또한 닫힌 루프 모드에서 작동 할 수 있습니다.정밀성을 향상시키기 위해 플룩 캘리브레이션 6105A 또는 6100B 전기 전력 표준과 원활하게 통신합니다..

52120A 성능 한눈에

• 업계 최고의 증폭기 정확성:

• - 140ppm ac (전력 전력 표준 61XXA와 함께 사용)

• - 350ppm ac (DC/lf 캘리브레이터와 함께 사용)

• - 160ppm dc (DC/lf 캘리브레이터와 함께 사용)

• 주파수: DC ~ 10kHz

• 부하 전압 (응답): 4.5V @ 120A

• 인덕티브 드라이브 능력: 1mH 부하

• 출력 범위: 2A, 20A, 120A

• 입력 범위: 2A와 20A 범위에서 2V 또는 200mA F.S., 120A 범위에서 1.2V 또는 120mA F.S.

• 평행 작동: 61XXX, 2개 또는 3개의 증폭기로 한 단계 최대 360A까지의 폐쇄회로

• 평행 동작: 단기 작동, 최대 10개의 증폭기, 최대 1200A

• 액세서리 코일: 25 회전 코일은 3000 A를 지원합니다. 50 회전 코일은 6000 A를 지원합니다.

• 전기전력 표준 6105A/6100B에 따른 제어 통신

• GPIB 원격 조작

기술 사양

• 입력 및 출력 범위: 입력 전류 범위는 200 mA, 200 mA, 120 mA (100 mA DC), 입력 전압 범위는 2 V, 2 V, 1.2 V (1.0 V DC) 이다. 출력 범위는 2 A, 20 A, 120 A (100 A DC),현재 수익은 10입니다., 100, 1000, 그리고 1, 10, 100 시멘의 트랜스컨덕턴스.

• 출력 컴플라이언스 전압 및 격리: 출력 컴플라이언스 전압은 4.5 Vrms (6.4 Vp) 이다. 전류 터미널에서 지상으로 출력 고립은 600 Vrms, 850 Vp, 850 Hz까지 DC입니다.

• 다른 매개 변수: 작동 온도는 5 °C ~ 35 °C이고, 캘리브레이션 온도 범위는 16 °C ~ 30 °C입니다.무게는 25kg입니다..

설계 표준 및 적합성

EN 61010-1에 따라 설계:2010, CAN/CSA 22.2 제 61010.1 - 04, ANSI/UL 61010 - 1:2004, EN 61326 - 1:2006, CE 표시와 CSA 인증.
