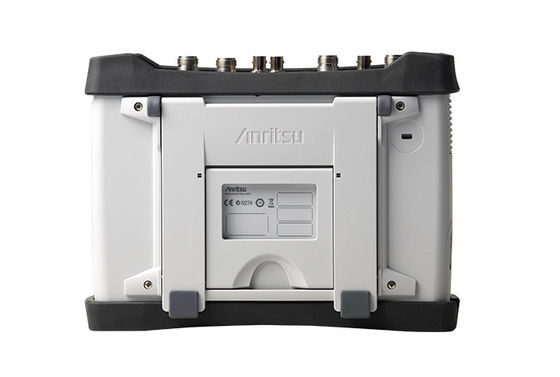

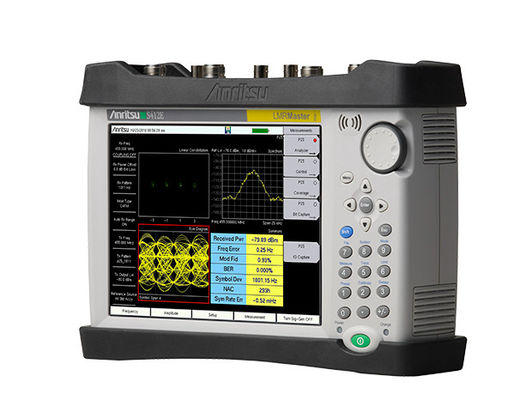

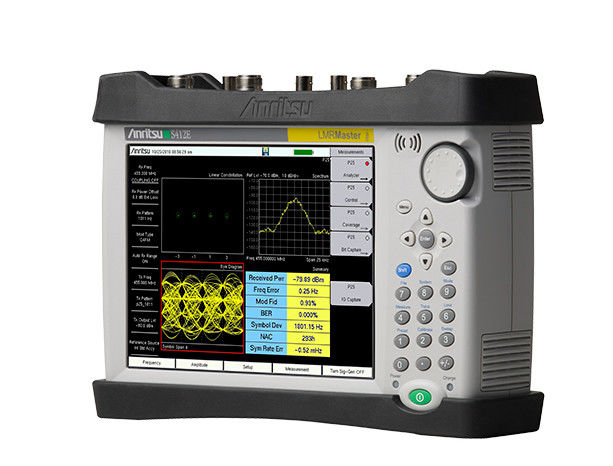

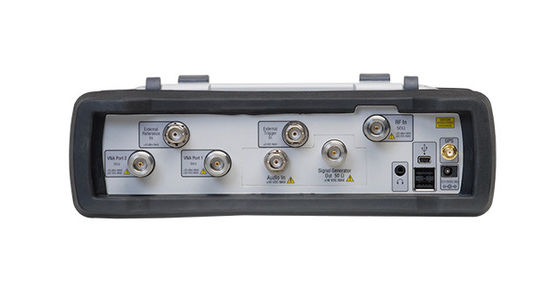

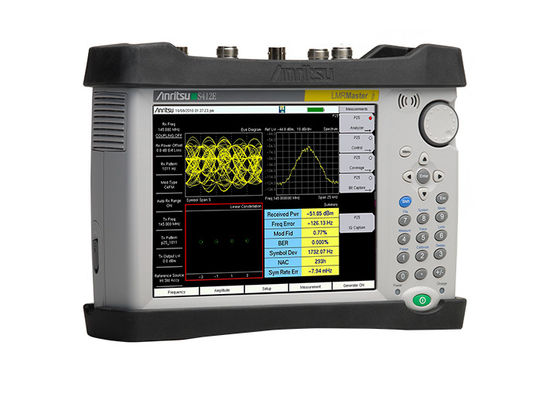

안리쓰 S412E LMR 마스터 랜드 모바일 라디오 변조 분석기 6 GHz까지 선택

지상 이동 전파 변조 분석기, 신호 생성기, 스펙트럼 분석기 및 벡터 네트워크 분석기

LMR 마스터 S412E는 Anritsu의 9세대 휴대용 플랫폼을 기반으로 Anritsu의 2세대 공공 안전 시스템 설치 및 유지보수 솔루션입니다.이 솔루션은 고성능 수신기/스펙트럼 분석기와 세계에서 가장 진보된 휴대용 벡터 네트워크 분석기 (VNA) 를 결합합니다.또한 CW / P25 (단계 1 & 단계 2), DMR (MotoTRBO TM), TETRA, NXDN TM, PTC-ITCR 및 PTC-ACSES 분석기 및 신호 발생기를 포함하며 내부에서 조정 가능한 전력 0 dBm에서 130 dBm입니다.

이 장비는 NBFM, P25, P25 단계 2 (TDMA) 의 RF 성능을 현장 테스트하는 지상 이동 라디오 (LMR) 및 전문 이동 라디오 (PMR) 기술자와 엔지니어에게 이상적입니다.DMR (MotoTRBO), TETRA, NXDN, dPMR 및 FDD & TDD LTE는 상업, 공공 안전, 해상 및 중요 인프라 라디오 시스템에 사용됩니다.또한 미국 1급 및 여객철도 긍정적 열차 제어 시스템 상호 운용 열차 제어 라디오 (ITCR) 및 고급 민간 속도 집행 시스템 (ACSES) 을 지원합니다.GSM-R 시스템을 사용하는 철도 운영자에게는 LMR 마스터가 GSM/GPRS/EDGE 측정으로 구성될 수 있습니다.

기본 모델은 VNA 및 스펙트럼 분석기와 RSSI의 커버리지 지도, 송신기 SINAD,그리고 송신기 THDP25 (TIA-102.CAAA-C), P25 단계 2 (TIA-102.CCAA), ETSI DMR Tier 2 (MotoTRBO), ETSI TETRA, NXDN, dPMR 및 PTC를 포함한 디지털 지상 이동 라디오 표준에 대한 선택적 지원이 제공됩니다.선택적인 GPS 수신기는 커버리지 매핑을 지원합니다., GPS 태그 된 야외) 는 아날로그 및 디지털 지상 이동 라디오 시스템입니다.또한 광대역 공공 안전 시스템 및 WiMAX (fixed IEEE 802.16d 및 모바일 IEEE 802.16e) 를 사용한다. 이 장치는 또한 스펙트럼 기록기로 장착될 수 있다.휴대용 인터퍼런스 헌터TM MA2700A를 지원하는 인터퍼런스 분석기, 프로그래밍 가능한 채널 스캐너, 외부 고정도 RF 전력 계측기 (끝 및 직선 센서 모두 포함), 케이블 분석을위한 거리 영역 및 벡터 볼트 계측기.

고성능 500kHz에서 1600MHz VNA는 케이블과 안테나 시스템을 청소하는 데 사용할 수 있습니다. 타워에 장착된 증폭기를 전원하려면 내부 편향 티가 선택적으로 제공됩니다.주파수 영역 반사학 (FDR) 원격에서 오류 측정은 안테나 시스템을 특징짓기 위해 사용됩니다.결함까지의 거리를 측정하면 잘못된 연결, 오염, 손상된 케이블 및 물 침투를 쉽게 발견 할 수 있습니다.VNA와 스펙트럼 분석기 모두 6 GHz까지 커버하도록 선택적으로 확장 할 수 있습니다.특허 된 RF 간섭 거부는 높은 수준의 RF 활동의 존재에서 정확하고 반복 가능한 측정을 가능하게합니다.

LMR Master S412E의 VNA는 필터를 포함한 중요한 RF 장치의 RF 성능을 표시하고 조정하는 데 사용할 수있는 뛰어난 전송 동적 범위 (> 100 dB) 성능을 제공합니다.듀플렉서, 송신기 결합기, 수신기 다중 결합기, 타워에 장착된 증폭기측정 (함수 영역 또는 시간 영역) 은 빠르게 표시되고 S412E의 빠른 850 μs / 포인트 스파이 속도로 업데이트됩니다.디스플레이는 2에서 4001 데이터 포인트까지 변동이 가능하며 사용자 지정 설정에 대한 최대 유연성을 허용합니다. 보다 간소화된 인터페이스를 선호하는 사용자에게는,디스플레이는 또한 Anritsu 사이트 마스터를 모방하도록 설정할 수 있습니다.

이 솔루션은 -152 dBm의 우수한 DANL (RBW = 10 Hz, Atten = 0 dB, f < 2.4 GHz) 를 +16 dBm 이상의 3 차 계층 가로막기와 결합합니다.이 도구 는 지상 이동 전파 시스템 에 방해 가 될 수 있는 낮은 수준의 신호 를 식별 하고 위치 하는 데 이상적 으로 사용 됩니다, 강한 근처 송신기의 존재에도 불구하고.LMR 마스터 S412E는 NBFM의 정확한 측정을 허용하는 산업 선도적인 낮은 단계 소음 (< -100 dBc/Hz 전형 @ 10 kHz 오프셋) 으로 표준으로 제공됩니다., P25, NXDN, DMR 방출 마스크

고정도 전력 계측기 옵션은 인라인 센서를 포함하여 외부 센서를 사용하여 진정한 RMS 측정을 제공합니다.그것은 CW와 변조 신호 두 가지의 정확한 측정을 수행하는 이상적인 솔루션입니다채널화된 전력 측정은 내부 전력 미터로 수행 할 수 있으며 채널 스캐너 옵션은 사용자에게 최대 20개의 채널을 스캔하는 편리한 방법을 제공합니다.

LMR 마스터 S412E에는 데이터 분석 소프트웨어, 부드러운 휴대용 케이스, 재충전 가능한 배터리, AC/DC 전원 공급 장치,12V 자동차 담배 사격기 어댑터 및 포괄적 인 사용자 가이드.

특징Anritsu S412E LMR Master Land 모바일 라디오 변조 분석기

• 커버리지 매핑과 함께 LMR 신호 분석기: P25, P25 단계 2, DMR (MotoTRBOTM), TETRA, NXDN, dPMR, PTC-ITCR, PTC-ACSES, NBFM, FDD & TDD LTE
• 광대역 신호 분석기: LTE, WiMAX
• 인터퍼런스 매핑과 MA2700A 휴대용 인터퍼런스 헌터를 지원하는 인터퍼런스 분석기
• 스펙트럼 분석기: 9kHz ∼ 1.6GHz, 선택적으로 6GHz
• 케이블 및 안테나 분석기: 500 kHz ∼ 1.6 GHz, 선택적으로 6 GHz
• 환불 손실, VSWR, 삽입 손실, S11 / S21, DTF
• PIM 사냥
• 내부 전력 계측기, 선택용 외부 전력 센서
• 휴대용, 배터리 작동 설계
• 무게는 7.6파운드 미만입니다. (배트리 포함)
• 안리쓰의 9세대 하드웨어 플랫폼을 이용한 견고하고 실전 검증된 디자인
• 낮에 볼 수 있는 색상 터치 스크린 디스플레이
• RF 간섭에 대한 우수한 면역력
• 이더넷을 통한 원격 제어
• 표준 3년 보증 (배터리 1년 보증)

적용Anritsu S412E LMR Master Land 모바일 라디오 변조 분석기

• 필드 분석 및 P25 단계 1, P25 단계 2 (TDMA), NXDNTM, ETSI DMR, MotoTRBOTM, ETSI TETRA, dPMR,그리고 US PTC - 대중 안전에 대한 모바일 또는 타워 라디오 시스템의 통합 휴대용 분석정부, 상업, 철도, 인터 사이트 백하울 및 중요 인프라
• GSM/GPRS/EDGE 및 FDD & TDD LTE 측정 옵션
• 스펙트럼 분석 및 간섭 분석 테스트 - 업계의 최고의 동적 범위, 노이즈 바닥 및 TOI는 강력한 근처 RF 소스의 존재에도 분석 및 낮은 수준의 신호를 허용합니다.
• 벡터 네트워크 분석 및 케이블, 안테나 및 커넥터의 거리 영역 테스트 - 로그 매그, VSWR, 단계,그룹 지연, 스미스 차트, 실제 및 상상의 저항 - 빠른 850 μsec/점 스키프 속도
• 주파수 영역 반사학 (Frequency Domain Reflectometry) 을 사용하여 결함 거리의 측정
• 회귀 손실 측정 42 dB 방향성 - 100 dB 이상의 동적 범위의 삽입 손실 측정
• 점유 된 BW 및 스펙트럼 분석기 방출 마스크는 즉각적인 준수 테스트를 허용합니다.
• 낮은 수준의 간섭 측정, 가까운 강력한 소스의 존재에서도
• 사용된 BW 및 배출 마스크 준수 테스트
• 미지의 송신기의 주파수를 식별하는 자동 스캔 기능과 함께 좁은 대역 FM 분석, RSSI 및 송신기의 실내 및 외부 커버리지 지도
• CW 및 모듈 신호의 RF 전력 측정
• 아날로그 및 디지털 라디오 시스템의 실내 및 외부 커버리지 매핑을 지원합니다. 측정 과정에서 PC가 필요하지 않습니다. KMLTM 및 CSV 형식의 측정 데이터의 후처리

포함된 NBFM 분석기는 캐리어 전력, 캐리어 주파수, 주파수 오류, FM 오차, 변조율, SINAD, THD, 점유 대역폭, 그리고 해독된 CTCSS/DCS/DTMF를 빠르고 정확하게 측정합니다.NBFM 커버리지 지도 측정 RSSI 사용자 라디오에서 SINAD 및 오디오 SINAD를 전송, 그리고 기록된 값을 GPS 좌표와 고도로 표시합니다.

P25 / P25 단계 2, DMR (MotoTRBOTM), TETRA, NXDNTM, dPMR 및 US PTC 신호 분석기 측정 ( 측정은 분석기 모드에 따라 다릅니다): 수신 전력, 주파수 오류, 변조 충실성,오류 벡터 크기1011 Hz (P25) 또는 1031 Hz P25 단계 2 / NXDN / ETSI DMR 및 O.153/V.52 유사 무작위 테스트 패턴에 대한 기호 오차, NAC 및 BER제어 채널 트래픽에서 BER/MER (메시지 오류율) 측정선형 또는 전통적인 별자리, 히스토그램, P25 및 NXDN 제어 채널 헥스 디코드, P25 단계 2 모드에서 TDMA 전력 램프 프로필, 다운링크 매개 변수에 대한 TETRA 요약 표시.

P25 / P25 단계 2, DMR (MotoTRBOTM), TETRA, NXDNTM, dPMR 및 US PTC 커버리지 측정:LMR 마스터 S412E는 1011/1031 Hz 테스트 패턴에 대한 수신 전력 및 BER의 주석과 함께 디지털 라디오 커버리지 매핑을 지원합니다., 및 O.153/V.52 테스트 패턴, 음성 트래픽에서 BER 추정 and BER/MER (message error rate) measurement from control channel traffic along with GPS tagging of data (location and time) enables system performance and coverage analysis without requiring transmitters to be taken offline업계의 최고의 수신기로, LMR 마스터는 현실적인 -110 dBm 신호 수준까지 BER와 변조 충실성을 정확하게 측정 할 수 있습니다.BER 및 변질 충실성 또는 EVM 커버리지 지도는 지역 간섭 또는 멀티 경로 효과에도 통신이 가능하다는 확신을 제공합니다.지도 제작은 실내 (터치 스크린 태그) 와 외부 (GPS 태그) 에서 모두 수행될 수 있습니다.커버리지 매핑은 태브로 구분된 CSV 및 산업 표준 KML 형식에서 파일을 생성하여 기록 보관을 위해 USB 메모리에 직접 기록됩니다., 오프라인 분석 및 지도 제작

S412E의 옵션 목록
