| 브랜드 이름: | Rohde & Schwarz |
| 모델 번호: | RTM3000 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 1~3 근무일 |
| 지불 조건: | 전신환, 웨스턴 유니온 |

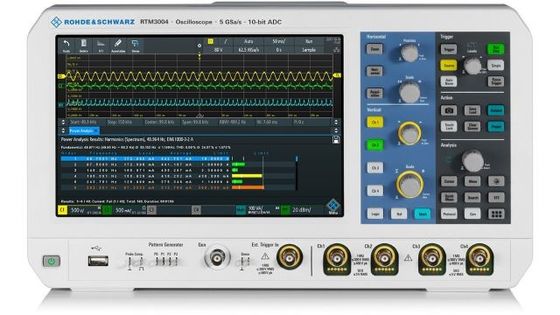

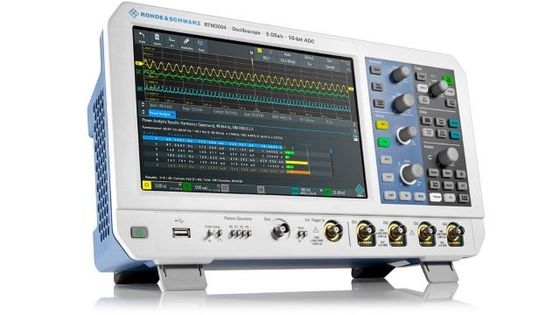

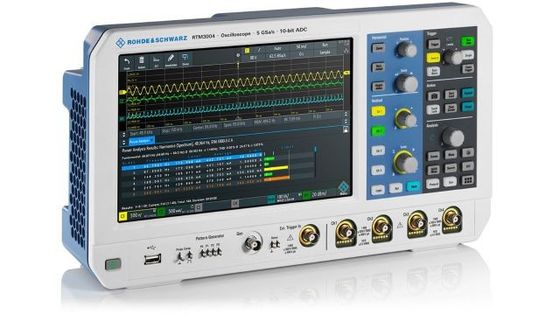

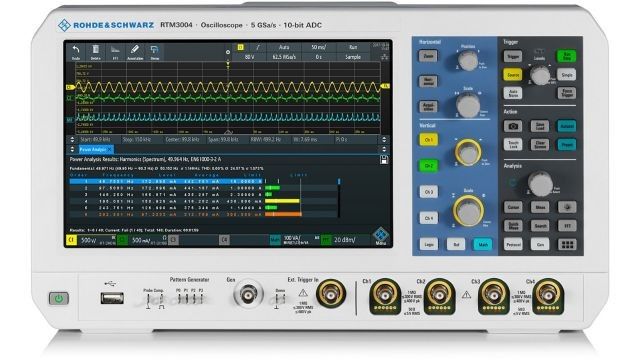

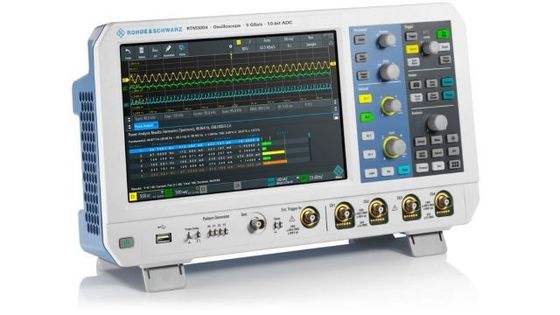

R&S®RTM3000 오실로스코프의 주요 정보
|
연구개발®RTC1000
|
연구개발®RTB2000
|
연구개발®RTM3000
|
연구개발®RTA4000
|
|
|
오실로스코프 수
채널
|
2
|
2/4
|
2/4
|
4
|
|
대역폭 MHz
|
50, 70, 100, 200, 300
|
70, 100, 200, 300
|
100, 200, 350, 500, 1000
|
200, 350, 500, 1000
|
|
최대 샘플링 비율G 샘플/s
|
1 채널,
2개 겹쳐진
|
1.25/채널,
2.5 겹쳐진
|
2.5/채널,
5 겹잎
|
2.5/채널,
5 겹잎
|
|
최대 메모리 깊이in Msample
|
1 채널,
2개 겹쳐진
|
10/채널, 20개의 겹잎;
160 샘플 (선택)
세분화된 메모리
|
40/채널, 80개의 겹쳐진;
400 샘플 (선택)
세분화된 메모리
|
100/채널, 200개의 잎이 겹쳐져 있습니다.
1 G 샘플 (표준)
세분화된 메모리
|
|
시간 기준 정확도 ppm
|
50
|
2.5
|
2.5
|
0.5
|
|
수직 비트 (ADC)
|
8
|
10
|
10
|
10
|
|
최소 입력 민감도
|
1mV/div
|
1mV/div
|
500μV/div
|
500μV/div
|
|
표시
|
6.5"
640 × 480 픽셀
|
10인치 용량 터치,
1280 × 800 픽셀
|
10인치 용량 터치,
1280 × 800 픽셀
|
10인치 용량 터치,
1280 × 800 픽셀
|
|
업데이트 속도
|
10000 파형/초
|
300000파형/초로 빠르게
세분화된 메모리 모드
|
2000000 파형/초로 빠르게
세분화된 메모리 모드
|
2000000 파형/초로 빠르게
세분화된 메모리 모드
|
|
MSO
|
8개의 채널,
1G 샘플/초
|
16개의 채널,
2.5 G 샘플/초
|
16개의 채널,
5 G시험/초
|
16개의 채널,
5 G시험/초
|
|
프로토콜 (선택)
|
I 2 C, SPI, UART/RS-232/
RS-422/RS-485, CAN, LIN
|
난2C, SPI, UART/RS-232/
RS-422/RS-485, CAN, LIN
|
난2C, SPI, UART/RS-232/RS-422/
RS-485, CAN, LIN, 오디오 (I2S/
LJ/RJ/TDM), ARINC, MIL
|
난2C, SPI, UART/RS-232/
RS-422/RS-485, CAN, LIN
오디오 (I2S), ARINC, MIL
|
|
발전기 (들)
|
1개의 발전기
4비트 패턴 생성기
|
1 ARB,
4비트 패턴 생성기
|
1 ARB,
4비트 패턴 생성기
|
1 ARB,
4비트 패턴 생성기
|
|
수학
|
+,??, *,/,FFT ((128k 포인트)
|
)
+,??, *,/,FFT ((128k 포인트)
|
+,??, *,/,FFT ((128k 포인트),
21 고급 기능
|
+,??, *,/,FFT ((128k 포인트),
21 고급 기능
|
|
로헤& 슈바르츠 탐사선
인터페이스
|
- | - |
표준
|
표준
|
|
RF 능력
|
FFT
|
FFT
|
스펙트럼 분석
|
스펙트럼 분석
|
R&S® RTM3000 오실로스코프의 장점
큰 신호가 있을 때 작은 신호의 세부사항을 볼 수 있다
|
간략한 사양
|
||
|
수직 시스템
|
||
|
채널 수
|
R&S®RTM3002; R&S®RTM3004
|
24
|
|
50 Ω에서 대역폭 (~3 dB)
|
R&S®RTM3002/3004 (과 함께)
R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10 옵션)
|
100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz
|
|
상승 시간 (계산)
|
R&S®RTM3002/3004 (과 함께)
R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10 옵션)
|
30.5 ns, 1.75 ns, 1 ns, 700 hp, 350 hp
|
|
입력 임페던스
|
50 Ω ± 1.5% (표준)
1 MΩ ± 1% (표준) 14 pF ± 1 pF (표준)
|
|
|
입력 민감도
|
모든 범위의 최대 대역폭
|
|
|
1 MΩ에서
|
500μV/div에서 10V/div
|
|
|
50 Ω에서
|
500μV/div에서 1V/div
|
|
|
DC 가이드 정확도
|
오프셋 및 위치 = 0, 자기 정렬 후 최대 작동 온도 변화 ±5°C
|
|
|
입력 감수성 > 5mV/div
|
전체 규모의 ±1.5%
|
|
|
입력 감도 ≤ 5mV/div
|
전체 규모의 ±2%
|
|
|
ADC 해상도
|
10비트, 최대 16비트, 고해상도 십자화
|
|
|
인수 시스템
|
||
|
최대 실시간 샘플링 비율
|
2.5 G 샘플/초; 5 G 샘플/초, 겹쳐진
|
|
|
획득 메모리
|
표준
R&S®RTM-K15 옵션
|
40개의 샘플 (80개의 샘플을 겹쳐)
400 Msample 세분화된 메모리
|
|
수평 시스템
|
||
|
시간 기준 범위
|
0.5 ns/div에서 500 s/div 사이를 선택할 수 있습니다.
|
|
|
트리거 시스템
|
||
|
트리거 타입
|
표준
|
가장자리, 너비, 비디오 (PAL, NTSC, SECAM, -PAL-M, SDTV 576i,
HDTV 720p, HDTV 1080i, HDTV 1080p), 패턴, 라인, 시리즈
버스, 타임 아웃
|
|
옵션
|
난2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
ARINC429, MIL-STD-1553
|
|
|
MSO 옵션
|
||
|
디지털 채널
|
16 (2 개의 논리 탐사선)
|
|
|
샘플링 비율
|
1.25 G 샘플/초
|
|
|
획득 메모리
|
표준
R&S®RTM-K15 옵션
|
40개의 샘플 (80개의 샘플을 겹쳐)
400 Msample 세분화된 메모리
|
|
파동형 생성기
|
||
|
해상도, 표본 비율
|
14비트, 250mSample/s
|
|
|
광장
|
높은 Z; 50 Ω
|
20mV ~ 5V (Vpp); 10mV ~ 2.5V (Vpp)
|
|
DC 오프셋
|
높은 Z; 50 Ω
|
±5V, ±2.5V
|
|
신호 형태 주파수 범위
|
시노스
|
0.1 Hz ~ 25 MHz
|
|
펄스/삼각형
|
0.1 Hz ~ 10 MHz
|
|
|
램프/삼각형
|
0.1 Hz ~ 1 MHz
|
|
|
소음
|
최대 25MHz
|
|
|
임의적
|
샘플링 속도; 메모리 깊이
|
최대 10 Msample/s; 32k점
|
|
일반 자료
|
||
|
화면
|
10.1" WXGA TFT 컬러 디스플레이 (1280 × 800 픽셀)
|
|
|
인터페이스
|
MTP, USB 장치, LAN, 원격 표시 및 작동을 위한 강력한 웹 서버와 함께 USB 호스트
|
|
|
음향 소음
|
28.3 dB (A)
|
|
|
크기
|
390 mm × 220 mm × 152 mm (15.4 in × 8.66 in × 5.98 in)
|
|
|
무게
|
3.3kg (7.27파운드)
|
|
FAQ:
Q: 어떤 배달 방법을 사용 하 여 배달 시간?
A:우리는 EMS, DHL, FedEx, UPS 및 TNT를 통해 추적 번호를 가지고 배송합니다. 배송은 일반적으로 4-7 일 정도 걸립니다.
질문: 관세와 세금은 어떻게 처리됩니까?
A:관세 및 세금은 국가에 따라 다르며 일반적으로 구매자의 책임입니다. 자세한 내용은 현지 수입 규정을 확인하십시오.
Q: 지불 조건은?
A:배송 전에 100% T/T 지불이 필요합니다.
질문: 국제적으로 구매한 제품의 품질을 어떻게 보장할 수 있나요?
A:우리는 명실상부한 공급업체와 협력하고 배송 전에 철저한 검사를 실시합니다. 대부분의 제품에 대해 보증이 제공됩니다. 구체적인 조건을 확인하십시오.
Q: 배송이 지연되면 어떻게 해야 할까요?
A:제공된 추적 정보를 확인합니다. 지연이 있으면 업데이트를 위해 저희에게 또는 통신사에 직접 연락하십시오.
Q: 대량 주문에 할인 할 수 있나요?
A:예, 대용량 구매에 할인 할 수 있습니다. 귀하의 특정 요구 사항을 논의하기 위해 저희에게 연락하십시오.
|
|
