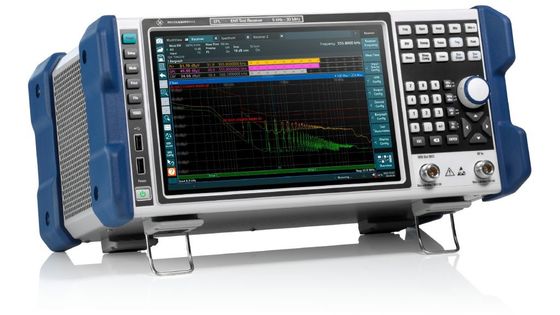

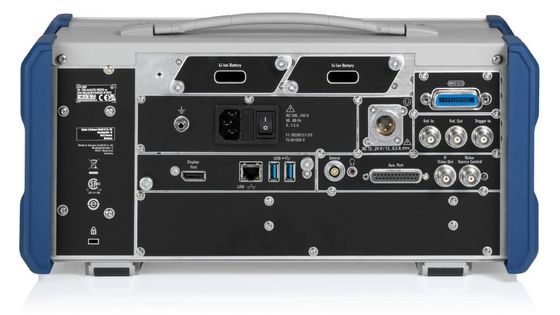

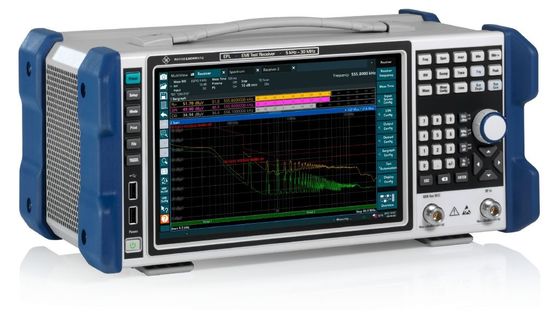

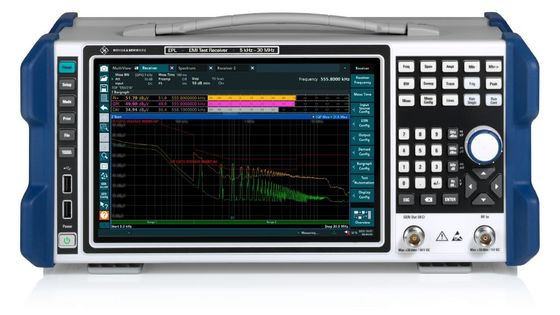

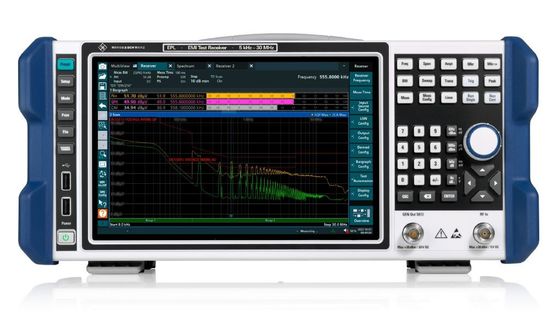

R&S 로흐데와 슈워츠EPL1000적합성 테스트를 위한 EMI 테스트 수신기

R&S Rohde And Schwarz EPL1000의 설명

R&S®EPL1000는 CISPR16-1-1에 완전히 적합합니다. 매우 빠른 시간 도메인 스캔은 하나의 샷에서 전체 CISPR 대역 A 또는 B를 확인할 수 있습니다.내장 사전 선택은 높은 동적 범위를 보장하고 짧은 펄스를 획득 할 수 있습니다.R&S®EPL1000는 4채널 클릭율 분석, 실시간 스펙트럼 기능, IF 분석 및 자세한 분석을 위한 추가 기능을 제공합니다.자동화 는 측정 을 단순화 하고 시험 순서 의 정확 한 재현 을 보장 한다이 기능들과 그 밖의 많은 기능들이 R&S®EPL1000을 전압 및 전류 측정에 이상적으로 사용하게 합니다.IEC에 따른 사전 인증 및 인증, EN, CISPR 및 FCC

주요 특징EPL1000 EMI 테스트 수신기

• 사전 선택 필터

• 시간 영역 스캔

• 추적 발전기

• 배터리 작동

• 펄스 보호 입력

▶ EMI 감지기: 최고, 준 최고, CISPR 평균, RMS 평균 (CISPR16-1-1)

▶ EMI 대역폭 (6 dB)

200 Hz, 9 kHz, 120 kHz 및 1 MHz (CISPR16-1-1)

10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz 및 1 MHz (MIL-STD-461 및 DO-160)

▶ 역학적 범위를 높이기 위한 사전 선택 (CISPR 밴드 A와 B를 위한 필터)

짧은 펄스를 식별

강한 신호가 있을 때 작은 신호를 식별

▶ 사용 된 액세서리 특성 (예를 들어 케이블 약화 또는 LISN 특성) 을 포함하는 변환기 요인

단순 정의/빠른 수입

로헤&슈바츠의 대부분의 액세서리를 포함하는 도서관

통합 추적 발생기 기능 (R&S®EPL1-B91 내부 발생기 옵션의 일부) 을 가진 새로운 변환기 요인 기록

1개 또는 그 이상의 선택

▶ 강한 신호 와 약한 신호 를 올바르게 측정 하기 위해 신호 수준 을 조정 하는 것

∆ 펄스 보호 입력

1 dB 단계에서 최대 55 dB까지 약화

20 dB 가이드를 가진 전강장

동적 범위를 최대한 활용하고 신호 처리 체인 내에서 과부하를 피하기 위해 신호 적응의 자동 최적화를 위한 자동 정렬 기능

▶ 측정 결과 를 쉽게 평가 할 수 있도록 경계선 표시 및 검사

✅ 한계선을 쉽게 정의합니다

170개 이상의 EMI 한계선을 가진 도서관으로 측정의 빠르고 정확한 구성을 위해 공통 EMI 표준 (CISPR/EN, FCC, MIL-STD-461 및 DO-160) 의 최신 버전을 기반으로 합니다.

▶ 보고 를 생성 하여 결과 를 쉽게 기록, 문서화, 교환

✅ 템플릿을 통해 사용자 정의 레이아웃 및 콘텐츠 정의

보고서를 화면에 표시하고 저장 (pdf 및 Word 파일 형식)

EPL1000의 특징과 혜택

개별 설정으로 여러 주파수 세그먼트의 자동 측정

스캔 테이블은 개별 측정 설정으로 여러 주파수 범위를 정의 할 수 있습니다. 이러한 방법으로 예를 들어 RBW는 CISPR 대역 A 및 B를 개별적으로 정의 할 수 있습니다.구성된 설정을 사용, R&S®EPL1000은 모든 정의된 주파수 범위를 자동으로 순차적으로 측정합니다.

LISN에 연결된 여러 선의 자동 측정

R&S®EPL1000에 R&S®EZ-21 제어 케이블로 연결된 Rohde&Schwarz의 라인 임피던스 안정화 네트워크 (LISN) 는 R&S®EPL1000에 의해 원격 제어 될 수 있습니다.R&S®EPL1000에 의해 측정되는 선의 선택을 포함하여이 기능은 LISN에 연결된 모든 선을 자동으로 측정할 수 있습니다. R&S®EPL1000 GUI에서 사용자는 자동으로 측정하려는 선을 선택합니다.

미리 보고 최종 측정

R&S®EPL1000은 또한 한 번에 측정되는 주파수 하나 (단계 스캔) 로 통상적인 레벨 결정을 지원합니다. 총 시간을 줄이기 위해,측정은 정점 검색과 함께 미리보기 및 최종 측정으로 나눌 수 있습니다.이 방법에서는, 최종 측정은 일반적으로 더 긴 측정 시간에 표준에 의해 요구되는 탐지기를 사용하여 중요한 주파수 포인트 (피크) 에 대해서만 수행됩니다.전체 시간을 크게 줄일 수 있도록사전 측정, 피크 검색 및 평가와 함께 최종 측정은 R&S®EPL1000에서 완전히 자동화 될 수 있습니다.
