AC DC 가변성 전력 공급
Created with Pixso. 키시트 애지런트 6813B AC 전원 소스 / 전력 분석기 1750 VA 300 V 13 A 성능 리플 노이즈 20 Hz ~ 20 MHz
자세한 정보
원래 장소:
말레이시아
인증:
CE
제품 이름:
dc 전원 공급
잔물결 & 소음:
20 마하즈에 20 Hz를 리플을 일으키고 퍼뜨리세요
정상 전압 ::
<8 mVpp="">
일반 모드 경향 ::
<4 mArms="">
조건:
이미 소유한 물건
기능:
시험된, 전부 일하는 조건
포장 세부 사항:
카튼
공급 능력:
재고 중
강조하다:

300V AC 전원 소스 분석기

,

1750 VA AC 전원 소스 분석기

,

13 변동 전원 소스 분석기

제품 설명

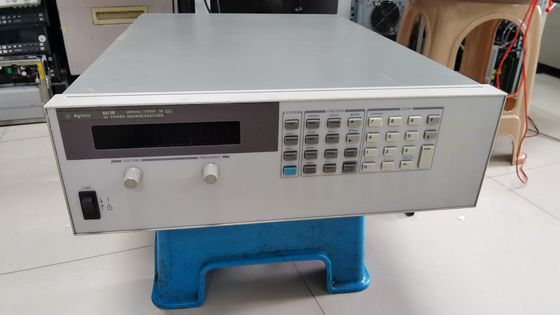

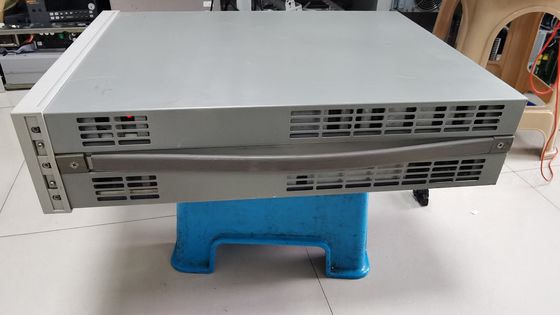

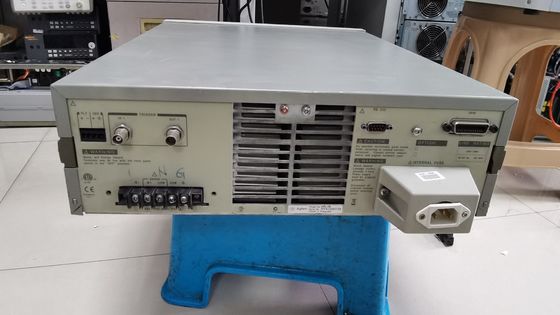

키사이트 (Agilent) 6813B AC 전원 / 전력 분석기, 1750 VA, 300 V, 13 A

키시트 에이진트 6813B의 설명

아길렌트 6813B는 전원 공급 테스트, UPS 테스트, 에비오닉스 ATE, 전력 요인 수정 장비 및 장치의 테스트와 같은 응용 프로그램에 이상적입니다.설정은 그래픽 사용자 인터페이스로 쉽게 만들어집니다.Agilent 6813B는 귀중한 DUT를 보호하기 위해 광범위한 기능을 갖춘 완전한 AC 및 DC 전력 및 측정 솔루션을 제공합니다.

이 유연한 도구로 실험실 벤치 또는 테스트 랙에서 공간을 절약합니다. 내장 전력 분석기와 함께, 이 AC 전력 공급원 / 전력 분석기는 멀티미터의 기능을 결합합니다.오실로스코프, 하모닉 분석기, 임의의 파형 생성기 및 전력 분석기 모두 하나의 장치에 있습니다. 이 도구는 또한 단독으로 또는 AC 파형으로 DC 오프셋으로 DC 전력을 생산하는 데 사용될 수 있습니다.선택적으로 두 번째 전력 분석기가 있습니다, 이는 원자로부터 독립적으로 사용되거나 전원 입력/출력 효율 테스트와 같은 듀얼 노드 측정에 사용될 수 있습니다.


생산량 등급

  • 전력: 1750VA
  • 전압 rms: 300V
  • 전류 rms: 13A
  • 반복 및 반복되지 않는 최고 전류: 80A
  • 출력 주파수 범위 DC; 45 Hz ~ 1 kHz

리플 & 노이즈 (20 kHz ~ 10 MHz)

  • -60 dB (전용 스케일 대비)

라인 및 로드 규정

  • 라인 조절 (전 규모의 %): 0.1%
  • 부하 조절 (전 규모의 %): 0.5%

측정 정확성

  • Rms. 전압 (35 - 100 Hz): 0.03% + 100mV
  • DC 전압: 0.05% + 150mV
  • Rms. 전류 (45~100 Hz)

    o 높은 범위: 0.05% + 10mA

    낮은 범위: 0.05% + 1.5mA
  • 전력 (VA) (45~100 Hz)

    o 높은 범위: 0.1% + 1.5VA + 12mVA/V

    낮은 범위: 0.1% + 1.5VA + 1.2mVA/V



6813B에 대한 옵션 목록
001 하모닉 및 플래커 배출량 테스트 소프트웨어
002 전압 및 주파수 장애 면역 테스트
003 인터하모닉 면역 테스트
009 3개의 규제 테스트 소프트웨어 모두
019 출력이 2000VA로 증가하고 주파수가 100Hz로 감소합니다.
020 듀얼 파워 분석기
022 2000VA AC 소스 w/두 개의 전원
026 26 볼트, 0.1A, 보조 기준 출력
0B0 설명서가 포함되지 않습니다.
0B3 서비스 설명서 (p/n 5962-0859)
0BN 운영 및 서비스 매뉴얼 추가
0L1 영어 인쇄 사용자,프로그래밍,빠른 시작,리퍼 카드 (CD-ROM에 있는 전체 문서)
0L2 추가 표준 문서 패키지
1BP 군사 표준 45662A 시험 데이터로 캘리브레이션
1cm 랙마운트 키트
1CP 손잡이가 있는 랙 마운트 키트
200 174-220VAC 동작, 50/60Hz
230 191-254VAC 작동, 50/60Hz
34192A 3U 듀얼 플랜지 키트
34193A 3U 랙 마운트 키트
82350B PCI 고성능 GPIB 인터페이스 카드
831 선 전선, 12 AWG, 200 ~ 240 Vac, 지하 지뢰
832 4mm^2의 선 전선, 지뢰가 부착되어 있다
834 10 AWG, 100-200Vac, 선 전선
841 NEMA 6-20P, 20A 250V 플러그와 연결 케이블
842 IEC 309, 32A, 220V 플러그와 연결 케이블
844 NEMA L6-30P, 30 A 250 V 잠금 플러그
A6J 캘리브레이션 인증서 - ANSI/NCSL Z540
ABZ 이탈리아 빠른 사용자 가이드 (이탈리아 현지화)
AYL 보조 참조 출력 없음
R-50C-011-3 아지렌트 캘리브레이션 - 3년
R-50C-011-5 아지렌트 캘리브레이션 - 5년
R-50C-021-3 ANSI Z540-1-1994 캘리브레이션 - 3년
R-50C-021-5 ANSI Z540-1-1994 캘리브레이션 - 5년
R-51B-001-C Agilent 보증품 반환 - 1 년
RMKT Agilent 리허브 제품 (이용하지 마십시오 - Certiprime 옵션)
STR 표준 1750 VA, AC 소스 및 분석기
영국6 시험 데이터와 함께 상용 캘리브레이션 인증서
UNO 외부 전력 분석기가 없습니다 - 표준 기능



6813B의 사양과 특성은(DC 전원 공급)
형태 요인
벤치 톱
랙마운트(/ 1CP)
연결성
GPIB
RS232
단계
단일 단계
3단계
힘
1750 VA
2000 VA(/019 /022)
프로그래밍 가능
프로그래밍 가능함
전압
26V(/026)
220V(842년)
250V(841/844)
425V
