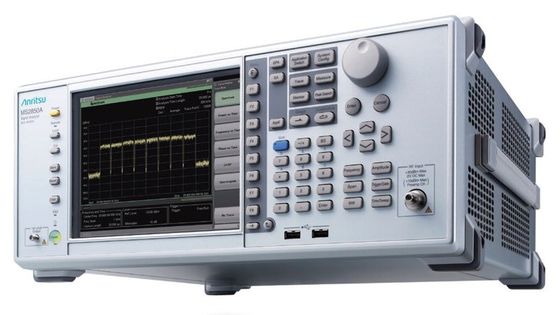

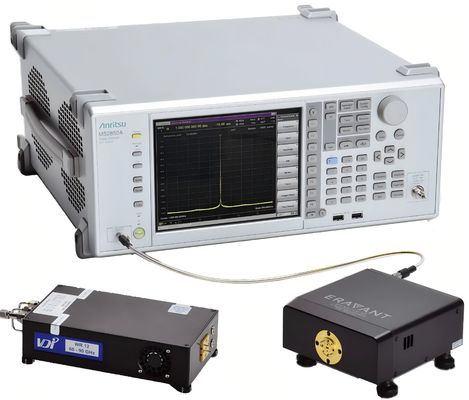

Anritsu MS2850A 스펙트럼 분석기 (1GHz 분석 대역폭, 5도 p-p 대역 내 위상 선형성, 142dB 동적 범위)

신호 분석기 MS2850A는 스펙트럼 분석기/신호 분석기로서 최대 분석 대역폭은 1 GHz이며 주파수 범위는 9 kHz에서 32 GHz 또는 44.5 GHz입니다.광대역 통신 측정을 지원하는 분석 대역폭이 있습니다, 5G 이동 통신 및 방송 위성 장비와 같이, 6 GHz 이하에서 28 GHz / 39 GHz 밀리미터 파동 대역까지 모든 것을 제공하는이 벤치 톱 신호 분석기는 효율성을 향상시키는 동시에 통신 장비의 개발 및 생산 비용을 절감하는 데 도움이됩니다..

신호 분석기 기능은 큰 32GB 메모리를 사용하여 최대 24초 (100MHz 스펜에서) 를 캡처할 수 있습니다.디지털화된 신호 데이터는 새로운 표준을 출시하기 전에 효율적인 R&D를 위해 일반 EDA 도구로 다음 세대의 표준으로 분석 할 수 있습니다.또한, PCIe/USB3.0 옵션을 추가하여 큰 데이터를 빠른 속도로 전송하면 데이터 전송 시간을 줄임으로써 효율적인 R&D에 도움이 됩니다.

1GHz 분석 대역폭은 5G 이동 및 방송 위성과 같은 마이크로파 및 밀리미터파 통신 시스템에 더 넓은 대역을 지원합니다.

FFT (Fast Fourier 변환) 분석을 사용하는 신호 분석기 기능은 스펙트럼 디스플레이, 스펙트럼 디스플레이 및 시간이 지남에 따라 주파수 및 단계 변화가있는 응용 프로그램을 지원합니다.또한, 5G 측정에 필요한 주파수 대역이 커버되고 5G 측정 소프트웨어에 의해 다중 통신 신호의 모든 일체 평가가 지원됩니다.

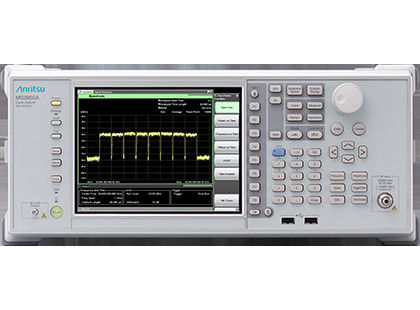

스펙트럼 8개 100MHz 대역폭 통신기 29GHz 중부 주파수

1 GHz의 넓은 분석 대역폭에서 진폭 및 단계 평면성 성능*1은 다른 신호 분석기의 성능*2을 초과합니다.MS2850A는 광대역 통신 시스템에서 각 통신기별로 고정도 진폭 및 단계 측정을 지원합니다.5G 이동통신 등은 전파 통신 장비의 품질 향상에 핵심적인 역할을 합니다.

*1: Anritsu 사양에서 In-band Frequency Characteristics 및 In-band Phase Linearity로 규정되어 있습니다.
*2: 2017년 5월 안리쓰 테스트

높은 ADC*3 절단 수준
DANL*4과 다른 넓은 측정 동적 범위

MS2850A는 1 GHz의 분석 대역폭에서 높은 ADC 절단 수준을 가지고 있습니다. 이 성능은 DANL에서 더 넓은 차이를 얻기 위해 사용될 수 있습니다.실제 신호 입력 레벨을 입력할 때 상승하고, 완화기를 사용할 때 광대역 신호를 입력할 때 상승합니다.이 넓은 동적 범위 성능은 5G 신호의 측정에서 EVM 값을 더 정확하게 얻는 데 도움이됩니다. 예를 들어 28 GHz 대역에서,ADC 절단 수준과 DANL 사이의 차이에서 측정된 동적 범위가 140 dB (ref) 보다 낫습니다..).

*3: 아날로그에서 디지털 변환기
*4: 표시된 평균 노이즈 레벨
*5: meas.는 설계 단계로 측정된 값이지만 보장되지 않습니다.

-70 dBc 1 GHz 분석 대역폭

MS2850A는 1GHz 분석 대역폭에서 ADC로 인한 가짜 생성을 억제하여 광대역 신호 분석에서 광범위한 측정 동적 범위를 보장합니다.

다음 세대의 광대역 및 5G 이동 및 방송 위성과 같은 다중 통신 시스템

• 내장된 5G 측정 소프트웨어는 효율적인 개발과 생산을 지원합니다.
• 5G NR/V5G (부-6 GHz/mmWave) 커버리지
• 넓은 동적 범위 (EVM: < 1%) 로 인해 높은 EVM 성능
• EVM 측정에서 한 버튼 동적 범위 최적화
• 다중 운반자 팩 (all-at-one) 분석
• 각 운반기용의 진폭/단계/시간차 측정
• 최대 분석 대역폭: 1 GHz
• 우수한 진폭 및 단계 평면성 성능
• 넓은 동적 범위 측정: > 140 dB
• 대용량 메모리를 이용한 장기 캡처
• PCIe/USB3.0 커넥터가 장착된 경우 - 1000BASE-T보다 빠른 속도로 외부 PC로 캡처된 데이터를 전송합니다.

• 주파수 범위: 9kHz에서 32 GHz/44.5 GHz
• 분석 대역폭: 255 MHz (표준), 510 MHz (선택), 1 GHz (선택)
• 표준 설치 기능: 스펙트럼 분석기, 신호 분석기 (FFT 분석 기능), 마이크로 웨브 선별 장치 우회, USB 전원 센서 연결
• 옵션: 프리 앰프, 낮은 2차 하모닉 왜곡, 노이즈 바닥 감소 (NFR) 기능, 고속 데이터 전송 PCIe/USB3를 위한 외부 인터페이스0
• 측정 응용 프로그램 (선택): 5G FDD/TDD 측정 소프트웨어, LTE-Advanced FDD/TDD 측정 소프트웨어, 단계 노이즈 측정 기능, 노이즈 수치 측정 기능 등
