| 브랜드 이름: | Tektronix |
| 모델 번호: | TDS7000B |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 1~3 근무일 |
| 지불 조건: | 전신환, 웨스턴 유니온 |

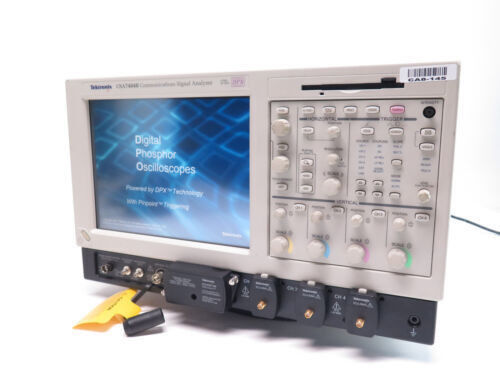

TDS7000B 시리즈의 우수한 측정 충실도, 타의 추종 분석 및 타협되지 않은 유용성의 고유 한 조합은 고속 복잡한 시스템의 설계를 단순화하고 속도를 높이는 최고의 테스트 머신입니다. 이 가족은 정교한 전자 설계를 확인, 특성화 및 디버깅하는 설계자가 직면 한 도전적인 신호 무결성 문제에 대한 업계 최고의 솔루션을 제공합니다.
최대 7.25GHz (일반) 진정한 아날로그 대역폭, 43ps 상승 시간 (20% -80%) 및 20g/s 최대 실시간 샘플 속도를 제공하여 미세한 세부 사항으로 중요한 이벤트를 캡처합니다. 독점적 인 DPX® 획득 기술을 사용하면 최대 400,000 WFMS/S의 파형 캡처 속도가 시간 또는 며칠 대신 몇 초 또는 몇 분 안에 드문 글리치를 빠르게 찾을 수 있습니다. 혁신적인 소프트웨어 솔루션은 고급 분석 및 컴플라이언스 테스트를위한 도메인 전문 지식을 제공하며 OpenChoice® 아키텍처를 통해 사용자는 사용자 정의 프로그램을 쉽게 작성하거나 인기있는 상용 소프트웨어를 활용할 수있는 기능을 통해 전문 지식을 통합 할 수 있습니다. 직관적 인 그래픽 사용자 인터페이스는 가끔 사용자를 위협하지 않고 고급 사용자에게 정교한 기능을 제공합니다.
MyScope Control Wind 처음으로 오실로스코프 기능의 개인화 된 "도구 상자"를 만들 수 있습니다. 더 이상 메뉴를 통해 기능을 검색하거나 실험실에서 휴식 후 오실로스코프를 구동하는 방법을 다시 배우지 않아도됩니다. MyScope Control Windows는 간단하고 시각적 인 드래그 앤 드롭 프로세스를 사용하여 몇 분 안에 쉽게 만들 수 있습니다. 일단 생성되면이 사용자 정의 된 창은 다른 제어 창과 마찬가지로 오실로스코프 버튼/메뉴 막대에서 전용 MyScope 버튼과 메뉴 선택을 통해 쉽게 액세스 할 수 있습니다. 공유 환경에서 오실로스코프를 사용하는 각 사람이 고유 한 제어 창을 가질 수 있도록 무제한 수의 사용자 정의 제어 창을 만들 수 있습니다. 제어 윈도우는 하드 드라이브의 파일로 저장되므로 다른 CSA7000B, TDS5000B 또는 TDS6000B/C 시리즈 오실로스코프로 쉽게 전송할 수 있거나 필요할 때 전 세계 동료에게 전자 우편을 만들 수 있습니다. 발생합니다. MyScope Control Windows는 오실로스코프를 사용하지 않은 후 실험실로 돌아올 때 많은 사람들이 직면 할 수있는 램프 업 시간을 제거하여 이제 훨씬 더 효율적으로 작동 할 수있는 전원 사용자에 이르기까지 모든 오실로스코프 사용자에게 도움이됩니다. 필요한 모든 것은 메뉴 후 메뉴를 지속적으로 탐색하여 유사한 작업을 반복하지 않고 하나의 제어 창에서 찾을 수 있습니다.
오른쪽 마우스 클릭 메뉴는 간단한 것을 단순하게 만듭니다. 마우스 오른쪽 클릭 메뉴는 컨텍스트에 민감합니다. 즉, 메뉴에 제시된 선택은 마우스 오른쪽 버튼을 클릭 한 위치에 따라 다릅니다. 이것은 마우스 오른쪽 클릭 메뉴를 매우 직관적입니다. 커서 유형을 변경하고 싶습니까? 커서 또는 커서 읽기를 마우스 오른쪽 버튼으로 클릭하십시오. 자동 측정의 기준 수준을 변경하고 싶습니까? 측정을 마우스 오른쪽 버튼으로 클릭하십시오. 트리거 매개 변수를 변경하고 싶습니까? 트리거 판독 값을 마우스 오른쪽 버튼으로 클릭하십시오. 파형의 색상을 변경하고 싶습니까? 파형 손잡이를 마우스 오른쪽 버튼으로 클릭하십시오. 오실로스코프 디스플레이의 거의 모든 물체에는 해당 물체와 관련된 모든 적절한 동작 또는 기능이 포함 된 마우스 오른쪽 클릭 메뉴가 있습니다. 객체 외에도 디스플레이 영역에 대한 마우스 오른쪽 클릭 메뉴도 있습니다. 예를 들어, 기본 심판을 마우스 오른쪽 버튼으로 클릭하면 명확한 데이터, 기본 설정, 자동 세트, 화면 캡처, 모든 파형 저장 및 화면 텍스트를 추가하여 가장 일반적으로 수행되는 많은 작업에 대한 단일 클릭 액세스를 제공합니다.
수직 시스템
|
|
TDS7054 |
TDS7104 |
TDS7154B |
TDS7254B |
TDS7404B |
TDS7704B |
|---|---|---|---|---|---|---|
| 입력 채널 | 4 | 4 | 4 | 4 | 4 | 4 |
| 하드웨어 아날로그 대역폭 (-3 dB) | 500MHz | 1GHz | 1.5GHz*1 | 2.5GHz*1 | 4GHz*1 | 7.25 GHz*1(일반), 7GHz*1보장 |
| 상승 시간 10%에서 90% (일반) | 800 PS | 400 PS | 200 ps | 130 ps | 100 ps | 62 ps |
| 20%에서 80% 상승 (일반) | 135 PS | 83 PS | 72 PS | 43 PS | ||
| DC 게인 정확도 | 1% | ± (2% + (2% × 오프셋)) | ± 2.5% + (2% × 오프셋) | |||
*1≥10 mV/div.
수직 시스템 (계속)
|
|
TDS7054/TDS7104 |
TDS7154B/TDS7254B/TDS7404B/TDS7704B |
|---|---|---|
| 하드웨어 대역폭 제한 | 250MHz 또는 20MHz | TCA-1 Meg가 필요합니다 |
| 입력 커플 링 | AC, DC, GND | DC, GND |
| 입력 임피던스 | 1 MΩ ± 0.5% 또는 50 Ω ± 1% | 50 Ω ± 2.5% |
| 입력 감도, 1 MΩ | 1 mV/div ~ 10 v/div | - |
| 입력 감도, 50 Ω | 1 mV/div ~ 1 v/div | 2 mV/div ~ 1 v/div |
| 수직 해상도 | 8 비트 (평균화 된 11 비트) | 8 비트 (평균화 된 11 비트) |
| 최대 입력 전압, 1 MΩ | ± 150 v 고양이 I I I DAREED 20 DB/DECADE ~ 9 VRMS200kHz 이상 | - |
| 최대 입력 전압, 50 Ω | 5 vRMS피크는 ± 30 볼트 미만입니다 |
<1 vRMS<100 mv/div의 경우, <5 vRMS≥100 mV/div 설정의 경우. Tekconnect® 액세서리에 의해서도 결정됩니다 |
| 오프셋 범위 | 1 mV/div ~ 100 mV/div : ± 1 v | 2 mV ~ 50 mV/div : ± 0.5 v |
| 101 mv/div ~ 1 v/div : ± 10 v | 50.5 mV ~ 99.5 mV : ± 0.25 v | |
| 1.01 v/div ~ 10 v/div : ± 100 v | 100 mV ~ 500 mV : ± 5V | |
| 505mV ~ 1 V/DIV : ± 2.5 V | ||
| 채널 대 채널 분리 동일한 수직 스케일 설정에서 두 채널 | 100MHz에서 ≥100 : 1, 정격 대역폭에서 30 : 1 | 1.5GHz에서 ≥80 : 1, 정격 대역폭에서 ≥15 : 1 |
참고 : P7240 : 4 GHz를 사용한 TDS7404B의 일반적인 시스템 대역폭.
참고 : P7330 : 3.5 GHz를 사용한 TDS7404B의 일반적인 시스템 대역폭.
참고 : P7260 : 6GHz 인 TDS7704B의 일반적인 시스템 대역폭
참고 : P7350 : 5 GHz 인 TDS7704B의 일반적인 시스템 대역폭.
참고 : P7380 : 7GHz 인 TDS7704B의 일반적인 시스템 대역폭.
타임베이스 시스템
|
|
TDS7054/TDS7104 |
TDS7154B/TDS7254B/TDS7404B/TDS7704B |
|---|---|---|
| 시간 기본 범위 | 200 ps/div ~ 40 s/div | 50 ps ~ 10 s/div |
| 시간 기반 지연 시간 범위 | 16 ns ~ 250 s | 5 ns ~ 250 s |
| 채널-채널 deskew 범위 | ± 25 ns | ± 75 ns |
| 델타 시간 측정 정확도 | ± ((0.06/샘플 속도) + (15 ppm × reading)) rms | ± ((0.06/샘플 속도) + (2.5 ppm × reading)) rms |
| 트리거 지터 (RMS) | 8시RMS(전형적인) |
2 psRMS(일반) (7254B/7154B) 1.5 psRMS(전형적인) (7404b) 1.2 PSRMS(전형적인) (7704b) |
| 장기 샘플 속도 및 지연 시간 정확도 | ≥1ms 간격에 걸쳐 ± 15 ppm | ≥100ms 간격에 걸쳐 2.5 ppm |
획득 시스템
|
|
TDS7054 |
TDS7104 |
TDS7154B/ TDS7254B/ TDS7404B/ TDS7704B |
|---|---|---|---|
| 실시간 샘플 속도 | |||
| 1 채널 (최대) | 5 gs/s | 10 gs/s | 20 gs/s |
| 2 채널 (최대) | 5 gs/s | 5 gs/s | 10 gs/s |
| 3-4 채널 (최대) | 2.5 gs/s | 2.5 gs/s | 5 gs/s |
| 동등한 시간 샘플 속도 (최대) | 250 gs/s | 250 gs/s | 1 ts/s |
| 표준 메모리가있는 채널 당 최대 레코드 길이 | 2 m (1-ch.), 1 m (2-ch.), 500 K (4-ch.) | 4m (1-ch.), 2 m (2-ch.), 1 m (4-ch.) | |
| 메모리 선택. 2m | 8m (1-ch.), 4m (2-ch.), 2 m (4-ch.) | ||
| 메모리 선택. 3m | 16m (1-ch.), 8m (2-ch.), 4 m (4-ch.) | ||
| 메모리 선택. 4m | 32m (1-ch.), 16m (2-ch.), 8m (4-ch.) | ||
| 메모리 선택. 5m | 64m (1-ch.), 32m (2-ch.), 16m (4-ch.) | ||
최고 실시간 해상도에서 최대 기간 (1-Ch)
|
|
TDS7054 |
TDS7104 |
TDS7154B/TDS7254B/TDS7404B/TDS7704B |
|---|---|---|---|
| 시간 해상도 (싱글 샷) | 200ps (5 gs/s) | 100 ps (10 gs/s) | 50 PS (20 gs/s) |
| 표준 메모리로 최대 기간 | 400 μs | 200 μs | 200 μs |
| opt. 2m | 1.6ms | 800 μs | 400 μs |
| opt. 3m | 3.2ms | 1.6ms | 800 μs |
| opt. 4m | 1.6ms | ||
| opt. 5m | 3.2ms |
획득 모드
|
|
TDS7054/TDS7104 |
TDS7154B/TDS7254B/TDS7404B/TDS7704B |
|---|---|---|
| FASTACQ 획득 | 독점적 인 DPX® 획득 기술로 구동되는 FastACQ는 동적 신호 분석 및 드문 이벤트 캡처를위한 도구를 최적화합니다. | |
| 최대 FastACQ 파형 캡처 속도 | > 200,000 WFMS/SEC | > 400,000 WFMS/SEC |
| 파형 데이터베이스 | 3 차원 진폭, 시간 및 카운트를 제공하는 파형 데이터베이스 축적 | |
| 견본 | 샘플링 된 값을 얻습니다 | |
| 피크 감지 | 실시간 샘플링 속도로 좁은 결함을 캡처합니다 | |
| 최소 피크는 펄스 폭을 감지합니다 | ≤1 ns | 400 PS |
| 평균화 | 평균에 포함 된 2 ~ 10,000 파형 | |
| 봉투 | 2 ~ 2x109Min-Max 봉투에 포함 된 파형 | |
| 하이 레스 | 실시간 BoxCar 평균은 임의의 노이즈를 줄이고 해상도를 증가시킵니다 | |
| FastFrame ™ 획득 | 획득 메모리는 세그먼트로 나뉩니다. 최대 트리거 속도> 초당 265,000 파형. 각 이벤트에 기록 된 도착 시간 | |
트리거 시스템
|
|
TDS7054 |
TDS7104 |
TDS7154B/TDS7254B/TDS7404B/TDS7704B |
|---|---|---|---|
|
감광도 |
|||
|
트리거 특성 |
|||
|
트리거 레벨 범위 |
|||
| 내부 DC 결합 | 500MHz에서 0.35 Div DC ~ 50 MHz 증가 | 1GHz에서 0.35 Div DC ~ 50 MHz 증가 | 3GHz TDS7404B/TDS7704B에서 0.5 DIV DC ~ 50 MHz로 증가 |
| 외부 (보조 입력) | 100MHz에서 DC에서 50MHz 400 MV에서 50MHz 증가 | 100MHz에서 DC에서 50MHz로 250MV로 500MV 증가 | DC에서 150MV ~ 50MHz, 2.5GHz에서 500mV로 증가 |
| 메인 트리거 모드 | 자동, 정상 및 단일 | ||
| 트리거 시퀀스 | 시간이 지연되고 이벤트에 의해 지연된 메인. 모든 시퀀스는 트리거 이벤트 후 별도의 수평 지연을 포함하여 획득 창을 제 시간에 배치 할 수 있습니다. | ||
| 표준 트리거 유형 | 에지, 글리치, 런트, 너비, 전환 시간, 시간 초과, 패턴, 상태, 설정/홀드 | 에지, 글리치, 런트, 너비, 전환 시간, 타임 아웃, 패턴, 상태, 설정/홀드, 창, 가장자리, 패턴 및 상태를 제외한 모든 논리 자격이 될 수 있습니다. | |
| 통신 관련 트리거 (옵션 SM 필요) | AMI, HDB3, BNZS, CMI, MLT3 및 NRZ 인코딩 통신 신호에 대한 지원. 표준에 적용되는 분리 된 양 또는 음성, 제로 펄스 형태 또는 눈 패턴 중에서 선택하십시오. | ||
| 일련 패턴 트리거 (옵션 st 필요) | 64 비트 직렬 단어 인식기, 바이너리 (높음, 낮음, 신경 쓰지 않음) 또는 육각형 형식으로 지정된 비트. 최대 1.25 GBAud의 NRZ 인코딩 데이터를 트리거합니다. | ||
| 내부 | 화면 중앙에서 ± 12 부문 | ||
| 외부 (보조) | ± 8 v | ± 5 v | |
| 선 | 0 v에서 수정되었습니다 | ||
| 커플 링 트리거 | DC, AC (감쇠 <60 Hz), HF Rej (감쇠> 30 kHz), lf Rej (감쇠 <80 kHz), 노이즈 거부 (감도 감소) | ||
| 트리거 홀드 오프 범위 | 최소 250 ns 최대 12 초 | ||
시계 복구 시스템 (옵션 SM, ST)
|
|
TDS7154B/TDS7254B/TDS7404B/TDS7704B |
|---|---|
| 클럭 복구 단계 잠긴 루프 대역폭 | fbaud/1600 전형적인 |
| 추적/획득 범위 | 요청 된 보드의 ± 2% |
| 시계 복구 지터 (일반) | 0.25% 기간 +5 psRMSPRBS 데이터 패턴 또는 4 PS의 경우RMS"011"데이터 패턴을 반복하려면 |
| 시계 복구를위한 입력 감도 | 1 DIVISION PK-PK 표시 신호 |
| 입력 데이터 속도 | 1.5 MBAud ~ 3.125 GBAud |
가장자리 -모든 채널 또는 전면 패널 보조 입력의 양수 및/또는 음성 기울기. 커플 링에는 DC, AC, 노이즈 거부, HF 거부 및 LF 거부가 포함됩니다.
글리치 -양성, 음성 또는 극성의 글리치를 트리거하거나 거부합니다. 최소 글리치 너비는 1.0 ns이며 200ps 해상도 (TDS7104/TDS7054). 최소 글리치 너비는 170ps (TDS7704B) 또는 250 PS (B 모델) 인 225 PS (다른 모든 B 모델)입니다.
너비 -선택 가능한 시간 제한 내부 또는 외부에서 양수 또는 네거티브 펄스 폭 (B 모델에서 170ps까지)을 트리거합니다 - 1 ns (TDS7104/TDS7054) 또는 340 PS (B 모델) ~ 1 초).
runt-하나의 임계 값을 가로 지르는 펄스를 트리거하지만 첫 번째를 다시 교차하기 전에 두 번째 임계 값을 넘지 못합니다. 선택 시간 자격.
시간 초과 -지정된 기간 동안 높음, 낮음 또는 중 하나를 유지하는 이벤트에서 트리거, 1 NS (TDS7104/TDS7054) 또는 340 PS (B 모델)에서 200ps (TDS7104/TDS7054) 또는 100ps (B 모델로 1 초까지 선택할 수 있습니다. ).
이행 -지정된 것보다 빠르거나 느린 펄스 에지 속도를 트리거합니다. 경사는 양수, 음수 또는 중 하나 일 수 있습니다.
설정/홀드 -두 개의 입력 채널에 존재하는 시계와 데이터 사이의 설정 시간과 보유 시간을 모두 위반하는 것을 트리거하십시오.
패턴 -패턴이 잘못되거나 지정된 기간 동안 true를 유지하는 경우 트리거됩니다. 높이, 낮거나 신경 쓰지 않는 4 개의 입력 채널에 대해 지정된 패턴 (및 또는 NAND, NOR).
상태 -채널 4의 에지에 의해 클럭 된 채널의 논리적 패턴 (1, 2, 3). 상승 또는 떨어지는 시계 가장자리에서 트리거.
창문 -두 개의 사용자 조정 가능한 임계 값으로 정의 된 창을 입력하거나 종료하는 이벤트에서 트리거됩니다. 이벤트는 시간 또는 논리 자격이 될 수 있습니다 (B 모델 만)
글리치, 너비, 런트, 타임 아웃, 전환, 설정/홀드, 창 트리거에 적용 할 수있는 논리 자격 트리거 - 나머지 사용되지 않은 채널로 정의 된 로직 상태가 발생하는 경우에만 지정된 이벤트에서 트리거됩니다 (B 모델 만).
시간별로 트리거 지연 -16 ns (B 모델의 경우 5ns) ~ 250 s.
이벤트에 따른 트리거 지연 -1 ~ 10,000,000 이벤트.
진폭 -진폭, 높음, 낮음, 최대, 최소, 피크, 피크, 평균, 사이클 평균, RMS, 사이클 RMS, 양의 오버 슈트, 음의 오버 슈트.
시간 -상승 시간, 낙하 시간, 양의 폭, 음의 폭, 양의 듀티 사이클, 음의 듀티 사이클,주기, 주파수, 지연.
조합 -면적, 사이클 면적, 위상, 버스트 너비.
히스토그램 관련 -파형 수, 박스 히트, 피크 히트, 중간, 최대, 최소, 피크 ~ 피크, 평균 (μ), 표준 편차 (σ), μ+1σ, μ+2σ, μ+3σ.
눈 패턴 관련 (B 모델 만) -멸종 비 (절대, %및 DB), 눈 높이, 눈 상단, 아이베이스, 눈 너비, 교차 %, 지터 (피크 피크, RMS 및 6Sigma), 소음 (피크 피크 및 RMS), S/N 비율 , 사이클 왜곡, Q- 인자.
대수 표현 -파형, 스칼라 및 파라 메트릭 측정 결과를 포함한 광범위한 대수 표현식을 정의합니다 (예 : Integral (ch.1-mean (ch.1)) × 1.414).
산술 -파형과 스칼라를 추가, 빼고 곱하십시오.
관계 -비교의 부울 결과>, <,> =, <=, ==,! =.
미적분학 -통합, 차별화.
주파수 도메인 기능 -스펙트럼 크기 및 위상, 실제 및 가상 스펙트럼.
수직 단위 -크기 : 선형, db, dbm; 단계 : 학위, 라디안.
창 함수 -직사각형, 해밍, 하닝, 카이저-베셀, 블랙맨-하리스, 가우스, 플랫 탑 2, 텍 수수.
파형 정의 -임의의 수학 표현.
디스플레이 유형 -액정 활성 매트릭스 컬러 디스플레이.
디스플레이 크기 -대각선 : 264 mm (10.4 인치).
디스플레이 해상도 -
TDS7104/TDS7054 : 640 수평 x 480 수직 픽셀.
TDS7154B/TDS7254B/TDS7404B/TDS7704B : 1024 수평 X 768 수직 픽셀
파형 스타일 -벡터, 점, 가변 지속성, 무한 지속성.
CPU-
TDS7104/TDS7054 : Intel Celeron 프로세서, 850 MHz.
TDS7154B/TDS7254B/TDS7404B/TDS7704B : Intel Pentium IV 프로세서, 2.8GHz*2
PC 시스템 메모리 -1GB*2.
하드 디스크 드라이브 -40 GB 탈착식 하드 디스크 드라이브 : 후방 패널 또는 (B 모델 만) 프론트 패널 (옵션 FHD).
플로피 디스크 드라이브 -플로피 디스크 드라이브의 1.44 MB 3.5 : 전면 패널 또는 (B 모델 만) 후방 패널 (옵션 FHD)
CD -R/W 드라이브 -CD 제작 소프트웨어 응용 프로그램이있는 후방 패널 CD-R/W 드라이브.
생쥐 -엄지 휠 모델 포함, USB 인터페이스.
키보드 -미니 키보드 포함 (파우치에 적합); PS-2 인터페이스. 풀 사이즈 키보드에 대한 119-6633-00 주문; USB 인터페이스 및 허브.
*22004 년 9 월 가능.
프로브 보상기 출력 -전면 패널 BNC 커넥터에는 프로브 부착을 위해서는 프로브 칼-데스 키 고정물 (포함)이 필요합니다. 진폭 200 mV (TDS7104/TDS7054) 또는 500MV (B 모델) ± 20%, 주파수 1 kHz ± 5%.
아날로그 신호 출력 진폭 -전면 패널 BNC 커넥터는 CH 3이 트리거 소스로 선택 될 때 CH 3 입력에 부착 된 버퍼 버전의 신호를 제공합니다. 20mV/div ± 20% 1.8 MΩ 부하, 10 mV/div ± 20%로 50 Ω 부하.
아날로그 신호 출력 대역폭, 일반 -
TDS7054, TDS7104 : 50 Ω 부하로 100MHz.
TDS7154B/TDS7254B/TDS7404B/TDS7704B : 1GHz 50 Ω 하중.
외부 시간 기준 참조 -리어 패널 BNC 커넥터, 타임베이스 시스템은 외부 10 MHz 참조로 위상 잠금 할 수 있습니다.
타임베이스 참조 -리어 패널 BNC 커넥터는 내부 10 MHz 참조 발진기의 TTL 호환 출력을 허용합니다.
보조 출력 레벨 -전면 패널 BNC 커넥터는 오실로스코프가 트리거 될 때 TTL 호환 극성 전환 가능한 펄스를 제공합니다.
병렬 포트 -IEEE 1284, DB-25 커넥터.
오디오 포트 -스테레오 마이크 입력 및 스테레오 라인 출력 용 소형 전화 잭.
USB 포트 -오실로스코프 전원이 켜져있는 동안 USB 키보드 및/또는 마우스를 연결하거나 연결을 끊을 수 있습니다. B 모델에는 2 개의 USB 포트가 있습니다.
키보드 포트 -PS-2 호환.
마우스 포트 -PS-2 호환.
란 포트 -RJ-45 커넥터는 10Base-T 및 100Base-T를 지원합니다.
직렬 포트 -DB-9 COM1 포트.
Windows 비디오 포트 -후면 패널의 15 핀 D- 서브 커넥터; 두 번째 모니터를 연결하여 듀얼 모니터 디스플레이 모드를 사용하십시오. 비디오는 DDC2B를 준수합니다
GPIB 포트 -IEEE 488.2 표준.
범위 비디오 포트 -15 PIN D-SUB 커넥터 후면 패널의 비디오는 B 모델에서 IBM XGA 호환입니다. 외부 모니터 또는 프로젝터의 라이브 파형을 포함하여 오실로스코프 디스플레이를 표시하려면 연결하십시오. 기본 Windows 데스크탑은이 포트를 사용하여 외부 모니터에 표시 할 수도 있습니다.
힘 -100 ~ 240 vRMS, ± 10%, 50/60 Hz; 115 vRMS± 10%, 400Hz; 고양이 II, <300 W (450 va).
물리적 특성 벤치 탑 구성
|
치수 |
mm |
안에. |
|---|---|---|
|
무게 |
kg |
LBS. |
| 키 | 277 | 10.9 |
| 너비 | 455 | 17.9 |
| 깊이 | 425 | 16.75 |
| 그물 | 19.1 | 42.0 |
| 해운 | 37 | 85 |
물리적 특성 랙 마운트 구성
|
치수 |
mm |
안에. |
|---|---|---|
|
무게 |
kg |
LBS. |
| 키 | 277 | 10.5 |
| 너비 | 502 | 19.75 |
| 깊이 | 486 | 19.125 |
| 그물 | 18.6 | 41 |
| 전부 | 5.6 | 12.25 |
냉각 - 필수 간격
|
|
mm |
안에. |
|---|---|---|
| 맨 위 | 0 또는> 76 | 0 또는> 3 |
| 맨 아래 | 0 | 0 |
| 왼쪽 | 76 | 3 |
| 오른쪽 | 76 | 3 |
| 앞쪽 | 0 | 0 |
| 뒤쪽 | 0 | 0 |
온도 -
운영 :
플로피 디스크 및 CD-R/W 드라이브를 제외하고 0 ° C (TDS7104/TDS7054) 또는 +5 ° C (B 모델) ~ +50 ° C
플로피 디스크 및 CD-ROM 드라이브를 포함하여 +10 ° C ~ +45 ° C.
비 운영 : -22 ° C ~ +60 ° C.
습도 -
수술 : +50 ° C 이하의 최대 습구 온도 +29 ° C의 최대 습구 온도를 갖는 20% ~ 90% 상대 습도, 비전도. 상한은 +50 ° C에서 25% 상대 습도로 유발되었습니다.
비 운영 : 플로피 디스크 드라이브에 디스켓이 없습니다. 최대 습구 온도가 +60 ° C 이하에서 +29 ° C의 최대 습구 온도를 갖는 20% 내지 90% 상대 습도, 비전도. 상한은 +60 ° C에서 20% 상대 습도로 유발되었습니다.
고도 -
작동 : 10,000 피트 (3,048m).
비 운영 : 40,000 피트 (12,190m).
무작위 진동 -
작동 : 0.000125 g2/5 ~ 350Hz, -3 dB/옥타브 350 ~ 500Hz, 0.0000876 g2500Hz에서 Hz. 0.24 g의 전체 수준RMS.
작동하지 않는 : 0.0175 g2/5 내지 100Hz, -3 dB/옥타브 100 ~ 200Hz, 0.00875 g2/200 ~ 350Hz, -3 dB/옥타브 350 ~ 500Hz, 0.006132 g2500Hz에서 Hz. 전체 수준 2.28 gRMS.
전자기 호환성 -89/336/EEC.
안전 -UL 3111-1, CSA 1010.1, EN61010-1.2 IEC 61010-1.
FAQ :
Q : 어떤 배송 방법을 사용하고 있으며 배달 시간은 얼마입니까?
에이:우리는 추적 번호가있는 EMS, DHL, FedEx, UPS 및 TNT를 통해 배송합니다. 배송은 일반적으로 영업일 기준 4-7 일이 소요됩니다.
Q : 관세와 세금은 어떻게 처리됩니까?
에이:직무와 세금은 국가마다 다르며 일반적으로 구매자의 책임입니다. 자세한 내용은 지역 수입 규정을 확인하십시오.
Q : 지불 조건은 무엇입니까?
에이:배송 전에 100% T/T 결제가 필요합니다.
Q : 국제적으로 구매 한 제품의 품질을 어떻게 보장 할 수 있습니까?
에이:우리는 평판이 좋은 공급 업체와 협력하고 배송 전에 철저한 검사를 수행합니다. 대부분의 제품에 대한 보증이 가능합니다. 특정 약관을 확인하십시오.
Q : 배송이 지연되면 어떻게해야합니까?
에이:제공된 추적 정보를 확인하십시오. 지연이있는 경우 업데이트를 위해 당사 또는 캐리어에 직접 문의하십시오.
Q : 대량 주문 할인을 제공합니까?
에이:예, 대량 구매에 할인을받을 수 있습니다. 특정 요구 사항에 대해 논의하려면 당사에 문의하십시오.
|
| 브랜드 이름: | Tektronix |
| 모델 번호: | TDS7000B |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 카튼 |
| 지불 조건: | 전신환, 웨스턴 유니온 |
TDS7000B 시리즈의 우수한 측정 충실도, 타의 추종 분석 및 타협되지 않은 유용성의 고유 한 조합은 고속 복잡한 시스템의 설계를 단순화하고 속도를 높이는 최고의 테스트 머신입니다. 이 가족은 정교한 전자 설계를 확인, 특성화 및 디버깅하는 설계자가 직면 한 도전적인 신호 무결성 문제에 대한 업계 최고의 솔루션을 제공합니다.
최대 7.25GHz (일반) 진정한 아날로그 대역폭, 43ps 상승 시간 (20% -80%) 및 20g/s 최대 실시간 샘플 속도를 제공하여 미세한 세부 사항으로 중요한 이벤트를 캡처합니다. 독점적 인 DPX® 획득 기술을 사용하면 최대 400,000 WFMS/S의 파형 캡처 속도가 시간 또는 며칠 대신 몇 초 또는 몇 분 안에 드문 글리치를 빠르게 찾을 수 있습니다. 혁신적인 소프트웨어 솔루션은 고급 분석 및 컴플라이언스 테스트를위한 도메인 전문 지식을 제공하며 OpenChoice® 아키텍처를 통해 사용자는 사용자 정의 프로그램을 쉽게 작성하거나 인기있는 상용 소프트웨어를 활용할 수있는 기능을 통해 전문 지식을 통합 할 수 있습니다. 직관적 인 그래픽 사용자 인터페이스는 가끔 사용자를 위협하지 않고 고급 사용자에게 정교한 기능을 제공합니다.
MyScope Control Wind 처음으로 오실로스코프 기능의 개인화 된 "도구 상자"를 만들 수 있습니다. 더 이상 메뉴를 통해 기능을 검색하거나 실험실에서 휴식 후 오실로스코프를 구동하는 방법을 다시 배우지 않아도됩니다. MyScope Control Windows는 간단하고 시각적 인 드래그 앤 드롭 프로세스를 사용하여 몇 분 안에 쉽게 만들 수 있습니다. 일단 생성되면이 사용자 정의 된 창은 다른 제어 창과 마찬가지로 오실로스코프 버튼/메뉴 막대에서 전용 MyScope 버튼과 메뉴 선택을 통해 쉽게 액세스 할 수 있습니다. 공유 환경에서 오실로스코프를 사용하는 각 사람이 고유 한 제어 창을 가질 수 있도록 무제한 수의 사용자 정의 제어 창을 만들 수 있습니다. 제어 윈도우는 하드 드라이브의 파일로 저장되므로 다른 CSA7000B, TDS5000B 또는 TDS6000B/C 시리즈 오실로스코프로 쉽게 전송할 수 있거나 필요할 때 전 세계 동료에게 전자 우편을 만들 수 있습니다. 발생합니다. MyScope Control Windows는 오실로스코프를 사용하지 않은 후 실험실로 돌아올 때 많은 사람들이 직면 할 수있는 램프 업 시간을 제거하여 이제 훨씬 더 효율적으로 작동 할 수있는 전원 사용자에 이르기까지 모든 오실로스코프 사용자에게 도움이됩니다. 필요한 모든 것은 메뉴 후 메뉴를 지속적으로 탐색하여 유사한 작업을 반복하지 않고 하나의 제어 창에서 찾을 수 있습니다.
오른쪽 마우스 클릭 메뉴는 간단한 것을 단순하게 만듭니다. 마우스 오른쪽 클릭 메뉴는 컨텍스트에 민감합니다. 즉, 메뉴에 제시된 선택은 마우스 오른쪽 버튼을 클릭 한 위치에 따라 다릅니다. 이것은 마우스 오른쪽 클릭 메뉴를 매우 직관적입니다. 커서 유형을 변경하고 싶습니까? 커서 또는 커서 읽기를 마우스 오른쪽 버튼으로 클릭하십시오. 자동 측정의 기준 수준을 변경하고 싶습니까? 측정을 마우스 오른쪽 버튼으로 클릭하십시오. 트리거 매개 변수를 변경하고 싶습니까? 트리거 판독 값을 마우스 오른쪽 버튼으로 클릭하십시오. 파형의 색상을 변경하고 싶습니까? 파형 손잡이를 마우스 오른쪽 버튼으로 클릭하십시오. 오실로스코프 디스플레이의 거의 모든 물체에는 해당 물체와 관련된 모든 적절한 동작 또는 기능이 포함 된 마우스 오른쪽 클릭 메뉴가 있습니다. 객체 외에도 디스플레이 영역에 대한 마우스 오른쪽 클릭 메뉴도 있습니다. 예를 들어, 기본 심판을 마우스 오른쪽 버튼으로 클릭하면 명확한 데이터, 기본 설정, 자동 세트, 화면 캡처, 모든 파형 저장 및 화면 텍스트를 추가하여 가장 일반적으로 수행되는 많은 작업에 대한 단일 클릭 액세스를 제공합니다.
수직 시스템
|
|
TDS7054 |
TDS7104 |
TDS7154B |
TDS7254B |
TDS7404B |
TDS7704B |
|---|---|---|---|---|---|---|
| 입력 채널 | 4 | 4 | 4 | 4 | 4 | 4 |
| 하드웨어 아날로그 대역폭 (-3 dB) | 500MHz | 1GHz | 1.5GHz*1 | 2.5GHz*1 | 4GHz*1 | 7.25 GHz*1(일반), 7GHz*1보장 |
| 상승 시간 10%에서 90% (일반) | 800 PS | 400 PS | 200 ps | 130 ps | 100 ps | 62 ps |
| 20%에서 80% 상승 (일반) | 135 PS | 83 PS | 72 PS | 43 PS | ||
| DC 게인 정확도 | 1% | ± (2% + (2% × 오프셋)) | ± 2.5% + (2% × 오프셋) | |||
*1≥10 mV/div.
수직 시스템 (계속)
|
|
TDS7054/TDS7104 |
TDS7154B/TDS7254B/TDS7404B/TDS7704B |
|---|---|---|
| 하드웨어 대역폭 제한 | 250MHz 또는 20MHz | TCA-1 Meg가 필요합니다 |
| 입력 커플 링 | AC, DC, GND | DC, GND |
| 입력 임피던스 | 1 MΩ ± 0.5% 또는 50 Ω ± 1% | 50 Ω ± 2.5% |
| 입력 감도, 1 MΩ | 1 mV/div ~ 10 v/div | - |
| 입력 감도, 50 Ω | 1 mV/div ~ 1 v/div | 2 mV/div ~ 1 v/div |
| 수직 해상도 | 8 비트 (평균화 된 11 비트) | 8 비트 (평균화 된 11 비트) |
| 최대 입력 전압, 1 MΩ | ± 150 v 고양이 I I I DAREED 20 DB/DECADE ~ 9 VRMS200kHz 이상 | - |
| 최대 입력 전압, 50 Ω | 5 vRMS피크는 ± 30 볼트 미만입니다 |
<1 vRMS<100 mv/div의 경우, <5 vRMS≥100 mV/div 설정의 경우. Tekconnect® 액세서리에 의해서도 결정됩니다 |
| 오프셋 범위 | 1 mV/div ~ 100 mV/div : ± 1 v | 2 mV ~ 50 mV/div : ± 0.5 v |
| 101 mv/div ~ 1 v/div : ± 10 v | 50.5 mV ~ 99.5 mV : ± 0.25 v | |
| 1.01 v/div ~ 10 v/div : ± 100 v | 100 mV ~ 500 mV : ± 5V | |
| 505mV ~ 1 V/DIV : ± 2.5 V | ||
| 채널 대 채널 분리 동일한 수직 스케일 설정에서 두 채널 | 100MHz에서 ≥100 : 1, 정격 대역폭에서 30 : 1 | 1.5GHz에서 ≥80 : 1, 정격 대역폭에서 ≥15 : 1 |
참고 : P7240 : 4 GHz를 사용한 TDS7404B의 일반적인 시스템 대역폭.
참고 : P7330 : 3.5 GHz를 사용한 TDS7404B의 일반적인 시스템 대역폭.
참고 : P7260 : 6GHz 인 TDS7704B의 일반적인 시스템 대역폭
참고 : P7350 : 5 GHz 인 TDS7704B의 일반적인 시스템 대역폭.
참고 : P7380 : 7GHz 인 TDS7704B의 일반적인 시스템 대역폭.
타임베이스 시스템
|
|
TDS7054/TDS7104 |
TDS7154B/TDS7254B/TDS7404B/TDS7704B |
|---|---|---|
| 시간 기본 범위 | 200 ps/div ~ 40 s/div | 50 ps ~ 10 s/div |
| 시간 기반 지연 시간 범위 | 16 ns ~ 250 s | 5 ns ~ 250 s |
| 채널-채널 deskew 범위 | ± 25 ns | ± 75 ns |
| 델타 시간 측정 정확도 | ± ((0.06/샘플 속도) + (15 ppm × reading)) rms | ± ((0.06/샘플 속도) + (2.5 ppm × reading)) rms |
| 트리거 지터 (RMS) | 8시RMS(전형적인) |
2 psRMS(일반) (7254B/7154B) 1.5 psRMS(전형적인) (7404b) 1.2 PSRMS(전형적인) (7704b) |
| 장기 샘플 속도 및 지연 시간 정확도 | ≥1ms 간격에 걸쳐 ± 15 ppm | ≥100ms 간격에 걸쳐 2.5 ppm |
획득 시스템
|
|
TDS7054 |
TDS7104 |
TDS7154B/ TDS7254B/ TDS7404B/ TDS7704B |
|---|---|---|---|
| 실시간 샘플 속도 | |||
| 1 채널 (최대) | 5 gs/s | 10 gs/s | 20 gs/s |
| 2 채널 (최대) | 5 gs/s | 5 gs/s | 10 gs/s |
| 3-4 채널 (최대) | 2.5 gs/s | 2.5 gs/s | 5 gs/s |
| 동등한 시간 샘플 속도 (최대) | 250 gs/s | 250 gs/s | 1 ts/s |
| 표준 메모리가있는 채널 당 최대 레코드 길이 | 2 m (1-ch.), 1 m (2-ch.), 500 K (4-ch.) | 4m (1-ch.), 2 m (2-ch.), 1 m (4-ch.) | |
| 메모리 선택. 2m | 8m (1-ch.), 4m (2-ch.), 2 m (4-ch.) | ||
| 메모리 선택. 3m | 16m (1-ch.), 8m (2-ch.), 4 m (4-ch.) | ||
| 메모리 선택. 4m | 32m (1-ch.), 16m (2-ch.), 8m (4-ch.) | ||
| 메모리 선택. 5m | 64m (1-ch.), 32m (2-ch.), 16m (4-ch.) | ||
최고 실시간 해상도에서 최대 기간 (1-Ch)
|
|
TDS7054 |
TDS7104 |
TDS7154B/TDS7254B/TDS7404B/TDS7704B |
|---|---|---|---|
| 시간 해상도 (싱글 샷) | 200ps (5 gs/s) | 100 ps (10 gs/s) | 50 PS (20 gs/s) |
| 표준 메모리로 최대 기간 | 400 μs | 200 μs | 200 μs |
| opt. 2m | 1.6ms | 800 μs | 400 μs |
| opt. 3m | 3.2ms | 1.6ms | 800 μs |
| opt. 4m | 1.6ms | ||
| opt. 5m | 3.2ms |
획득 모드
|
|
TDS7054/TDS7104 |
TDS7154B/TDS7254B/TDS7404B/TDS7704B |
|---|---|---|
| FASTACQ 획득 | 독점적 인 DPX® 획득 기술로 구동되는 FastACQ는 동적 신호 분석 및 드문 이벤트 캡처를위한 도구를 최적화합니다. | |
| 최대 FastACQ 파형 캡처 속도 | > 200,000 WFMS/SEC | > 400,000 WFMS/SEC |
| 파형 데이터베이스 | 3 차원 진폭, 시간 및 카운트를 제공하는 파형 데이터베이스 축적 | |
| 견본 | 샘플링 된 값을 얻습니다 | |
| 피크 감지 | 실시간 샘플링 속도로 좁은 결함을 캡처합니다 | |
| 최소 피크는 펄스 폭을 감지합니다 | ≤1 ns | 400 PS |
| 평균화 | 평균에 포함 된 2 ~ 10,000 파형 | |
| 봉투 | 2 ~ 2x109Min-Max 봉투에 포함 된 파형 | |
| 하이 레스 | 실시간 BoxCar 평균은 임의의 노이즈를 줄이고 해상도를 증가시킵니다 | |
| FastFrame ™ 획득 | 획득 메모리는 세그먼트로 나뉩니다. 최대 트리거 속도> 초당 265,000 파형. 각 이벤트에 기록 된 도착 시간 | |
트리거 시스템
|
|
TDS7054 |
TDS7104 |
TDS7154B/TDS7254B/TDS7404B/TDS7704B |
|---|---|---|---|
|
감광도 |
|||
|
트리거 특성 |
|||
|
트리거 레벨 범위 |
|||
| 내부 DC 결합 | 500MHz에서 0.35 Div DC ~ 50 MHz 증가 | 1GHz에서 0.35 Div DC ~ 50 MHz 증가 | 3GHz TDS7404B/TDS7704B에서 0.5 DIV DC ~ 50 MHz로 증가 |
| 외부 (보조 입력) | 100MHz에서 DC에서 50MHz 400 MV에서 50MHz 증가 | 100MHz에서 DC에서 50MHz로 250MV로 500MV 증가 | DC에서 150MV ~ 50MHz, 2.5GHz에서 500mV로 증가 |
| 메인 트리거 모드 | 자동, 정상 및 단일 | ||
| 트리거 시퀀스 | 시간이 지연되고 이벤트에 의해 지연된 메인. 모든 시퀀스는 트리거 이벤트 후 별도의 수평 지연을 포함하여 획득 창을 제 시간에 배치 할 수 있습니다. | ||
| 표준 트리거 유형 | 에지, 글리치, 런트, 너비, 전환 시간, 시간 초과, 패턴, 상태, 설정/홀드 | 에지, 글리치, 런트, 너비, 전환 시간, 타임 아웃, 패턴, 상태, 설정/홀드, 창, 가장자리, 패턴 및 상태를 제외한 모든 논리 자격이 될 수 있습니다. | |
| 통신 관련 트리거 (옵션 SM 필요) | AMI, HDB3, BNZS, CMI, MLT3 및 NRZ 인코딩 통신 신호에 대한 지원. 표준에 적용되는 분리 된 양 또는 음성, 제로 펄스 형태 또는 눈 패턴 중에서 선택하십시오. | ||
| 일련 패턴 트리거 (옵션 st 필요) | 64 비트 직렬 단어 인식기, 바이너리 (높음, 낮음, 신경 쓰지 않음) 또는 육각형 형식으로 지정된 비트. 최대 1.25 GBAud의 NRZ 인코딩 데이터를 트리거합니다. | ||
| 내부 | 화면 중앙에서 ± 12 부문 | ||
| 외부 (보조) | ± 8 v | ± 5 v | |
| 선 | 0 v에서 수정되었습니다 | ||
| 커플 링 트리거 | DC, AC (감쇠 <60 Hz), HF Rej (감쇠> 30 kHz), lf Rej (감쇠 <80 kHz), 노이즈 거부 (감도 감소) | ||
| 트리거 홀드 오프 범위 | 최소 250 ns 최대 12 초 | ||
시계 복구 시스템 (옵션 SM, ST)
|
|
TDS7154B/TDS7254B/TDS7404B/TDS7704B |
|---|---|
| 클럭 복구 단계 잠긴 루프 대역폭 | fbaud/1600 전형적인 |
| 추적/획득 범위 | 요청 된 보드의 ± 2% |
| 시계 복구 지터 (일반) | 0.25% 기간 +5 psRMSPRBS 데이터 패턴 또는 4 PS의 경우RMS"011"데이터 패턴을 반복하려면 |
| 시계 복구를위한 입력 감도 | 1 DIVISION PK-PK 표시 신호 |
| 입력 데이터 속도 | 1.5 MBAud ~ 3.125 GBAud |
가장자리 -모든 채널 또는 전면 패널 보조 입력의 양수 및/또는 음성 기울기. 커플 링에는 DC, AC, 노이즈 거부, HF 거부 및 LF 거부가 포함됩니다.
글리치 -양성, 음성 또는 극성의 글리치를 트리거하거나 거부합니다. 최소 글리치 너비는 1.0 ns이며 200ps 해상도 (TDS7104/TDS7054). 최소 글리치 너비는 170ps (TDS7704B) 또는 250 PS (B 모델) 인 225 PS (다른 모든 B 모델)입니다.
너비 -선택 가능한 시간 제한 내부 또는 외부에서 양수 또는 네거티브 펄스 폭 (B 모델에서 170ps까지)을 트리거합니다 - 1 ns (TDS7104/TDS7054) 또는 340 PS (B 모델) ~ 1 초).
runt-하나의 임계 값을 가로 지르는 펄스를 트리거하지만 첫 번째를 다시 교차하기 전에 두 번째 임계 값을 넘지 못합니다. 선택 시간 자격.
시간 초과 -지정된 기간 동안 높음, 낮음 또는 중 하나를 유지하는 이벤트에서 트리거, 1 NS (TDS7104/TDS7054) 또는 340 PS (B 모델)에서 200ps (TDS7104/TDS7054) 또는 100ps (B 모델로 1 초까지 선택할 수 있습니다. ).
이행 -지정된 것보다 빠르거나 느린 펄스 에지 속도를 트리거합니다. 경사는 양수, 음수 또는 중 하나 일 수 있습니다.
설정/홀드 -두 개의 입력 채널에 존재하는 시계와 데이터 사이의 설정 시간과 보유 시간을 모두 위반하는 것을 트리거하십시오.
패턴 -패턴이 잘못되거나 지정된 기간 동안 true를 유지하는 경우 트리거됩니다. 높이, 낮거나 신경 쓰지 않는 4 개의 입력 채널에 대해 지정된 패턴 (및 또는 NAND, NOR).
상태 -채널 4의 에지에 의해 클럭 된 채널의 논리적 패턴 (1, 2, 3). 상승 또는 떨어지는 시계 가장자리에서 트리거.
창문 -두 개의 사용자 조정 가능한 임계 값으로 정의 된 창을 입력하거나 종료하는 이벤트에서 트리거됩니다. 이벤트는 시간 또는 논리 자격이 될 수 있습니다 (B 모델 만)
글리치, 너비, 런트, 타임 아웃, 전환, 설정/홀드, 창 트리거에 적용 할 수있는 논리 자격 트리거 - 나머지 사용되지 않은 채널로 정의 된 로직 상태가 발생하는 경우에만 지정된 이벤트에서 트리거됩니다 (B 모델 만).
시간별로 트리거 지연 -16 ns (B 모델의 경우 5ns) ~ 250 s.
이벤트에 따른 트리거 지연 -1 ~ 10,000,000 이벤트.
진폭 -진폭, 높음, 낮음, 최대, 최소, 피크, 피크, 평균, 사이클 평균, RMS, 사이클 RMS, 양의 오버 슈트, 음의 오버 슈트.
시간 -상승 시간, 낙하 시간, 양의 폭, 음의 폭, 양의 듀티 사이클, 음의 듀티 사이클,주기, 주파수, 지연.
조합 -면적, 사이클 면적, 위상, 버스트 너비.
히스토그램 관련 -파형 수, 박스 히트, 피크 히트, 중간, 최대, 최소, 피크 ~ 피크, 평균 (μ), 표준 편차 (σ), μ+1σ, μ+2σ, μ+3σ.
눈 패턴 관련 (B 모델 만) -멸종 비 (절대, %및 DB), 눈 높이, 눈 상단, 아이베이스, 눈 너비, 교차 %, 지터 (피크 피크, RMS 및 6Sigma), 소음 (피크 피크 및 RMS), S/N 비율 , 사이클 왜곡, Q- 인자.
대수 표현 -파형, 스칼라 및 파라 메트릭 측정 결과를 포함한 광범위한 대수 표현식을 정의합니다 (예 : Integral (ch.1-mean (ch.1)) × 1.414).
산술 -파형과 스칼라를 추가, 빼고 곱하십시오.
관계 -비교의 부울 결과>, <,> =, <=, ==,! =.
미적분학 -통합, 차별화.
주파수 도메인 기능 -스펙트럼 크기 및 위상, 실제 및 가상 스펙트럼.
수직 단위 -크기 : 선형, db, dbm; 단계 : 학위, 라디안.
창 함수 -직사각형, 해밍, 하닝, 카이저-베셀, 블랙맨-하리스, 가우스, 플랫 탑 2, 텍 수수.
파형 정의 -임의의 수학 표현.
디스플레이 유형 -액정 활성 매트릭스 컬러 디스플레이.
디스플레이 크기 -대각선 : 264 mm (10.4 인치).
디스플레이 해상도 -
TDS7104/TDS7054 : 640 수평 x 480 수직 픽셀.
TDS7154B/TDS7254B/TDS7404B/TDS7704B : 1024 수평 X 768 수직 픽셀
파형 스타일 -벡터, 점, 가변 지속성, 무한 지속성.
CPU-
TDS7104/TDS7054 : Intel Celeron 프로세서, 850 MHz.
TDS7154B/TDS7254B/TDS7404B/TDS7704B : Intel Pentium IV 프로세서, 2.8GHz*2
PC 시스템 메모리 -1GB*2.
하드 디스크 드라이브 -40 GB 탈착식 하드 디스크 드라이브 : 후방 패널 또는 (B 모델 만) 프론트 패널 (옵션 FHD).
플로피 디스크 드라이브 -플로피 디스크 드라이브의 1.44 MB 3.5 : 전면 패널 또는 (B 모델 만) 후방 패널 (옵션 FHD)
CD -R/W 드라이브 -CD 제작 소프트웨어 응용 프로그램이있는 후방 패널 CD-R/W 드라이브.
생쥐 -엄지 휠 모델 포함, USB 인터페이스.
키보드 -미니 키보드 포함 (파우치에 적합); PS-2 인터페이스. 풀 사이즈 키보드에 대한 119-6633-00 주문; USB 인터페이스 및 허브.
*22004 년 9 월 가능.
프로브 보상기 출력 -전면 패널 BNC 커넥터에는 프로브 부착을 위해서는 프로브 칼-데스 키 고정물 (포함)이 필요합니다. 진폭 200 mV (TDS7104/TDS7054) 또는 500MV (B 모델) ± 20%, 주파수 1 kHz ± 5%.
아날로그 신호 출력 진폭 -전면 패널 BNC 커넥터는 CH 3이 트리거 소스로 선택 될 때 CH 3 입력에 부착 된 버퍼 버전의 신호를 제공합니다. 20mV/div ± 20% 1.8 MΩ 부하, 10 mV/div ± 20%로 50 Ω 부하.
아날로그 신호 출력 대역폭, 일반 -
TDS7054, TDS7104 : 50 Ω 부하로 100MHz.
TDS7154B/TDS7254B/TDS7404B/TDS7704B : 1GHz 50 Ω 하중.
외부 시간 기준 참조 -리어 패널 BNC 커넥터, 타임베이스 시스템은 외부 10 MHz 참조로 위상 잠금 할 수 있습니다.
타임베이스 참조 -리어 패널 BNC 커넥터는 내부 10 MHz 참조 발진기의 TTL 호환 출력을 허용합니다.
보조 출력 레벨 -전면 패널 BNC 커넥터는 오실로스코프가 트리거 될 때 TTL 호환 극성 전환 가능한 펄스를 제공합니다.
병렬 포트 -IEEE 1284, DB-25 커넥터.
오디오 포트 -스테레오 마이크 입력 및 스테레오 라인 출력 용 소형 전화 잭.
USB 포트 -오실로스코프 전원이 켜져있는 동안 USB 키보드 및/또는 마우스를 연결하거나 연결을 끊을 수 있습니다. B 모델에는 2 개의 USB 포트가 있습니다.
키보드 포트 -PS-2 호환.
마우스 포트 -PS-2 호환.
란 포트 -RJ-45 커넥터는 10Base-T 및 100Base-T를 지원합니다.
직렬 포트 -DB-9 COM1 포트.
Windows 비디오 포트 -후면 패널의 15 핀 D- 서브 커넥터; 두 번째 모니터를 연결하여 듀얼 모니터 디스플레이 모드를 사용하십시오. 비디오는 DDC2B를 준수합니다
GPIB 포트 -IEEE 488.2 표준.
범위 비디오 포트 -15 PIN D-SUB 커넥터 후면 패널의 비디오는 B 모델에서 IBM XGA 호환입니다. 외부 모니터 또는 프로젝터의 라이브 파형을 포함하여 오실로스코프 디스플레이를 표시하려면 연결하십시오. 기본 Windows 데스크탑은이 포트를 사용하여 외부 모니터에 표시 할 수도 있습니다.
힘 -100 ~ 240 vRMS, ± 10%, 50/60 Hz; 115 vRMS± 10%, 400Hz; 고양이 II, <300 W (450 va).
물리적 특성 벤치 탑 구성
|
치수 |
mm |
안에. |
|---|---|---|
|
무게 |
kg |
LBS. |
| 키 | 277 | 10.9 |
| 너비 | 455 | 17.9 |
| 깊이 | 425 | 16.75 |
| 그물 | 19.1 | 42.0 |
| 해운 | 37 | 85 |
물리적 특성 랙 마운트 구성
|
치수 |
mm |
안에. |
|---|---|---|
|
무게 |
kg |
LBS. |
| 키 | 277 | 10.5 |
| 너비 | 502 | 19.75 |
| 깊이 | 486 | 19.125 |
| 그물 | 18.6 | 41 |
| 전부 | 5.6 | 12.25 |
냉각 - 필수 간격
|
|
mm |
안에. |
|---|---|---|
| 맨 위 | 0 또는> 76 | 0 또는> 3 |
| 맨 아래 | 0 | 0 |
| 왼쪽 | 76 | 3 |
| 오른쪽 | 76 | 3 |
| 앞쪽 | 0 | 0 |
| 뒤쪽 | 0 | 0 |
온도 -
운영 :
플로피 디스크 및 CD-R/W 드라이브를 제외하고 0 ° C (TDS7104/TDS7054) 또는 +5 ° C (B 모델) ~ +50 ° C
플로피 디스크 및 CD-ROM 드라이브를 포함하여 +10 ° C ~ +45 ° C.
비 운영 : -22 ° C ~ +60 ° C.
습도 -
수술 : +50 ° C 이하의 최대 습구 온도 +29 ° C의 최대 습구 온도를 갖는 20% ~ 90% 상대 습도, 비전도. 상한은 +50 ° C에서 25% 상대 습도로 유발되었습니다.
비 운영 : 플로피 디스크 드라이브에 디스켓이 없습니다. 최대 습구 온도가 +60 ° C 이하에서 +29 ° C의 최대 습구 온도를 갖는 20% 내지 90% 상대 습도, 비전도. 상한은 +60 ° C에서 20% 상대 습도로 유발되었습니다.
고도 -
작동 : 10,000 피트 (3,048m).
비 운영 : 40,000 피트 (12,190m).
무작위 진동 -
작동 : 0.000125 g2/5 ~ 350Hz, -3 dB/옥타브 350 ~ 500Hz, 0.0000876 g2500Hz에서 Hz. 0.24 g의 전체 수준RMS.
작동하지 않는 : 0.0175 g2/5 내지 100Hz, -3 dB/옥타브 100 ~ 200Hz, 0.00875 g2/200 ~ 350Hz, -3 dB/옥타브 350 ~ 500Hz, 0.006132 g2500Hz에서 Hz. 전체 수준 2.28 gRMS.
전자기 호환성 -89/336/EEC.
안전 -UL 3111-1, CSA 1010.1, EN61010-1.2 IEC 61010-1.
FAQ :
Q : 어떤 배송 방법을 사용하고 있으며 배달 시간은 얼마입니까?
에이:우리는 추적 번호가있는 EMS, DHL, FedEx, UPS 및 TNT를 통해 배송합니다. 배송은 일반적으로 영업일 기준 4-7 일이 소요됩니다.
Q : 관세와 세금은 어떻게 처리됩니까?
에이:직무와 세금은 국가마다 다르며 일반적으로 구매자의 책임입니다. 자세한 내용은 지역 수입 규정을 확인하십시오.
Q : 지불 조건은 무엇입니까?
에이:배송 전에 100% T/T 결제가 필요합니다.
Q : 국제적으로 구매 한 제품의 품질을 어떻게 보장 할 수 있습니까?
에이:우리는 평판이 좋은 공급 업체와 협력하고 배송 전에 철저한 검사를 수행합니다. 대부분의 제품에 대한 보증이 가능합니다. 특정 약관을 확인하십시오.
Q : 배송이 지연되면 어떻게해야합니까?
에이:제공된 추적 정보를 확인하십시오. 지연이있는 경우 업데이트를 위해 당사 또는 캐리어에 직접 문의하십시오.
Q : 대량 주문 할인을 제공합니까?
에이:예, 대량 구매에 할인을받을 수 있습니다. 특정 요구 사항에 대해 논의하려면 당사에 문의하십시오.
