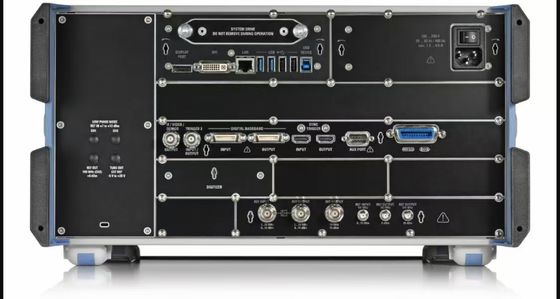

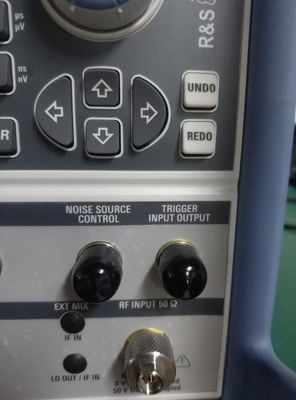

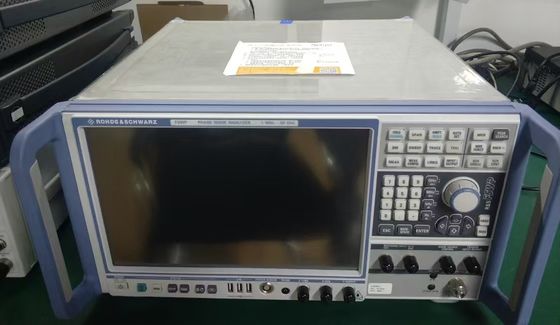

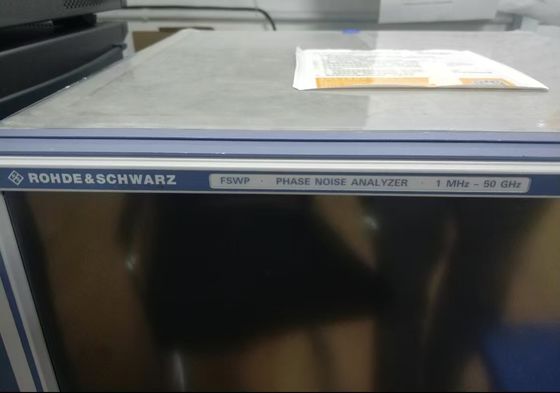

Rohde and Schwarz FSWP50 단계 소음 분석기 1MHz ~ 50GHz 작업 조건에서 테스트

FSWP50 단계 소음 분석기의 설명

R&S®FSWP 단계 소음 분석기와 VCO 검사기는 매우 낮은 내부 소음 소원과 교차 상관관계에 의해 매우 민감합니다.그것은 레이더 응용 프로그램에서와 같은 매우 안정적인 소스에서 단지 초에 단계 소음과 진폭 소음을 측정 할 수 있습니다펄스 신호 측정과 같은 추가 옵션,잔류 단계 소음 (펄스 포함) 특성화 및 통합 고급 신호 및 스펙트럼 분석은 R&S®FSWP를 독특한 시험 도구로 만듭니다..

완전히 디지털 신호 처리 덕분에 R&S FSWP는 단추 누르면 복잡한 측정 작업을 수행하며 직관적인 터치 스크린 조작을 제공합니다.그것은 빠르고 쉽게 펄스 소스의 단계 소음과 펄스 조건 하에 잔류 단계 소음을 측정 할 수 있습니다따라서 R&S FSWP는 항공우주 및 국방 및 자동차용 애플리케이션, 예를 들어 레이더 부품 및 합성기 제조업체에 이상적입니다.R&S FSWP는 또한 VCO를 측정하는 데 이상적입니다., 연구 개발 및 높은 측정 속도 덕분에 생산에도 사용됩니다.

사용 가능한 모델:

R&S FSWP8

R&S FSWP26

R&S FSWP50

주요 사실
■ 고급 신호 및 스펙트럼 분석기와 단계 소음 검사기 한 상자
■ 높은 진폭과 단계 소음 측정의 매우 민감성을 위한 교차 상관관계
■ 1MHz에서 50GHz까지의 주파수 범위, 외부 믹서와 함께 325GHz
■ 펄스 신호의 잔류 단계 소음을 측정하는 내부 소스
■ SCPI 기록기 코드 생성 단순화

주요 특징

■ 폭 넓은 동적 범위는 낮은 소음 수준인 ₹156 dBm (1 Hz) (소음 해제 및 사전 증폭기 없이) 와 높은 TOI, 일반적으로 25 dBm,< 0.3 dB 최대 8 GHz 1 GHz (100 kHz 오프셋) 에서 140 dBc (1 Hz) 의 단계 소음 320 MHz 신호 분석 대역폭

■ 펄스 측정 (R&S®FSWP-K6)

■ 디지털로 모듈된 단일 통신기 분석을 위한 벡터 신호 분석 (R&S®FSWP-K70)

■ 아날로그 모듈 (AM, FM, φM) 단일 운반자의 변조 분석 (R&S®FSWP-K7)

■ 노이즈 수치 측정 (R&S®FSWP-K30)

내부 DC 소스의 사양 공급 전압 0 V ~ 16 V 최대. 전류 부하 2000 mA 튜닝 전압 10 V ~ + 28 V 최대. 전류 부하 20 mA 버튼 누르면 완전한 VCO 특성화,R&S®FSWP는 VCO를 특징짓기 위해 필요한 모든 매개 변수를 측정합니다.

■ 주파수 대 전압

■ 전압 대비 조정 기울기

■ 출력 전력 대 전압

■ 전류 배출 대 전압

R&S®FSWP 단계 소음 분석기와 VCO 테스트는 레이더 응용 프로그램 및 합성기, OCXO, DRO 및 VCO를 개발하고 제조 할 때 최적의 테스트 솔루션입니다.그것은 쉽게 필요한 응용 프로그램을 충족하도록 구성 할 수 있습니다기기의 소음 낮은 내부 로컬 오시레이터는 추가 옵션 없이 상업적으로 사용 가능한 대부분의 합성기와 오시레이터를 측정 할 수 있습니다.고품질 애플리케이션, R&S®FSWP는 두 번째 수신 경로로 장착 될 수 있습니다. 이는 교차 상관관계를 가능하게하고 사용 된 교류 관계 수에 따라 민감도를 최대 25 dB까지 증가시킵니다.분석기의 우수한 내부 소스 및 크게 디지털 건축은 단계 탐지기 후에 신호를 디지털화하는 테스트 시스템보다 더 빨리또한 R&S® FSWP는 버튼 누르면 펄스 소스의 단계 소음과 개별 (또한 펄스) 구성 요소의 잔류 단계 소음을 측정합니다.내부 소스를 사용할 수 있습니다..g. 매우 적합한 오시레이터. 이것은 이전에 외부 소스, 스플리터 및 단계 전환기를 사용하는 값비싼 복잡한 시스템에서만 가능했습니다.그것은 또한 완전 기능 신호 및 스펙트럼 분석기입니다. 스펙트럼 분석기는 사용자가 원하는 신호가 있는지 여부를 결정하는 데 도움이됩니다. R&S®FSWP는 모든 것을 통합한 솔루션으로 사용자가 다양한 측정 채널을 쉽게 전환 할 수 있습니다..스펙트럼에 한눈에 볼 수 있고, 그 다음 단계 소음 측정에 문제가 없습니다.
