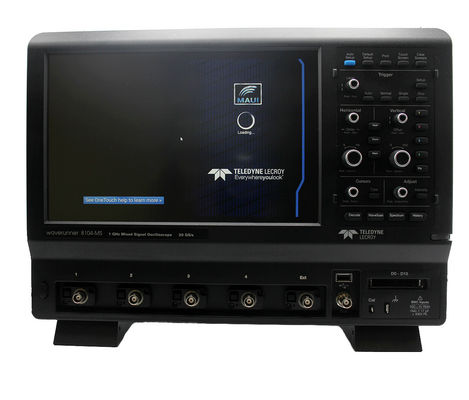

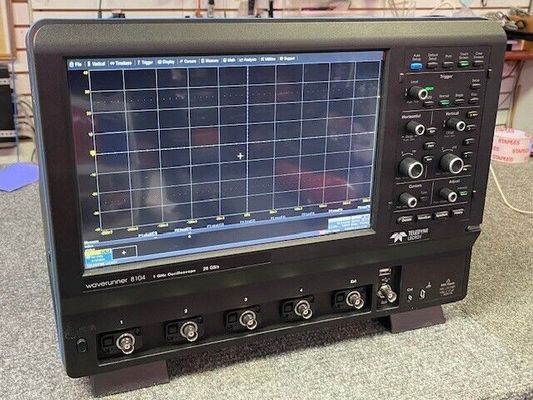

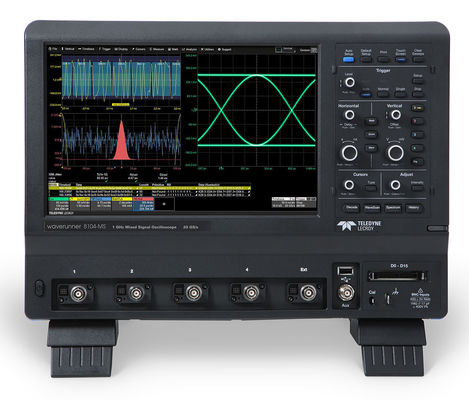

| 브랜드 이름: | Teledyne LeCroy |
| 모델 번호: | WR8104 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 1~3 근무일 |
| 지불 조건: | 전신환, 웨스턴 유니온 |
수직 시스템 |
|
| DC 수직 증가 정확성 (DC 정확성의 증가 구성 요소) | ± ((1%) FS, 0V에서 오프셋 |
수직 - 아날로그 채널 |
|
| 아날로그 대역폭 (최대) | 1 GHz |
| 아날로그 대역폭 @ 50 Ω (-3 dB) (ProBus 입력) | 1 GHz (≥ 2mV/div) |
| 아날로그 대역폭 @ 1 MΩ (-3 dB) (ProBus 입력) | 500MHz (유례적으로) |
| 상승 시간 (10-90%, 50 Ω) | 415 ps (유형적) |
| 상승 시간 (20-80%, 50 Ω) | 290 ps (유형적) |
| 입력 채널 | 4 |
| 수직 해상도 | 8비트, 최대 11비트 향상된 해상도 (ERES) |
| 감수성 | 50 Ω: 1mV-1 V/div, 완전 변동 1 MΩ: 1 mV-10 V/div, 완전 변수 |
| DC 수직 증가 정확성 (DC 정확성의 증가 구성 요소) | ± ((1%) F.S, 0V에서 오프셋 |
| 채널-채널 격리 | DC: 40 dB (>100:1) 까지 (어떤 ProBus 입력 채널 두 개, 동일한 v/div 설정, 전형) |
| 오프셋 범위 | 50 Ω ±1.6 V @ 1 mV - 4.95 mV/div ±4V @ 5mV - 9.9mV/div ±8V @ 10mV - 19.8mV/div ±10V @ 20mV - 1V/div 1 MΩ ±1.6 V @ 1 mV - 4.95 mV/div ±4V @ 5mV - 9.9mV/div ±8V @ 10mV - 19.8mV/div ±16V @ 20mV - 100mV/div ±80V @ 102mV - 1.0V/div ±160V @ 1.02V - 10V/div |
| DC 수직 오프셋 정확도 | 오프셋 설정의 ±(1.5% + 전체 스케일의 1% + 1mV) (시험 한계) |
| 최대 입력 전압 | 50 Ω: 5V RMS ± 10V 피크 1 MΩ: 최대 400 V (DC + 최고 AC < 10 kHz) |
| 입력 결합 | 1 MΩ: AC, DC, GND; 50 Ω: DC, GND |
| 입력 저항 | 50Ω+/-2% 또는 1 MΩ의 17pF, 10 MΩ의 9.5pF를 공급 프로브와 함께 |
| 대역폭 제한기 | 20MHz, 200MHz |
| 재 스케일링 | 길이: 미터, 인치, 피트, 야드, 마일; 질량: 그램, 슬러그; 온도: 섭씨, 페렌히트, 켈빈; 각: 라디안, 아크데그, 아크민, 아크세크, 사이클, 회전, 돌림; 속도: m/s, in/s, ft/s,yd/s, 마일/s; 가속: m/s2, in/s2, ft/s2, g0; 부피: 리터, 큐브 미터, 큐브 인치, 큐브 피트, 큐브 야드; 힘 (중량): 뉴턴, 곡물, 온스, 파운드; 압력: 파스칼, 바,대기 (기술), 대기 (표준), 토르, psi; 전기: 볼트, 앰퍼, 와트, 볼트-암퍼, 볼트-암퍼 반응, 파라드, 쿨롬, 오름, 시멘, 볼트/미터, 쿨롬/m2, 파라드/미터, 시멘/미터, 전력 요인;자석: 웨버, 테슬라, 헨리, 앰프/미터, 헨리/미터; 에너지: 주울, Btu, 칼로리; 회전 기계: 라디안/초, 주파수, 혁명/초, 혁명/분, nm, lb-ft, lb-in, oz-in, 와트,마력다른 것: % |
수평 - 아날로그 채널 |
|
| 시간 기준 | 4개의 입력 채널에 공통된 내부 시간 기준; 외부 시계 (external clock) 가 EXT 입력에 적용될 수 있다 |
| 취득 방식 | 실시간, 롤, 무작위 간첩 샘플링 (RIS), 순서 |
| 시간/분할 범위 | 20 ps/div - 1.6 ks/div RIS ≤ 10 ns/div에서 사용할 수 있습니다. 롤 모드 ≥ 100 ms/div 및 ≤ 5 MS/s |
| 시계 정확성 | <=1.5ppm + (최후 정정시각에서 0.5ppm/년 노화) |
| 샘플 클럭 지터 | 최대 10μs 가득 시간 범위: 100fsrms (내용 시간 기준 참조) 최대 10ms 획득 시간 범위: 360fsrms (내부 시간 기준 참조) |
| 델타 시간 측정 정확도 | sqrt{2}*sqrt{(frac{Noise}{SlewRate}) ^2+(Sample Clock Jitter) ^2) (RMS) + ((시계 정확도) |
| 지터 측정 바닥 | sqrt{(frac{Noise}{SlewRate}) ^2+(Sample Clock Jitter) ^2; 초; rms; (TIE) } |
| 채널-채널 데스크 범위 | ±9 x 시간/디브 설정, 최대 100mS, 각 채널 |
| 외부 시간 기반 참조 (입수) | 10MHz +/-25ppm 50오름 |
| 외부 시간 기반 참조 (출력) | 10MHz, 3.0 dBm +/-1 dBm, 사용중인 참조 (내외 참조) 에 동기화 된 시노파 |
| 외부 시계 | DC 100 MHz; (50 Ω/1 MΩ), EXT BNC 입력, 최소 상승 시간 및 진폭 요구 사항은 낮은 주파수에서 적용됩니다. |
인수 - 아날로그 채널 |
|
| 샘플 비율 (일회 촬영) | 4Ch에서 10 GS/s 2 Ch에서 20 GS/s |
| 표본 비율 (반복) | 반복 신호 (200 GS/s) (20 ps/div ~ 10 ns/div) |
| 메모리 길이 (4 Ch / 2 Ch / 1 Ch) (세그먼트 수) |
16M / 32M / 32M (5,000) |
| 분단 시간 | 1μs |
| 평균 | 1백만 번의 평균을 합쳐서; 1백만 번의 연속 평균을 합쳐서 |
| 향상된 해상도 (ERES) | 8.5~11비트 수직 해상도 |
| 봉투 (Extrema) | 1백만회까지 사용 가능한 봉투, 바닥 또는 지붕 |
| 인터폴레이션 | 선형 또는 Sin x/x (2 pt 및 5 pt) |
트리거 시스템 |
|
| 모드 | 정상, 자동, 싱글, 정지 |
| 출처 | 모든 입력 채널, Ext, Ext/10, 라인 또는 패스트 엣지; 각 소스에 고유한 기울기 및 레벨 (라인 트리거를 제외하고) |
| 결합 | DC, AC, HFRej, LFRej |
| 트리거 전 지연 | 메모리 크기의 0-100% (100 ns의 1% 인크리먼트로 조절) |
| 트리거 후 지연 | 0-10,000 실시간 모드에서 분할, 느린 시간/div 설정 또는 롤 모드에서 제한 |
| 정지 | 2ns에서 20s까지 또는 1에서 99까지999999 이벤트 |
| 트리거와 인터폴레이터 지터 | ≤ 3.5 ps RMS (기반적) <0.1 ps RMS (기반, 소프트웨어 지원) |
| 내부 트리거 레벨 범위 | 중심에서 ±4.1 div (유례적) |
| 외부 트리거 레벨 범위 | 엑스트 (±0.4V); 엑스트/10 (±4V) |
| 최대 트리거 비율 | 1,000,000 파동 형태/초 (시퀀스 모드에서 최대 4개의 채널) |
| 엣지 트리거 프로버스 입력과 함께 트리거 민감도 | 2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC, AC 및 LFRej 결합, ≥ 10 mV/div, 50 Ω) |
| 엣지 트리거 (Aux Input) 와 함께 트리거 민감도 | 2 div @ <1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC, AC 및 LFRej 결합) |
| 최대, 트리거 주파수, SMART 트리거 | 1.0 GHz @ ≥ 10mV/div (최저 터가블 너비 750 ps) |
트리거 유형 |
|
| 가장자리 | 신호가 기울기 (긍정적, 음적, 또는 둘 중 하나) 와 평면 조건에 부합할 때 작동합니다. |
| 너비 | 선택 가능한 너비로 긍정적인 또는 부정적인 장애에 트리거. 최소 너비 500PS, 최대 너비: 20s |
| 오차 | 선택 가능한 너비로 긍정적 또는 부정적 장애를 유발합니다. 최소 너비 200 ps, 최대 너비: 20 s |
| 창문 | 신호가 조절 가능한 임계값으로 정의된 창에서 빠져나갈 때 작동합니다. |
| 패턴 | 논리 조합 (AND, NAND, OR, NOR) 5 입력 (4 채널 및 외부 트리거 입력). 각 소스는 높거나 낮거나 상관하지 않습니다. 높고 낮은 레벨은 독립적으로 선택할 수 있습니다.패턴의 시작이나 끝에서 트리거. |
| TV 복합 비디오 | 선과 필드를 선택할 수 있는 NTSC 또는 PAL 트리거; HDTV (720p, 1080i, 1080p) 를 선택할 수 있는 프레임 레이트 (50 또는 60 Hz) 와 라인; 또는 선택 가능한 필드 (1-8), 라인 (최고 2000),프레임 속도 (25, 30, 50, 또는 60 Hz), 융합 (1:1, 2:1, 4:1, 8:1), 또는 동기 펄스 기울기 (긍정 또는 음수). |
| 랑트 | 두 개의 전압 한계와 두 개의 시간 한계로 정의된 긍정적 또는 부정적인 런트에서 트리거. 1 ns와 20 ns 사이를 선택하십시오. |
| 매출율 | 가장자리 속도 트리거. dV, dt, 기울기 제한을 선택. 1 ns와 20 ns 사이의 가장자리 제한을 선택. |
| 간격 | 1 ns에서 20 s 사이의 간격에서 선택 가능한 트리거. |
| 중퇴 | 신호가 1 ns에서 20 s 사이의 선택된 시간보다 더 오래 떨어지면 트리거됩니다. |
| 측정 트리거 | 많은 수의 측정 매개 변수 중에서 선택하여 정해진 한도를 가진 측정 값을 트리거합니다. 캐스케이드 트리거의 유일한 트리거 또는 마지막 이벤트로 사용할 수 있습니다. |
| 다단계: 자격 (타임오웃 또는 상태/엣지 자격) | 다른 입력 소스에서 정의 된 상태 또는 가장자리가 발생했을 때만 입력 소스에서 트리거됩니다. 소스 사이의 지연은 시간 또는 이벤트에 의해 선택됩니다. |
| 배제 기술로 트리거 | 예상되는 동작을 지정하고 그 조건이 충족되지 않을 때 트리거하여 간헐적인 오류를 유발합니다. |
| 다단계: 먼저 자격 | 시퀀스 인수 모드에서, B 이벤트에서 반복적으로 트리거되는 것은 정의된 패턴, 상태 또는 가장자리 (이벤트 A) 가 인수 첫 번째 세그먼트에서 만족되는 경우에만 발생합니다.시간 또는 이벤트에 의해 선택 가능한 소스 사이의 Holdoff. |
| 다단계: 캐스케이드 (시퀀스) 트리거, 능력 | "A" 이벤트에 팔을 넣고 "B" 이벤트에 트리거를 넣거나 "A" 이벤트에 팔을 넣고 "B" 이벤트에 자격을 얻거나 "C" 이벤트에 트리거를 넣습니다. |
| 다단계: 캐스케이드 (시퀀스) 트리거, 유형 | 캐스케이드 A 다음 B: 가장자리, 창, 패턴 (논리) 너비, 오류, 간격, 탈락 또는 측정. 측정은 B 단계에서만 가능합니다. 캐스케이드 A 다음 B 다음 C (측정): 가장자리, 창, 패턴 (논리), 너비, 오류, 간격, 탈락 또는 측정. 측정은 단계 C에서만 가능합니다. 캐스케이드 A, B, C: 가장자리, 창문, 패턴 (논리) |
| 다단계: 캐스케이드 트리거, 홀도프 | A와 B 또는 B와 C 사이의 홀도프는 시간 또는 이벤트 수에 의해 선택됩니다. 캐스케이드의 마지막 단계로 측정 트리거를 선택하면 이전 단계와 마지막 단계 사이의 홀도프 설정이 불가능합니다. |
| 트리거 스캔 | 트리거 트레이너는 파동 형태를 분석하고, 정상적인 행동을 식별하고, 그 다음 비정상적인 행동을 목표로 하는 드문 이벤트 스마트 트리거 세트업의 큰 세트를 설정합니다.트레이너가 쏘는 비율에 따라 트리거 설정을 배우게 됩니다., 기간, 범위를 벗어난 진폭을 다음 순차적으로 적용합니다. |
저속 일련 프로토콜 트리거 (선택) |
|
| 지원된 프로토콜 | I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN20, CAN FD, LIN, FlexRay, MIL-STD-1553, 오디오 버스 (I2S, LJ, RJ, TDM), USB1.x/2.0, SATA |
고속 일련 프로토콜 트리거 |
|
| 데이터 비율 | (선택 WR8K-80B-8B10B TD) 150 Mb/s - 3.125 Gb/s |
| 패턴 길이 | 80비트, NRZ 또는 8b10b |
| 클럭 복원 지터 | 1ps rms + 0.3% 단위 간격 rms 50%의 전환 밀도를 가진 PRBS 데이터 패턴 |
| 하드웨어 시계 복구 루프 BW | PLL 루프 BW = Fbaud/5500, 100 Mb/s에서 2.488 Gb/s (기반) |
측정 도구 |
|
| 측정 기능 | 평균, 최소, 최대, 표준편차 및 총 수를 포함한 통계와 함께 최대 8개의 측정 매개 변수를 표시합니다.각 매개 변수의 각각의 발생은 측정되고 통계 표에 추가됩니다.. 히스틱온은 매개 변수와 파동 모양 특성에 대한 신속하고 동적인 시각을 제공합니다. 매개 변수 수학은 두 가지 다른 매개 변수의 덧셈, 깎음, 곱셈 또는 분할을 허용합니다.매개 변수 게이트는 소스 파형에서 측정 위치를 정의합니다.매개 변수 수용 기준은 범위 설정 또는 파동 형태 상태를 기반으로 허용 값을 정의합니다. |
| 측정 매개 변수 - 수평 + 지터 | 사이클 (수), 지연 (트리거, 50%), Δ 지연 (50%), 직무 사이클 (50%, @level), 에드즈 (수, @level), 떨어지는 시간 (90-10, @levels), 빈도 (50%, @level), 반기 (@level),Hold Time (@level), N 사이클 지터 (피크-피크), 포인트 수, 기간 (50%, @level), Δ 기간 (@level), 단계 (@level), 상승 시간 (10-90, @levels), 설정 (@levels), 스퀘어 (@levels), 슬레어 레이트 (@levels),시간 간격 오류 (@level), 시간 (@level), Δ 시간 (@level), 너비 (50%, @level), Δ 너비 (@level), X (값) @max, X (값) @min |
| 측정 매개 변수 - 수직 | 진폭, 기지, 레벨@X, 최대, 평균, 중위, 최소, 피크-피크, RMS, STD. 오차, 최고 |
| 측정 매개 변수 - 펄스 | 부지, 기지, 떨어지는 시간 (90-10, 80-20, @levels), 오버쇼트 (긍정적, 부정적), 상승 시간 (10-90, 80-20, @levels), 위, 너비 (50%) |
| 측정 매개 변수 - 통계 (히스토그램) | 전체 너비 (@ 반 최대, @ %), 진폭, 기본, 최고 @ 최대 인구, 최대, 평균, 중위, 최소, 모드, 범위, RMS, STD 오차, 상위, X ((값) @ 최고, 최고 (수), 퍼센틸,인구 (@bin), 총) |
수학 도구 |
|
| 수학 기능 | 최대 8개의 수학 함수 추적 (F1-F8) 을 표시합니다. 사용하기 쉬운 그래픽 인터페이스는 각각의 함수 추적에 최대 2개의 연산을 설정하는 것을 단순화합니다.그리고 함수 흔적들은 수학에 대한 수학을 수행하기 위해 서로 연결될 수 있습니다.. |
| 수학 연산자 - 기본 수학 | 평균 (총수), 평균 (연속), 차 (-), 뚜렷, 바닥, 역 (무), 제품 (x), 비율 (/), 상호, 재배치 (단위), 천, 총수 (+). |
| 수학 연산자 - 필터 | 향상된 해상도 (11비트 수직까지), 인터폴레이트 (큐브, 제곱, sinx/x), (SinX) /x. |
| 수학 연산자 - 주파수 분석 | FFT (전력 스펙트럼, 크기, 단계, 전력 밀도, 실제, 상상의, 크기 제곱), 전체 기록 길이까지. 정사각형, 폰 한, 해밍, 평면 상단 및 블랙만 해리스 창에서 선택하십시오. |
| 수학 연산자 - 함수 | 절대 값, 상관관계 (두 개의 파동 형태), 파생물, 디스케우 (재 샘플), Exp (기본 e), Exp (기본 10), 통합, 역 (무), 로그 (기본 e), 로그 (기본 10), 상호, 재 스케일 (단위와 함께),사각형, 제곱근, Zoom (정신) |
| 수학 연산자 - 다른 것 | 세그먼트, 스퍼스 |
측정 및 수학 통합 |
|
| 측정 및 수학 통합 | 최대 20억 개의 측정 매개 변수의 통계 분포를 표시하는 히스토그램. 최대 100만 개의 측정 매개 변수의 트렌드 (데이터로그). 추적 (디스플레이 매개 변수 대 시간,인수와 시간 관련) 모든 매개 변수지속성 히스토그램 및 지속성 추적 (평균, 범위, 시그마) |
통과/실패 테스트 |
|
| 통과/실패 테스트 | 단일 또는 이중 매개 변수 비교를 사용하여 최대 8 개의 통과/실패 질의를 표시합니다 (모든 값을 비교하거나 모든 값 <. ≤, =, >, ≥,±Δ값 또는 % 내에서) 또는 마스크 테스트 (예정 또는 사용자 정의 마스크), waveform All In, All Out, Any In, 또는 Any Out 조건). 질의를 boolean 표현식으로 결합하여 If "All True", "All False", "Any True", "Any False", 또는 그룹 또는 "All" 또는 "Any"을 통과하거나 실패하면,다음으로 THEN Save (waveforms), 정지, 알람, (보내기) 펄스, 하드코피 (이메일 전송, 화면 이미지를 저장, 클립보드 저장, 프린터로 전송), 또는 (보기) LabNotebook |
디스플레이 시스템 |
|
| 크기 | 색상 12.1" 와이드스크린 평면 패널 TFT 액티브 매트릭스 고해상도 터치 스크린 |
| 결의 | WXGA, 1280 x 800 픽셀 |
| 흔적 수 | 최대 16개의 추적을 동시에 표시합니다. 채널, 확대, 메모리 및 수학 추적을 동시에 표시합니다. |
| 그리드 스타일 | 오토, 싱글, 듀얼, 쿼드, 옥탈, X-Y, 싱글+X-Y, 듀얼+X-Y, 탕덤, 쿼트로, 12번, 16번, 트리플, 헥스 |
| 파동 형태 표현 | 표본 점들만 결합하거나 표본 점들만 결합 |
끈기 있는 모습 |
|
| 아날로그 및 색상별 지속성 | 변수 포화 수준; 각 추적의 지속 데이터를 메모리에 저장합니다. |
| 끈기 의 종류 | 아날로그, 색상 또는 3차원 |
| 흔적 선택 | 모든 흔적 또는 어떤 조합에 대한 지속성을 활성화 |
| 끈기 있는 노화 | 500ms에서 무한대로 선택 |
| 스웨이 표시 모드 | 모든 축적 또는 마지막 흔적이 강조 된 모든 축적 |
줌 확장 흔적 |
|
| 줌 확장 흔적 | 최대 8개의 줌과 8개의 수학/줌 추적을 표시합니다. |
내부 파동 형상 기억 |
|
| 내부 파동 형상 기억 | 4개의 액티브 웨이브폼 메모리 트레스 (M1-M4) 는 16비트/포인트 전체 길이의 웨이브폼을 저장한다. 웨이브폼은 데이터 저장 매체의 용량에 의해서만 제한된 모든 파일로 저장될 수 있다. |
설정 저장소 |
|
| 전면 패널 및 기기 상태 | 내부 하드 드라이브, 네트워크 또는 USB 연결된 주변 장치에 저장합니다. |
자동 설정 |
|
| 자동 설정 | 자동으로 반복 신호의 넓은 범위를 표시하기 위해 시간 기반, 트리거, 감수성을 설정 |
| 수직 스케일을 찾아 | 자동으로 최대 동적 범위와 파동 형태를 표시하기 위해 선택한 채널에 대한 수직 감도 및 오프셋을 설정 |
캘리브레이션 |
|
| 자동 정렬 | 정해진 DC와 타이밍 정확도가 최소 1년 동안 유지되도록 합니다. |
프로세서/CPU |
|
| 종류 | 인텔© i5-6500 쿼드 코어, 3.2 GHz (또는 더 나은) |
| 프로세서 메모리 | 8 GB 표준, 최대 16 GB 선택 |
| 운영 체제 | 마이크로소프트 윈도우® 10 |
| 오실로스코프 운영 소프트웨어 | OneTouch을 통해 Teledyne LeCroy MAUITM |
| 실시간 시계 | 인쇄 파일에서 파동 모양으로 표시되는 날짜와 시간. 정밀 내부 시계로 동기화 할 SNTP 지원. |
연결성 |
|
| 이더넷 포트 | 10/100/1000BaseT 이더넷 인터페이스 (RJ45 포트) 를 지원합니다. |
| USB 호스트 포트 | 4개의 측면 USB 3.1 Gen1 포트와 1개의 전면 USB 2.0 포트 지원 Windows 호환 장치 |
| USB 장치 포트 | 1 포트 - USBTMC USB 3.1 Gen1 |
| GPIB 항구 (선택) | IEEE - 488.2 (외부) 를 지원합니다. |
| 외부 모니터 포트 | HDMI 1.4 (Qty. 1) 및 디스플레이 포트 1.2 (Qty. 1) 를 지원합니다.UHD 3840 x 2160 픽셀 해상도와 외부 모니터에서 스플릿 그리드 기능을 가진 확장 된 데스크톱 운영을 지원합니다.. 외부 모니터의 터치 화면 통합을 지원합니다 (참고: 외부 화면은 후지쓰 터치 화면 드라이버를 사용할 수 없습니다). |
| 원격 제어 | 윈도우 자동화, 또는 LeCroy 원격 명령어 세트를 통해 |
| 네트워크 통신 표준 | VXI-11 또는 VICP, LXI 클래스 C (v1.2) |
보조 입력 |
|
| 신호 종류 | 전면 패널에서 외부 트리거 또는 외부 시계 입력을 선택 |
| 결합 | 50 Ω: DC; 1 MΩ: AC, DC, GND |
| 최대 입력 전압 | 50 Ω: 5 Vrms; 1 MΩ: 250 Vmax (DC + 최고 AC ≤ 10 kHz) |
보조 출력 |
|
| 신호 종류 | 제어 신호에서 선택 또는 끄 |
| 출력 신호 | 500 Hz-1 MHz 광파 또는 DC 레벨; 1 MΩ로 50 mV-1 V |
| 제어 신호 | 트리거 활성화, 트리거 종료, 통과/실패 상태, 빠른 가장자리, 꺼 |
| 커넥터 타입 | BNC, 앞쪽에 위치 |
탐사기 |
|
| 탐사기 | Qty. (4) ÷ 10 패시브 프로브 |
| 탐사 시스템 | 프로버스. 자동으로 다양한 호환성 탐사기를 감지하고 지원 |
| 규모 요인 | 자동 또는 수동 선택 |
| 캘리브레이션 출력 | 기본값은 1kHz 제곱파, 1Vp-p (기반), 출력으로 탐사 갈고리. 500 Hz에서 1 MHz 제곱파까지 설정할 수 있습니다. 50 mV에서 1.0V까지. |
전력 요구 사항 |
|
| 전압 | 100-240 VAC ±10% 50/60 Hz ±5%; 110-120 VAC ±10% 400 Hz ±5%; 자동 AC 전압 선택 |
| 명목 전력 소비 | 285 W / 285 VA |
| 최대 전력 소비 | 375 W / 375 VA (모든 PC 주변 장치와 4 채널에 연결 된 활성 프로브) |
인증서 |
|
| 인증서 | CE 컴플라이언스, UL 및 cUL 목록; UL 61010-1 (3판), UL 61010-2-030 (1판) CAN/CSA C22.2 제61010-1-12 |
환경 |
|
| 온도 (운동) | +5 °C ~ +40 °C |
| 온도 (운동하지 않음) | -20 °C ~ +60 °C |
| 습도 (운동) | 5~90%의 상대 습도 (비밀화) +31°C까지 상단 제한은 +40 °C에서 50%의 상대 습도 (비 응축) 로 낮아집니다. |
| 습도 (운동하지 않는 상태) | 밀-PRF-28800F에 따라 시험된 5%에서 95%의 상대 습도 (비연결) |
| 고도 (운동) | 최대 10,000 ft (3048 m) +30 °C 이하 |
| 고도 (운영하지 않음) | 40,000 피트 (12,192 m) 까지 |
| 무작위 진동 (운동) | 0.31gms 5 Hz에서 500 Hz, 3개의 정사각 축 각에서 15분 |
| 무작위 진동 (운동하지 않음) | 2.4gms 5 Hz에서 500 Hz, 3개의 정사각 축 각에서 15분 |
| 기능적 충격 | 30g 피크, 반 시누스, 11ms 펄스, 3개의 정사각형 축들 각각에 3개의 충격 (긍정 및 음성), 총 18개의 충격 |
크기와 무게 |
|
| 크기 (HWD) | 12.44"H x 16.42"W x 9.37"D (316 x 417 x 238mm) |
| 무게 | 220.8파운드 (10.3kg) |
| 운송중량 | 37.5파운드 (17.0kg) |
원격 제어/네트워크 옵션 |
| USB2-GPIB 외부 USB 2.0에서 GPIB IEEE 488.2 어댑터 |
일련 데이터 준수 |
| QPHY-ENET QualiPHY 에이블 이더넷 10/100/1000BT 컴플라이언스 소프트웨어 옵션 |
| QPHY-MOST50 QualiPHY MOST50 ePHY 컴플라이언스 소프트웨어 옵션이 활성화됩니다. 옵션 DFP2 및 SDM 또는 SDA3가 필요합니다. |
| QPHY USB QualiPHY USB 2.0 컴플라이언스 소프트웨어 옵션이 활성화 |
다른 것 |
| OC1024-A 추가 선반과 드로이와 함께 도구 카트 |
일련 데이터 테스트 고정 장치 |
| TF-AUTO-ENET 100Base-T1 및 1000Base-T1 디버깅을 위한 자동차 이더넷 브레이크아웃 테스트 픽처 |
| TF-ENET-B 10/100/1000BaseT 이더넷 테스트 장치 |
| TF USB-B USB 2.0 컴플라이언스 테스트 장착장치 |
디퍼렌셜 프로브 (4~6GHz) |
| Dx10-SI D410/D610에 대한 대체 용접자 끝 납 세트 |
| Dx20-SI 대체 D420/D620 용접자 끝 납 세트 |
| Dx10-PT-KIT 웨이브링크 Dx10-PT 조정 가능한 위치기 팁 키트. 기계적 인터 커넥트, 접착 키트, 연결 가이드, 휴대용 스틱 및 교체 핀과 함께 XYZ 위치기 조립 장치 포함됩니다.4) /소켓 (Qty 2). |
| Dx20-PT-KIT 웨이브링크 Dx20-PT 조절 가능한 위치기 팁 키트. 기계적 인터 커넥트, 접착 키트, 연결 가이드, 휴대용 스틱 및 교체 핀 (Qty.4) / 소켓 (Qty)2). |
| Dx10-HiTemp Dx10에 대한 웨이브링크 온도 확장 케이블. 일치 30 "고온 케이블의 1 세트를 포함, 1 솔더 끝 납 세트 |
| Dx20-HiTemp Dx20에 대한 웨이브링크 온도 확장 케이블. 일치 30 "고온 케이블의 1 세트를 포함, 1 솔더 끝 납 세트 |
| Dx10-QL-3SI Dx10 증폭기와 함께 사용하기 위한 QuickLink Solder-In 시작 패키지 |
| Dx20-QL-3SI Dx20 증폭기와 함께 사용하기 위한 QuickLink Solder-In 시작 패키지 |
| D610-A-CCNIST D610-A에 대한 NIST 캘리브레이션, 테스트 데이터를 포함합니다. |
| D620-A-CCNIST D620-A에 대한 NIST 캘리브레이션, 테스트 데이터를 포함합니다. |
| D410-A-CCNIST D410-A에 대한 NIST 캘리브레이션, 테스트 데이터를 포함합니다. |
| D420-A-CCNIST D420-A에 대한 NIST 캘리브레이션, 테스트 데이터를 포함합니다. |
| D410-A-PB2 4 GHz ProBus2 디퍼렌셜 프로브 Dx10-SI Solder-In Tip (Qty. 1), Dx10-QC Quick Connect (Qty. 1) 및 Dx10-SP Square Pin (Qty. 1) |
| D420-A-PB2 4 GHz ProBus2 디퍼렌셜 프로브 Dx20-SI Solder-In Tip (Qty. 1), Dx20-QC Quick Connect (Qty. 1) 및 Dx20-SP Square Pin (Qty. 1) |
| D400A-AT-PB2 4GHz 프로버스2 디퍼런셜 프로브 |
액티브 볼테지 프로브 |
| ZS1500 1.5 GHz, 0.9 pF, 1 MOhm 액티브 볼테지 프로브 |
| ZS1000 1 GHz, 0.9 pF, 1 MOhm 액티브 볼테지 프로브 |
| ZS2500 2.5 GHz, 0.9 pF, 1 MOhm 액티브 볼테지 프로브 |
| ZS4000 40.0 GHz, 0.6 pF, 1 MOhm 액티브 볼테지 프로브 |
디퍼렌셜 프로브 (<= 1.5 GHz) |
| AP033 500MHz 디퍼렌셜 프로브 |
| ZD200 200MHz, 3.5pF, 1MOhm 액티브 디퍼렌셜 프로브, ±20V제한적 사용 가능성 |
| ZD500 500MHz, 1.0pF 액티브 디퍼런셜 프로브, ±8V |
| ZD1000 1GHz, 1.0pF 액티브 디퍼런셜 프로브, ±8V |
| ZD1500 1.5 GHz, 1.0pF 액티브 디퍼런셜 프로브, ±8V |
현재 탐사 |
| CP150 150A, 10MHz 전류 탐사 - AC/DC, 150A rms, 500A 피크 펄스, 2미터 케이블제한적 사용 가능성 |
| CP500 500A, 2MHz 전류 탐사 - AC/DC, 500A rms, 700A 피크 펄스, 6미터 케이블 |
| CP030 30A, 50MHz 전류 탐사 - AC/DC, 30A rms, 50A 피크 펄스, 1.5m 케이블제한적 사용 가능성 |
| CP031 30A, 100MHz 전류 탐사 - AC/DC, 30A rms, 50A 피크 펄스, 1.5m 케이블 |
| CP030A 30A, 50MHz 고 민감도 전류 탐사 - AC/DC, 30A rms, 50A 피크 펄스, 1.5m 케이블제한적 사용 가능성 |
| CP031A 30A, 100MHz 고 민감도 전류 탐사 - AC/DC, 30A rms, 50A 피크 펄스, 1.5m 케이블 |
| CA10 제3자 전류 센서와 함께 사용할 수 있는 프로버스 어댑터에 프로그래밍 가능한 전류 센서 |
| DCS025 데스크류 캘리브레이션 원천 Teledyne LeCroy 전류 탐사 |
고전압 수동 프로브 |
| HVP120 6kV 고전압 수동 탐사기, 400MHz |
패시브 프로브 |
| PP008-1 500MHz 패시브 프로브 2.5mm 101, 10 MOhm |
| PP009-1 500 MHz 수동 탐사, 10: 1 (WaveSurfer Xs를 위해), 기계적으로 PP005A와 동일합니다. |
| PP022-1 500MHz 패시브 프로브 2.5mm 101, 10 MOhm |
| PP024-1 500MHz 패시브 프로브, 5mm, 10:1, 10 MOhm |
고전압 차차 탐사선 |
| AP031 700V, 25MHz 고전압 차차 프로브 (÷10, ÷100)제한적 사용 가능성 |
| HVD3102A 1kV, 25MHz 고전압 차차 탐사기 자동 제로 단절 |
| HVD3102A-NOACC 1kV, 25MHz 고전압 차차 탐사기 끝없이 액세서리 및 자동 제로 단속 |
| HVD3106A 1kV, 120MHz 오토 제로 단절과 함께 고전압 차차 탐사 |
| HVD3106A-NOACC 1kV, 120MHz 고전압 차차 탐사기 끝없이 액세서리 및 자동 제로 단절 |
| HVD3106A-6M 1kV, 80MHz 고전압 차차 탐사기 6m 케이블과 자동 제로 단속 |
| HVD3206A 2kV, 120MHz 오토 제로 단속과 함께 고전압 차차 탐사 |
| HVD3206A-6M 2kV, 80MHz 고전압 차차 탐사기 6m 케이블과 자동 제로 단속 |
| HVD3605A 6kV, 100MHz 고전압 차차 프로브 자동 제로 단속 |
| HVD3220 2kV, 400MHz 고전압 차차 탐사 |
탐사 부품 및 키트 |
| PACC-CL001 SMD 0.5MM에 대한 탐사 클립 |
| PACC-LD004 대체 직각 L-리드 |
| PACC-LD003 교체 오른쪽 각 S-리드 |
| PACC-CD008 굽힐 수 있는 포고 땅물 (2개량) |
| Dx10-HiTEMP Dx10에 대한 웨이브링크 온도 확장 케이블. 일치 30 "고온 케이블의 1 세트를 포함, 1 솔더 끝 납 세트 |
| Dx20-HiTEMP Dx20에 대한 웨이브링크 온도 확장 케이블. 일치 30 "고온 케이블의 1 세트를 포함, 1 솔더 끝 납 세트 |
| Dx10-SI-HiTEMP 교체 D410/D610 및 온도 연장 케이블에 사용 할 용매 끝 리드셋 |
| Dx20-SI-HiTEMP 교체 D420/620 및 온도 연장 케이블과 함께 사용할 수 있는 솔더 톱 리드셋 |
| PACC-ZD001 ZD 미분 탐사기의 Y 납 어댑터 - Qty 1 |
| PACC-ZD002 ZD 미분 탐지용 용접 납 - QTY 2 |
| PACC-ZD003 ZD 미분 탐사용 긴 스프링 바닥 - QTY 2 |
| PACC-ZD004 ZD 차차 탐사기의 끝 절감기 - QTY 2 |
| PACC-ZD005 ZD 차차 탐사용 회전 끝 어댑터 - QTY 1 |
| PACC-ZD006 ZD 미분 탐사용 작은 IC 어댑터 - QTY 2 |
| PK111 ZD500, ZD1000 및 ZD1500에 대한 교체 액세서리 키트 |
| Dx10-케이블 히템 Dx10 HiTemp Solder 끝 리드셋과 함께 사용할 수 있는 교체 30 "응용 케이블 세트 |
| Dx20-케이블-HiTemp Dx20 HiTemp Solder 끝 리드셋과 함께 사용할 수 있는 교체 30 "응용 케이블 세트 |
프로브 어댑터 |
| TPA10 TekProbe에서 ProBus 프로브 어댑터 |
액티브 볼트 레일 탐사 |
| RP4030 전력/전압 레일 프로브. 4 GHz 대역폭, 1.2x 약화, +/-30V 오프셋, +/-800mV 전용 용접 전선, 동축 케이블 및 PCB 장착 장치.제한적 사용 가능성 |
| RP4000-MCX-LEAD-SI Qty 3 MCX 4 GHz 용접용 납 액세서리 (레일 프로브와 함께 제공되는 것 외에도) 길이 18cm |
| RP4000-BROWSER RP2060/RP4060 브라우저 팁 액세서리. 0 오hm (1x), 450 오hm (10x) 및 950 오hm (20x) 팁을 포함합니다. |
| RP4060 전력/전압 레일 프로브. 4 GHz 대역폭, 1.2x 약화, +/-60V 오프셋, +/-800mV 전용 용접 전선 및 동축 케이블을 포함합니다. 브라우저 끝은 별도로 판매됩니다. |
| RP2060 전력/전압 레일 프로브. 2 GHz 대역폭, 1.2x 약화, +/-60V 오프셋, +/-800mV 전용 용접 전선 및 동축 케이블을 포함합니다. 브라우저 끝은 별도로 판매됩니다. |
고전압 광적으로 고립 된 프로브 |
| HVFO100-1X-TIP-U HVFO10X +/-1V (1x 약화) 보편적인 끝 액세서리 |
| HVFO100-5X-TIP-U HVFO10X +/-5V (5x 약화) 보편적인 끝 액세서리 |
| HVFO100-10X-TIP-U HVFO10X +/-10V (10x 약화) 유니버설 톱 액세서리 |
| HVFO100-20X-TIP-U HVFO10X +/-20V (20x 약화) 유니버설 톱 액세서리 |
| HVFO100-40X-TIP-U HVFO10X +/-40V (40x 약화) 유니버설 톱 액세서리 |
| HVFO108 고전압 광섬유 탐사, 150 MHz 대역폭. 부드러운 운반 케이스를 포함합니다. 완화 톱이 필요합니다. 1m 광섬유 케이블을 포함합니다. |
60V 일반 모드 디퍼렌셜 프로브 |
| DL05-HCM 500MHz 60V 일반 모드 차차 탐사기. 표준 전선과 팁을 포함합니다. |
| DL10-HCM 1GHz 60V 일반 모드 차차 탐사기. 표준 선과 끝을 포함합니다. |
| DL-HCM-HiTemp DL-HCM 시리즈 고온 용접 끝, 30MHz 대역폭, 1m 길이 |
| DL-HCM-Acc-Kit DL-HCM 시리즈 액세서리 키트: 탐사 기기, 마이크로 IC Grabbers (Qty 2.), Y-바나나 어댑터. |
FAQ:
Q: 어떤 배달 방법을 사용 하 여 배달 시간?
A:우리는 EMS, DHL, FedEx, UPS 및 TNT를 통해 추적 번호를 가지고 배송합니다. 배송은 일반적으로 4-7 일 정도 걸립니다.
질문: 관세와 세금은 어떻게 처리됩니까?
A:관세 및 세금은 국가에 따라 다르며 일반적으로 구매자의 책임입니다. 자세한 내용은 현지 수입 규정을 확인하십시오.
Q: 지불 조건은?
A:배송 전에 100% T/T 지불이 필요합니다.
질문: 국제적으로 구매한 제품의 품질을 어떻게 보장할 수 있나요?
A:우리는 명실상부한 공급업체와 협력하고 배송 전에 철저한 검사를 실시합니다. 대부분의 제품에 대해 보증이 제공됩니다. 구체적인 조건을 확인하십시오.
Q: 배송이 지연되면 어떻게 해야 할까요?
A:제공된 추적 정보를 확인합니다. 지연이 있으면 업데이트를 위해 저희에게 또는 통신사에 직접 연락하십시오.
Q: 대량 주문에 할인 할 수 있나요?
A:예, 대용량 구매에 할인 할 수 있습니다. 귀하의 특정 요구 사항을 논의하기 위해 저희에게 연락하십시오.
|
|
| 브랜드 이름: | Teledyne LeCroy |
| 모델 번호: | WR8104 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 카튼 |
| 지불 조건: | 전신환, 웨스턴 유니온 |
수직 시스템 |
|
| DC 수직 증가 정확성 (DC 정확성의 증가 구성 요소) | ± ((1%) FS, 0V에서 오프셋 |
수직 - 아날로그 채널 |
|
| 아날로그 대역폭 (최대) | 1 GHz |
| 아날로그 대역폭 @ 50 Ω (-3 dB) (ProBus 입력) | 1 GHz (≥ 2mV/div) |
| 아날로그 대역폭 @ 1 MΩ (-3 dB) (ProBus 입력) | 500MHz (유례적으로) |
| 상승 시간 (10-90%, 50 Ω) | 415 ps (유형적) |
| 상승 시간 (20-80%, 50 Ω) | 290 ps (유형적) |
| 입력 채널 | 4 |
| 수직 해상도 | 8비트, 최대 11비트 향상된 해상도 (ERES) |
| 감수성 | 50 Ω: 1mV-1 V/div, 완전 변동 1 MΩ: 1 mV-10 V/div, 완전 변수 |
| DC 수직 증가 정확성 (DC 정확성의 증가 구성 요소) | ± ((1%) F.S, 0V에서 오프셋 |
| 채널-채널 격리 | DC: 40 dB (>100:1) 까지 (어떤 ProBus 입력 채널 두 개, 동일한 v/div 설정, 전형) |
| 오프셋 범위 | 50 Ω ±1.6 V @ 1 mV - 4.95 mV/div ±4V @ 5mV - 9.9mV/div ±8V @ 10mV - 19.8mV/div ±10V @ 20mV - 1V/div 1 MΩ ±1.6 V @ 1 mV - 4.95 mV/div ±4V @ 5mV - 9.9mV/div ±8V @ 10mV - 19.8mV/div ±16V @ 20mV - 100mV/div ±80V @ 102mV - 1.0V/div ±160V @ 1.02V - 10V/div |
| DC 수직 오프셋 정확도 | 오프셋 설정의 ±(1.5% + 전체 스케일의 1% + 1mV) (시험 한계) |
| 최대 입력 전압 | 50 Ω: 5V RMS ± 10V 피크 1 MΩ: 최대 400 V (DC + 최고 AC < 10 kHz) |
| 입력 결합 | 1 MΩ: AC, DC, GND; 50 Ω: DC, GND |
| 입력 저항 | 50Ω+/-2% 또는 1 MΩ의 17pF, 10 MΩ의 9.5pF를 공급 프로브와 함께 |
| 대역폭 제한기 | 20MHz, 200MHz |
| 재 스케일링 | 길이: 미터, 인치, 피트, 야드, 마일; 질량: 그램, 슬러그; 온도: 섭씨, 페렌히트, 켈빈; 각: 라디안, 아크데그, 아크민, 아크세크, 사이클, 회전, 돌림; 속도: m/s, in/s, ft/s,yd/s, 마일/s; 가속: m/s2, in/s2, ft/s2, g0; 부피: 리터, 큐브 미터, 큐브 인치, 큐브 피트, 큐브 야드; 힘 (중량): 뉴턴, 곡물, 온스, 파운드; 압력: 파스칼, 바,대기 (기술), 대기 (표준), 토르, psi; 전기: 볼트, 앰퍼, 와트, 볼트-암퍼, 볼트-암퍼 반응, 파라드, 쿨롬, 오름, 시멘, 볼트/미터, 쿨롬/m2, 파라드/미터, 시멘/미터, 전력 요인;자석: 웨버, 테슬라, 헨리, 앰프/미터, 헨리/미터; 에너지: 주울, Btu, 칼로리; 회전 기계: 라디안/초, 주파수, 혁명/초, 혁명/분, nm, lb-ft, lb-in, oz-in, 와트,마력다른 것: % |
수평 - 아날로그 채널 |
|
| 시간 기준 | 4개의 입력 채널에 공통된 내부 시간 기준; 외부 시계 (external clock) 가 EXT 입력에 적용될 수 있다 |
| 취득 방식 | 실시간, 롤, 무작위 간첩 샘플링 (RIS), 순서 |
| 시간/분할 범위 | 20 ps/div - 1.6 ks/div RIS ≤ 10 ns/div에서 사용할 수 있습니다. 롤 모드 ≥ 100 ms/div 및 ≤ 5 MS/s |
| 시계 정확성 | <=1.5ppm + (최후 정정시각에서 0.5ppm/년 노화) |
| 샘플 클럭 지터 | 최대 10μs 가득 시간 범위: 100fsrms (내용 시간 기준 참조) 최대 10ms 획득 시간 범위: 360fsrms (내부 시간 기준 참조) |
| 델타 시간 측정 정확도 | sqrt{2}*sqrt{(frac{Noise}{SlewRate}) ^2+(Sample Clock Jitter) ^2) (RMS) + ((시계 정확도) |
| 지터 측정 바닥 | sqrt{(frac{Noise}{SlewRate}) ^2+(Sample Clock Jitter) ^2; 초; rms; (TIE) } |
| 채널-채널 데스크 범위 | ±9 x 시간/디브 설정, 최대 100mS, 각 채널 |
| 외부 시간 기반 참조 (입수) | 10MHz +/-25ppm 50오름 |
| 외부 시간 기반 참조 (출력) | 10MHz, 3.0 dBm +/-1 dBm, 사용중인 참조 (내외 참조) 에 동기화 된 시노파 |
| 외부 시계 | DC 100 MHz; (50 Ω/1 MΩ), EXT BNC 입력, 최소 상승 시간 및 진폭 요구 사항은 낮은 주파수에서 적용됩니다. |
인수 - 아날로그 채널 |
|
| 샘플 비율 (일회 촬영) | 4Ch에서 10 GS/s 2 Ch에서 20 GS/s |
| 표본 비율 (반복) | 반복 신호 (200 GS/s) (20 ps/div ~ 10 ns/div) |
| 메모리 길이 (4 Ch / 2 Ch / 1 Ch) (세그먼트 수) |
16M / 32M / 32M (5,000) |
| 분단 시간 | 1μs |
| 평균 | 1백만 번의 평균을 합쳐서; 1백만 번의 연속 평균을 합쳐서 |
| 향상된 해상도 (ERES) | 8.5~11비트 수직 해상도 |
| 봉투 (Extrema) | 1백만회까지 사용 가능한 봉투, 바닥 또는 지붕 |
| 인터폴레이션 | 선형 또는 Sin x/x (2 pt 및 5 pt) |
트리거 시스템 |
|
| 모드 | 정상, 자동, 싱글, 정지 |
| 출처 | 모든 입력 채널, Ext, Ext/10, 라인 또는 패스트 엣지; 각 소스에 고유한 기울기 및 레벨 (라인 트리거를 제외하고) |
| 결합 | DC, AC, HFRej, LFRej |
| 트리거 전 지연 | 메모리 크기의 0-100% (100 ns의 1% 인크리먼트로 조절) |
| 트리거 후 지연 | 0-10,000 실시간 모드에서 분할, 느린 시간/div 설정 또는 롤 모드에서 제한 |
| 정지 | 2ns에서 20s까지 또는 1에서 99까지999999 이벤트 |
| 트리거와 인터폴레이터 지터 | ≤ 3.5 ps RMS (기반적) <0.1 ps RMS (기반, 소프트웨어 지원) |
| 내부 트리거 레벨 범위 | 중심에서 ±4.1 div (유례적) |
| 외부 트리거 레벨 범위 | 엑스트 (±0.4V); 엑스트/10 (±4V) |
| 최대 트리거 비율 | 1,000,000 파동 형태/초 (시퀀스 모드에서 최대 4개의 채널) |
| 엣지 트리거 프로버스 입력과 함께 트리거 민감도 | 2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC, AC 및 LFRej 결합, ≥ 10 mV/div, 50 Ω) |
| 엣지 트리거 (Aux Input) 와 함께 트리거 민감도 | 2 div @ <1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC, AC 및 LFRej 결합) |
| 최대, 트리거 주파수, SMART 트리거 | 1.0 GHz @ ≥ 10mV/div (최저 터가블 너비 750 ps) |
트리거 유형 |
|
| 가장자리 | 신호가 기울기 (긍정적, 음적, 또는 둘 중 하나) 와 평면 조건에 부합할 때 작동합니다. |
| 너비 | 선택 가능한 너비로 긍정적인 또는 부정적인 장애에 트리거. 최소 너비 500PS, 최대 너비: 20s |
| 오차 | 선택 가능한 너비로 긍정적 또는 부정적 장애를 유발합니다. 최소 너비 200 ps, 최대 너비: 20 s |
| 창문 | 신호가 조절 가능한 임계값으로 정의된 창에서 빠져나갈 때 작동합니다. |
| 패턴 | 논리 조합 (AND, NAND, OR, NOR) 5 입력 (4 채널 및 외부 트리거 입력). 각 소스는 높거나 낮거나 상관하지 않습니다. 높고 낮은 레벨은 독립적으로 선택할 수 있습니다.패턴의 시작이나 끝에서 트리거. |
| TV 복합 비디오 | 선과 필드를 선택할 수 있는 NTSC 또는 PAL 트리거; HDTV (720p, 1080i, 1080p) 를 선택할 수 있는 프레임 레이트 (50 또는 60 Hz) 와 라인; 또는 선택 가능한 필드 (1-8), 라인 (최고 2000),프레임 속도 (25, 30, 50, 또는 60 Hz), 융합 (1:1, 2:1, 4:1, 8:1), 또는 동기 펄스 기울기 (긍정 또는 음수). |
| 랑트 | 두 개의 전압 한계와 두 개의 시간 한계로 정의된 긍정적 또는 부정적인 런트에서 트리거. 1 ns와 20 ns 사이를 선택하십시오. |
| 매출율 | 가장자리 속도 트리거. dV, dt, 기울기 제한을 선택. 1 ns와 20 ns 사이의 가장자리 제한을 선택. |
| 간격 | 1 ns에서 20 s 사이의 간격에서 선택 가능한 트리거. |
| 중퇴 | 신호가 1 ns에서 20 s 사이의 선택된 시간보다 더 오래 떨어지면 트리거됩니다. |
| 측정 트리거 | 많은 수의 측정 매개 변수 중에서 선택하여 정해진 한도를 가진 측정 값을 트리거합니다. 캐스케이드 트리거의 유일한 트리거 또는 마지막 이벤트로 사용할 수 있습니다. |
| 다단계: 자격 (타임오웃 또는 상태/엣지 자격) | 다른 입력 소스에서 정의 된 상태 또는 가장자리가 발생했을 때만 입력 소스에서 트리거됩니다. 소스 사이의 지연은 시간 또는 이벤트에 의해 선택됩니다. |
| 배제 기술로 트리거 | 예상되는 동작을 지정하고 그 조건이 충족되지 않을 때 트리거하여 간헐적인 오류를 유발합니다. |
| 다단계: 먼저 자격 | 시퀀스 인수 모드에서, B 이벤트에서 반복적으로 트리거되는 것은 정의된 패턴, 상태 또는 가장자리 (이벤트 A) 가 인수 첫 번째 세그먼트에서 만족되는 경우에만 발생합니다.시간 또는 이벤트에 의해 선택 가능한 소스 사이의 Holdoff. |
| 다단계: 캐스케이드 (시퀀스) 트리거, 능력 | "A" 이벤트에 팔을 넣고 "B" 이벤트에 트리거를 넣거나 "A" 이벤트에 팔을 넣고 "B" 이벤트에 자격을 얻거나 "C" 이벤트에 트리거를 넣습니다. |
| 다단계: 캐스케이드 (시퀀스) 트리거, 유형 | 캐스케이드 A 다음 B: 가장자리, 창, 패턴 (논리) 너비, 오류, 간격, 탈락 또는 측정. 측정은 B 단계에서만 가능합니다. 캐스케이드 A 다음 B 다음 C (측정): 가장자리, 창, 패턴 (논리), 너비, 오류, 간격, 탈락 또는 측정. 측정은 단계 C에서만 가능합니다. 캐스케이드 A, B, C: 가장자리, 창문, 패턴 (논리) |
| 다단계: 캐스케이드 트리거, 홀도프 | A와 B 또는 B와 C 사이의 홀도프는 시간 또는 이벤트 수에 의해 선택됩니다. 캐스케이드의 마지막 단계로 측정 트리거를 선택하면 이전 단계와 마지막 단계 사이의 홀도프 설정이 불가능합니다. |
| 트리거 스캔 | 트리거 트레이너는 파동 형태를 분석하고, 정상적인 행동을 식별하고, 그 다음 비정상적인 행동을 목표로 하는 드문 이벤트 스마트 트리거 세트업의 큰 세트를 설정합니다.트레이너가 쏘는 비율에 따라 트리거 설정을 배우게 됩니다., 기간, 범위를 벗어난 진폭을 다음 순차적으로 적용합니다. |
저속 일련 프로토콜 트리거 (선택) |
|
| 지원된 프로토콜 | I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN20, CAN FD, LIN, FlexRay, MIL-STD-1553, 오디오 버스 (I2S, LJ, RJ, TDM), USB1.x/2.0, SATA |
고속 일련 프로토콜 트리거 |
|
| 데이터 비율 | (선택 WR8K-80B-8B10B TD) 150 Mb/s - 3.125 Gb/s |
| 패턴 길이 | 80비트, NRZ 또는 8b10b |
| 클럭 복원 지터 | 1ps rms + 0.3% 단위 간격 rms 50%의 전환 밀도를 가진 PRBS 데이터 패턴 |
| 하드웨어 시계 복구 루프 BW | PLL 루프 BW = Fbaud/5500, 100 Mb/s에서 2.488 Gb/s (기반) |
측정 도구 |
|
| 측정 기능 | 평균, 최소, 최대, 표준편차 및 총 수를 포함한 통계와 함께 최대 8개의 측정 매개 변수를 표시합니다.각 매개 변수의 각각의 발생은 측정되고 통계 표에 추가됩니다.. 히스틱온은 매개 변수와 파동 모양 특성에 대한 신속하고 동적인 시각을 제공합니다. 매개 변수 수학은 두 가지 다른 매개 변수의 덧셈, 깎음, 곱셈 또는 분할을 허용합니다.매개 변수 게이트는 소스 파형에서 측정 위치를 정의합니다.매개 변수 수용 기준은 범위 설정 또는 파동 형태 상태를 기반으로 허용 값을 정의합니다. |
| 측정 매개 변수 - 수평 + 지터 | 사이클 (수), 지연 (트리거, 50%), Δ 지연 (50%), 직무 사이클 (50%, @level), 에드즈 (수, @level), 떨어지는 시간 (90-10, @levels), 빈도 (50%, @level), 반기 (@level),Hold Time (@level), N 사이클 지터 (피크-피크), 포인트 수, 기간 (50%, @level), Δ 기간 (@level), 단계 (@level), 상승 시간 (10-90, @levels), 설정 (@levels), 스퀘어 (@levels), 슬레어 레이트 (@levels),시간 간격 오류 (@level), 시간 (@level), Δ 시간 (@level), 너비 (50%, @level), Δ 너비 (@level), X (값) @max, X (값) @min |
| 측정 매개 변수 - 수직 | 진폭, 기지, 레벨@X, 최대, 평균, 중위, 최소, 피크-피크, RMS, STD. 오차, 최고 |
| 측정 매개 변수 - 펄스 | 부지, 기지, 떨어지는 시간 (90-10, 80-20, @levels), 오버쇼트 (긍정적, 부정적), 상승 시간 (10-90, 80-20, @levels), 위, 너비 (50%) |
| 측정 매개 변수 - 통계 (히스토그램) | 전체 너비 (@ 반 최대, @ %), 진폭, 기본, 최고 @ 최대 인구, 최대, 평균, 중위, 최소, 모드, 범위, RMS, STD 오차, 상위, X ((값) @ 최고, 최고 (수), 퍼센틸,인구 (@bin), 총) |
수학 도구 |
|
| 수학 기능 | 최대 8개의 수학 함수 추적 (F1-F8) 을 표시합니다. 사용하기 쉬운 그래픽 인터페이스는 각각의 함수 추적에 최대 2개의 연산을 설정하는 것을 단순화합니다.그리고 함수 흔적들은 수학에 대한 수학을 수행하기 위해 서로 연결될 수 있습니다.. |
| 수학 연산자 - 기본 수학 | 평균 (총수), 평균 (연속), 차 (-), 뚜렷, 바닥, 역 (무), 제품 (x), 비율 (/), 상호, 재배치 (단위), 천, 총수 (+). |
| 수학 연산자 - 필터 | 향상된 해상도 (11비트 수직까지), 인터폴레이트 (큐브, 제곱, sinx/x), (SinX) /x. |
| 수학 연산자 - 주파수 분석 | FFT (전력 스펙트럼, 크기, 단계, 전력 밀도, 실제, 상상의, 크기 제곱), 전체 기록 길이까지. 정사각형, 폰 한, 해밍, 평면 상단 및 블랙만 해리스 창에서 선택하십시오. |
| 수학 연산자 - 함수 | 절대 값, 상관관계 (두 개의 파동 형태), 파생물, 디스케우 (재 샘플), Exp (기본 e), Exp (기본 10), 통합, 역 (무), 로그 (기본 e), 로그 (기본 10), 상호, 재 스케일 (단위와 함께),사각형, 제곱근, Zoom (정신) |
| 수학 연산자 - 다른 것 | 세그먼트, 스퍼스 |
측정 및 수학 통합 |
|
| 측정 및 수학 통합 | 최대 20억 개의 측정 매개 변수의 통계 분포를 표시하는 히스토그램. 최대 100만 개의 측정 매개 변수의 트렌드 (데이터로그). 추적 (디스플레이 매개 변수 대 시간,인수와 시간 관련) 모든 매개 변수지속성 히스토그램 및 지속성 추적 (평균, 범위, 시그마) |
통과/실패 테스트 |
|
| 통과/실패 테스트 | 단일 또는 이중 매개 변수 비교를 사용하여 최대 8 개의 통과/실패 질의를 표시합니다 (모든 값을 비교하거나 모든 값 <. ≤, =, >, ≥,±Δ값 또는 % 내에서) 또는 마스크 테스트 (예정 또는 사용자 정의 마스크), waveform All In, All Out, Any In, 또는 Any Out 조건). 질의를 boolean 표현식으로 결합하여 If "All True", "All False", "Any True", "Any False", 또는 그룹 또는 "All" 또는 "Any"을 통과하거나 실패하면,다음으로 THEN Save (waveforms), 정지, 알람, (보내기) 펄스, 하드코피 (이메일 전송, 화면 이미지를 저장, 클립보드 저장, 프린터로 전송), 또는 (보기) LabNotebook |
디스플레이 시스템 |
|
| 크기 | 색상 12.1" 와이드스크린 평면 패널 TFT 액티브 매트릭스 고해상도 터치 스크린 |
| 결의 | WXGA, 1280 x 800 픽셀 |
| 흔적 수 | 최대 16개의 추적을 동시에 표시합니다. 채널, 확대, 메모리 및 수학 추적을 동시에 표시합니다. |
| 그리드 스타일 | 오토, 싱글, 듀얼, 쿼드, 옥탈, X-Y, 싱글+X-Y, 듀얼+X-Y, 탕덤, 쿼트로, 12번, 16번, 트리플, 헥스 |
| 파동 형태 표현 | 표본 점들만 결합하거나 표본 점들만 결합 |
끈기 있는 모습 |
|
| 아날로그 및 색상별 지속성 | 변수 포화 수준; 각 추적의 지속 데이터를 메모리에 저장합니다. |
| 끈기 의 종류 | 아날로그, 색상 또는 3차원 |
| 흔적 선택 | 모든 흔적 또는 어떤 조합에 대한 지속성을 활성화 |
| 끈기 있는 노화 | 500ms에서 무한대로 선택 |
| 스웨이 표시 모드 | 모든 축적 또는 마지막 흔적이 강조 된 모든 축적 |
줌 확장 흔적 |
|
| 줌 확장 흔적 | 최대 8개의 줌과 8개의 수학/줌 추적을 표시합니다. |
내부 파동 형상 기억 |
|
| 내부 파동 형상 기억 | 4개의 액티브 웨이브폼 메모리 트레스 (M1-M4) 는 16비트/포인트 전체 길이의 웨이브폼을 저장한다. 웨이브폼은 데이터 저장 매체의 용량에 의해서만 제한된 모든 파일로 저장될 수 있다. |
설정 저장소 |
|
| 전면 패널 및 기기 상태 | 내부 하드 드라이브, 네트워크 또는 USB 연결된 주변 장치에 저장합니다. |
자동 설정 |
|
| 자동 설정 | 자동으로 반복 신호의 넓은 범위를 표시하기 위해 시간 기반, 트리거, 감수성을 설정 |
| 수직 스케일을 찾아 | 자동으로 최대 동적 범위와 파동 형태를 표시하기 위해 선택한 채널에 대한 수직 감도 및 오프셋을 설정 |
캘리브레이션 |
|
| 자동 정렬 | 정해진 DC와 타이밍 정확도가 최소 1년 동안 유지되도록 합니다. |
프로세서/CPU |
|
| 종류 | 인텔© i5-6500 쿼드 코어, 3.2 GHz (또는 더 나은) |
| 프로세서 메모리 | 8 GB 표준, 최대 16 GB 선택 |
| 운영 체제 | 마이크로소프트 윈도우® 10 |
| 오실로스코프 운영 소프트웨어 | OneTouch을 통해 Teledyne LeCroy MAUITM |
| 실시간 시계 | 인쇄 파일에서 파동 모양으로 표시되는 날짜와 시간. 정밀 내부 시계로 동기화 할 SNTP 지원. |
연결성 |
|
| 이더넷 포트 | 10/100/1000BaseT 이더넷 인터페이스 (RJ45 포트) 를 지원합니다. |
| USB 호스트 포트 | 4개의 측면 USB 3.1 Gen1 포트와 1개의 전면 USB 2.0 포트 지원 Windows 호환 장치 |
| USB 장치 포트 | 1 포트 - USBTMC USB 3.1 Gen1 |
| GPIB 항구 (선택) | IEEE - 488.2 (외부) 를 지원합니다. |
| 외부 모니터 포트 | HDMI 1.4 (Qty. 1) 및 디스플레이 포트 1.2 (Qty. 1) 를 지원합니다.UHD 3840 x 2160 픽셀 해상도와 외부 모니터에서 스플릿 그리드 기능을 가진 확장 된 데스크톱 운영을 지원합니다.. 외부 모니터의 터치 화면 통합을 지원합니다 (참고: 외부 화면은 후지쓰 터치 화면 드라이버를 사용할 수 없습니다). |
| 원격 제어 | 윈도우 자동화, 또는 LeCroy 원격 명령어 세트를 통해 |
| 네트워크 통신 표준 | VXI-11 또는 VICP, LXI 클래스 C (v1.2) |
보조 입력 |
|
| 신호 종류 | 전면 패널에서 외부 트리거 또는 외부 시계 입력을 선택 |
| 결합 | 50 Ω: DC; 1 MΩ: AC, DC, GND |
| 최대 입력 전압 | 50 Ω: 5 Vrms; 1 MΩ: 250 Vmax (DC + 최고 AC ≤ 10 kHz) |
보조 출력 |
|
| 신호 종류 | 제어 신호에서 선택 또는 끄 |
| 출력 신호 | 500 Hz-1 MHz 광파 또는 DC 레벨; 1 MΩ로 50 mV-1 V |
| 제어 신호 | 트리거 활성화, 트리거 종료, 통과/실패 상태, 빠른 가장자리, 꺼 |
| 커넥터 타입 | BNC, 앞쪽에 위치 |
탐사기 |
|
| 탐사기 | Qty. (4) ÷ 10 패시브 프로브 |
| 탐사 시스템 | 프로버스. 자동으로 다양한 호환성 탐사기를 감지하고 지원 |
| 규모 요인 | 자동 또는 수동 선택 |
| 캘리브레이션 출력 | 기본값은 1kHz 제곱파, 1Vp-p (기반), 출력으로 탐사 갈고리. 500 Hz에서 1 MHz 제곱파까지 설정할 수 있습니다. 50 mV에서 1.0V까지. |
전력 요구 사항 |
|
| 전압 | 100-240 VAC ±10% 50/60 Hz ±5%; 110-120 VAC ±10% 400 Hz ±5%; 자동 AC 전압 선택 |
| 명목 전력 소비 | 285 W / 285 VA |
| 최대 전력 소비 | 375 W / 375 VA (모든 PC 주변 장치와 4 채널에 연결 된 활성 프로브) |
인증서 |
|
| 인증서 | CE 컴플라이언스, UL 및 cUL 목록; UL 61010-1 (3판), UL 61010-2-030 (1판) CAN/CSA C22.2 제61010-1-12 |
환경 |
|
| 온도 (운동) | +5 °C ~ +40 °C |
| 온도 (운동하지 않음) | -20 °C ~ +60 °C |
| 습도 (운동) | 5~90%의 상대 습도 (비밀화) +31°C까지 상단 제한은 +40 °C에서 50%의 상대 습도 (비 응축) 로 낮아집니다. |
| 습도 (운동하지 않는 상태) | 밀-PRF-28800F에 따라 시험된 5%에서 95%의 상대 습도 (비연결) |
| 고도 (운동) | 최대 10,000 ft (3048 m) +30 °C 이하 |
| 고도 (운영하지 않음) | 40,000 피트 (12,192 m) 까지 |
| 무작위 진동 (운동) | 0.31gms 5 Hz에서 500 Hz, 3개의 정사각 축 각에서 15분 |
| 무작위 진동 (운동하지 않음) | 2.4gms 5 Hz에서 500 Hz, 3개의 정사각 축 각에서 15분 |
| 기능적 충격 | 30g 피크, 반 시누스, 11ms 펄스, 3개의 정사각형 축들 각각에 3개의 충격 (긍정 및 음성), 총 18개의 충격 |
크기와 무게 |
|
| 크기 (HWD) | 12.44"H x 16.42"W x 9.37"D (316 x 417 x 238mm) |
| 무게 | 220.8파운드 (10.3kg) |
| 운송중량 | 37.5파운드 (17.0kg) |
원격 제어/네트워크 옵션 |
| USB2-GPIB 외부 USB 2.0에서 GPIB IEEE 488.2 어댑터 |
일련 데이터 준수 |
| QPHY-ENET QualiPHY 에이블 이더넷 10/100/1000BT 컴플라이언스 소프트웨어 옵션 |
| QPHY-MOST50 QualiPHY MOST50 ePHY 컴플라이언스 소프트웨어 옵션이 활성화됩니다. 옵션 DFP2 및 SDM 또는 SDA3가 필요합니다. |
| QPHY USB QualiPHY USB 2.0 컴플라이언스 소프트웨어 옵션이 활성화 |
다른 것 |
| OC1024-A 추가 선반과 드로이와 함께 도구 카트 |
일련 데이터 테스트 고정 장치 |
| TF-AUTO-ENET 100Base-T1 및 1000Base-T1 디버깅을 위한 자동차 이더넷 브레이크아웃 테스트 픽처 |
| TF-ENET-B 10/100/1000BaseT 이더넷 테스트 장치 |
| TF USB-B USB 2.0 컴플라이언스 테스트 장착장치 |
디퍼렌셜 프로브 (4~6GHz) |
| Dx10-SI D410/D610에 대한 대체 용접자 끝 납 세트 |
| Dx20-SI 대체 D420/D620 용접자 끝 납 세트 |
| Dx10-PT-KIT 웨이브링크 Dx10-PT 조정 가능한 위치기 팁 키트. 기계적 인터 커넥트, 접착 키트, 연결 가이드, 휴대용 스틱 및 교체 핀과 함께 XYZ 위치기 조립 장치 포함됩니다.4) /소켓 (Qty 2). |
| Dx20-PT-KIT 웨이브링크 Dx20-PT 조절 가능한 위치기 팁 키트. 기계적 인터 커넥트, 접착 키트, 연결 가이드, 휴대용 스틱 및 교체 핀 (Qty.4) / 소켓 (Qty)2). |
| Dx10-HiTemp Dx10에 대한 웨이브링크 온도 확장 케이블. 일치 30 "고온 케이블의 1 세트를 포함, 1 솔더 끝 납 세트 |
| Dx20-HiTemp Dx20에 대한 웨이브링크 온도 확장 케이블. 일치 30 "고온 케이블의 1 세트를 포함, 1 솔더 끝 납 세트 |
| Dx10-QL-3SI Dx10 증폭기와 함께 사용하기 위한 QuickLink Solder-In 시작 패키지 |
| Dx20-QL-3SI Dx20 증폭기와 함께 사용하기 위한 QuickLink Solder-In 시작 패키지 |
| D610-A-CCNIST D610-A에 대한 NIST 캘리브레이션, 테스트 데이터를 포함합니다. |
| D620-A-CCNIST D620-A에 대한 NIST 캘리브레이션, 테스트 데이터를 포함합니다. |
| D410-A-CCNIST D410-A에 대한 NIST 캘리브레이션, 테스트 데이터를 포함합니다. |
| D420-A-CCNIST D420-A에 대한 NIST 캘리브레이션, 테스트 데이터를 포함합니다. |
| D410-A-PB2 4 GHz ProBus2 디퍼렌셜 프로브 Dx10-SI Solder-In Tip (Qty. 1), Dx10-QC Quick Connect (Qty. 1) 및 Dx10-SP Square Pin (Qty. 1) |
| D420-A-PB2 4 GHz ProBus2 디퍼렌셜 프로브 Dx20-SI Solder-In Tip (Qty. 1), Dx20-QC Quick Connect (Qty. 1) 및 Dx20-SP Square Pin (Qty. 1) |
| D400A-AT-PB2 4GHz 프로버스2 디퍼런셜 프로브 |
액티브 볼테지 프로브 |
| ZS1500 1.5 GHz, 0.9 pF, 1 MOhm 액티브 볼테지 프로브 |
| ZS1000 1 GHz, 0.9 pF, 1 MOhm 액티브 볼테지 프로브 |
| ZS2500 2.5 GHz, 0.9 pF, 1 MOhm 액티브 볼테지 프로브 |
| ZS4000 40.0 GHz, 0.6 pF, 1 MOhm 액티브 볼테지 프로브 |
디퍼렌셜 프로브 (<= 1.5 GHz) |
| AP033 500MHz 디퍼렌셜 프로브 |
| ZD200 200MHz, 3.5pF, 1MOhm 액티브 디퍼렌셜 프로브, ±20V제한적 사용 가능성 |
| ZD500 500MHz, 1.0pF 액티브 디퍼런셜 프로브, ±8V |
| ZD1000 1GHz, 1.0pF 액티브 디퍼런셜 프로브, ±8V |
| ZD1500 1.5 GHz, 1.0pF 액티브 디퍼런셜 프로브, ±8V |
현재 탐사 |
| CP150 150A, 10MHz 전류 탐사 - AC/DC, 150A rms, 500A 피크 펄스, 2미터 케이블제한적 사용 가능성 |
| CP500 500A, 2MHz 전류 탐사 - AC/DC, 500A rms, 700A 피크 펄스, 6미터 케이블 |
| CP030 30A, 50MHz 전류 탐사 - AC/DC, 30A rms, 50A 피크 펄스, 1.5m 케이블제한적 사용 가능성 |
| CP031 30A, 100MHz 전류 탐사 - AC/DC, 30A rms, 50A 피크 펄스, 1.5m 케이블 |
| CP030A 30A, 50MHz 고 민감도 전류 탐사 - AC/DC, 30A rms, 50A 피크 펄스, 1.5m 케이블제한적 사용 가능성 |
| CP031A 30A, 100MHz 고 민감도 전류 탐사 - AC/DC, 30A rms, 50A 피크 펄스, 1.5m 케이블 |
| CA10 제3자 전류 센서와 함께 사용할 수 있는 프로버스 어댑터에 프로그래밍 가능한 전류 센서 |
| DCS025 데스크류 캘리브레이션 원천 Teledyne LeCroy 전류 탐사 |
고전압 수동 프로브 |
| HVP120 6kV 고전압 수동 탐사기, 400MHz |
패시브 프로브 |
| PP008-1 500MHz 패시브 프로브 2.5mm 101, 10 MOhm |
| PP009-1 500 MHz 수동 탐사, 10: 1 (WaveSurfer Xs를 위해), 기계적으로 PP005A와 동일합니다. |
| PP022-1 500MHz 패시브 프로브 2.5mm 101, 10 MOhm |
| PP024-1 500MHz 패시브 프로브, 5mm, 10:1, 10 MOhm |
고전압 차차 탐사선 |
| AP031 700V, 25MHz 고전압 차차 프로브 (÷10, ÷100)제한적 사용 가능성 |
| HVD3102A 1kV, 25MHz 고전압 차차 탐사기 자동 제로 단절 |
| HVD3102A-NOACC 1kV, 25MHz 고전압 차차 탐사기 끝없이 액세서리 및 자동 제로 단속 |
| HVD3106A 1kV, 120MHz 오토 제로 단절과 함께 고전압 차차 탐사 |
| HVD3106A-NOACC 1kV, 120MHz 고전압 차차 탐사기 끝없이 액세서리 및 자동 제로 단절 |
| HVD3106A-6M 1kV, 80MHz 고전압 차차 탐사기 6m 케이블과 자동 제로 단속 |
| HVD3206A 2kV, 120MHz 오토 제로 단속과 함께 고전압 차차 탐사 |
| HVD3206A-6M 2kV, 80MHz 고전압 차차 탐사기 6m 케이블과 자동 제로 단속 |
| HVD3605A 6kV, 100MHz 고전압 차차 프로브 자동 제로 단속 |
| HVD3220 2kV, 400MHz 고전압 차차 탐사 |
탐사 부품 및 키트 |
| PACC-CL001 SMD 0.5MM에 대한 탐사 클립 |
| PACC-LD004 대체 직각 L-리드 |
| PACC-LD003 교체 오른쪽 각 S-리드 |
| PACC-CD008 굽힐 수 있는 포고 땅물 (2개량) |
| Dx10-HiTEMP Dx10에 대한 웨이브링크 온도 확장 케이블. 일치 30 "고온 케이블의 1 세트를 포함, 1 솔더 끝 납 세트 |
| Dx20-HiTEMP Dx20에 대한 웨이브링크 온도 확장 케이블. 일치 30 "고온 케이블의 1 세트를 포함, 1 솔더 끝 납 세트 |
| Dx10-SI-HiTEMP 교체 D410/D610 및 온도 연장 케이블에 사용 할 용매 끝 리드셋 |
| Dx20-SI-HiTEMP 교체 D420/620 및 온도 연장 케이블과 함께 사용할 수 있는 솔더 톱 리드셋 |
| PACC-ZD001 ZD 미분 탐사기의 Y 납 어댑터 - Qty 1 |
| PACC-ZD002 ZD 미분 탐지용 용접 납 - QTY 2 |
| PACC-ZD003 ZD 미분 탐사용 긴 스프링 바닥 - QTY 2 |
| PACC-ZD004 ZD 차차 탐사기의 끝 절감기 - QTY 2 |
| PACC-ZD005 ZD 차차 탐사용 회전 끝 어댑터 - QTY 1 |
| PACC-ZD006 ZD 미분 탐사용 작은 IC 어댑터 - QTY 2 |
| PK111 ZD500, ZD1000 및 ZD1500에 대한 교체 액세서리 키트 |
| Dx10-케이블 히템 Dx10 HiTemp Solder 끝 리드셋과 함께 사용할 수 있는 교체 30 "응용 케이블 세트 |
| Dx20-케이블-HiTemp Dx20 HiTemp Solder 끝 리드셋과 함께 사용할 수 있는 교체 30 "응용 케이블 세트 |
프로브 어댑터 |
| TPA10 TekProbe에서 ProBus 프로브 어댑터 |
액티브 볼트 레일 탐사 |
| RP4030 전력/전압 레일 프로브. 4 GHz 대역폭, 1.2x 약화, +/-30V 오프셋, +/-800mV 전용 용접 전선, 동축 케이블 및 PCB 장착 장치.제한적 사용 가능성 |
| RP4000-MCX-LEAD-SI Qty 3 MCX 4 GHz 용접용 납 액세서리 (레일 프로브와 함께 제공되는 것 외에도) 길이 18cm |
| RP4000-BROWSER RP2060/RP4060 브라우저 팁 액세서리. 0 오hm (1x), 450 오hm (10x) 및 950 오hm (20x) 팁을 포함합니다. |
| RP4060 전력/전압 레일 프로브. 4 GHz 대역폭, 1.2x 약화, +/-60V 오프셋, +/-800mV 전용 용접 전선 및 동축 케이블을 포함합니다. 브라우저 끝은 별도로 판매됩니다. |
| RP2060 전력/전압 레일 프로브. 2 GHz 대역폭, 1.2x 약화, +/-60V 오프셋, +/-800mV 전용 용접 전선 및 동축 케이블을 포함합니다. 브라우저 끝은 별도로 판매됩니다. |
고전압 광적으로 고립 된 프로브 |
| HVFO100-1X-TIP-U HVFO10X +/-1V (1x 약화) 보편적인 끝 액세서리 |
| HVFO100-5X-TIP-U HVFO10X +/-5V (5x 약화) 보편적인 끝 액세서리 |
| HVFO100-10X-TIP-U HVFO10X +/-10V (10x 약화) 유니버설 톱 액세서리 |
| HVFO100-20X-TIP-U HVFO10X +/-20V (20x 약화) 유니버설 톱 액세서리 |
| HVFO100-40X-TIP-U HVFO10X +/-40V (40x 약화) 유니버설 톱 액세서리 |
| HVFO108 고전압 광섬유 탐사, 150 MHz 대역폭. 부드러운 운반 케이스를 포함합니다. 완화 톱이 필요합니다. 1m 광섬유 케이블을 포함합니다. |
60V 일반 모드 디퍼렌셜 프로브 |
| DL05-HCM 500MHz 60V 일반 모드 차차 탐사기. 표준 전선과 팁을 포함합니다. |
| DL10-HCM 1GHz 60V 일반 모드 차차 탐사기. 표준 선과 끝을 포함합니다. |
| DL-HCM-HiTemp DL-HCM 시리즈 고온 용접 끝, 30MHz 대역폭, 1m 길이 |
| DL-HCM-Acc-Kit DL-HCM 시리즈 액세서리 키트: 탐사 기기, 마이크로 IC Grabbers (Qty 2.), Y-바나나 어댑터. |
FAQ:
Q: 어떤 배달 방법을 사용 하 여 배달 시간?
A:우리는 EMS, DHL, FedEx, UPS 및 TNT를 통해 추적 번호를 가지고 배송합니다. 배송은 일반적으로 4-7 일 정도 걸립니다.
질문: 관세와 세금은 어떻게 처리됩니까?
A:관세 및 세금은 국가에 따라 다르며 일반적으로 구매자의 책임입니다. 자세한 내용은 현지 수입 규정을 확인하십시오.
Q: 지불 조건은?
A:배송 전에 100% T/T 지불이 필요합니다.
질문: 국제적으로 구매한 제품의 품질을 어떻게 보장할 수 있나요?
A:우리는 명실상부한 공급업체와 협력하고 배송 전에 철저한 검사를 실시합니다. 대부분의 제품에 대해 보증이 제공됩니다. 구체적인 조건을 확인하십시오.
Q: 배송이 지연되면 어떻게 해야 할까요?
A:제공된 추적 정보를 확인합니다. 지연이 있으면 업데이트를 위해 저희에게 또는 통신사에 직접 연락하십시오.
Q: 대량 주문에 할인 할 수 있나요?
A:예, 대용량 구매에 할인 할 수 있습니다. 귀하의 특정 요구 사항을 논의하기 위해 저희에게 연락하십시오.
