Anritsu MS46122B 컴팩트 USB 벡터 네트워크 분석기의 설명

쇼크라인TM MS46122B 시리즈는 1MHz에서 8/20/43.5GHz까지의 주파수 범위를 가진 3 개의 PC 제어형, 컴팩트 벡터 네트워크 분석기 (VNA) 로 구성됩니다.이 시리즈는 높은 주파수에서 내부 VNA 아키텍처를 단순화하는 특허 된 충격 선 VNA-on-chip 기술을 활용합니다., 기기 비용을 줄이고 정확성과 측정 반복성을 향상시킵니다.

쇼크라인 MS46122B 시리즈의 모든 구성원은 제조, 엔지니어링 및 교육 조직 내의 RF 및 마이크로파 응용 프로그램을 목표로 저렴한, 완전 역전, 2 포트 VNA입니다.모든 3개의 VNA는 시점 당 130 마이크로초의 스웨이프 속도와 100 dB 이상의 동적 범위를 가지고 있습니다.5G mmWave 부품을 측정하는 것을 포함하여 다양한 장치 테스트 응용 프로그램에 적합합니다.

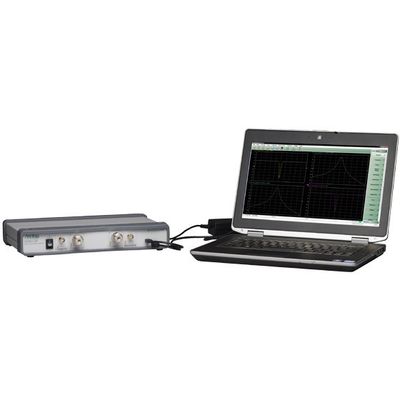

이 VNA는 매우 컴팩트하고 휴대용 1U 차체에 포장되어 있으며, 사용자 제공 PC에서 USB를 통해 외부에서 제어되며 외부 전원 공급 블록을 사용하여 전원을 공급합니다.쇼클라인 MS46122B VNA 시리즈는 쇼클라인 VNA 제품군의 나머지 제품과 동일한 그래픽 사용자 인터페이스 (GUI) 및 드라이버 소프트웨어를 사용하여 제어됩니다.이 시리즈는 보안 응용 프로그램에서 사용을 단순화 하는 모든 탑재 메모리를 가지고 있지 않습니다.그리고 좋은 성능은 휴대성과 공간 효율성이 핵심이 되는 수동 장치 테스트 애플리케이션에 ShockLine MS46122B VNA 시리즈를 이상적으로 만듭니다..

Anritsu MS46122B 컴팩트 USB 벡터 네트워크 분석기의 특징

• 확장된 KTM 포트와 함께 43.5 GHz까지의 보장된 성능
• PC 제어 외부 컴퓨터 처리 능력과 기능을 활용
• 벤치 및 래크 공간을 효율적으로 사용하기 위해 컴팩트 1U 높은 패키지
• 탑재된 데이터 저장 장치가 없으므로 안전한 응용 프로그램에서 데이터 닦는 필요성이 없으므로
• 시간 게팅 옵션으로 시간 도메인은 더 쉽고 빠르게 결함 식별을 가능하게합니다.
• 쇼크라인 가족 내의 공통적인 GUI 인터페이스는 모델 간의 전환 비용을 줄입니다.
• 유니버설 픽처 추출 (UFX) 소프트웨어 옵션은 테스트 픽처 추출을 위한 고급 de-embedding 도구를 제공합니다.

Anritsu MS46122B 컴팩트 USB 벡터 네트워크 분석기의 응용

RF 및 마이크로파 수동 구성 요소 테스트 및 문제 해결

• RF 및 마이크로파 연결 장치 및 케이블
• 전기 기계식 스위치
• 약화기
• 접착기
• 필터
• 격리장치
• 순환기
• 단계 전환기

시스템 통합 애플리케이션

• 시스템 캘리브레이션
• 경로 손실 특성화
• 일반 s 파라미터 및 시간 영역 측정

보안 영역 응용 프로그램

• 유닛에 데이터 저장 장치가 없습니다
• 직접 USB 연결을 통해 보안 외부 컴퓨터 제어

무선 전력 전송 애플리케이션

• KQ 제품
• 최대 효율성

안리쓰 MS46122B 컴팩트 USB 벡터 네트워크 분석기의 옵션
