키사이트 애질런트 B1505A 파워 디바이스 분석기 커브 트레이서 (3000V/40A 모듈형 구성 및 고출력 SMU 포함)

Name: 키사이트 애질런트 B1505A 파워 디바이스 분석기 커브 트레이서 (3000V/40A 모듈형 구성 및 고출력 SMU 포함)
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: B1505A
Price: 협상 가능 USD
Availability: InStock

브랜드 이름:	Keysight/Agilent
모델 번호:	B1505A
MOQ:	1 세트
가격:	협상 가능
지불 조건:	T/T

자세한 정보

제품 설명

자세한 정보

원래 장소:

말레이시아

인증:

제품 이름:

커브 트레이서

맥스 리딩 속도:

50,000 읽기 / Ｓ

조건:

이미 소유한 물건

기능:

시험된, 전부 일하는 조건

폼 팩터:

벤치탑 / 랙 마운트

포장 세부 사항:

카튼

공급 능력:

재고 중

강조하다:

벤치 톱 키 시트 AGILENT B1505A

AGILENT B1505A 전력 장치 분석기

레이크마운트 키시트 어길엔트 B1505A

제품 설명

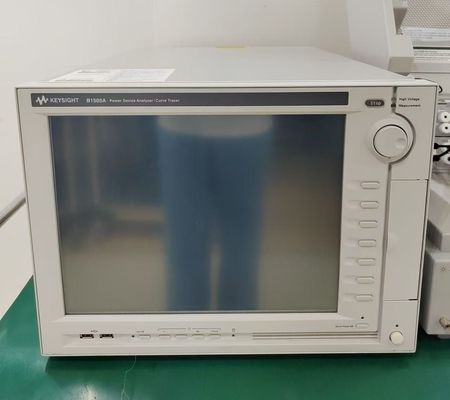

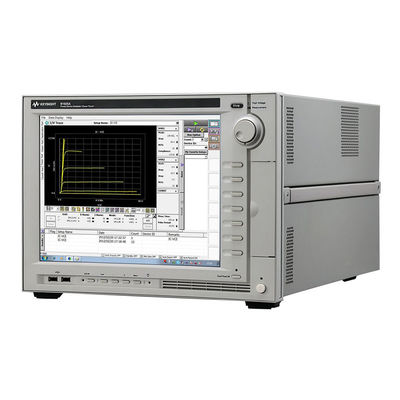

키사이트 애질런트 B1505A 파워 디바이스 분석기 / 커브 트레이서

키사이트 (애질런트) B1505A 파워 디바이스 분석기 / 커브 트레이서

제품 개요

애질런트 B1505A 파워 디바이스 분석기 / 커브 트레이서는 현재 시중에 나와 있는 유일한 단일 박스 솔루션으로, 서브 피코암페어 수준부터 3000볼트 및 40암페어까지의 고전력 디바이스를 특성화할 수 있는 기능을 갖추고 있습니다. 이러한 기능은 실리콘 카바이드(SiC) 또는 질화갈륨(GaN)과 같은 와이드 밴드갭 재료를 사용하는 새로운 파워 디바이스 평가를 포함합니다.

B1505A는 고전류(HCSMU) 및 고전압(HVSMU)을 지원하는 별도의 모듈과 함께 고전력 SMU(최대 1A/200V) 및 다중 주파수 커패시턴스 측정 장치(최대 5MHz)를 특징으로 합니다. 10개의 슬롯 모듈식 구조는 특정 테스트 요구 사항을 충족하기 위한 유연한 구성을 가능하게 합니다.

주요 특징

커브 트레이서 및 분석기 기능을 모두 갖춘 3000V/40A 계측기

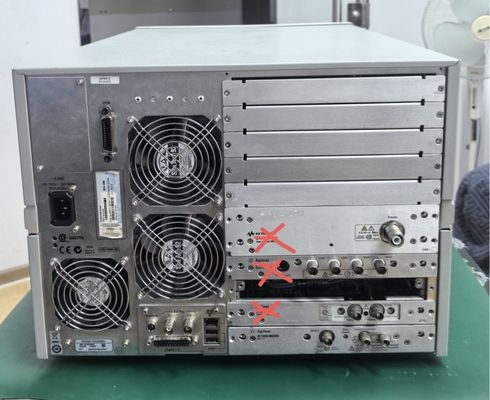

HPSMU, HVSMU, HCSMU 및 MFCMU 모듈을 위한 10개의 모듈 슬롯을 갖춘 유연한 구성
파워 디바이스(온웨이퍼 및 패키지 모두)의 안전하고 정확한 측정
옵션 고전력 테스트 픽스처는 다양한 패키지 유형을 지원합니다.
레거시 애플리케이션을 위한 Tektronix 커브 트레이서 출력을 에뮬레이션하는 테스트 어댑터 사용 가능
Desktop EasyEXPERT 소프트웨어를 통한 오프라인 데이터 분석 및 애플리케이션 테스트 개발

소프트웨어 환경

B1505A 소프트웨어 환경을 통해 사용자는 커브 트레이서의 편리함으로 디바이스 특성을 확인하고 디바이스 결함을 감지할 수 있습니다. 기존 커브 트레이서와 유사하게 B1505A는 독립 스윕 변수의 로터리 노브 제어를 지원하여 항복 전압과 같은 매개변수를 직관적이고 실시간으로 평가할 수 있습니다.

측정 설정 정보 및 데이터는 B1505A의 내장 하드 디스크 드라이브에 자동으로 저장되고 USB 메모 스틱 및 기타 휴대용 저장 장치로 전송될 수 있습니다. 그래픽 측정 데이터는 쉽게 인쇄하거나 보고서에 복사하여 붙여넣을 수 있습니다.

테스트 픽스처 솔루션

적절한 테스트 픽스처 솔루션은 안전(사용되는 고전압 및 전류 때문)과 다양한 파워 디바이스 패키지 유형을 지원하는 데 매우 중요합니다. B1505A의 테스트 픽스처는 사용자 정의 가능한 픽스처 모듈이 있는 대형 픽스처 어댑터를 통해 파워 MOSFET, 다이오드 및 IGBT와 같은 다양한 디바이스를 크기나 모양에 관계없이 수용할 수 있습니다. 테스트 픽스처의 내장 인터록 메커니즘은 고전압 및 전류를 안전하게 테스트 디바이스에 적용할 수 있도록 보장합니다.

업그레이드 기능

애질런트는 기존 B1500A 사용자가 B1500A 메인프레임을 B1505A 메인프레임으로 변환할 수 있는 변환 키트를 제공합니다. 이를 통해 기존 B1500A 사용자는 새 장비를 구매하지 않고도 장비의 전압 및 전류 측정 기능을 확장할 수 있습니다.

사양 및 속성

고전력 SMU는 10fA ~ 1A 및 2µV ~ 200V까지 측정 가능
고전류 SMU는 10pA ~ 20A 및 200nV ~ 40V까지 측정 가능
고전압 SMU는 3000V에서 서브 피코암페어 누설 측정을 수행할 수 있습니다.
다중 주파수(1kHz ~ 5MHz) 커패시턴스 측정 장치는 최대 3000V DC 바이어스에서 커패시턴스를 측정할 수 있습니다.

소스 기능

고전압 SMU는 1500V @ 8mA 또는 3000V @ 4mA(펄스 또는 DC)를 공급할 수 있습니다. 펄스 폭은 500µs ~ 2초
고전류 SMU는 20A @ 20V(펄스) 및 1A @ 40V(DC)를 공급할 수 있습니다. 펄스 폭은 50µs ~ 1ms
듀얼 고전류 SMU 어댑터를 사용하면 소스 범위를 40A @ 20V(펄스) 및 2A @ 40V(DC)로 확장할 수 있습니다.

사용 가능한 옵션

옵션 코드	설명
015	1.5m 케이블
030	3.0m 케이블
050	50Hz 라인 주파수
060	60Hz 라인 주파수
A6J	ANSI Z540 규격 캘리브레이션
B1500A-1CM	B1500 시리즈용 랙 마운트 키트
B1510A HPSMU	최대 200V, 1A 포스. 10fA 전류 분해능 - 슬롯 2개 필요
B1510A-FG	B1500용 고전력 소스/모니터 유닛 모듈
B1512A HCSMU	20A/20V(펄스); 1A/40V(DC) - 슬롯 2개 필요
B1512A-FG	고전류 소스 모니터 유닛 모듈
B1512A-FG X 2	고전류 소스 모니터 유닛 모듈 수량 2
B1513A HVSMU	1500V/8mA; 3000V/4mA; (펄스 및 DC) - 슬롯 2개 필요
B1513A-FG	고전압 소스 모니터 유닛 모듈
B1513C-FG	고전압 소스 모니터 유닛
B1514A-FG	중간 전류 소스 모니터 유닛
B1520A MFCMU	1kHz ~ 5MHz, 바이어스-T를 사용한 최대 3000V DC 바이어스 - 슬롯 1개 필요
B1520A-FG	B1500용 다중 주파수 커패시턴스 측정 유닛 모듈
다양한 E3332C-xxx	국가 및 지역별 전원 코드
R-50C-011-3	애질런트 캘리브레이션 - 3년
R-50C-011-5	애질런트 캘리브레이션 - 5년
R-50C-021-3	ANSI Z540-1-1994 캘리브레이션 - 3년
R-50C-021-5	ANSI Z540-1-1994 캘리브레이션 - 5년
R-51B-001-3C	애질런트 반품 보증 - 3년
R-51B-001-5C	애질런트 반품 보증 - 5년
R-51B-001-C	애질런트 반품 보증 - 1년
UK6	상업용 캘리브레이션 인증서(테스트 데이터 포함)

자주 묻는 질문

캐나다 또는 호주로 주문을 배송할 수 있습니까?

네, 가능합니다. 전 세계로 주문을 발송합니다.

어떤 배송 방법을 사용하며 배송 시간은 어떻게 됩니까?

추적 번호와 함께 EMS, DHL, FedEx, UPS, TNT로 배송할 수 있습니다. 일반적인 배송 시간은 4-7 영업일입니다.

결제 조건은 어떻게 됩니까?

배송 전 100% T/T 결제.

다른 질문은 어떻게 할 수 있습니까?

온라인으로 문의하거나 아래에 메시지를 남겨주십시오.
