특징 및 이점

• 370B를 사용한 고해상도 DC 파라메트릭 측정(최저 1pA 또는 2μV의 분해능)
• 371B를 사용한 고전압 및 전류 소싱(최대 3,000V 또는 400A)
• 내장 커서 측정 - 점, 창 및 기능 라인
• 켈빈 감각 측정
• 스윕 측정 모드
• 파형 비교 및 ​​평균화
• 완전히 프로그래밍 가능
• 1.44MB 플로피 드라이브에 설정 및 곡선 비트맵 저장
• 타사 프린터를 사용한 직접 하드카피

응용

• 반도체의 매개변수적 특성화
• 실패 분석
• 데이터 시트 생성
• 제조 테스트
• 공정 모니터링 및 품질 관리
• 입고검사
• 구성요소 매칭

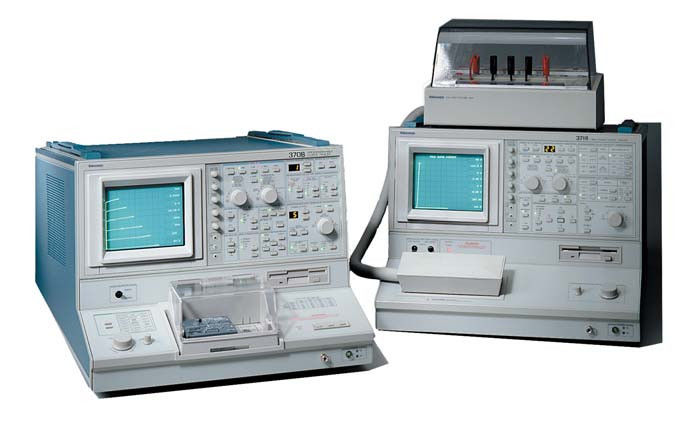

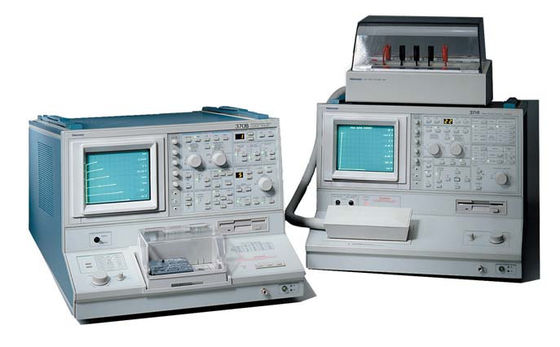

370B 및 371B 프로그래밍 가능 곡선 추적기

Tektronix 커브 트레이서는 반도체 장치의 DC 특성을 테스트할 수 있는 성능과 다양성을 제공합니다. 370B 및 371B 커브 트레이서는 사용하기 쉬운 전면 패널, 디지털 수집 및 디스플레이, 프로그래밍 기능을 결합하여 다양한 애플리케이션 요구 사항을 충족합니다.

R&D 연구소에서는 텍트로닉스 곡선 추적기가 새로운 설계의 특성화, SPICE 매개변수 추출, 고장 분석 및 데이터 시트 생성에 사용됩니다. 제조 테스트에서는 텍트로닉스 커브 트레이서를 사용하여 장치 품질과 프로세스 모니터링을 검증합니다. 또한 장치 성능을 확인하고 오류 분석을 수행하며 구성 요소를 일치시키기 위해 들어오는 검사에도 사용됩니다.

고해상도 커브 트레이서의 세계 표준

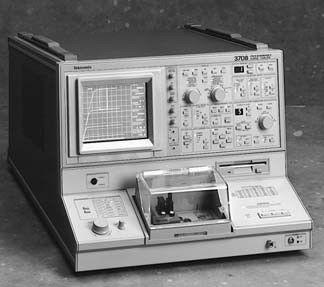

370B

고해상도 커브 트레이서의 세계 표준인 370B는 1pA 및 50μV 측정 분해능과 결합하여 최대 20A/2,000V 소싱 기능을 제공합니다. 370B는 집적 회로, 트랜지스터, 사이리스터, 다이오드, SCR, MOSFET, 전기 광학 부품, 태양 전지, 무접점 계전기 및 기타 반도체 장치의 DC 매개변수 특성화를 수행합니다. 푸시버튼 소스와 측정 구성이 있어 한 테스트에서 다음 테스트로 쉽게 변경할 수 있습니다.

고출력 커브 트레이서 분야의 업계 리더

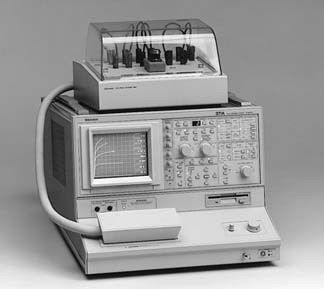

371B

고전력 커브 트레이서 분야의 업계 선두주자인 371B는 사이리스터, SCR, IGBT 및 전력 MOSFET을 포함한 다양한 전력 반도체에 대해 DC 매개변수 특성화를 수행합니다. 고전압 컬렉터 모드를 사용하면 최대 3,000V까지 장치의 오프 특성을 테스트할 수 있습니다. 펄스 고전류 콜렉터 모드는 온 특성을 테스트하기 위해 400A 피크보다 큰 출력 전류 펄스를 제공하고 최대 3,000와트의 고전력 테스트를 허용합니다. 스윕 측정 모드에서 371B는 낮은 듀티 사이클 펄스로 장치를 자극하면서 자동으로 일련의 곡선을 구성합니다. 이 기능을 사용하면 장치를 과도하게 가열하지 않고도 전력 곡선을 표시할 수 있습니다.

대화형 프로그래밍 가능 제어

모든 370B 및 371B 측정에 대한 대화형 제어는 모든 기능을 갖춘 전면 패널 또는 GPIB를 통해 수행됩니다. GPIB 컨트롤러를 사용하여 모든 작동 매개변수를 제어할 수 있습니다. 370B 및 371B 시리즈 LabView 드라이버는 다음에서 구할 수 있습니다.Tektronix.com웹 사이트. 이러한 드라이버에는 맞춤형 측정 솔루션을 만들기 위한 많은 구성 요소가 있습니다.

저장 및 호출 설정과 디지털화된 곡선

최대 80개의 디지털화된 특성 곡선을 디스켓이나 내부 비휘발성 메모리에 저장할 수 있으며 버튼 하나만 누르면 불러올 수 있습니다. 그런 다음 실시간 곡선을 이전에 저장된 곡선과 비교하여 온도 드리프트 또는 작동 매개변수의 기타 변화를 평가할 수 있습니다. 데이터 식별을 돕기 위해 최대 24자의 텍스트를 사용하여 곡선 데이터에 레이블을 지정하거나 주석을 달 수 있습니다.

작동 매개변수는 370B 및 371B 시스템 메모리, 내장형 1.44MB 플로피 드라이브를 포함한 여러 저장 방법을 사용하여 조정, 저장 및 호출할 수 있으며 GPIB 컨트롤러를 통해 외부로 전송할 수 있습니다.

자동화된 커서

370B 및 371B는 세 가지 커서 측정 모드를 제공합니다. 도트 커서는 어느 지점에서나 전압, 전류, gm 또는 DC 베타를 화면에 직접 판독할 수 있는 기능을 제공합니다. 창 커서는 두 곡선 사이에 위치하여 소신호 베타 또는 gm을 측정할 수 있으며 시각적 go/no-go 테스트에도 사용할 수 있습니다. 기능 라인 커서는 기울기 또는 절편 값의 화면 판독값을 제공합니다.

스윕 측정 모드

스윕 측정 모드에서 커브 트레이서는 자동으로 곡선군을 구성합니다. 371B는 낮은 듀티 사이클 펄스로 이를 달성합니다. 이 기능을 사용하면 장치를 과도하게 가열하지 않고도 전력 곡선을 표시할 수 있습니다.

직접 하드카피 인쇄물

곡선 출력 데이터는 370B 및 371B에서 Citizen iDP-3240감열 프린터로 직접 전송할 수 있습니다. 370B 및 371B가 다음 작업을 수행하는 동안 인쇄를 계속할 수 있습니다.

형질

370B 커브 트레이서 특성

수집가 공급

사용 가능한 피크 전력

16, 80 및 400V 범위 -0.08, 0.4, 2, 10, 50, 220W

2,000V 범위 -0.08, 0.4, 2, 10, 50W

최대 피크 전압의 %로 가변 컬렉터 공급 설정 -0~100%(0.1% 단위).

루핑 보상(일반) 범위 -최소 100pF.

단계 생성기

정확성

증분 -1.5%.

절대 -총 출력의 1.5% 미만 + 3% x STEP AMPLITUDE 설정 + 1mV 또는 1nA.

오프셋 제어 범위 -STEP AMPLITUDE의 -10에서 +10까지 가변적입니다.

해결 -단계 진폭 설정 x 1%.

현재 모드

진폭 범위 -21단계의 1-2-5 순서로 50nA ~ 200mA.

최대 전류 -20x STEP AMPLITUDE 설정, 제어가 200mA로 설정된 경우 10x STEP AMPLITUDE 설정.

최대 전압 -최소 10V.

최대 반대 오프셋 전류 -10x 단계 진폭.

최대 반대 전압 -15V 미만.

리플 플러스 노이즈 -0.5% x 단계 진폭 + 10nA 미만.

전압 모드

진폭 스위치 범위 -6단계의 1-2-5 순서로 50mV ~ 2V.

최대 전압 -20x 단계 진폭.

최대 전류 -10V 이하에서 최소 500mA, 15V에서 최소 200mA, 40V에서 최소 10mA.

단락 전류 제한 -500mA, +50%, -20%.

최대 반대 오프셋 전류 -10x 단계 진폭.

최대 반대 전류 -20mA 미만.

리플 플러스 노이즈 -0.5% x 단계 진폭 + 10mV 미만.

단계율 -2x 라인 주파수(AC 콜렉터 공급 모드에서는 1x 라인 주파수). 단계는 0 콜렉터 전압에서 발생합니다.

펄스 단계 -80 µs 또는 300 µs 폭, ±10%.

단계 및 오프셋 극성 -STEP GENERATOR POLARITY INVERT가 비활성화된 경우 Collector Supply Polarity에 해당합니다. STEP GENERATOR POLARITY INVERT가 선택되거나 CONFIGURATION 스위치가 BASE COMMON으로 설정된 경우 컬렉터 공급 극성의 반대입니다. BASE COMMON 구성은 STEP GENERATOR POLARITY INVERT를 비활성화합니다.

단계 수 -범위는 0부터 10까지입니다.

AUX 공급

범위 --40 ~ +40V, 20mV 단계 분해능.

정확도(일반) -총 출력의 50mV + 1.5% 이내.

출력 전류 -±20V에서 최소 100nA.

±40V에서 최소 10mA.

리플 플러스 노이즈 -50mV 미만PP.

무점포 수직 편향 시스템

콜렉터/베이스 전류

범위 -1-2-5 순서로 1μA/div ~ 2A/div.

X10 MAG는 최대 감도를 100nA/div(1nA 분해능)로 확장합니다.

정확도(일반) -WINDOW 커서 판독값의 2% 이내 + 0.1 x VERT/DIV 설정.

이미터 전류

범위 -1-2-5 시퀀스에서 1nA/div ~ 2mA/div X10 MAG는 최대 감도를 100pA/div로 확장합니다.

정확도(일반) -WINDOW 커서 판독값의 2% 이내 + 0.1 x VERT/DIV 설정 + 1nA.

최대 표시 노이즈 또는 리플 -MAX PEAK VOLTS 설정에 따라 다릅니다.

단계 생성기 디스플레이

범위 -1단계/구분.

X10 MAG를 사용한 1스텝/10구분.

STEP MULTI .1x를 사용한 10단계/구분.

정확성 -0.3 분할 이내.

디스플레이 오프셋(일반)

범위 -0.1div 분해능으로 ±10구간.

정확성 -오프셋의 1.5% + 0.1 x VERT/DIV 설정 이내.

디스플레이 X10 MAG(일반)

정확성 -윈도우 커서 판독값의 1.5% 이내 + 0.3 x VERT/DIV 설정.

디스플레이 반전(일반)

정확성 -0.1 x VERT/DIV 설정 이내.

디지털 스토리지 수직 인수

A/D 변환기

해결 -10.24 분할을 위한 10비트, 분할당 100카운트.

최대. 데이터 포인트 -1024.

최대. 샘플링 속도 -라인 주파수 x 1024.

최소 샘플링 속도 -라인 주파수 x 2.

콜렉터/베이스 전류

범위 -1-2-5 순서로 1μA/div ~ 2A/div.

X10 MAG는 최대 감도를 100nA/div(1nA 분해능)로 확장합니다.

정확성 -DOT 커서 판독값 +0.05 x VERT/DIV 설정의 1.5% 이내.

이미터 전류

범위 -1-2-5 순서로 1nA/div ~ 2mA/div.

X10 MAG는 최대 감도를 100pA/div(1pA 분해능)까지 확장합니다.

정확성 -DOT 커서 판독값의 1.5% 이내 +0.05 x VERT/DIV 설정 + 1nA.

단계 생성기 디스플레이

범위 -1단계/구간, X10 MAG의 경우 1단계/10구간, STEP MULTI .1x의 경우 10단계/구간.

정확성 -0.3 분할 이내.

디스플레이 오프셋(일반)

범위 -0.1div 분해능으로 ±10구간.

정확성 -오프셋의 1.5% + 0.06 x VERT/DIV 설정 이내.

디스플레이 X10 MAG(일반)

정확성 -윈도우 커서 판독값의 1.5% 이내 + 0.3 x VERT/DIV 설정.

디스플레이 반전(일반)

정확성 -0.04 x VERT/DIV 설정 이내.

무점포 수평 편향 시스템

컬렉터 볼트

범위 -1-2-5 순서로 50nV/div ~ 500V/div.

X10 MAG는 최대 감도를 5mV/div(50μV 분해능)까지 확장합니다.

정확도(일반) -WINDOW 커서 판독값의 2% 이내 + 0.1 x HORIZ/DIV 설정.

베이스/이미터 전압

범위 -1-2-5 순서로 50mV ~ 5V/div.

X10 MAG는 최대 감도를 5mV/div(50μV 분해능)까지 확장합니다.

정확도(일반) -WINDOW 커서 판독값의 2% 이내 + 0.1 x HORIZ/DIV 설정.

단계 생성기 디스플레이

범위 -1단계/구간, X10 MAG의 1단계/구간, STEP MULTI .1x의 10단계/구간.

정확성 -0.3 분할 이내.

디스플레이 오프셋

범위 -0.1 분할 단계에서 ±10 분할.

정확성 -오프셋 +0.1 x HORIZ/DIV 설정의 1.5% 이내.

X10 MAG 표시

정확성 -윈도우 커서 판독값의 1.5% + 0.3 x HORIZ/DIV 설정 이내.

디스플레이 반전

정확성 -0.1 x HORIZ/DIV 설정 이내.

디지털 스토리지 수평적 획득

A/D 변환기

해결 -10.24 분할의 경우 10비트, 분할당 100카운트.

최대. 데이터 포인트 -1024.

최대. 샘플링 속도 -라인 주파수 x 1024.

최소 샘플링 속도 -라인 주파수 x 2.

컬렉터 볼트

범위 -1-2-5 순서로 50mV/div ~ 500V/div.

X10 MAG는 최대 감도를 5mV/div(50μV 분해능)까지 확장합니다.

정확성 -DOT 커서 판독값의 1.5% + 0.05 x HORZ/DIV 설정 이내.

획득 모드

일반, 봉투 및 평균. 봉투는 수직 또는 수평입니다. 평균은 가중치가 1/16인 이동 평균입니다.

안전

표준 충족 -UL3111-1, CAN/CSA C22.2 NO. 1010.1, EN 61010-1(두 번째 수정안 포함).

371B 커브 트레이서 특성

수집가 공급

모드(두 모드 모두 양극 및 음극) -고전류: 최대 피크가 30V인 250μs 펄스.

고전압: 최대 피크가 3,000V인 완전 정류 사인파.

극성 모드 -NPN+.

PNP -.

가변 컬렉터 공급 범위 -0%에서 100%까지 0.1%씩 연속적으로 변합니다.

루핑 보상(고전압 모드) -컬렉터 단자와 접지 사이의 부유 용량은 최대 100pF까지 보상됩니다.

펄스 컬렉터 공급 반복률 -

3kW: 1/4(0.25x) 라인 주파수.

300W: 1/2(0.5 x) 라인 주파수.

펄스 폭(반진폭) -250 µs ±10% (컬렉터 공급의 30% 이상).

회로 차단기 -고전압 및 고전류 공급 장치에는 모두 독립적으로 작동하는 차단기가 있습니다. 고전류 출력 차단기는 과전류 상태에서 자동으로 열립니다. 두 차단기 모두 수동으로 작동할 수 있습니다.

단계 생성기

오프셋 제어 범위 -STEP/OFFSET AMPLITUDE 설정의 0~10배 가변. 단, STEP/OFFSET AMPLITUDE가 5V 또는 2A인 경우에는 0~5배입니다.

단계 수 -0~10. 단, STEP/OFFSET의 경우는 0~5입니다.

단계 극성 -긍정적, 부정적.

단계율 -

맥박:

3kW: 라인 주파수의 1/4(0.25x), 300W: 라인 주파수의 1/2(.5X)

계단:

300W, 3W, 300mW, 30mW: 라인 주파수의 2배.

현재 모드

진폭 범위

일반 단계 -1-2-5 순서로 1μA ~ 2mA. 컬렉터 공급 고전압 모드(30W/3W 및 300mW/30mW).

펄스 스텝 -1-2-5 순서로 1mA ~ 2A. 컬렉터 공급 고전류 모드(3kW/300W).

최대 전류 -제어가 단계당 2A로 설정된 경우 10배 STEP/OFFSET AMPLITUDE를 제외하고 20 x 단계 진폭.

최대 전압 -12V ±30%.

정확도: 최소 5V.

리플 플러스 노이즈 -STEP AMPLITUDE + 10nA의 1% 이내.

전압 모드

단계 진폭 범위 -1-2-5 순서로 200mV ~ 5V.

단락 전류 제한 -100mA +50%, -20%.

최대 전압 -10 x STEP AMPLITUDE(5V 설정).

20 x STEP AMPLITUDE(5V 설정 제외)

리플 플러스 노이즈 -STEP AMPLITUDE + 10mV의 1% 이내.

수직 편향 시스템

콜렉터 전류(lc) 범위

3kW 피크 전력 -1A/DIV ~ 50A/DIV.

300W 피크 전력 -500mA/DIV ~ 5A/DIV.

30W 피크 전력 -100μA/DIV~5mA/DIV.

3W 피크 전력 -10μA/DIV~500μA/DIV.

0.3W 피크 전력 -10μA/DIV~500μA/DIV.

0.03W 피크 전력 -1μA/DIV~50μA/DIV.

콜렉터 전류(lc) 정확도 -수직 계수선까지 0.1 DIV 이내.

컬렉터 전류(lc) 커서 정확도 -CURRENT/DIV 설정의 판독값 +0.1 DIV의 1.5% 이내.

수평 편향 시스템

콜렉터 공급 전압(Vce) 범위

3kW, 300W 피크 전력 -1-2-5 순서로 100mV/DIV ~ 5V/DIV.

30W, 3W 피크 전력 -1-2-5 순서로 50V/DIV ~ 500V/DIV.

300mW, 30mW 피크 전력 -1-2-5 순서로 5V/DIV ~ 50V/DIV.

스텝 생성기 전압(Vbe) 범위 -1-2-5 순서로 100mV/DIV ~ 5V/DIV.

스텝 생성기 전압(Vbe) 정확도 -수평 계수선의 0.1 DIV 이내.

디지털 스토리지 획득

A/D 변환기

해결 -1024 분할의 경우 10비트, 1개 분할당 100포인트.

용인 -±2개 이내.

최대. 데이터 포인트 -1024.

최대. 샘플링 속도 -1024 x 라인 주파수.

최소 샘플링 속도 -1/8 x 라인 주파수.

안전

표준 충족 -UL3111-1, CAN/CSA C22.2 NO. 1010.1, EN 61010-1(두 번째 수정안 포함).
