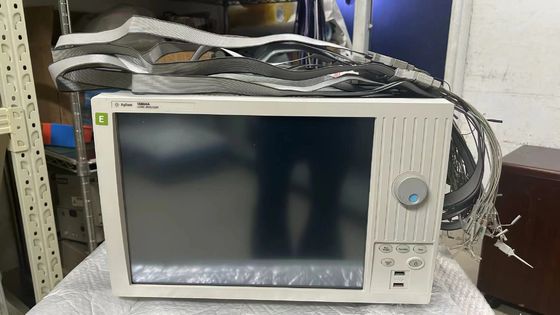

내장된 패턴 생성기가 하나의 도구에서 디지털 자극과 반응을 제공합니다.

선택된 16800 시리즈 모델 (16821A, 16822A 및 16823A) 에는 또한 제품 개발 초기 위험을 줄이기 위해 48 채널 패턴 발생기가 포함되어 있습니다. 패턴 발생기와 함께 다음과 같이 할 수 있습니다.• 놓친 보드를 대체 한다, integrated circuits (ICs) or buses instead of waiting for missing pieces • Write software to create infrequently encountered test conditions and verify that the code works – before complete hardware is available • Generate patterns necessary to put a circuit in a desired state, operate the circuit at full speed or step the circuit through a series of states • Create a circuit initialization sequence Agilent 16800 Series portable logic analyzers with a pattern generator offer a variety of features that make it easier for you to create digital stimulus tests. 48비트까지의 벡터 벡터는 표기된 데이터 값의 ?? 행?? 으로 정의되며, 각 데이터 값은 1에서 48비트까지의 넓이를 가지고 있습니다. 각 벡터는 시계의 상승 가장자리에 출력됩니다.시스템에서 가장 넓은 버스를 위한 자극 패턴을 생성16M 벡터까지의 깊이 패턴 생성기와 16M 벡터까지의 자극을 로드하고 실행할 수 있습니다.이 규모의 깊이는 전자 설계 자동화 도구에 의해 생성되는 강력한 자극과 결합하면 가장 유용합니다., 예를 들어 SynaptiCADs

패턴 생성기 사양 및 특성

(16821A, 16822A, 16823A)

패턴 생성기 특성

최대 메모리 깊이 16 MVector

출력 채널의 수> 180 MHz 및 24

180 MHz 이하의 출력 채널 수 48

다양한 매크로 수

패턴으로만 제한됩니다. 매크로 생성기에서 사용할 수 있는 최대 줄 수

매크로 메모리 깊이의 최대 매개 변수 수

매크로 호출의 최대 수

반복 루프에서 최대 루프 수

반복 루프 호출의 최대 수 1000

최대 수 있는 이벤트 패턴 4

패턴을 정의하기 위한 입력 라인의 수 3

라벨의 최대 너비 48비트

최대 표지 번호 시스템 메모리에서만 제한됩니다

모든 형식의 최대 벡터 수 16 M 벡터

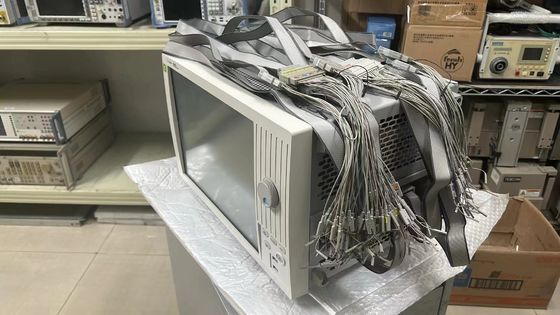

Minimum number of vectors in binary format 4096 when loading into hardware Lead set characteristics Agilent 10474A 8-channel Provides most cost effective lead set for clock and data probe lead set* pods횡령자는 포함되지 않습니다.

납 유선 길이는 12 인치입니다. Agilent 10347A 8 채널은 미화 된 신호를 위해 50 Ω 동축 납 세트를 제공합니다. 10465A ECL 데이터 팟 (미화 된) 에 필요한 탐사 납 세트.

그래버는 포함되어 있지 않습니다. Agilent 10498A 8채널 시계 및 데이터 탐사 리드 세트* 팟에 가장 비용 효율적인 리드 세트를 제공합니다. 그래버는 포함되어 있지 않습니다. 리드 와이어의 길이는 6 인치입니다.Agilent E8142A 8채널 LVDS 시계 및 데이터 팟을 위한 리드 세트를 제공한다.

Grabbers 탐사 유도 세트는 포함되지 않습니다. 유도 와이어의 길이는 6 인치입니다.

옵션 목록
