| 브랜드 이름: | Agilent |
| 모델 번호: | N4373C |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 1~3 근무일 |
| 지불 조건: | 전신환, 웨스턴 유니온 |

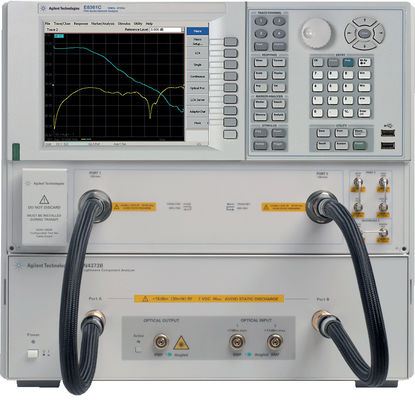

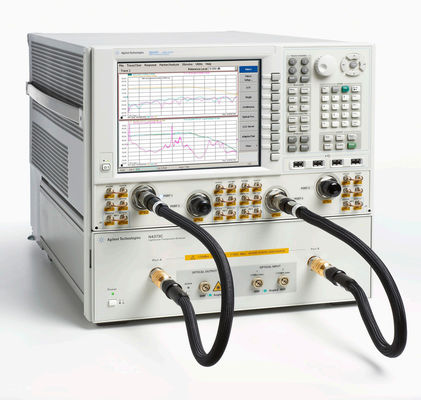

아지렌트 N4373C에 대한 일반적인 정보광파 구성 요소 분석기
아길렌트의 N4373C 라이트 웨이브 컴포넌트 분석기 (LCA) 는 50/67 GHz의 변조 대역폭을 제공하므로 전기 광학 부품을 개발하고 특징짓는 데 이상적인 선택입니다.IEEE802에서 정의된 향후 40G/10GbE.3ba
정확성
이러한 첨단 변조 방식의 현대 광학 전송 시스템에서는 전기 광학 구성 요소가 진폭과 지연에서 매우 평평한 S21 전송 기능을 갖는 것이 중요합니다.이 성능은 N4373C LCA에서 제공된 전기 광학 S 파라미터 테스트로만 달성될 수 있습니다..
또한 레이저, 모듈레이터 및 검출기와 같은 이러한 전기 광학 구성 요소의 신속하고 정확하고 반복 가능하고 추적 가능한 특징이 필요합니다.변조 대역폭에 대한 성능을 보장하기 위해, 긴장, 이득, 그리고 왜곡.
N4373C의 전기 및 광학 디자인을 최적화하여 소음과 파동이 가장 낮을 수 있도록 함으로써 정확도는 전작에 비해 2배 이상 향상되었습니다.86030A 50GHz LCA이 증가 된 정확성은 테스트 된 장치를 통과하는 데 필요한 마진을 좁혀서 N4373C로 수행 된 테스트에서 생산량을 향상시킵니다.
이 첨단 설계와 함께 온도 안정된 송신기와 수신기는 재배정 없이 몇 시간 동안 반복 가능한 측정 기능을 보장합니다.
손바닥 솔루션
완전히 통합 된 "턴 키" N4373C는 자체적으로 만든 설정의 시간이 많이 소요되는 개발에 비해 시장에 출시되는 시간을 줄이는 데 도움이됩니다.또한 당신은 완전히 지정 쉽게 이동 가능하고 신뢰할 수 있는 테스트 도구를 얻을보증된 사양으로 Agilent는 당신에게 정확하고 추적 가능한 테스트 결과를 제공하는 책임을 지고 있습니다.
높은 생산성
N4373C는 E8361/63C 성능 네트워크 분석기를 포함하여 빠른 측정을 달성합니다. 독특한 새로운 캘리브레이션 개념은 설정 시간을 최대 몇 분으로 크게 줄입니다.선택된 측정 매개 변수에 따라이것은 R&D 또는 제조 부지의 생산성을 증가시킵니다.
네트워크 분석기의 고급 측정 기능을 사용하여 반응성과 3 dB 절단 주파수와 같은 테스트 중인 장치의 모든 S 파라미터 관련 특성을새로운 N4373C 라이트 웨이브 컴포넌트 애널라이저로 10 MHz에서 40/50/67 GHz까지 자격을 얻을 수 있습니다..
네트워크 분석기
N4373C LCA는 새로운 E8361/63C 또는 최신 N5245A 네트워크 분석기를 기반으로 모든 Agilent 네트워크 분석기에서 동일하고 잘 알려진 사용자 인터페이스를 제공합니다.
최대 67 GHz의 변조 주파수 범위와 우수한 정확성으로 N4373C는 IEEE 802.3ba 전송 시스템에 대한 전기 광학적 구성 요소의 S 파라미터 테스트를 지원합니다.또한 60 GHz 주파수 범위의 라디오 오버 파이버 (RoF) 및 항공우주 및 국방 (A&D) 응용 프로그램.
N4373C로 전기 광학 S- 파라미터를 테스트함으로써 가장 빠른 시일 시장에 도달 할 수 있으며 고성능 부품 개발에 집중할 수 있습니다.
빠르고 쉬운 측정 설정은 시간이 많이 걸리는 전기 캘리브레이션 단계가 자동화되고 운영자가 광적 캘리브레이션을 더 이상 필요하지 않기 때문에 생산성을 높입니다.
추가 이점:
- 네송신기 및 수신기 사양Agilent N4373C 광파 구성 요소 분석기
| 광학 시험 세트 | 옵션 -302, -303, -314, -392, -393, -394, | |
| 작동 주파수 범위 | 옵션 -302/ -392/-E92 | 10MHz ~ 67GHz |
| 옵션 -303/ -393/-E93 | 10MHz ~ 40GHz | |
| 옵션 -314/-394/-E94 | 10 MHz에서 50 GHz | |
| 커넥터 타입 | 커넥터 타입 | SMF AGILENT 보편적인 커넥터 인터페이스와 각도 |
| 광출력 | ||
| 광원 입력 (뒤) | PMF 각, Agilent 다재다능 연결 인터페이스, 연결 키와 정렬된 편광 방향 | |
| RF | 1.85mm 남성 (-302, -392) | |
| 2.4mm 수컷 (-303, -314, -393, -394) | ||
| LCA 광 입력 | ||
| 작동 입력 파장 범위 | 1290 nm ~ 1610 nm4 | |
| 최대 선형 평균 입력 전력1 | 광적 입력 1 | +4 dBm @ 1310 nm |
| +5 dBm @ 1550 nm | ||
| 광적 입력 2 | +14 dBm @ 1310 nm | |
| +15 dBm @ 1550 nm | ||
| 최대 안전 평균 입력 전력 | 광적 입력 1 | +7 dBm |
| 광적 입력 2 | +17 dBm | |
| 광적 회귀 손실 (유형적)1 | > 25dBo | |
| 평균 전력 측정 범위1 | 광적 입력 1 | -25 dBm ~ +5 dBm 광 입력1 |
| 광적 입력 2 | 광적 입력에서 15dBm ~ +15dBm2 | |
| 최대 안전 평균 입력 전력 | 광적 입력 1 | +7 dBm |
| 광적 입력 2 | +17 dBm | |
| 광적 회귀 손실 (유형적)1 | > 25dBo | |
| 평균 전력 측정 범위1 | 광적 입력 1 | -25 dBm에서 +5 dBm 광 입력 1 |
| 광적 입력 2 | -15 dBm ~ +15 dBm 광 입력 2 | |
| 평균 전력 측정 불확실성 (유형적)1 | ± 0.5dBo | |
| LCA 광 출력 (내부 출력) | ||
|
광적 변조 지수 (OMI) (유례적) |
> 5% @ -8 dBm RF 전력 @ 1 GHz 변조 주파수 | |
| 출력 파장 | 옵션 -100, -102 | (1310 ± 20) nm |
| 옵션 -101, -102 | (1550 ± 20) nm | |
| 평균 출력 전력 범위 | -1 dBm ~ +5 dBm @ 1550 nm | |
| -2 dBm ~ +4 dBm @ 1310 nm | ||
| 평균 출력 전력 불확실성 (유형적)2 | ± 0.5dBo | |
| 평균 출력 전력 안정성, 15분 (보통) | ± 0.5dBo | |
| 외부 광원 입력 (-050) | ||
| 권장 광 입력 전력3 | +8 ~ +15 dBm | |
| 광 입력 전력 손상 수준 | +20 dBm | |
| 정사각형 편차점에서의 전형적인 손실 | 9 dB | |
| 작동 입력 파장 범위 | 1290 nm ~ 1610 nm4 | |
| LCA RF 테스트 포트 입력 | ||
| A 또는 B 포트에서 최대 안전 입력 레벨 | +15 dBm RF, 7V DC | |
주문 정보 of Agilent N4373C 광파 구성 요소 분석기
N4373C는 광학 테스트 세트와 전기 네트워크 분석기로 구성되어 있습니다.Agilent는 이미 소유한 PNA를 아래와 같이 광학 테스트 세트와 통합합니다..
| N4373C LCA 주문 옵션 | |
| 네트워크 분석기 옵션 | |
| N4373C-302 | 67 GHz, 2 포트 PNA (E8361C-014) |
| N4373C-303 | 40 GHz, 2개의 포트 PNA (E8363C-014) |
| N4373C-314 | 50 GHz 4번 포트 PNA-X (N5245A-400) |
| 네트워크 분석기 통합 옵션 | |
| N4373C-392 |
|
| N4373C-393 |
|
| N4373C-394 |
|
| N4373C-E92 | E8361A/C를 위의 옵션 이외의 다른 옵션과 통합합니다.1(모든 사양은 전형적입니다) |
| N4373C-E93 | E8363A/C 또는 E8364A/C를 위의 옵션 이외의 다른 옵션과 통합합니다.1(모든 사양은 전형적입니다) |
| N4373C-E94 | N5244A 또는 N5245A를 위 옵션 이외의 4개의 포트로 통합합니다.1(모든 사양은 전형적입니다) |
| 광학 파장 옵션 | |
| N4373C-100 | 1310 nm 소스 광학 시험 세트 |
| N4373C-101 | 1550 nm 광원 테스트 세트 |
| N4373C-102 | 1310 nm 및 1550 nm 소스 광학 시험 세트 |
| 구성 독립 옵션 | |
| N4373C-010 | 네트워크 분석기의 시간 영역 동작 |
| N4373C-050 | 외부 광원 입력을 가진 테스트 세트 |
| N4373C-021 | 직선 섬유 인터페이스 단일 모드 |
| N4373C-022 | 각색 섬유 인터페이스 단일 모드 |
| 보증 옵션 | |
| R-51B-001-3C | 1년 Agilent 재사용 보증 3년으로 연장 |
| R-51B-001-5C | 1년 반품 보증 5년으로 연장 |
| 캘리브레이션 옵션 | |
| R-50C-011-3 | Agilent 캘리브레이션 플랜, 3년 적용 |
| R-50C-011-5 | 아질렌트 캘리브레이션 플랜, 5년 커버리지 |
FAQ:
1캐나다나 호주로 배송할 수 있나요?
그래요, 전 세계로 주문을 보내죠
2어떤 배달 방법을 사용하시나요?
우리는 EMS, DHL, FedEx, UPS, 및 추적 번호와 함께 TNT에 의해 배송 할 수 있습니다. 일반적인 배송 시간은 4-7 일일입니다.
3지불 기간은 얼마인가요?
100% T/T 납부 배송 전에.
4어떻게 다른 질문을 할 수 있을까요?
온라인에서 연락하거나 아래 메시지를 남길 수 있습니다.
|
|
