• 상태 속도 모드 옵션 최대 4 Gb/s
• 쿼드 샘플 상태 모드는 단일 프로브 포인트에서 두 가지 다른 문턱에서 네 샘플을 제공합니다
• 상태 모드의 클럭 히스테레시 설정
• 최대 10GHz까지의 전체 메모리 깊이 타이밍 모드
• 최대 400 Mb 메모리 깊이 옵션 (400 Mb 전체 채널 타이밍, 800 Mb 1⁄2 채널 타이밍, 1.6 Gb 1⁄4 채널 타이밍)
• 타이밍 모드 (Timing Mode) 를 위한 디스키브 인터페이스
• 최대 5ps x 5mV 스캔 인크림으로 눈 스캔 기술
• 12.5 GHz, 256K 깊이 타이밍 줌

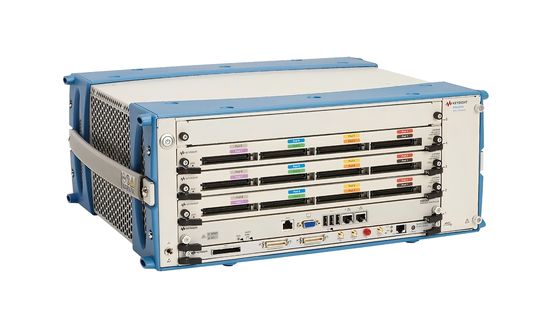

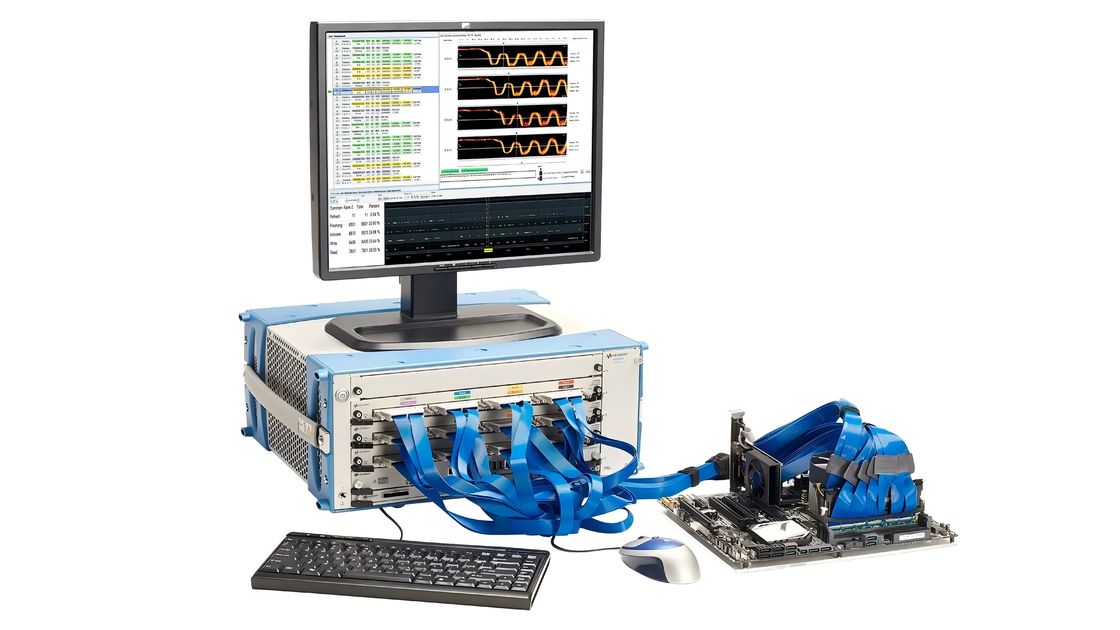

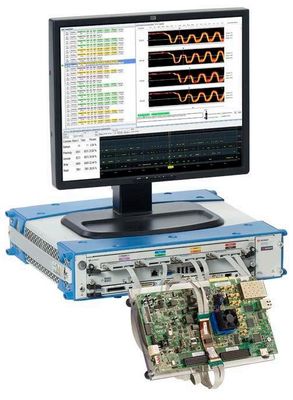

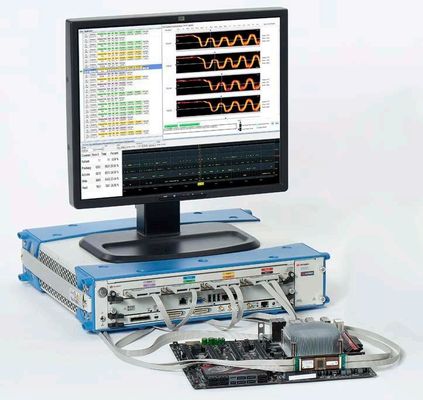

키사이트 U4164A 논리 분석기 모듈

최대 4Gb/s 상태 모드와 10GHz 타이밍 모드 옵션

제품 설명

키시트 테크놀로지 U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/s. U4164A 논리 분석기 모듈은 다음과 같은 독특한 기능을 제공하여 다른 논리 분석기와 사용할 수 없는 측정과 통찰력을 얻을 수 있습니다:

4개의 샘플 상태 모드는 테스트 1에서 단 터치 연결에서 2개의 다른 임계 설정으로 4개의 샘플을 제공하며

2개의 샘플, 2개의 임계 상태 모드

시계 히스테리세스는 사용자가 시계 임계점에 대해 히스테리세스 범위를 정의 할 수 있습니다.

10GHz 1⁄4채널 기존 및 과도기 타이밍 모드 2

∙ 횡격 시기를 측정하는 소프트웨어 도구

400 Mb (사본) 메모리 깊이 옵션

4개의 속도 옵션이 있습니다. 정자 시계 속도, 데이터 속도, 시밍 모드 샘플 속도

신청서

4Gb/s까지 작동하는 메모리 시스템 및 다른 고속 디지털 시스템의 기능 검증

4Gb/s까지 작동하는 고속 디지털 시스템에서 하드웨어 및 소프트웨어의 디버깅

눈 스캔 또는 DDR 눈 스캔을 사용하여 질적 버스 레벨 신호 무결성 통찰력

특징

68개의 채널에서 최대 4Gb/s, 모듈당 136개의 채널에서 2.5Gb/s의 상태 캡처

100PS × 100mV 정도의 작은 눈구멍에 대한 신뢰할 수 있는 데이터 수집

256K 샘플 메모리와 함께 12.5GHz 타이밍 줌

400M 샘플까지의 메모리 깊기

BGA, 인터포저, 미드 버스 및 비행 선 등 다양한 탐사 솔루션

- 멀티프레임을 사용하는 시스템에서 최대 10,880개의 채널

사용자 값

100mV에 100ps만큼 작은 신호 안구 열과 상태 측정에 대한 신뢰성

다양한 운영 조건에서 설계된 모든 버스에서 몇 분 만에 신호 무결성 정보를 빠르게 볼 수 있습니다.

DDR 및 LPDDR 측정을 빠르고 쉽게 설정합니다

350MHz, 700MHz, 1.4GHz, 2.5GHz 상태 속도 옵션: 지금 필요한 상태 속도 캡처 기능을 구입하고 상태 속도 필요 증가에 따라 업그레이드합니다.5 GHz 상태 속도 옵션은 DDR/LPDDR 메모리 시스템에서 가장 높은 속도 (최고 4 Gb/s) 를 캡처 할 수 있습니다.

2중 샘플 상태 모드: 하나의 탐사 지점에서 2500 Mb/s 이하의 데이터 속도에서 DDR/LPDDR 읽기/쓰기 캡처에 대한 별도의 샘플 위치와 임계치를 설정합니다.

4번 샘플 상태 모드: 하나의 탐사점에서 2500 Mb/s 이상의 데이터 속도에 DDR/LPDDR 읽기/쓰기 및 상승/하락 가장자리 캡처를 위한 별도의 샘플 위치와 임계치를 설정합니다.

시계 히스테레시: 차차 시계가 꺼질 때 시계의 소음 입자에 대한 잘못된 샘플링을 피합니다.

10GHz 쿼터 채널의 기존 및 과도기 타이밍 모드: 높은 샘플 해상도로 깊은 흔적에서 타이밍 문제를 식별합니다.

400 Mb ( 샘플) 메모리 깊이 옵션: 증상과 근본 원인은 시간적으로 크게 분리 될 때 복잡한 문제를 디버깅 할 수 있도록 더 많은 시스템 활동을 캡처합니다.

쿼드 샘플 상태 모드

쿼드 샘플 상태 모드는 테스트 중인 고속 데이터 신호에 단일 터치 연결에서 두 가지 다른 임계 설정으로 네 개의 샘플을 허용합니다.이것은 두 개의 고유 한 문턱에서 네 가지 고유 한 샘플 위치를 가져옵니다.. 단일 터치 연결은 탐사 라우팅 공간을 보존하고 고속 디지털 시스템에서 탐사 부하를 최소화합니다. DDR4 및 LPDDR4 탐사 2 이상의 데이터 속도를 위해5 Gb/s are examples of where single-touch probing enables high-speed trace capture using quad-sample mode to capture read and write DQ (data) at different thresholds with rising and falling edge samples for both read and write data to sample, DDR4와 LPDDR4를 4Gb/s까지의 데이터 속도에서 트리거하고 표시합니다.

모든 포드에서 쿼드 샘플 상태 모드에서 작동할 때, 채널 수는 1개의 U4164A에 34개의 채널, 2개의 U4164A에 68개의 채널, 또는 3개의 U4164A 모듈에 102개의 채널을 합하면 됩니다.쿼드 샘플 상태 모드는 U4164A 옵션 -02G에서만 사용할 수 있습니다.. 쿼드 샘플 상태 모드는 팟 페어 기준으로 선택할 수 있습니다. 따라서 쿼드 샘플 모드가 필요한 신호의 하위 집합만 있으면 채널 수가 더 높을 수 있습니다.

시계 히스테레시스

U4164A 모듈은 독특한 클럭 히스테레시 기능으로 사용자가 클럭 임계점에 대한 범위를 정의 할 수 있습니다. Using clock hysteresis enables the U4164A clock input in state mode to avoid false sampling on noisy clock inputs that may float to zero volts at the differential clock input to the U4164A when the clock is turned off시계 히스테리스는 차차 시계 입력 장치가 꺼져 0 볼트로 떠있는 시스템에서 상태 모드 캡처를 향상시킵니다.

클럭 히스테레시 컨트롤은 클럭의 임계 대화 상자 안에 있습니다. "히스테레시 ON" 체크 박스 [x]는 켜고 끄는 컨트롤입니다.또한 0과 1 볼트 사이의 임계 주변에서 밀리 볼트에서 설정되는 히스테리세스 양을 위한 입력.

논리 분석기 와 강력 한 통찰력 을 발휘 하라

논리 분석기의 강력한 트리거와 프로토콜 분석을 스코프의 신호 무결성 통찰력과 결합하여 어려운 설계 문제를 해결합니다.키사이트 뷰 범위는 당신이 쉽게 키사이트 논리 분석기와 오실로스코프 사이의 시간 관련 측정을 할 수 있습니다시간 관련 논리 분석기와 오실로스코프 파형이 단일 논리 분석기 파형 디스플레이에 통합되어 쉽게 볼 수 있고 분석 할 수 있습니다.당신은 또한 논리 분석기에서 오실로스코프를 트리거 할 수 있습니다 (또는 반대로), 그리고 자동으로 두 도구를 de-squish. 보기 범위는 더 쉽고 빠르고 효과적으로 다음 작업을 수행 할 수 있습니다:

신호의 무결성을 확인합니다.

신호 무결성으로 인한 문제를 추적합니다

A/D 및 D/A 변환기의 올바른 작동을 확인

디자인의 아날로그 및 디지털 부분 사이의 올바른 논리적 및 타이밍 관계를 확인

선택 사항키사이트 U4164A 논리 분석기 모듈
