Keysight 33250A 80 MHz 함수 임의 파형 발생기 (12비트 해상도 및 64K 포인트 메모리 포함)

• 80MHz 사인파 및 구형파 출력
• 사인파, 구형파, 램프파, 노이즈 및 기타 파형
• 가변 상승/하강 시간의 50MHz 펄스 파형
• 12비트, 200MSa/s, 64K 포인트 깊이의 임의 파형
• 컬러 그래픽 디스플레이

Keysight (Agilent/HP) Technologies 33250A 함수/임의 파형 발생기는 직접 디지털 합성 기술을 사용하여 1μHz의 주파수 분해능까지 모든 파형에서 안정적이고 정확한 출력을 생성합니다. 사인파 주파수 정확도부터 구형파의 빠른 상승/하강 시간, 램프 선형성에 이르기까지 생성하는 모든 신호에서 그 이점을 확인할 수 있습니다.

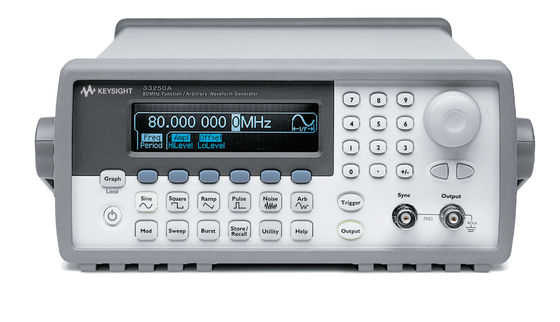

33250A의 전면 패널 조작은 간단하고 사용자 친화적입니다. 노브 또는 숫자 키패드를 사용하여 주파수, 진폭 및 오프셋을 조정할 수 있습니다. Vpp, Vrms, dBm 또는 높음/낮음 레벨로 전압 값을 직접 입력할 수도 있습니다. 타이밍 매개변수는 헤르츠(Hz) 또는 초 단위로 입력할 수 있습니다.

추가 비용 없이 임의 파형을 얻을 수 있는데 왜 기본 함수 발생기에 만족해야 할까요? 33250A를 사용하면 12비트 수직 해상도, 64K 메모리 깊이 및 200MSa/s의 샘플링 속도로 임의 파형을 생성할 수 있습니다. 또한 최대 4개의 64K 깊이 임의 파형을 비휘발성 메모리에 사용자 정의 이름으로 저장하여 가장 필요할 때 올바른 파형을 찾을 수 있도록 할 수 있습니다.

포함된 Keysight (Agilent/HP) IntuiLink 소프트웨어를 사용하면 IntuiLink 임의 파형 편집기를 사용하여 복잡한 파형을 쉽게 생성, 편집 및 다운로드할 수 있습니다. 또는 IntuiLink 오실로스코프 또는 DMM을 사용하여 파형을 캡처하여 33250A로 출력할 수 있습니다. 프로그래머의 경우 SCPI 명령을 사용하여 계측기를 제어하기 위해 ActiveX 구성 요소를 사용할 수 있습니다. IntuiLink는 33250A에 대한 파형을 쉽게 생성, 다운로드 및 관리하는 도구를 제공합니다.

33250A는 최대 50MHz의 간단한 펄스를 생성할 수 있습니다. 가변 에지 시간, 펄스 폭 및 전압 레벨을 갖춘 33250A는 다양한 펄스 애플리케이션에 이상적입니다.

AM, FM 및 FSK 기능을 통해 별도의 소스 없이 또는 소스와 함께 파형을 쉽게 변조할 수 있습니다. 프로그래밍 가능한 주파수 마커 신호를 사용하여 선형 또는 로그 스윕을 수행할 수 있습니다. 프로그래밍 가능한 버스트 카운트 및 게이팅을 통해 신호를 더욱 사용자 정의할 수 있습니다.

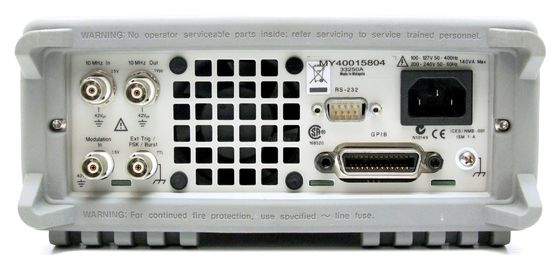

시스템 애플리케이션의 경우 GPIB 및 RS-232 인터페이스가 모두 표준이며 SCPI 명령을 사용한 전체 프로그래밍을 지원합니다.

33250A의 독특한 디자인은 로우 프로파일 계측기와 컬러 그래픽 디스플레이의 이점을 결합합니다. 이제 여러 파형 매개변수를 동시에 표시할 수 있습니다. 그래픽 인터페이스를 통해 임의 파형을 빠르고 쉽게 수정할 수도 있습니다.

33250A TCXO 타임베이스는 가장 까다로운 애플리케이션을 위해 2ppm의 주파수 정확도를 제공합니다. 외부 클럭 참조 입력/출력을 통해 외부 10MHz 클럭, 다른 33250A 또는 Keysight (Agilent/HP) 33120A에 동기화할 수 있습니다. 위상 조정은 전면 패널 또는 컴퓨터 인터페이스를 통해 수행할 수 있어 정확한 위상 보정 및 조정이 가능합니다.
