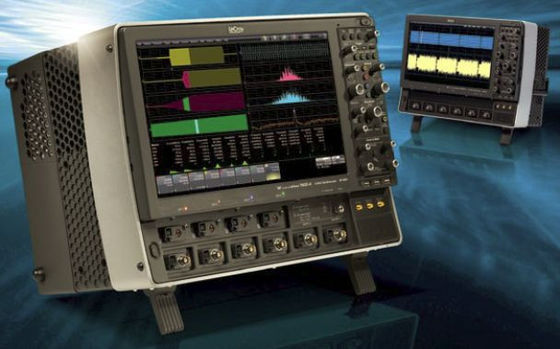

LeCroy 715Zi-A 디지털 오실로스코프 1.5 GHz, 10 GS/s, 4채널, 20 Mpts/Ch DSO, 15.4" WXGA 컬러 디스플레이.

LeCroy 715Zi-A 설명 디지털 오실로스코프

제한으로부터의 자유

WavePro 7 Zi-A는 1.5~6GHz 오실로스코프에서 전에 없던 범용 유틸리티를 제공하는 방식으로 탁월합니다. 모든 WavePro 7 Zi-A 오실로스코프에는 선택 가능한 50Ω 및 1MΩ 입력 기능이 있습니다. 4GHz 및 6GHz 모델에는 ProBus 및 ProLink 입력 유형이 모두 포함되어 있어 8개의 프로브를 연결한 다음 전면 패널이나 원격 제어로 멀티플렉싱할 수 있습니다. 결과적으로 4GHz 또는 6GHz 모델에서도 수동 프로브를 쉽게 연결할 수 있으며 1MΩ 입력 어댑터를 찾으려고 애쓰는 좌절과 번거로움이 없습니다. 또한 전류 프로브, 싱글 엔드 또는 차동 액티브 프로브 또는 고전압 프로브와 같은 LeCroy 프로브에 대한 기존 투자를 최대한 활용할 수 있습니다. 완벽합니다.

더 많은 트리거는 더 많은 문제를 더 효과적으로 분리합니다
높은 대역폭 Edge와 10가지 다른 SMART 트리거의 강력한 조합을 통해 문제를 빠르게 분리하고 원인에 집중할 수 있습니다. 대부분의 SMART 트리거는 200ps만큼 작은 펄스 폭이나 기능에 대한 트리거링을 허용합니다. 고속 직렬 트리거는 최대 80비트 길이의 최대 2.7Gb/s 직렬 패턴에 대한 트리거링을 허용합니다. 내장된 하드웨어 클록 복구도 포함되어 있습니다.

트리거 스캔
TriggerScan은 지속성 디스플레이를 갖춘 고속 하드웨어 트리거링 기능을 사용하여 관심 있는 신호만 캡처하고 다른 방법보다 최대 100배 더 빠르게 답변을 제공합니다. 기존의 빠른 디스플레이 업데이트 모드는 느린 에지 속도에서 발생하는 빈번한 이벤트에서 가장 잘 작동하는 반면 TriggerScan은 빠른 에지 속도에서 드물게 발생하는 이벤트를 찾는 데 탁월합니다.

WaveScan™ 고급 검색 및 분석은 트리거가 찾을 수 없는 문제를 찾습니다.
최상의 트리거가 모든 비정상적인 이벤트를 찾아내지는 못합니다. 더 강력한 기능이 필요할 때가 있습니다. WaveScan은 단일 캡처(즉, 캡처 및 검색)에서 비정상적인 이벤트를 찾거나 장기간에 걸쳐 여러 수집에서 이벤트를 "스캔"하는 기능을 제공합니다. 20개 이상의 검색 모드(주파수, 상승 시간, 런트, 듀티 사이클 등)에서 선택하고 검색 조건을 적용한 후 스캐닝을 시작합니다. 이벤트가 발견되면 WaveScan은 화면에서 오류를 강조 표시하고 오류를 나열하는 표를 표시합니다.

완전 통합 혼합 신호 오실로스코프(4+36) 옵션
MS 시리즈 혼합 신호 옵션을 사용하여 혼합 신호 오실로스코프(MSO) 작동을 추가합니다. 이 편리한 애드온은 LeCroy LBUS에 연결되고 아날로그 파형과 시간 상관된 최대 36개의 디지털 라인을 수집하는 기능을 빠르고 간단하게 제공합니다. MSO는 이미 스코프 작동에 완전히 통합되어 있으므로 복잡한 로직 분석기를 연결, 동기화 또는 작동하는 방법을 배우는 데 시간을 낭비하지 않습니다. 디지털 라인을 수집하는 것 외에도 직렬 데이터 클록, 데이터 및 칩 선택 신호와 같은 저속 신호를 모니터링하는 데 도움이 되므로 더 높은 속도 요구 사항에 대한 아날로그 채널을 보존합니다.

LeCroy — 인수 메모리 리더
LeCroy는 긴 수집 메모리를 매끄럽고 사용하기 편리하게 만드는 방법을 찾았습니다. WavePro 7 Zi 시리즈의 독점적인 X-Stream II 아키텍처는 256 Mpts 깊이에서 여러 파형을 캡처, 확대, 측정 및 분석하는 것을 지원합니다. 오늘날 제공되는 것보다 10~20배 더 높은 성능을 경험하게 됩니다. 수집된 신호를 보든 여러 통계 화면을 분석하든, 주파수를 추적하든, 복잡한 패턴을 식별하든 WavePro 7 Zi는 수행하도록 설계되었습니다.

즉각적인 반응성
Zi 오실로스코프를 처음 사용하면 전에 본 적이 없는 반응성을 경험하게 될 것입니다. 가장 긴 레코드 길이를 획득하고 조작하는 것과 가장 복잡한 WaveShape 분석은 모두 동시에 쉽게 처리됩니다. 전면 패널을 사용하거나 마우스나 터치 스크린으로 조정하든 시스템이 작동합니다.

X-Stream II 아키텍처

빠른 처리량을 위해 최적화됨
긴 메모리 작동 및 응답성을 위해 설계된 X-Stream II 기술은 오실로스코프가 여러 100 Mpts 파형을 수행하는 경우에도 높은 데이터 처리량을 가능하게 합니다. 긴 메모리 길이와 빠른 처리 간의 상충 관계를 제거하여 이를 수행합니다. WavePro 7 Zi의 독점 아키텍처 설계는 Intel® Core™ 2 Quad 프로세서, 고속 직렬 데이터 버스, 64비트 OS 및 최대 8GB RAM으로 보강되었습니다.

장기 기억에 최적화됨
CPU 캐시 메모리 효율성을 개선하기 위해 가변 파형 세그먼트 길이를 사용함으로써 WavePro 7 Zi는 긴 파형 레코드의 가장 빠른 처리를 위해 설계되었습니다. 그 결과 다른 오실로스코프에 비해 10~20배 더 빠른 처리가 가능합니다.

반응성을 위해 최적화됨
WavePro 7 Zi 시리즈는 메모리 가용성을 극대화하기 위해 버퍼를 동적으로 할당하여 가장 빠른 전면 패널 응답성을 구현합니다. 파형 미리보기는 중간 계산 결과를 보여주는 반면, 내장된 처리 중단 기능은 현재 프로세스를 중단하고 새로운 파형을 배치하거나 확대/축소할 수 있도록 하여 전면 패널 제어 변경을 즉시 수행합니다. 긴 재계산 없이 모두 가능합니다.

디지털 필터 소프트웨어 패키지(WPZi-DFP2)
DFP2를 사용하면 유한 또는 무한 임펄스 응답 필터를 구현하여 노이즈와 같은 원치 않는 스펙트럼 구성 요소를 제거하고 중요한 신호 구성 요소를 검사하는 능력을 향상할 수 있습니다. 표준 FIR 또는 IIR 필터 세트에서 선택할 수 있습니다. 또한 고유한 필터를 설계할 수도 있습니다.

스펙트럼 분석기 분석 패키지(WPZi-SPECTRUM)
스펙트럼은 오실로스코프의 컨트롤을 스펙트럼 분석기의 컨트롤로 변환합니다. 주파수 범위, 분해능 및 중심 주파수를 조정합니다. 신호에 필터링을 적용하고 주파수 시그니처가 실시간으로 변경되는 것을 지켜보세요. 고유한 피크 검색은 스펙트럼 구성 요소에 레이블을 지정하고 표에 주파수와 레벨을 표시합니다. 아무 줄이나 터치하면 해당 피크로 이동합니다.

혼합 신호 오실로스코프 옵션(MS-250/MS-500)
혼합 신호 옵션을 사용하면 WavePro 7 Zi를 최대 36개의 디지털 채널이 있는 혼합 신호 오실로스코프로 변환할 수 있습니다. 채널은 2GS/s에서 최대 50Mpts/Ch로 샘플링됩니다. 최대 36개의 디지털 입력을 4개의 아날로그 채널과 시간 동기화하면 오실로스코프의 사용이 확장되어 전체 시스템 보기를 제공합니다.

지터 및 타이밍 분석 패키지
특수 타이밍 매개변수는 다양한 신호의 주기, 사이클-사이클, 반주기, 폭 등의 지터를 측정합니다. 지터의 세 가지 관점(통계적, 시간적, 주파수적)을 사용하여 근본 원인을 파악하고 문제를 디버깅합니다. 히스토그램은 통계적 분포에 대한 이해를 제공합니다. 트랙은 지터의 시간 상관 피크를 표시하고 다른 신호와 비교하는 수단을 제공합니다. FFT는 높은 인서킷 지터의 근본 원인을 디버깅하는 기능을 제공합니다.

옵션 목록 LeCroy 715Zi-A 디지털 오실로스코프
