| 브랜드 이름: | RIGOL |
| 모델 번호: | DS70304/DS70504 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 협상 |
| 지불 조건: | T/T |

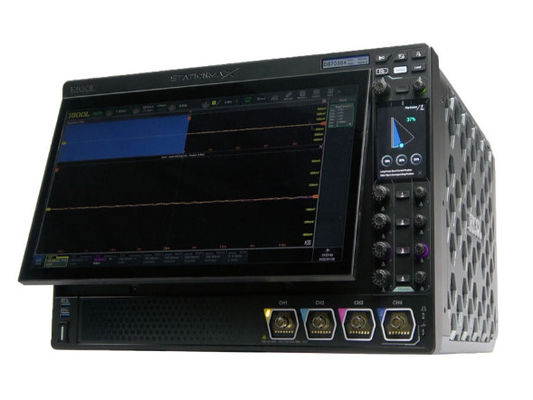

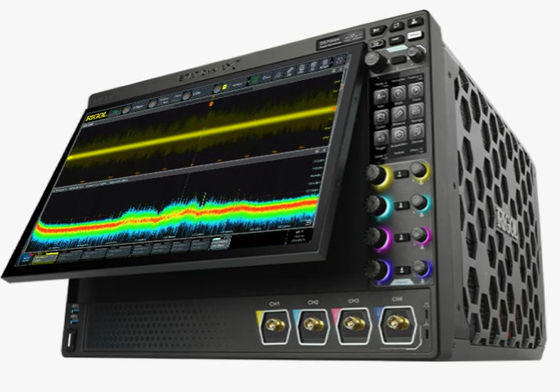

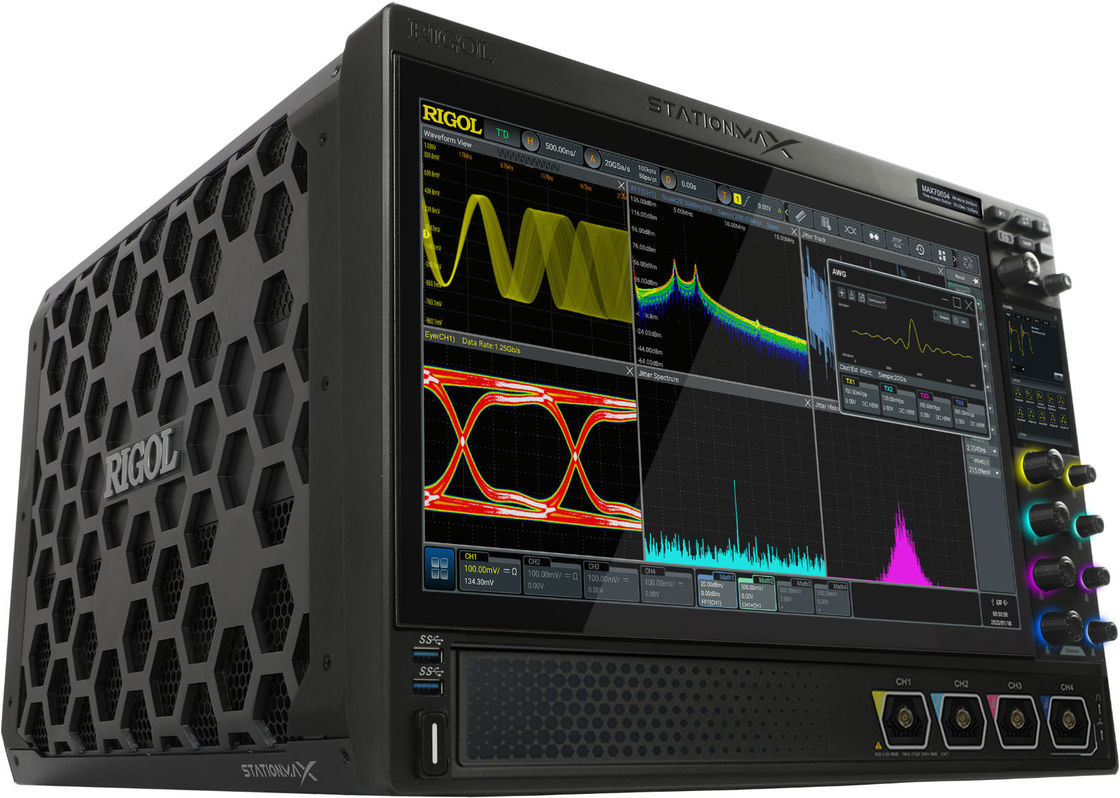

리골 DS70000 시리즈 디지털 오실로스코프 5 GHz까지 실시간 스펙트럼 분석
설명RIGOL DS70000 시리즈(DS70304 DS70504)디지털 오실로스코프 5 GHz,4 채널
RIGOL DS70000 시리즈 디지털 오실로스코프는 RIGOL의 칩셋 "피닉스"를 채택하여 최대 샘플 레이트 20 GSa/s, 5 GHz 대역폭으로 뛰어난 성능을 제공합니다.RIGOL의 새 UltraVison III 기술 플랫폼은 업계에서 최첨단 수준에 도달 할 수 있는 사양을 보장합니다., 초당 수백만 파형까지 캡처 속도, 2 Gpts 메모리 깊이, 8-16 비트 조정 해상도, 및 10,000 FFTs. 향상된 하드웨어 사양 외에도,DS70000 시리즈 디지털 오실로스코프는 주요 15신호 시각화, 분석 및 결과를 위해 전자적으로 제어되는 단추 화면 기울기를 갖춘 6인치 HD 용량 멀티 터치 스크린; 2차 3.사용자 정의 기능과 단축키 메뉴 표시와 함께 5인치 작은 화면; 그리고 다른 사용자 친화적인 디자인, 사용자에게 특별한 인간-기계 인터페이스 경험을 제공합니다.
• 아날로그 채널 대역폭: 최대 5 GHz, 4 개의 아날로그 채널 및 1 개의 EXT 채널
•수직 민감도 범위: 1mV/div~10V/div (1 MΩ), 1mV/div~1V/div (50 Ω)
최대 메모리 깊이: 2 Gpts
• 파형 캡처 속도 > 1,000,000 wfms/s
•디지털 오실로스코프, 실시간 스펙트럼 분석기 (선택), 디지털 볼트 미터, 8자리 주파수 계수기 및 종합기 등 5개의 독립적인 기기를 1개로 통합합니다.그리고 프로토콜 분석기 (선택)
• 시간 기준 범위: 50 ps/div ~ 1000 s/div000,000 프레임 하드웨어 실시간 및 끊임없는 파형 기록 및 재생 기능
•7GHz 고급 액티브 디퍼렌셜 프로브 PVA8700 (선택)
• 표준 트리거 기능: 엣지 트리거, 펄스 트리거, 슬로프 트리거, 비디오 트리거, 패턴 트리거, 기간 트리거, 타임 아웃 트리거, 런트 트리거, 윈도우 트리거, 지연 트리거설정/ 트리거를 유지, nth Edge 트리거, RS232, I2C, SPI, CAN, FlexRay, LIN, I2S 및 MIL-STD-1553
• 다양한 일련 디코딩 기능 (선택): RS232, I2C, SPI, CAN, FlexRay, LIN, I2S, MILSTD-1553 및 CAN-FD; 4 개의 디코딩 채널을 지원합니다.풀 메모리 하드웨어 측정 기능 •신호 시각화, 분석 및 결과를 위해 전자적으로 제어되는 단추 화면 기울기를 갖춘 주요 15.6' 'HD 용량 멀티 터치 화면; 다창 스플릿 화면 디스플레이
• 눈 다이어그램 및 기동 분석 (선택) • 독특한 UltraVision III 기술 플랫폼
• 여러 인터페이스 사용 가능: USB HOST&DEVICE, LAN ((LXI), HDMI, AUX OUT; 웹 제어 지원
•최대 실시간 샘플링 속도: 20 GSa/s
• 광전기 인코더 작동 단추는 100만 번 이상의 압축 동작과 100만 번의 회전 동작을 보장하여 사용 수명을 연장합니다.사용 수명을 크게 향상시킵니다.
• 2차적 3.5인치 터치 스크린은 사용자 정의 기능과 단축 메뉴로 메뉴와 기능을 신호와 분석에서 분리합니다., 최대 20 년까지 디스플레이 콘텐츠를 유지, 어떤 옵션이 업그레이드 될 때 업데이트 할 수 있습니다
• 온라인 버전 업그레이드 지원
•다양한 수학 연산: A+B, A-B, A×B, A/B, FFT, A&B, A 괄호 B, A^B, !A, Intg, Diff, Lg, Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, 내장된 향상된 FFT 분석 및 피크 검색 기능
DS70000 오실로스코프는 새로운 수준의 성능과 요구적인 설계 과제를 해결 할 수있는 능력을 제공합니다.(DS70304 DS70504)
RIGOL의 중형 제품과 고급 제품 시리즈에 대한 개요(DS70304 DS70504)
주문 정보RIGOL DS70000 (DS70304 DS70504)
모델
| DS70304 | 3 GHz, 20 GSa/s, 500 Mpts, 4CH 하이엔드 DS |
| DS70504 | 5 GHz, 20 GSa/s, 500 Mpts, 4CH 하이엔드 DS |
| ᄋᄋ | 목적국 표준에 맞는 전력 전구 |
| ᄋᄋ | USB 케이블 |
| RP3500A | 4 패시브 하이Z 프로브 (500MHz) |
| DS70000-RL-20 | 2 Gpts 메모리 깊이 업그레이드 옵션 |
| DS70000-RTSA | RTSA |
| DS70000-USBC | USB2.0 사전 준수 테스트 |
| DS70000-USBC | 100Base-T 이더넷 사전 준수 테스트 |
측정 응용 옵션
| DS70000-JITTA | 첨단 눈 다이어그램 및 지터 분석 (선택) |
일련 프로토콜 분석 옵션
| DS70000-EMBDA | 임베디드 시리즈 버스 트리거 및 분석 (RS232/UART, I2C, SPI) |
| DS70000-AUTOA | 자동 일련 버스 트리거 및 분석 (CAN, CAN-FD, LIN, FlexRay) |
| DS70000-AUDIOA | 오디오 시리즈 버스 트리거 및 분석 (I2S) |
| DS70000--AEROA | 항공우주 시리즈 버스 트리거 및 분석 (MIL-STD-1553) |
우리 서비스
제조부터 배송까지
1우리의 제품 또는 가격과 관련된 귀하의 문의는 24시간 내에 응답됩니다.
2잘 훈련된 경험 많은 직원들이 여러분의 모든 질문에 영어로 대답합니다.
3독보적인 디자인과 현재 모델에 대한 배급 선박이 제공됩니다.
4당신의 판매 영역, 디자인 아이디어 및 모든 개인 정보를 보호합니다.
|
|
