| 브랜드 이름: | Anritsu |
| 모델 번호: | MS2026A |
| MOQ: | 1 set |
| 가격: | 협상 가능 |
| 배달 시간: | 1~3 Working Days |
| 지불 조건: | T/T，Western Union |

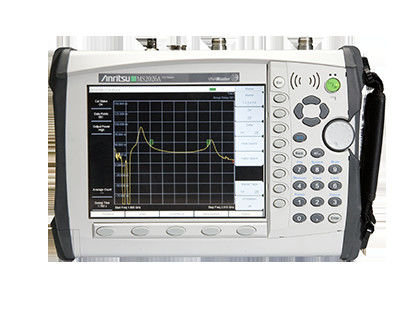

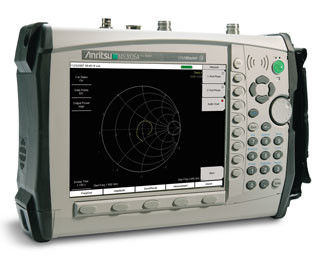

Anritsu MS2026A VNA 마스터 - 벡터 네트워크 분석기
안리쓰 MS2026A VNA 마스터는 벡터 수정 측정의 정확성과 효율성을 위해 설계된 최첨단 휴대용 벡터 네트워크 분석기입니다.그것은 정확한 1 항과 1 경로 2 항 크기와 단계 측정을 수행하도록 설계되었습니다, 2MHz에서 6GHz까지의 광범위한 주파수 범위를 커버합니다. 동일한 최첨단 기능을 공유하는 MS2024A 변종은 2MHz에서 4GHz 범위 내에서 작동합니다.두 모델 모두 첨단 DSP (디지털 신호 처리) 기술을 활용, 이는 매우 빠르고 정확한 반환 손실 및 결함 거리와 (DTF) 측정이 가능하며 광범위한 응용 분야에 중요합니다.
VNA 마스터의 2 포트 측정에 대한 높은 및 낮은 전력 설정은 외부 약소 장치의 필요성을 제거하고 직접 가이드 측정 수행 프로세스를 효율화합니다.Anritsu의 정밀 부품과 결합, 장치가 전체 주파수 스펙트럼에서 42 dB 이상의 교정 방향성을 제공함으로써 우수한 성능을 달성 할 수 있도록합니다.이러한 정확도는 MS2026A를 까다로운 환경에서 신뢰할 수있는 데이터를 필요로하는 전문가에게 필수 도구로 만듭니다..
VNA 마스터는 실질적인 내부 메모리로 장착되어 있으며, 1,000 개 이상의 추적 및 설정을 저장할 수 있으며, 사용자가 현장 작업 또는 테스트 중에 방대한 양의 데이터를 저장 할 수 있도록합니다.이 정보를 컴퓨터로 전송하는 것은 간단합니다., 메모리 카드, 이더넷 및 USB를 포함한 여러 연결 옵션 덕분에이 유연성은 다양한 시나리오에서 장치의 사용성을 향상시킵니다.현장 검사에서 실험실에서의 상세한 분석까지.
MS2024A와 MS2026A는 여러 시장에 걸쳐 응용 프로그램에 특히 적합합니다. 2 MHz까지의 광범위한 주파수 커버리는 군사 및 국방 분야에 특히 유용합니다.S11 (귀환 손실) 및 S21 (입기 손실) 측정을 수행 할 때 현장에서 번거로운 벤치 톱 VNA의 필요성을 제거하기 때문에이 휴대성 및 정확성 또한 상업 무선 산업에서 높이 평가됩니다. where the VNA Master’s Frequency Domain Reflectometry (FDR)-based Return Loss and DTF measurements are essential for verifying system performance and pinpointing degradations and faults in cable and antenna systems.
또한 VNA 마스터는 정확한 S11 및 S21 측정이 필요한 일반용 VNA 고객을위한 경제적이면서도 강력한 솔루션입니다.탄탄한 성능과 결합, 더 크고 비싼 장비의 추가 비용 없이 신뢰할 수 있는 결과를 필요로 하는 엔지니어와 기술자에게 이상적인 선택이 됩니다.
요약하자면, Anritsu MS2026A VNA 마스터는 광범위한 응용 프로그램을 위한 다재다능하고 강력한 도구로 돋보인다.그리고 포괄적 인 측정 능력은 전문 및 일반용 시장에서 전문가에게 중요한 도구가됩니다.현장이나 실험실에서, VNA 마스터는 정확성, 효율성 및 사용 편의성을 제공하여 오늘날의 엔지니어링 및 테스트 환경의 엄격한 요구 사항을 충족하도록합니다.
| 빈도 | |
| FR적정성 범위: | 2MHz에서 6GHz |
| 주파수 정확도: | 25ppm |
| 주파수 해상도 | 10 Hz |
| 데이터 포인트: | 낮은, 중간, 높은 (137/275/551) |
| 간섭 면역: | 채널 +17dBm 온 주파수 +10 dBm (RF Out), +30 dBc (RF In) |
| 1- 포트 전력: | 높은: 0 dBm (유례) |
| 2-포트 전원: | 높은: 0 dBm (유례) 낮은: -35 dBm (유례) |
| 잔류 방향성: | 42 dB (2MHz에서 6GHz) |
| 1-포트 정확도: | = <0. +∙∙ 20 log ((1 ±10 ∆E∆/20) dB, 전형적; E∆ = 방향성 ∆ 측정된 반환 손실 |
동적 범위: |
80dB, 2MHz에서 3GHz 70 dB, >3 GHz에서 5.5 GHz 65 dB, >5.5 GHz에서 6 GHz |
수익 손실: |
범위: 0~60 dB 해상도 0.01 dB |
VSWR: |
범위: 1 ~ 65 dB 결의 001 |
케이블 손실: |
범위: 0~30 dB 해상도 0.01 dB |
1번 항구 단계: |
범위: 180o ~ + 180o 해상도: 0.01o |
| 일반 | |
| 벡터 네트워크 분석기에 최대 연속 입력: | 테스트 포트, 타입 N: +22 dBm, RF 감지기: +20DBm |
| 인터페이스: | N형 여성 RF Out Port 및 RF In Port (50 Ω) PC로 데이터 전송을 위한 5핀 미니-B USB 2 이더넷 10/100 베이스-T용 RJ45 커넥터 2.5mm 3선 셀룰러 헤드셋 커넥터 |
| RF 감지기: | 타입 N ((m) 50 Ω |
| 표시 | 밝은 낮빛에서 볼 수 있는 색상 전송 LCD: 풀 SVGA, 8인치 |
| 언어 | 영어, 스페인어, 이탈리아어, 프랑스어, 독일어, 일본어, 한국어 중국어. 이 도구는 또한 사용자 정의 두 가지 능력을 가지고 있습니다 마스터 소프트웨어 도구에서 설치된 언어. |
| 크기와 무게 | |
| 크기: | 305 x 203 x 76mm (12 x 8 x 3 in.) |
| 무게: | 2.9kg (<6.4파운드) |
| 환경 | |
| 작동: | 10°C ~ 55°C, 습도 85% 이하 |
| 보관: | 51°C ~ 71°C |
| 고도: | 4600m, 작동 및 작동하지 않는 |
안리쓰 MS2026A 벡터 네트워크 분석기의 응용
The Anritsu MS2026A is a handheld vector network analyzer (VNA) designed for engineers and technicians who require precise and repeatable measurements of electromagnetic properties in devices and systems이 다재다능 한 도구는 주파수 범위에 따라 10 Hz의 주파수 해상도와 80 dB까지의 동적 범위를 제공합니다. 케이블 손실을 측정하는 데 적합합니다.1mm 또는 그 이상의 크기로,.01 dB로 다양한 동축 및 파도 유도 케이블을 테스트하기에 이상적입니다.
MS2026A의 VSWR (전압 정전파 비율) 측정 범위는 1 dB에서 65 dB까지 있으며 해상도는 0입니다.01, 안테나 및 다른 구성 요소의 임피던스 매칭을 평가하는 데 탁월한 선택입니다.RF 장치의 반사 계수를 평가하는 데 중요합니다..
이 VNA는 매우 적응력이 있으며 연구 개발, 생산 테스트 및 품질 관리 등 다양한 응용 분야에 사용될 수 있습니다.그것은 RF와 마이크로파 구성 요소의 전송 및 반사 특성을 모두 측정 할 수 있습니다, 안테나, 필터, 증폭기 및 유사한 장치의 설계 및 테스트에 필수적입니다. MS2026A는 안테나 시스템 임피던스 매치를 측정하는 데도 효과적입니다.케이블 손실을 평가, 케이블의 결함을 찾아내고 rezonator 및 필터의 공명 주파수를 결정합니다.
사용자 친화적 인 인터페이스로, Anritsu MS2026A는 초보자 및 경험이 많은 사용자 모두에게 액세스 할 수 있습니다.그리고 안전한 배송을 위해 안전한 카튼에 배송됩니다.이 제품은 1-3 일간의 배송 시간, 한 세트의 최소 주문량 및 협상 가능한 가격으로 제공됩니다. 지불 조건에는 T/T 및 웨스턴 유니온이 포함되어 있으며 VNA는 재고입니다.신속한 사용 가능성 확보.
결론적으로 Anritsu MS2026A는 광범위한 응용 분야에 적합한 신뢰할 수 있고 정확한 벡터 네트워크 분석기입니다. 주파수 해상도, 동적 범위 등 우수한 기능,그리고 높은 측정 정확성으로 인해 다양한 산업의 엔지니어와 기술자에게 필수적인 도구가 됩니다. 사용자 친화적인 인터페이스,그리고 편리한 포장은 연구에 대한 매력을 더욱 높입니다., 개발, 생산 테스트 및 품질 관리
FAQ:
Q: 어떤 배달 방법을 사용합니까? 배달 시간?
우리는 EMS,DHL,FedEx,UPS,TNT를 통해 추적 번호로 배송할 수 있습니다. 일반적인 배송 시간은 4-7 일일입니다.
Q: 다른 질문을 어떻게 할 수 있나요?
온라인에서 연락하거나 아래 메시지를 남길 수 있습니다.
질문: 지불 기간은 얼마인가요?
100% T/T 납부 배송 전에.
|
|
