| 브랜드 이름: | Rohde and Schwarz |
| 모델 번호: | SMR27 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 1~3 근무일 |
| 지불 조건: | T/T |
|
R&S SMR27 옵션 SMR-B11 없음
옵션 SMR-B11 포함
|
1GHz ~ 27GHz
10MHz ~ 27GHz
|
|
해결
옵션 SMR-B3 없음
옵션 SMR-B3 포함
|
1kHz 0.1Hz |
| IEC/IEEE 버스 구분 기호 이후 설정 시간(<1 × 10–6 이내) | <10ms + 2ms/GHz |
| 기준 주파수 | 표준옵션 SMR-B1 |
| 숙성(30일 사용 후) | 1 × 10–6/년 <1 × 10–7/년 |
| 온도 효과(0°C ~ 55°C) | 2 × 10–6 <1 × 10–10/°C |
| 준비 시간 | - 15 분 |
| 내부 참조용 출력 빈도 레벨, Vrms(EMF, 사인파) 소스 임피던스 |
10MHz 1V 50Ω |
| 외부 참조용 입력 빈도 허용 주파수 드리프트 입력 레벨, Vrms 입력 임피던스 |
10MHz 3×10–6 0.1V ~ 2V 50Ω |
| 스펙트럼 순도 | |
| 가짜 신호 고조파1) 30MHz <f≤GHz2 f >20GHz3) 저조파 f 20GHz 이하 f >20GHz 비고조파(반송파에서 >50kHz) f 20GHz 이하 f >20GHz |
<–55dBc <–40dBc <–65dBc <–30dBc <–60dBc <–54dBc |
| SSB 위상 잡음 (f = 10GHz, 반송파로부터 10kHz, 1Hz 대역폭, CW, FM 꺼짐) |
<–83dBc |
| 잔여 FM, rms(f = 10GHz, FM 꺼짐) 0.3kHz ~ 3kHz 0.03kHz ~ 20kHz |
<20Hz <200Hz |
일반 데이터:
| 온도 저항 작동 온도 범위 보관 온도 범위 |
0°C ~ +55°C;충족 DIN EN60068-2-1 개정 1998 및 DIN EN60068-2-2 개정 1998 –40°C ~ +70°C |
| 기후 저항 습한 열기 |
상대습도 95%, 주기적 테스트 +25°C/+40°C에서 충족 DIN EN60068-2-30 개정 1998 |
| 기계적 저항 진동, 정현파 진동, 무작위 충격 |
5Hz ~ 150Hz, 최대55Hz에서 2g, 55Hz ~ 150Hz, 0.5g 구성; DIN EN60068-2-6을 충족합니다. 개정판 1998, DIN EN61010-1 및 MIL-T-28800D 클래스 5 10Hz ~ 300Hz, 가속 1.2g(rms) 40g 충격 스펙트럼 충족 MIL-STD-810E, MIL-T-28800D, 3/5학년 |
| 전자기 호환성 | EN61326-1 Rev. 1997 충족 + A1 개정판 1998 및 EN55011 개정 1998 + A1 개정 1999년(EU의 EMC 지침) |
| 누출(반송파 주파수 <1GHz) | <0.1 µV(2회전에서 유도됨) 코일 직경 25mm 인클로저 표면에서 25mm 거리) |
| 방사 민감성 | 10V/m |

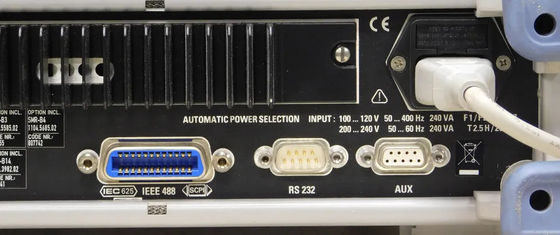

| 전원공급장치 | 100V~120V(AC), 50~400Hz 200V~240V(AC), 50~60Hz, 자동 범위 조정, 최대200VA |
| 안전 기준 | DIN EN61010-1 개정 1994, IEC61010-1 개정 1995, UL3111-1, CAN/CSA-C22.2 번호 1010.1-B97 |
| 적합마크 | VDE-GS, CSA, NRTL/C |
| 크기(W × H × D) | 427mm × 88mm × 450mm |
| 무게 | 완전 장착 시 <12kg |
펄스 변조기 포함
펄스 변조는 여전히 마이크로파 응용 분야에서 가장 중요한 변조 모드입니다.따라서 당사의 각 기본 장치에는 고품질 펄스 변조기가 장착되어 있습니다.온/오프 비율은 80dB보다 좋고, 상승/하강 시간은 12ns보다 짧습니다.최대 25ns의 펄스 폭이 가능합니다.
이러한 보증 값은 R&S SMR이 레이더 장비의 개발, 생산, 유지 관리에 사용하기에 이상적인 발전기임을 보여줍니다.
펄스 발생기 옵션
옵션인 펄스 발생기 SMR-B14는 펄스 변조기를 이상적으로 보완합니다.최대 10MHz의 펄스 주파수로 단일 및 이중 펄스를 생성합니다.펄스 발생기는 외부에서 트리거되고 외부 게이트 모드에서 작동될 수도 있습니다.펄스 폭과 지연은 넓은 범위에서 사용자가 선택할 수 있습니다.
디지털 주파수 및 레벨 스윕
10ms의 단계 시간을 갖는 디지털 주파수 스윕을 통해 마이크로파 회로에서 편리한 주파수 응답 측정이 가능합니다.시작 및 중지 주파수는 사용자가 선택할 수 있습니다.트리거 입력을 통해 외부 장비와의 동기 작동이 가능합니다.
20dB 레벨 스윕을 통해 예를 들어 증폭기 또는 믹서 압축을 결정할 수 있습니다.
신호 발생기
AM/FM/스캔 변조기 옵션
기본 모델에 옵션으로 추가된 AM/FM/스캔 변조기 SMR-B5를 사용하면 기본 모델이 AM 및 FM 변조 기능을 갖춘 완전한 신호 발생기로 변모됩니다.이 옵션에는 0.1Hz ~ 10MHz의 사인파 및 구형파 신호용 LF 발생기도 포함되어 있습니다.
FM과 FSK
FM 변조기의 변조 대역폭은 DC에서 5MHz까지입니다.디지털 주파수 편이 변조(FSK)는 0Hz ~ 2MHz의 데이터 속도로 가능합니다.
동시 변조 모드
R&S SMR의 모든 변조 모드를 결합할 수 있습니다.이를 통해 현대 통신 및 위치 시스템을 위한 복잡한 변조 신호를 생성할 수 있습니다.펄스 변조와 FM의 조합은 도플러 효과 또는 처프 신호를 시뮬레이션합니다.동시 AM 및 펄스 변조는 회전 안테나가 있는 펄스 레이더 애플리케이션에서 발생하는 신호 유형을 제공합니다.FM과 AM의 조합을 사용하여 FM 수신기의 페이딩 효과를 확인할 수 있습니다.
합성 스윕 생성기
아날로그 램프 스윕 옵션 아날로그 램프 스윕 모드는 스윕이 전체 범위에 걸쳐 완전히 동기화된다는 점을 제외하면 클래식 스윕 생성기의 아날로그 스윕에 해당합니다.이러한 방식으로 디지털 스텝 스윕의 탁월한 주파수 정확도가 전체적으로 달성되며 이는 최소의 훨씬 더 높은 스윕 속도에서도 달성됩니다.>2GHz 주파수에서 600MHz/ms.
예를 들어 스칼라 네트워크 분석기 또는 적절한 스펙트럼 분석기와 함께 마이크로파 필터의 실시간 조정을 수행할 수 있습니다.
필터 대역폭 또는 감쇠 극 위치와 같은 중요한 주파수 범위를 표시하기 위해 ¸SMR에는 마커 출력(TTL 레벨)에서 펄스 마커로 출력되거나 RF 레벨에서 레벨로 변조될 수 있는 사용자 선택 가능 주파수 마커가 10개 있습니다. 마커(레벨 1dB 감소).
업컨버터로서의 R&S SMR
IF 입력 옵션
SMIQ와 같은 벡터 신호 발생기는 최대 6.4GHz의 모든 유형의 디지털 변조 신호를 생성합니다.최대 40GHz의 신호를 생성하기 위해 SMR은 IF 입력 옵션을 통해 상향 변환 기능을 제공합니다.일반적인 응용 프로그램은 위 그림에 나와 있습니다.I/Q 변조 발생기 AMIQ는 벡터 신호 발생기 SMIQ를 변조하는 데 필요한 I 및 Q 신호(1)를 제공합니다.SMIQ(2)의 변조된 RF 신호는 SMR의 IF 입력에 직접 적용됩니다.SMR의 RF 출력에서는 SMIQ의 디지털 변조 신호가 변환되어 출력됩니다(3).위에 설명된 예에서 DUT의 선택 회로는 상향 변환 중에 생성된 원치 않는 구성 요소에서 원하는 신호를 분리합니다.또는 적절한 외부 대역 통과 필터를 사용할 수 있습니다.
