R&S®ZNA 벡터 네트워크 분석기는 R&S VNA 포트폴리오의 고급 시리즈입니다. 우수한 RF 성능은 광범위한 소프트웨어 기능과 독특한 하드웨어 개념과 결합됩니다.터치 전용 조작과 DUT 중심 접근 방식은 R&S®ZNA를 강력한, 유니버설적이고 컴팩트한 측정 시스템으로 수동 장치와 활성 장치의 특징을 모두 나타냅니다.

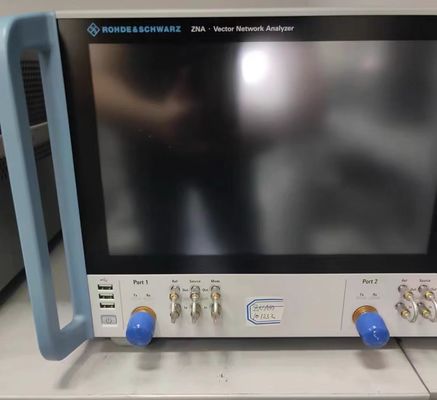

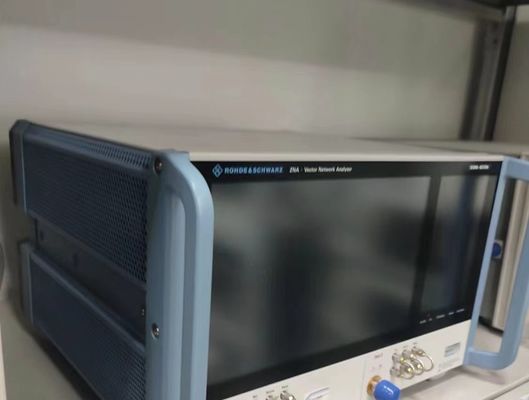

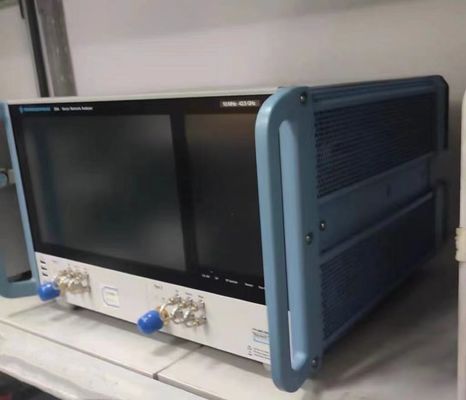

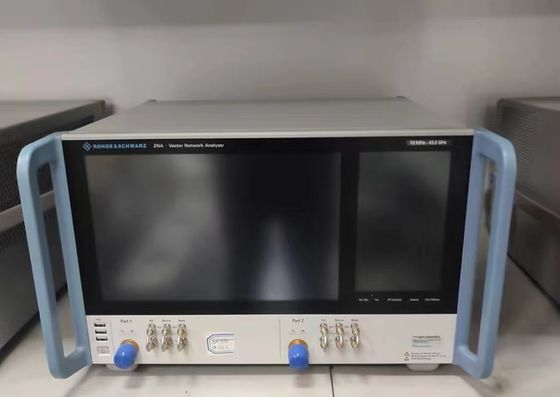

로헤 & 슈바르츠 ZNA43 VNA 벡터 네트워크 분석기 10 MHz ~ 43.5GHz 4 포트

주요 사실:

10 MHz에서 26.5/43.5/50/67 GHz까지 (R&S®ZNA26/43/50/67)

두 개 또는 네 개의 항구 모델 사용 가능

우수한 RF 성능

최대 4개의 통합된 소스

독특하고 직관적인 터치 전용 조작

R&S®ZNA는 뛰어난 안정성, 낮은 추적 노이즈 및 우수한 원료 데이터를 갖추고 있으며, 높은 정확성을 요구하는 개발 및 생산 애플리케이션에 완벽한 선택입니다.A&D 및 위성 애플리케이션을 위한 부품 및 모듈 개발 및 생산R&S®ZNA는 4개의 내부, 단계적 일관성 있는 소스를 제공하며, 각 포트에서 신호의 주파수를 독립적으로 제어할 수 있고, 믹서에서 단계 측정도 가능하다.내부 로컬 오시레이터 (LO) 소스 두 개를 제공합니다., 진정한 다채널 수신기 아키텍처, 펄스 생성기와 모듈러, 내부 조합기, 선택 가능한 참조

신호 액세스 포인트, 사전 증폭기 및 포괄적 인 트리거 및 동기화 기능. 이러한 하드웨어 기능은 R&S®ZNA를 보편적 인액티브 및 패시브 장치 특성화를 위한 컴팩트 테스트 시스템심지어 믹서와 수신기에 대한 인터모들레이션 측정도 외부 신호 소스 없이 수행 할 수 있으며 테스트 시간을 최소화하고 테스트 구성을 단순화합니다.디지털 소스 및 수신기에 의해, 믹서 단계 측정에 대한 기준 믹서 장치가 필요하지 않으며, 테스트 설정은 주파수 변환이 아닌 S 파라미터 측정과 마찬가지로 쉽게 구성됩니다.

스펙트럼 분석 옵션

DUT를 스펙트럼 분석기와 다시 연결하지 않고 DUT의 특성화 및 거짓 검색

신뢰성 있고 간편한 위성 수신기 측정

- 147 dB (일반적으로) 와 170 dB (일반적으로, 옵션으로) 까지의 동적 범위

고 배척 필터의 특성화

짧은 테스트 시간 및 낮은 추적 소음 수신기의 뛰어난 민감성

소음 바닥 < 120 dBm (특정) 1)

소음 수준은 157 dBm까지 낮아집니다 (일반적으로 옵션으로)

0.03 dB 수신기 선형성 50 dBm에서 0 dBm

매우 높고 낮은 전력 수준에서도 정확한 증폭기 테스트

100dB (일반적으로) 의 전력 스파이 범위

다양한 압축 측정 낮은 흔적 소음

1 kHz IF 대역폭에서 < 0.001 dB의 추적 소음

정확하고 재현 가능한 측정 DUT 중심의 운영 개념

쉽게 시작, 짧은 구성 시간 컴팩트 기기, 조용한 작동

소음 소음 42 dB (A)

작은 발자국, 낮은 소음 오염

터치 제스처를 이용한 조작 사용자들은 두 개의 독립적인 터치 스크린을 통해 R&S®ZNA를 조작할 수 있습니다. ▶ 기계적인 키 대신 오른쪽의 혁신적인 제어 패널은 시간이 지남에 따라 마비될 수 있습니다. ▶ 12.좌측에 있는 터치 디스플레이로 측정을 구성하고 표시할 수 있습니다. 이중 화면 조작 개념은 측정을 구성하는 데 가장 유연성을 제공합니다.. 터치 제스처는 확대, 흔적을 이동 및 마커를 추가하는 데 사용됩니다. 흔적, 채널 및 다이어그램은 원하는 조합에 배치하도록 끌고 떨어 뜨릴 수 있습니다. 오른쪽의 제어 패널은,다른 것 들 가운데, 매크로, 원격 제어 명령어 및 보조 도구 를 표시 하는 데 사용 됩니다. 원하는 설정에 도달 하기 위해 세 가지 대안 1.일반적인 구성 및 기본 측정량에 대한 일반적인 접근 방식, 예를 들어 S- 파라미터, 전력 및 비율, 사용자는 R&S®ZNA에서 측정을 구성하기 위해 전통적인 접근 방식을 취할 수 있습니다. 그들은 원하는 설정에 대한 매개 변수를 선택할 수 있습니다. 예를 들어 전력 매개 변수,점수 수, 측정 유형 및 측정량

4 개의 내부 소스를 가진 4 포트 모델 R&S®ZNA는 최대 4 개의 내부 소스 (R&S®ZNAxx-B31) 옵션, 4 포트 모델의 3 및 4 내부 소스) 로 제공됩니다.사용자들은 강력한 서비스의 혜택을 누립니다., 콤팩트한 시스템, 심지어 두 개의 변환 단계의 믹서와 수신기에서 인터모들레이션 측정도 수행 할 수 있습니다.단계 일관성 및 단계 반복 가능한 소스는 외부 참조 믹서 없이 믹서기와 변환기에서 단계 측정이 가능합니다..

하드웨어 옵션

설명 응용 프로그램 및 혜택 하드웨어 옵션

1) 직접 출처 및 수신자 접근

100kHz까지의 시작 주파수 2)

이변 결합기 구성을 지원합니다

- 넓은 주파수 범위에서 높은 전력 측정에 대한 외부 테스트 설정을 용이하게합니다.

역 결합기 구성으로 역역적 범위가 증가하고 시스템 노이즈 수치가 감소 R&S®ZNAxx-B16 R&S®ZNA 최대 4 개의 내부 소스를 가진 4 포트 모델

외부 출처가 없다는 것은 유연한 구성과 짧은 측정 시간을 의미합니다.

∙ 융통성 있는 구성, 콤팩트 테스트 설정, 예를 들어 두 개의 변환 단계 R&S®ZNAxx-B33) 4번 포트 R&S®ZNA 모델의 2차 내부 LO 소스

두 가지 다른 주파수의 동시에 측정 (예를 들어, 믹서기의 RF 및 IF 신호)

추가 RF 소스 (R&S®ZNA-B8 mmWave 변환기 LO 출력과 결합)

✅빠른 믹서기와 변환기의 측정

-주파수 변환 측정으로 매우 낮은 흔적 소음

일반용 RF 소스 최대 26.5 GHz (예:외부 믹서기에 LO 신호를 제공하기 위해) R&S®ZNA-B5 2개의 테스트 포트를 지원하는 2개의 포트 R&S®ZNA 모델의 2개의 내부 RF 소스와 2개의 내부 LO 소스:

∙ 융복합 측정

∼부착된 LO (위성) 변환기 (LNB), T/R 모듈에 대한 그룹 지연

‧믹서 테스트 (LO를 위해 R&S®ZNA-B8) R&S®ZNA-B523) 네/여 개의 진정한 수신기 (복합화 없이)

신뢰성 있는 다채널 단계 및 안테나 측정 기본 단위에서 표준으로 제공됩니다 (직접 수신기 접근은 R&S®ZNAxx-B16이 필요합니다) 직접 IF 액세스, 입출력으로 전환 가능한 I/O 포트,2 GHz 아날로그 IF 대역폭 (출력) 및 1 GHz 아날로그 IF 대역폭 (입력), 예를 들어 안테나 테스트 시스템에서 사용할 때

8단계 일관성 수신기에 직접 액세스 할 수 있습니다.

✓ 컴팩트 인 mmWave 변환기 설정 R&S®ZNA-B26 8 개의 내부 펄스 생성기와 4 개의 내부 펄스 변조기를 지원합니다

∙ 펄스 신호 측정 및 유연한 시스템 통합

R&S®ZNA-B7는 R&S®ZNA-K7 R&S®ZNA-K7, R&S®ZNAxx-B4n4와 병행하여 캡처할 수 있는 파동량 수를 증가시킵니다.R&S ZNA-B7 향상 된 트리거 및 제어 기능 (세 가지 추가 트리거 입력), 4개의 트리거 출력, 4개의 펄스 제어 I/O 포트, 트리거 준비, 바쁘다, RF 인터블록 제어) 5)

전용 시스템 적응 및 시스템 통합

낮은 단계 소음 R&S®ZNA-B91에 대한 높은 참조 주파수
