DPO/DSA/MSO70000 시리즈는 시장에서 가장 정확한 실시간 성능 오실로스코프입니다.낮은 노이즈, 높은 마진 가시성을 위한 업계 최고의 파형 캡처 기능과 결합된 20GHz의 4채널 시스템 대역폭을 통해 중요한 신호 정보를 검색합니다.최대 6.25Gb/s의 데이터 속도를 위해 유일하게 사용 가능한 하드웨어 기반 직렬 패턴 트리거를 사용하여 정확하게 캡처합니다.매우 정확한 80psec 타이밍 분해능을 갖춘 16개의 로직 채널을 포함하는 MSO70000 모델을 사용하여 시스템 가시성을 높입니다.이 두 제품은 시중에서 가장 강력하고 정확한 실시간 오실로스코프이므로 텍트로닉스 오실로스코프에서만 얻을 수 있는 자신감을 가지고 가장 까다로운 측정도 수행할 수 있습니다.

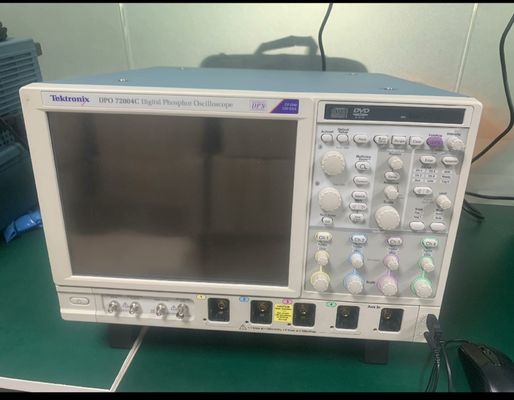

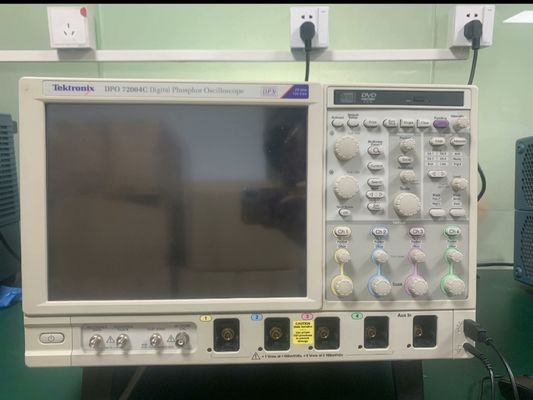

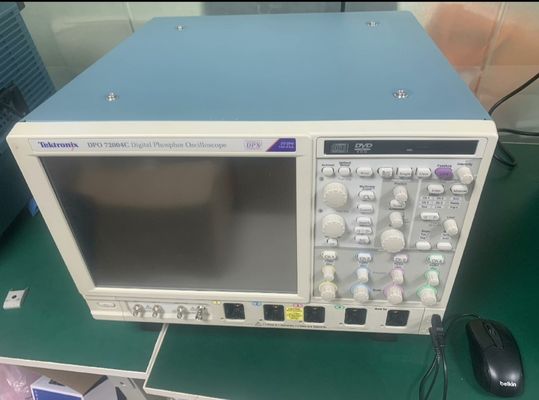

Tektronix DPO72004C의 기능 및 사양은 다음과 같습니다.

• 최대 33GHz 아날로그 대역폭과 9ps의 빠른 상승 시간을 제공합니다.최신 고속 직렬 표준에 대한 측정이 가능합니다.
• 33GHz 모델의 2개 채널에서 진정한 33GHz 실시간 아날로그 대역폭
• 2개 채널(33, 25, 23, 20, 16 및 12.5GHz 모델)에서 업계 최고의 샘플링 속도 및 타이밍 분해능 100GS/s
• 4채널 동시 성능 최대 23GHz 대역폭 최대 50GS/s 실시간 샘플링 속도 빠른 탐색을 위한 MultiView Zoom™을 갖춘 최대 500메가샘플 레코드 길이 채널당 최대 300,000wfms/s를 초과하는 가장 빠른 파형 캡처 속도
• 디지털 및 아날로그 신호 디버그를 위한 80ps 타이밍 분해능의 논리 채널 16개(MSO70000 시리즈만 해당)
• 고유한 iCapture® 기능을 통해 단일 프로브 연결로 디지털 채널의 아날로그 특성을 볼 수 있습니다.
• 6.25Gb/s 실시간 직렬 트리거 - 지정된 NRZ 또는 8b/10b 패턴의 첫 번째 인스턴스에서 트리거링을 보장하여 패턴 종속 효과를 격리할 수 있습니다.
• 고속 직렬 산업 표준, 광대역 RF, 전원 공급 장치 및 메모리에 대한 애플리케이션 지원 – 표준별 인증, 측정 자동화 및 사용 편의성을 지원합니다.
• 탁월한 신호 무결성 및 뛰어난 신호 대 잡음비 - 파형을 가장 정확하게 표현하는 것을 관찰합니다.
• Pinpoint® 트리거링 – 효율적인 문제 해결 및 디버그 시간 단축을 위해 문제 신호를 획득하는 데 소요되는 시간을 최소화합니다.
• 시각적 트리거 – 트리거를 정확하게 검증하고 복잡한 파형에서 고유한 이벤트를 찾습니다.
• 검색 및 표시 – 관심 있는 신호에 대한 파형 또는 직렬 버스 패턴 일치 및 소프트웨어 트리거 제공
• PCI Express, 8b/10b 인코딩된 직렬 데이터, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B 및 MIPI® D에 대한 자동 직렬 분석 옵션 -PHY 및 M-PHY
• P7600 및 P7500 TriMode™ 프로빙 시스템 – 완벽하게 일치하는 신호 연결

옵션 목록
