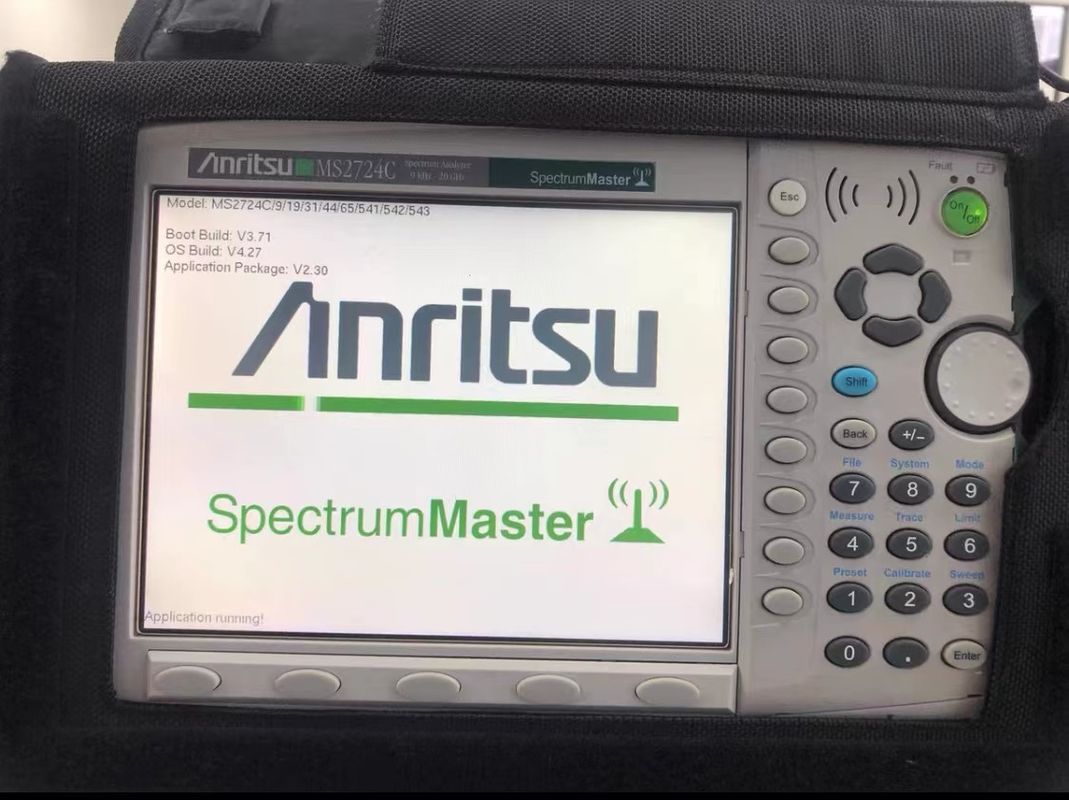

고성능 RF 측정을 위해 보정된 Anritsu MS2724C 휴대용 스펙트럼 분석기 (9 kHz ~ 20 GHz) 사용

Anritsu MS2724C 스펙트럼 마스터 휴대용 스펙트럼 분석기는 열악한 RF 및 물리적 환경에서 까다로운 측정을 수행하는 데 필요한 성능을 무선 전문가에게 제공합니다. 스펙트럼 모니터링, 방송 증명, 간섭 분석, RF 및 마이크로파 측정, 규정 준수 또는 Wi-Fi 및 무선 네트워크 측정에 사용되든 이 장비는 빠르고 안정적인 결과를 제공합니다.

MS2724C는 빠르고 정확한 측정 결과를 제공하는 신디사이저 기반 휴대용 스펙트럼 분석기입니다. 주 장치 기능(주파수, 스팬, 진폭 및 대역폭)을 사용하여 측정을 쉽게 수행할 수 있습니다. 일반 기능에 대한 전용 키와 익숙한 계산기 유형 키패드를 통해 빠른 데이터 입력을 할 수 있습니다.

• 주파수 범위: 9 kHz ~ 20 GHz
• 전체 주파수 범위에 걸친 광대역 사전 증폭기로 민감도 20dB 증가
• 개선된 스윕 속도의 3가지 스윕 모드 - 최대 100배 더 빠름
• 1 Hz ~ 10 MHz의 해상도 대역폭
• 히스테리시스, 홀드오프 및 지연을 포함한 새로운 트리거 옵션
• 대형 마커 표시 옵션을 포함한 향상된 스펙트럼 분석기 GUI
• 가독성을 위한 디스플레이 옵션 선택: 일반, 흑백, 야간 투시, 고대비
• 간섭 분석 옵션의 일부로 화면 간섭 매핑
• 최대 20 MHz의 LTE 측정
• 외부 복조를 위한 140 MHz 중심 주파수에서 30 MHz 광대역 제로 스팬 IF 출력

• 동적 범위: 1 Hz RBW에서 > 104 dB
• DANL: 1 Hz RBW에서 -160 dBm
• 위상 잡음: 1 GHz에서 10 kHz 오프셋에서 -100 dBc/Hz
• 주파수 정확도: GPS 켜짐 시 ±25 ppb
• 1 Hz ~ 10 MHz 해상도 대역폭(RBW)
• 트레이스: 일반, 최대 홀드, 최소 홀드, 평균, 평균 개수
• 검출기: 피크, 음수, 샘플, 준피크, 실제 RMS
• 마커: 6개, 각 마커에 델타 마커 또는 1개의 참조 마커에 6개의 델타
• 한계선: 최대 40개 세그먼트, 원 버튼으로 엔벨로프 생성 가능
• 이벤트 시 트레이스 저장: 한계선 교차 또는 스윕 완료
