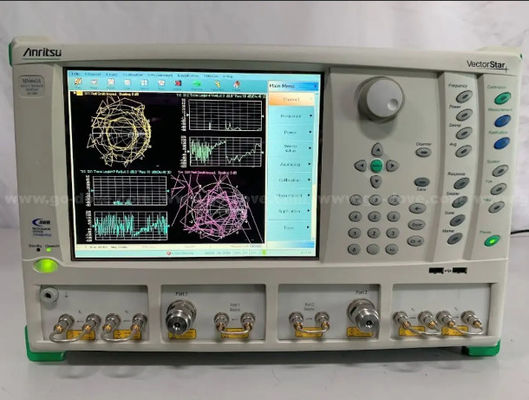

벡터스타 MS4640A 시리즈 마이크로파 벡터 네트워크 분석기 MS4642A MS4644A MS4645A 10MHz ~ 20GHz 40GHz 50GHz

Anritsu MS4642A의 설명:

고성능 광대역 네트워크 분석 솔루션

MS4640A VNA를 기반으로 110 GHz 광대역 코아시얼, 밴드 웨이브게이드 및 멀티포트 솔루션에 대한 사양을 제공합니다.색상 상세한 브로셔는 벡터 스타 가족의 특징과 이점을 상세히 설명합니다..

MS4640 시리즈 마이크로 웨이브 벡터 네트워크 분석기 소개

이 문서는 모든 관련 옵션 및 액세서리를 포함하여 아래에 나열된 MS4640A 시리즈 마이크로파 벡터 네트워크 분석기 (VNA) 에 대한 사양을 제공합니다.기기 모델 및 작동 주파수

MS4642A 10 MHz ~ 20 GHz

MS4644A 10MHz ~ 40GHz

MS4645A 10 MHz ~ 50 GHz

MS4647A 10 MHz ~ 70 GHz

옵션

MS4640A-002 시간 영역

MS4640A-007 수신자 오프셋

MS464xA-041 소음 수치

MS464xA-051 직접 접속 루프

MS464xA-061 액티브 메이저먼트 스위트, 2 개의 약소기

MS464xA-062 액티브 메이저먼트 스위트, 4 개의 감소기

MS4640A-070 70 kHz 로우엔드 주파수 확장

MS4647A-080/081 광대역/밀리미터파 시스템

MS464xA-082/083 110 GHz 및 밀리미터 파동 확장

안리츠 MS4640A 벡터 네트워크 분석기는 장치 모델링 엔지니어가연구개발 엔지니어가 최첨단 디자인의 마지막 분자를그리고 제조 엔지니어들은 정확성을 희생하지 않고 매출량을 극대화하려고 합니다.

안리쓰 MS4640A VNA는 70 kHz에서 70 GHz까지 단일 기기에서 가장 광범위한 커버리지를 제공합니다.낮은 범위의 추가 20 년은 높은 범위의 보장 된 70 GHz 커버리지보다 더 인상적입니다.다른 RF VNA로 전환 할 필요 없이 더 나은 장치 모델링을 위해 70 GHz에서 업계의 선도적인 100 dB 동적 범위,가장 까다로운 측정에 최고의 정확성과 안정성을 제공합니다.그리고 산업에서 가장 빠른 20μs/점으로 합성 스파이프를 달성할 수 있을 때, 80dB 이상의 감도를 달성하는 동시에, 결과는 현재 시장에 있는 최고의그리고 앞으로 오랫동안.

안리쓰 VNA는 오픈 윈도우 아키텍처를 기반으로 한 이상적인 마이크로 웨브 VNA 플랫폼이 될 예정입니다.다재다능한 연결성, 그리고 직관적인 인터페이스.

• 단일 코아시얼 테스트 포트에서 가장 넓은 주파수 범위는 단일 기기에서 70kHz에서 70GHz까지, 광대역 구성에서 70kHz에서 110GHz까지
• 가장 빠른 스파이드 합성 측정 속도 < 20 μsec 1점
• 우수한 동적 범위 - 최대 140dB
• 사용 가능한 높은 전력 - 최대 +13dBm
• 최고 테스트 포트 특성 성능 - 방향성, 소스 매치 및 로드 매치에서 최대 50dB
• 가장 편리한 자동 캘리브레이션 시스템
  • VNA 캘리브레이션의 쉬운, 한 버튼 방법을 위해 정밀 오토칼을 사용
  • 전통적인 SOLT 캘리브레이션보다 더 높은 정확도
  • 다음 생산 실행을 위해 VNA를 설정하는 데 더 적은 시간을 소비
• 최대 유연성을 위해 최대 데이터 해상도 100,000 포인트를 이용
• 가장 좋은 장치 모델링 데이터
  • 70 kHz부터 시작하여 캘리브레이트 된 추적 가능한 값을 사용하여 DC까지 정확한 모델 장치
  • 두 개의 VNA를 연결할 필요성을 제거합니다.
• 가장 좋은 시간 영역 분석
  • 100,000 포인트와 700 kHz 주파수 단계 크기는 가장 정확하고 가장 높은 해상도, 낮은 패스 모드 측정
  • 가장 좋은 비 일라이싱 범위를 가진 긴 전송 라인을 측정합니다.
• 고주파 IC, PCB 및 모듈 설계에 필수적인 표준 설계 도구로 포함됩니다.
