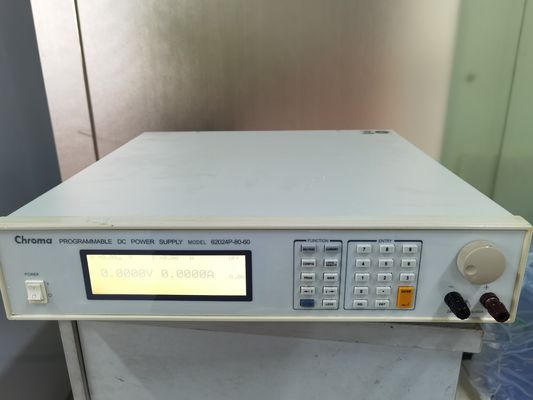

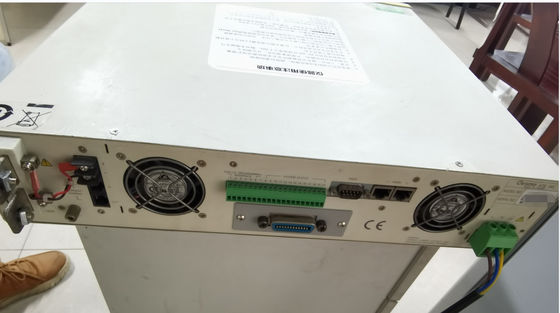

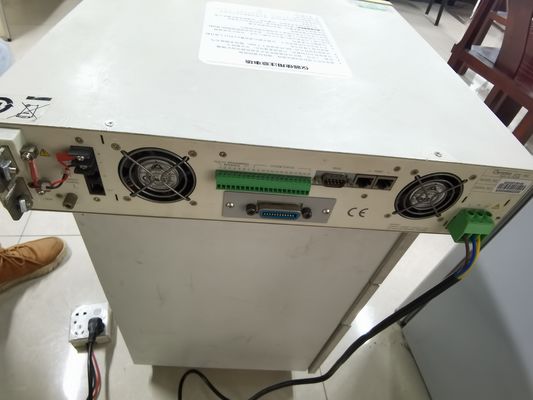

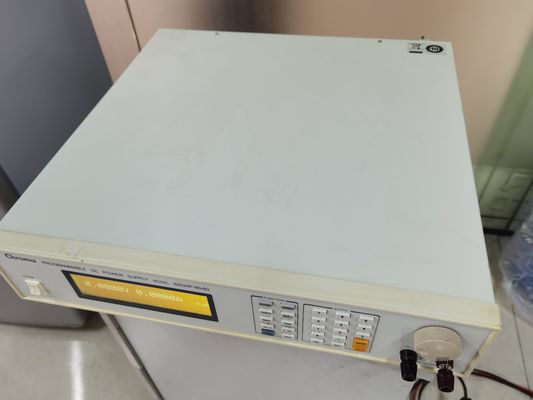

CHROMA 62024P-80-60 프로그래밍 가능한 DC 소스 80VDC/60A/2400W ATE 통합 및 테스트

Chroma의 새로운 62000P 시리즈 프로그래머블 DC 전원 공급 장치는 ATE 통합 및 테스트에 많은 고유한 이점을 제공합니다. 이러한 이점에는 정전력 작동 범위, 출력 전류 및 전압의 정밀한 리드백, 출력 트리거 신호, 스파이크, 드롭 및 기타 전압 편차에 대한 장치 동작을 테스트하기 위한 복잡한 DC 과도 파형 생성 기능이 포함됩니다. DC-DC 컨버터 및 유사 제품의 자동 테스트를 위해 설계된 62000P는 고정밀 프로그래머블 DC 공급 장치의 새로운 표준을 설정합니다.

62000P 시리즈는 600W에서 5000W, 최대 120A 및 최대 600V까지 12가지 모델로 구성됩니다. 정전력 작동 범위 덕분에 단일 장비로 고전압/저전류 및 저전압/고전류를 모두 제공할 수 있어 일반적인 ATE 애플리케이션에서 필요한 공급 장치 수를 줄일 수 있습니다. 62000P 시리즈에는 정확한 전압 및 전류 판독을 위한 16비트 리드백 기능도 포함되어 있습니다. 이는 시스템에서 UUT의 입력 매개변수를 정확하게 판독하기 위해 더 이상 복잡한 션트/멀티플렉서를 사용할 필요가 없음을 의미합니다. 이 장치에는 8비트 TTL, DC-ON, 오류 출력 신호 및 원격 억제 기능과 시스템 타이밍 측정을 위한 출력 트리거 신호를 제공하는 I/O 포트도 포함되어 있습니다.

62000P 시리즈 공급 장치의 또 다른 고유한 기능은 복잡한 DC 과도 파형을 생성하는 능력입니다. 이 기능을 통해 장치는 DC 전압 강하, 스파이크 및 기타 전압 변동에 대해 테스트할 수 있으므로 항공 장치 테스트, 인버터 테스트 및 전압 중단을 경험할 장치에 이상적인 선택입니다. 응용 분야에는 DC/DC 컨버터 및 인버터 전압 강하 테스트, 엔진 시동 시뮬레이션, 배터리 자동 충전, 전자 제품 수명 주기 테스트 등이 있습니다.

차별화 요소

• 정전력 범위는 당사의 전원 공급 장치 하나가 일반적으로 다른 브랜드의 2~3개를 대체할 수 있음을 의미합니다.
• 항공, 선박, 자동차 등 산업 표준에 대한 테스트를 위한 과도 파형 생성 기능
• 고정밀 리드백은 외부 션트 및 DMM을 사용하는 대신 DC 소스에서 직접 효율 판독을 할 수 있음을 의미합니다.
• 출력 트리거 신호를 사용하면 스코프 및 기타 장치를 트리거하여 타이밍 측정을 할 수 있습니다.
• 사용 가능한 소프트 패널

정전력으로 넓은 작동 영역

62000P 프로그래머블 DC 전원 공급 장치는 넓은 작동 영역을 제공합니다. 예를 들어, 62012P-80-60의 출력 사양은 1200W/80V/60A이며, 오른쪽 그림과 같이 다양한 조합으로 유연하게 작동할 수 있습니다. 기존 전원 공급 장치는 모든 출력 전압에서 동일한 정격 전류를 제공하지만, 62000P DC 전원 공급 장치는 낮은 출력 전압에서 더 많은 전류를 제공합니다. 이는 저전압/고전류 및 고전압/저전류 UUT를 단일 공급 장치로 테스트할 수 있음을 의미하며 여러 공급 장치의 필요성을 피할 수 있습니다.

마스터/슬레이브 병렬 및 직렬 제어

고전력이 필요한 경우 두 개 이상의 전원 공급 장치를 병렬 또는 직렬로 연결하는 것이 일반적입니다. 62000P 시리즈 DC 전원 공급 장치는 스마트 마스터/슬레이브 제어 모드를 갖추고 있어 직렬/병렬 작동을 빠르고 간단하게 만듭니다. 이 모드에서는 마스터가 값을 조정하고 슬레이브 장치에 데이터를 다운로드하므로 프로그래밍이 간단하고 전류 공유가 자동으로 이루어집니다.

프로그래밍 시퀀스 응용 분야

62000P 시리즈 DC 전원 공급 장치는 5ms에서 15000초까지의 시간 설정, 전압/전류 슬루율 제어 및 자동 테스트 응용 분야를 위한 8비트 TTL 출력을 갖춘 100개의 사용자 프로그래밍 가능한 시퀀스를 허용합니다. 응용 분야에는 DC/DC 컨버터 및 인버터 전압 강하 테스트, 엔진 시동 시뮬레이션, 배터리 자동 충전, 제품 수명 주기 테스트 및 항공 전자 장치 테스트가 포함됩니다.
