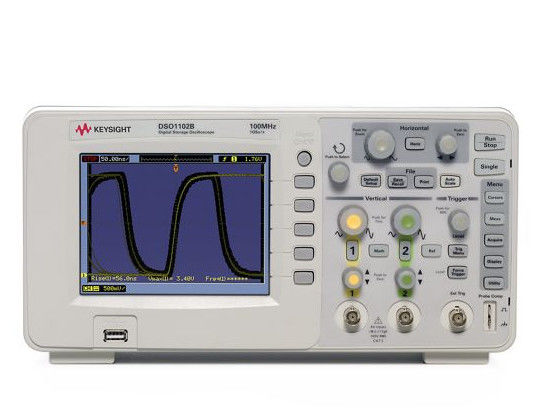

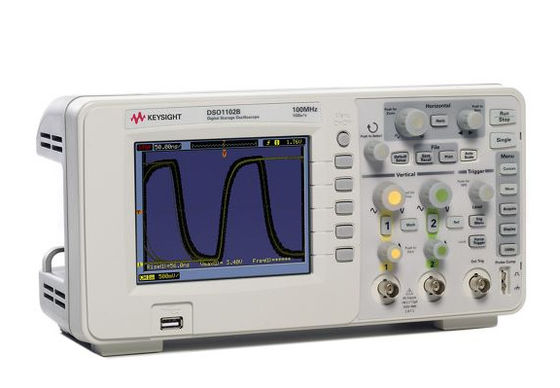

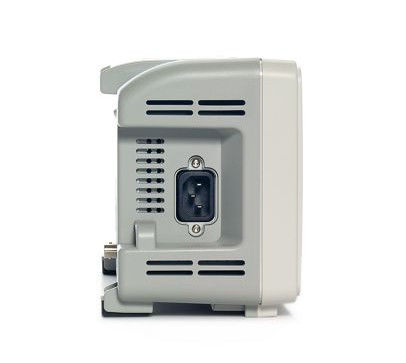

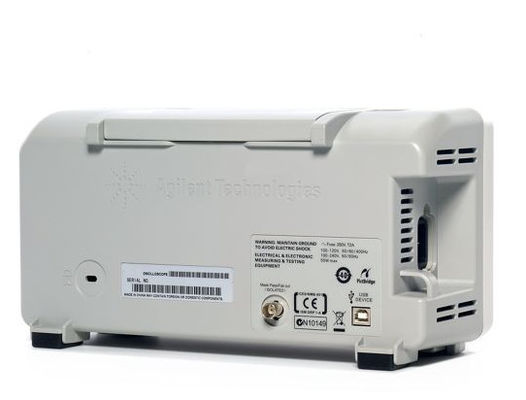

키사이트 애질런트 DSO1102B 아날로그 디지털 오실로스코프 100MHz 2 채널

Name: 키사이트 애질런트 DSO1102B 아날로그 디지털 오실로스코프 100MHz 2 채널
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: DSO1102B
Availability: InStock

브랜드 이름:	Keysight （Agilent）
모델 번호:	DSO1102B
MOQ:	1개 세트
가격:	협상 가능
지불 조건:	전신환

자세한 정보

제품 설명

자세한 정보

원래 장소:

말라스이야

상품 이름:

DSO1102B 아날로그 디지털 오실로스코프

폼 팩터:

폼 팩터

상태:

프리-오운드

기능:

시험된, 전부 일하는 조건

디스플레이:

5.7 인치 컬러 액정 표시 장치

보정:

연락주세요

공급 능력:

주식에서

강조하다:

DSO1102B 아날로그 디지털 오실로스코프

2 채널 아날로그 디지털 오실로스코프

100MHz 2 채널 오실로스코프

제품 설명

키사이트 애질런트 DSO1102B 아날로그 디지털 오실로스코프 100MHz 아날로그 채널 2개

키사이트 애질런트 DSO1102B에 대한 설명

디지털 스토리지 오실로스코프(DSO)는 오늘날 디지털 설계자가 셋업/홀드 시간, 아이 마진 및 상승/하강 시간과 같은 신호 무결성 측정을 수행하는 데 사용하는 기본 도구입니다.오실로스코프의 신호 무결성 측정 정확도에 영향을 미치는 두 가지 주요 배너 사양은 대역폭과 샘플링 속도입니다.대부분의 엔지니어는 디지털 측정에 필요한 대역폭의 양을 잘 알고 있습니다.그러나 필요한 샘플링 속도에 대해 많은 혼란이 있는 경우가 많으며 엔지니어는 샘플링 속도가 가장 높은 스코프가 가장 정확한 디지털 측정값을 생성한다고 가정하는 경우가 많습니다.그러나 이것이 사실입니까?
인터리브 실시간 샘플링
ADC 기술이 최대 샘플링 속도 측면에서 한계에 도달했을 때 오실로스코프 공급업체는 어떻게 더 높은 샘플링 속도로 스코프를 생성합니까?더 높은 샘플링 속도에 대한 요구는 단순히 "많을수록 좋다"는 스코프 사용자의 인식을 만족시키기 위한 것일 수 있으며, 더 높은 샘플링 속도는 더 높은 대역폭의 실시간 오실로스코프 측정을 생성하는 데 실제로 필요할 수 있습니다.그러나 오실로스코프에서 더 높은 샘플 속도를 생성하는 것은 단순히 더 높은 샘플 속도 기성품 아날로그-디지털 변환기를 선택하는 것만큼 쉽지 않습니다.
모든 주요 스코프 벤더가 채택한 일반적인 기술은 여러 실시간 ADC를 인터리빙하는 것입니다.그러나 이 샘플링 기술을 "등가 시간" 샘플링이라고 하는 반복 수집의 샘플 인터리빙과 혼동하지 마십시오.
실시간 인터리브 샘플링이 있는 스코프는 두 가지 요구 사항을 준수해야 합니다.정확한 왜곡 없는 인터리빙을 위해서는 각 ADC의 수직 이득, 오프셋 및 주파수 응답이 밀접하게 일치해야 합니다.둘째, 동일한 간격의 샘플을 지시하는 Nyquist의 규칙 #2를 충족하기 위해 위상 지연 클록을 고정밀로 정렬해야 합니다.즉, ADC #2의 샘플 클럭은 ADC #1을 샘플링하는 클럭 이후에 정확하게 180도 지연되어야 합니다.이 두 가지 기준은 모두 정확한 인터리빙에 중요합니다.

특징:

100MHz
아날로그 채널 2개
고해상도 및 16kpts 메모리로 장시간 캡처
5.7인치 컬러 LCD 디스플레이로 신호를 보다 명확하게 확인
FFT를 포함한 23가지 자동 측정 및 파형 연산을 통한 속도 분석
go/no go 마스크 테스트, 시퀀스 모드(1000 트리거 이벤트) 및 디지털 필터로 테스트 간소화
11개 언어로 지원되는 기본 제공 도움말, USB 연결 및 무료 학생 랩 가이드로 생산성 향상

옵션:

N2862B	150MHz 10:1 패시브 프로브(50, 60, 70, 100MHz 모델의 표준)
N2863B	300MHz 10:1 패시브 프로브(150, 200MHz 모델의 표준)
10070D	20MHz 1:1 패시브 프로브
10076B	250MHz, 100:1, 4kV 패시브 프로브
N2791A	25MHz, 700V 차동 프로브
N2891A	70MHz, 7kV 차동 프로브
1146A	100kHz, 100A AC/DC 전류 프로브(9V 배터리 필요)

키사이트 애질런트 DSO1102B 아날로그 디지털 오실로스코프 100MHz 2 채널 0
