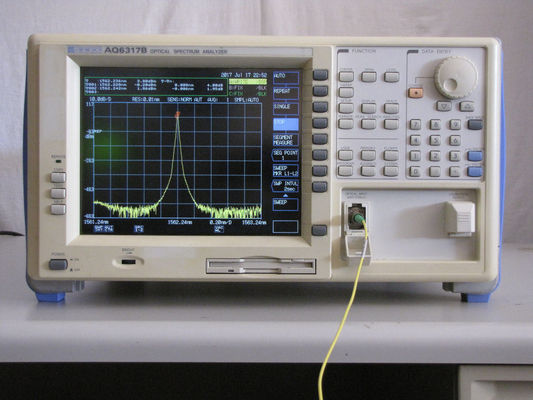

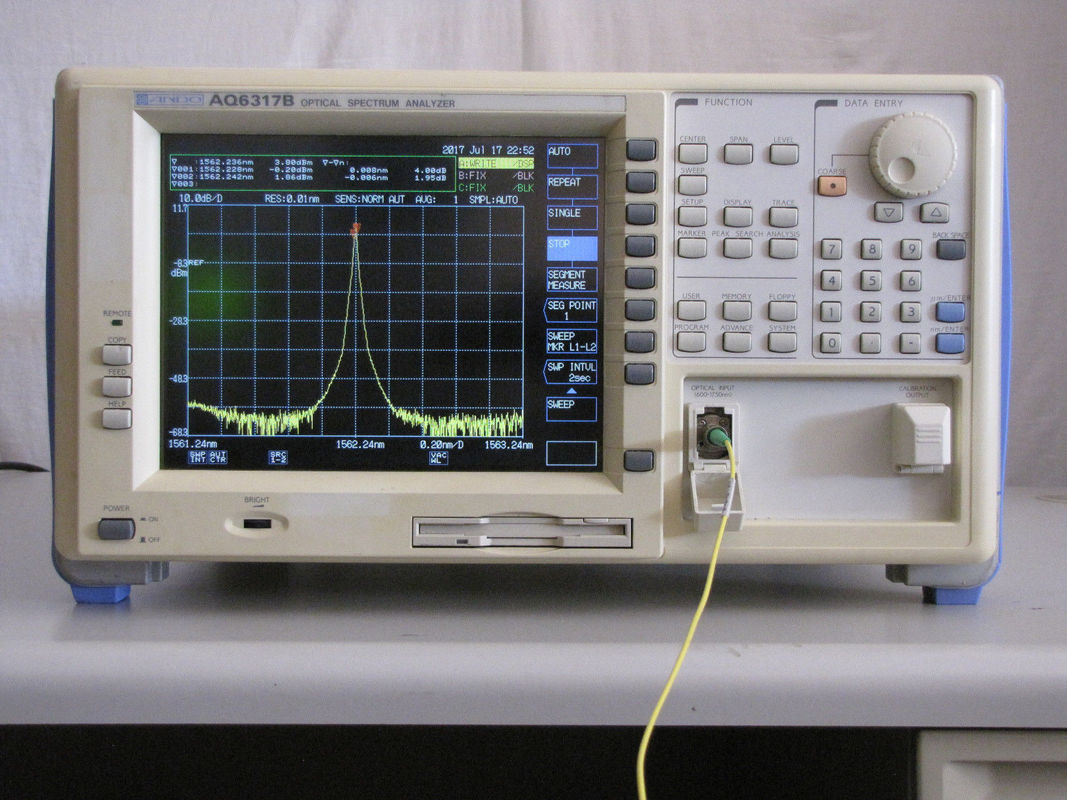

안도 AQ6317B 광스펙트럼분석기 50GHz

안도 AQ6317B에 대한 기술

조명 공급원 평가와 광학적 장치에서 손실 파장 특성의 측정과 WDM (파장 분할 다중화 방식) 시스템의 파형 해석을 포함하여 AQ6317B는 적용의 넓은 범위에 대해 진보적 광스펙트럼분석기입니다.

특히 C-밴드와 엘 벤드에, 장치는 높은 파장 정확도와 사고 방식 선형성을 달성하고, WDM에 대해 광학적 장치를 평가할 수 있습니다. 분석 기능은 운영과 확장성을 단순하게 합니다.

AQ6317B는 광스펙트럼분석기를 위한 최근 안도 기술을 포함합니다. 차세대 동안 참조 장비.

이전 모델과 비교하여, AQ6317B의 파장 정확도는 ±20 총리로 향상되었고 그것이 또한 엘 벤드에 대해서 말하자면 상세화됩니다. WDM 분석 기능과 노치 폭 분석 기능은 향상되고 다채널 NF 분석 기능과 광학 필터 분석 기능이 최근에 추가됩니다. 그것은 훨씬 일소 스피드-업과 같은 다른 개선으로 사용하기가 쉽게 되었습니다.

특징 :

• 50 기가헤르츠 WDM-시그널스를 위한 광역역광보정 : 다이내믹 레인지는 성수기 ±0.4 nm에 있는 70 dB와 성수기 ±0.2 nm에 있는 60 dB입니다.
• 고해상도 측정은 50 기가헤르츠가 WDM 시스템을 간격을 두면서 광역역광보정을 달성합니다.
• 높은 파장 정확도 : 고정밀 손실 파장 특성과 WDM 장치의 다른 평가를 위해 그것을 특히 유용하게 하면서, ±0.01 nm 사고 방식 선형성으로, 1520년에 1580 nm에,와 1620 nm에 ±0.02 nm 파장 정확도를 1580년에 있는 ±0.04 nm에 제공합니다.
• 파장 눈금은 공기에서 그리고 진공에서 둘다 나타냅니다.
• 높은 파장 분해능 : 0.015 nm의 파장 분해능을 달성합니다.
• 다재다능한 분석은 작용합니다 : WDM을 위한 분석 기능과 다른 광학적 장치 (LD, LED, 광섬유 브래그 격자, 기타 등등.)
• 동시에 일어나는 일소 : AQ4321 가변 파장 레이저 소스와 관련하여, 매우 더 높은 파장 분해능 / 광역역광보정은 고속 동시에 일어나는 일소에 의해 이루어질 수 있습니다
• 고감도 : 1200년에서부터 1650 nm까지 커버되면서, 고감도는 -90 데이터 베이스 관리 프로그램에 아래로인 것에서의 빛의 측정을 허락합니다.
• 낮은 분극화 의존 상태 : 분극화 의존 상태가 ±0.05 dB만큼 낮게 억눌리기 때문에 광증폭기의 획득이 있을 수 있는 것처럼 그와 같은 측정은 정확하게 진행되었습니다.
• 고위급 정확도 : ±0.3 dB 이내에 정확합니다.
• 고전력 측정 : 맥스. +20 데이터 베이스 관리 프로그램 (100 mW)
• 광증폭기로부터의 고전력 출력조차 광 감쇠기 없이 직접적으로 측정될 수 있습니다.
• 9.4 인치 컬러 액정 표시 장치
• 펄스 빛은 측정될 수 있습니다
• 세 개별적 트레이스메모리

상술 :

• 적용 가능한 섬유 : SMF, GI (50/125 um)
• 측정 파장 범위 : 600 내지 1750 nm)
• 파장 정확도 : ±0.02 nm (내장 참고 광원과 보정 뒤에, 1580 nm에 대한 1520년) ; ±0.04 nm (내장 참고 광원과 보정 뒤에, 1620 nm에 대한 1580년) ; ±0.5 nm (600 내지 1750 nm)
• 사고 방식 선형성 : ±0.01 nm (1580 nm에 대한 1520년) ; ±0.02 nm (1620 nm에 대한 1580년)
• 사고 방식 반복성 : ±0.005 nm (1 분)
• 파장 분해능 : 맥스. 결의안 : 0.015 nm 또는 1620 nm, 해상도 세팅에 대한 잘 (1520년 : 0.01 nm)
• 해상도 세팅 : 0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1.0, 2.0 nm
• 해상도 정밀도 : ±5 % : 1650 nm, 결의안에 대한 (1300년 : 0.05 nm 또는 더 많은, 결의안 수정 : 에)
• 측정 레벨 범위 : 1650 nm, 민감도에 대한 +20 데이터 베이스 관리 프로그램 (1200년에 대한 -90 : HIGH3) ; 1200 nm, 민감도에 대한 +20 데이터 베이스 관리 프로그램 (1000년에 대한 -80 : HIGH3) ; +20 데이터 베이스 관리 프로그램 (600 내지 1000 nm, 민감도에 대한 -60 : HIGH3)
• 수준 정확도 2, 3) ±0.3 dB (1310/1550 nm, 입력 : -30 데이터 베이스 관리 프로그램, 민감도 : HIGH1-3)
• 수준 선형성 : ±0.05 dB (입력 : -50 데이터 베이스 관리 프로그램, 민감도에 대한 +10 : HIGH1-3)
• 수준 평탄성 : ±0.1 dB (1580 nm에 대한 1520년), ±0.2 dB (1620 nm에 대한 1580년)
• 분극화 의존 상태 : ±0.05 dB typ인 ±0.05 dB (1550/1600 nm). (1310 nm)
• 다이내믹 레인지 : 60 dB (1523 nm, 성수기 ±0.2 nm, 결의안 : 0.01 nm) ; 70 dB (1523 nm, 성수기 ±0.4 nm, 결의안 : 0.01 nm) ; 45 dB (1523 nm, 성수기 ±0.2 nm, 결의안 : 0.1 nm)
• 소인 시간 : 대략. 500 부인 (전폭 : 100 nm 또는 더 덜 민감도 : 기준, 유지, 평균. 다음 1, 501 샘플, 결의안 수정 : 떨어져서) ; 대략. 0.5 분은 (놓여있습니다 : 100 nm 또는 더 덜 민감도 : HIGH2, 평균 : 1, 501 샘플, 어떤 신호)

작용하세요 :

• 자동 측정 : 장기 측정 기능, 기능 (20 계획, 200 단계)의 프로그램을 짭니다
• 측정 조건의 설정 : 전폭 설정 : 0 내지 1200 nm
• 측정 감도 설정 : 정상적 유지 / 자동차, 중간, HIGH1/2/3
• 평균 설정의 수 : 1 내지 1000 번
• 샘플 수 설정 : 11 내지 20001, 자동차
• 측정 조건의 자동 설정 기능
• 마커 기능 사이의 일소
• 0 nm 소인기능
• 팔스 광 측정 기능
• 공기 / 진공 파장 측정 기능
• TLS는 측정 기능을 동기화시켰습니다

추적 표시 :

• 수준 척도 자연 : 0.1 선인 10 dB/div에
• 3번 독립적 추적의 동시 대국
• 맥스./Min. 유지 디스플레이
• 명부 평균화 디스플레이
• 추적 디스플레이 사이의 계산
• 정상화된 디스플레이
• 커브-피트 디스플레이
• 3D 디스플레이
• 갈라진 디스플레이
• 전원 농도 표시부, % 디스플레이, dB/km 디스플레이
• 평축 스케일의 주파수 디스플레이

데이터 분석 :

• WDM 파형 해석 (사고 방식 / 수준 / SNR 목록 디스플레이), 광섬유 증폭기 분석 (상승 / NF, 한 개의 / 다중 채널), PMD 분석, 광학 필터 분석, DFB-LD 분석, FP-LD 분석, LED 분석, SMSR 분석, 피크탐색, 해저수색, 스펙트럼 폭 검색, 노치 폭 검색
• 델타 마커 (최대. 200), 라인 마커 (분석 범위 상술)
• 장기 측정의 그래프 디스플레이는 결과로서 생깁니다

다른 사람 :

• 본인 파장 보정 기능 (짜맞춘 참고 광원을 이용합니다)
• 사고 방식 / 레벨 보상 기능, 브랜드 기능, 도움말 기능

메모리 :

• 내장 FDD : 3.5 인치 2HD
• 내부 메모리 : 32번 추적, 20이지 프로그램
• 파일 형태 : 추적 파일, 프로그램 파일, 측정 조건 파일, 텍스트 파일 (추적, 분석 데이터, 기타 등등), 그래픽 파일 (BMP, TIFF)
• 데이터 출력 : 프린터 짜맞춘 고속 인서기

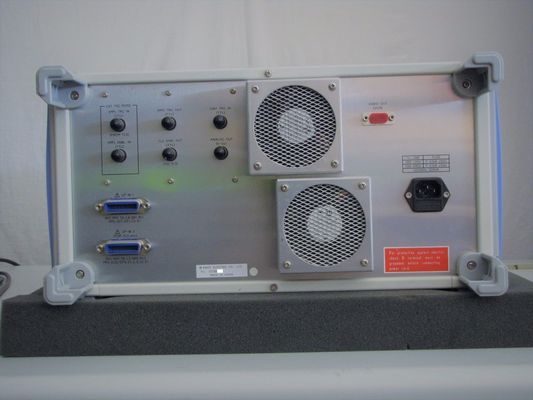

조화시키세요 :

• 리모콘 : 지피 아이비 (2곳 공항) ; TLS 제어 인터페이스 (TTL)
• 일소 트리거 장치 입력 (TTL)
• 샘플 허용 입력 (TTL)
• 샘플 트리거 장치 입력 (TTL)
• 아날로그 출력 (0 내지 5 Ｖ)
• 영상 출력 (VGA)

• 디스플레이 : 9.4 인치 컬러 액정 표시 장치 (결의안 : 640 Ｘ 480 도트)
• 광 커넥터 : FC (표준)
• 동력 요건 : 50/60 Hz인 AC 100 내지 120/200 내지 240 Ｖ

환경적인 조건 :

• 작동 온도 : 5 내지 40 오크
• 저장 온도 : +50 오크에 대한 -10
• 습도 : 80 %RH 또는 그 이하 (비결노 상태)
• 차원과 집단 : 대략. 425 (W) Ｘ 222 (H) Ｘ 450 (D) 밀리미터

애플리케이션 :

광다중화기 사정

AQ4321 가변 파장 레이저 소스와 관련하여, AQ6317B는 고속 동시에 일어나는 소인기능으로 높은 파장 분해능 / 광역역광보정을 성취할 수 있고 결과 삽입 손실이 광학 먹스 / 역다중화기의 평가 매개 변수로서 중심 파장과 선형성을 지나갔습니다.

광섬유 증폭기 (EDFA) 평가

보간 방법이 익숙한 ASE는 획득과 NF, 광섬유 증폭기 평가를 위한 핵심적 매개 변수를 측정합니다.

AQ8423Z 광증폭기 분석기와 관련하여, 시스템은 정확하게 WDM 광섬유 증폭기의 평가를 위해 최적인 펄스 방법으로 획득과 NF를 측정할 수 있습니다.
